고정밀 산업 자동화를 위한 중공 로터리 테이블과 하모닉 로터리 액추에이터 비교: 어떻게 선택할 것인가

회전 운동은 3C 전자 제품 조립 및 반도체 검사부터 CNC 가공, 리튬 배터리 생산, 정밀 시험 장비에 이르기까지 현대 산업 자동화 분야에서 널리 사용됩니다. 기계의 속도와 정밀도가 높아짐에 따라 회전 구동 및 위치 결정 부품의 선택이 점점 더 중요해지고 있습니다.

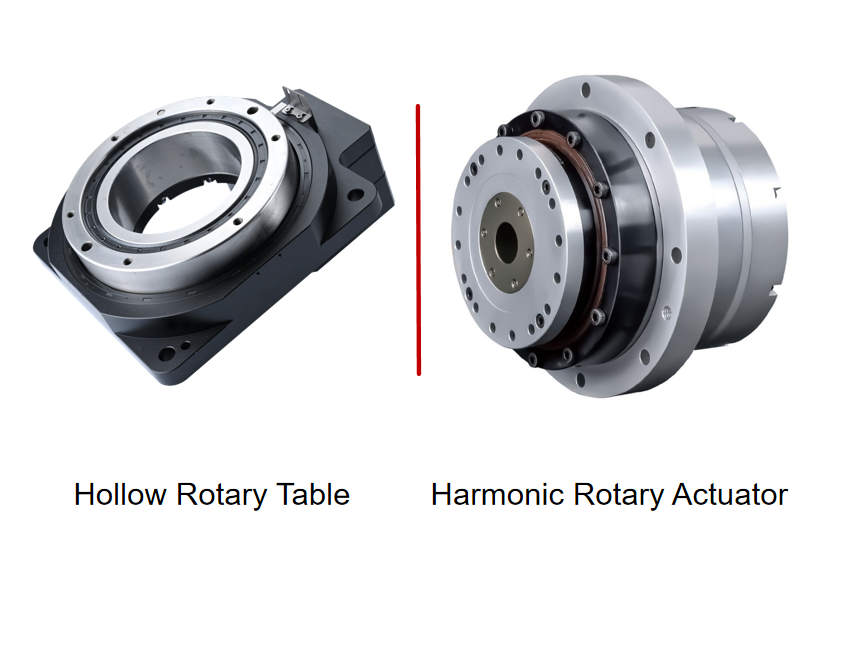

중공 회전 테이블 과 하모닉 회전 액추에이터는 모두 정밀한 회전 운동을 제공할 수 있지만, 설계 목적이 서로 다릅니다. 중공 회전 테이블은 일반적으로 견고한 회전 플랫폼을 중심으로 제작되어 인덱싱, 위치 지정 및 비교적 큰 하중을 지지하는 데 적합합니다. 하모닉 회전 액추에이터는 모터와 정밀한 하모닉 변속 시스템을 통합하여 소형 서보 제어 회전축에 적합합니다.

따라서 최적의 선택을 위해서는 토크나 위치 정밀도 외에도 여러 요소를 고려해야 합니다. 엔지니어는 솔루션을 선택하기 전에 부하 관성, 가속도, 반경 방향 및 축 방향 하중, 위치 정밀도, 백래시, 중공 직경, 설치 공간 및 시스템 통합을 고려해야 합니다.

이 글에서는 고정밀 산업 자동화 관점에서 중공 회전 테이블과 하모닉 회전 액추에이터를 비교하고, 각 응용 분야에 어떤 솔루션이 더 적합한지 설명합니다.

속이 빈 회전 테이블이란 무엇인가요?

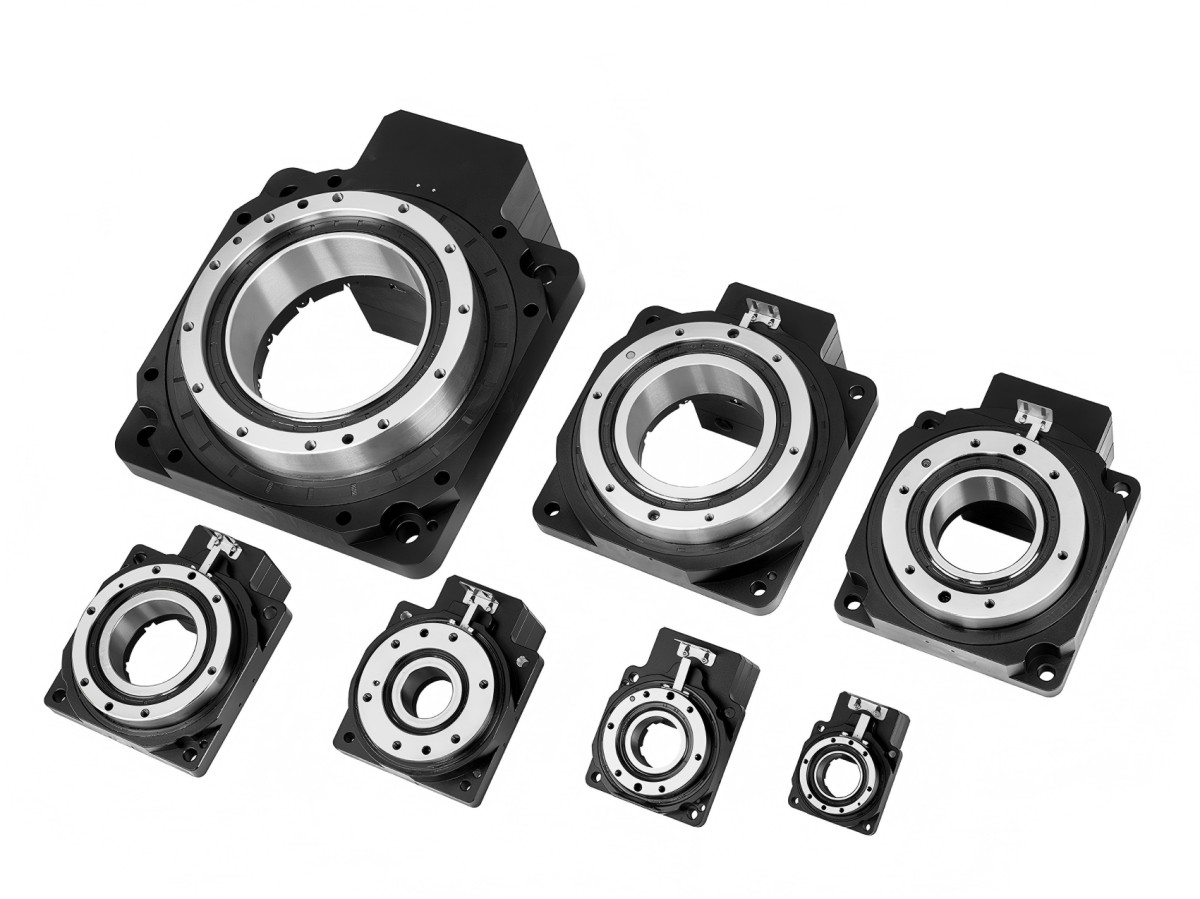

중공 회전 테이블은 공작물, 고정 장치 또는 기계 플랫폼을 회전시켜 정확하게 위치시키는 정밀 회전 위치 결정 메커니즘입니다. 가장 눈에 띄는 특징은 중앙에 있는 관통 구멍으로, 이 구멍을 통해 케이블, 공압 튜브, 진공 라인, 샤프트 또는 기타 구성 요소가 회전 어셈블리를 통과할 수 있습니다.

이 구조는 배선 및 설비가 회전 플랫폼 중앙을 통과해야 하는 자동화 장비에 특히 유용합니다.

일반적인 적용 분야는 다음과 같습니다.

• 3C 전자 조립 장비

• 리튬 배터리 생산 설비

• 반도체 검사 시스템

• 정밀 조립 기계

• CNC 회전 위치 결정 시스템

• 자동 인덱싱 스테이션

• 비전 검사 장비

• 의료 및 실험실 장비

다중 스테이션 자동화의 경우, 속이 빈 회전 테이블은 회전 플랫폼 주위에 여러 고정 장치를 지지하는 동시에 유틸리티를 중앙을 통해 배선할 수 있도록 합니다.

하모닉 로터리 액추에이터란 무엇인가요?

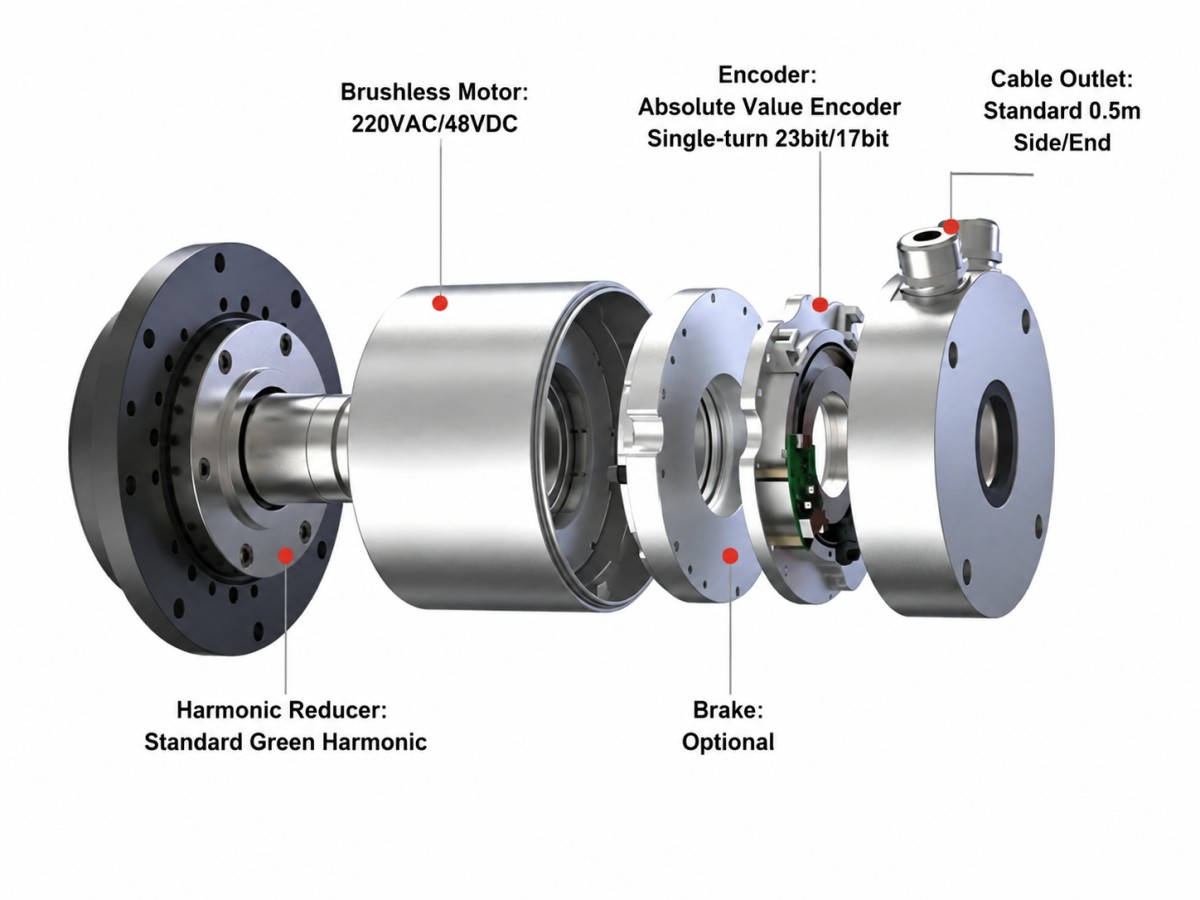

하모닉 회전 액추에이터는 모터와 정밀 하모닉 변속 메커니즘을 결합한 통합형 회전 구동 장치입니다. 모델에 따라 엔코더, 브레이크, 드라이버 또는 기타 피드백 구성 요소가 통합될 수도 있습니다.

하모닉 트랜스미션은 소형 기계 장치 패키지 내에서 높은 감속비, 낮은 백래시 및 높은 위치 정밀도를 제공합니다.

기존의 회전 테이블은 주로 하중 지지 위치 결정 플랫폼으로 설계되는 반면, 하모닉 회전 액추에이터는 완전한 정밀 회전 구동 장치로 설계되었습니다.

이러한 특징 덕분에 다음과 같은 산업 분야에 적합합니다.

• 정밀 회전축

• 반도체 장비

• 3C 자동화

• 광학 검사 시스템

• 정밀 분배기

• 자동 조립 장비

• CNC 보조 회전 메커니즘

• 고정밀 위치 측정 시스템

두 제품 모두 정밀 회전 운동이 가능하다는 점은 같지만, 중요한 차이점은 두 제품이 서로 다른 기계적 문제를 해결한다는 것입니다.

중공 회전 테이블과 하모닉 회전 액추에이터의 주요 차이점

근본적인 차이점은 디자인 우선순위입니다.

중공 회전 테이블은 플랫폼 강성, 하중 지지, 인덱싱 및 중앙 케이블 배선을 강조합니다. 하모닉 회전 액추에이터는 정밀한 동력 전달, 낮은 백래시, 서보 제어 및 통합 회전 구동 성능을 강조합니다.

이 비교는 단순히 어느 제품의 성능이 더 우수한지 묻는 것이 왜 의미가 없는지를 보여줍니다. 더 중요한 질문은 어떤 아키텍처가 기계의 기계적 요구 사항에 더 적합한가입니다.

하중 용량 및 회전 관성

산업용 회전 장비에서 가장 먼저 평가해야 할 매개변수 중 하나는 하중 용량입니다. 하지만 총 하중 질량만으로는 충분하지 않습니다. 하중 분포 또한 필요한 토크에 영향을 미칩니다.

회전 시스템의 경우, 전체 회전 관성은 다음과 같이 추정할 수 있습니다.

Jtotal = Jtable + Jworkpiece + Jfixture

견고한 원형 회전 플랫폼의 경우 플랫폼 관성은 다음과 같이 근사할 수 있습니다.

J = 1/2 × m × r²

여기서 m은 질량이고 r은 회전 반경입니다.

하중이 회전 중심에서 멀어질수록 관성에 미치는 영향이 커진다.

이는 특히 3C 조립 기계, 배터리 인덱싱 시스템 및 다중 스테이션 검사 장비에서 중요합니다. 외경 부근에 여러 개의 고정 장치가 장착된 회전 플랫폼은 중심부에 장착된 소형 공작물보다 훨씬 더 큰 관성을 가질 수 있습니다.

회전 플랫폼 자체가 상당한 하중을 지탱해야 하는 경우, 속이 빈 회전 테이블이 유리한 경우가 많습니다. 하중이 소형 회전축의 일부이고 큰 플랫폼을 지탱하는 것보다 높은 토크 밀도가 더 중요한 경우에는 하모닉 회전 액추에이터가 더 적합할 수 있습니다.

가속도, 토크 및 동작 주기

관성을 계산한 후 다음 단계는 가속 토크를 결정하는 것입니다.

기본적인 관계는 다음과 같습니다.

Tacc = J × α

어디:

• Tacc는 가속 토크입니다.

• J는 총 회전 관성입니다.

• α는 각가속도입니다.

실제 토크 요구량을 계산할 때는 마찰, 외부 하중, 불균형 하중 및 적절한 안전 계수를 고려해야 합니다.

인덱싱 장비의 경우 동작 프로파일이 특히 중요합니다. 2초마다 45°씩 회전하는 장비는 일정한 속도로 계속 회전하는 회전축을 가진 장비와는 요구 사항이 매우 다릅니다.

예를 들어, 배터리 분류 또는 검사 테이블은 빠르게 가속하여 정확한 위치로 이동한 후 안정화되고, 공정을 수행한 다음 이 과정을 반복해야 할 수 있습니다. 이러한 상황에서는 최대 출력 토크만 보는 것보다 가속, 감속, 안정화 시간 및 반복성이 훨씬 더 중요합니다.

서보 구동 방식의 정밀 축의 경우, 하모닉 회전 액추에이터는 낮은 백래시와 정밀한 피드백을 제공하는 소형 동력 전달 솔루션이 될 수 있습니다.

위치 정확도 및 반복성

위치 정확도는 정밀 자동화에서 가장 중요한 사양 중 하나이지만, 단독으로 평가해서는 안 됩니다.

다음 세 가지 매개변수를 각각 별도로 고려해야 합니다.

• 위치 정확도

• 반복성

• 백래시

위치 정확도는 실제 위치가 명령된 위치에 얼마나 가까운지를 나타냅니다. 반복성은 메커니즘이 얼마나 일관되게 동일한 위치로 복귀하는지를 나타냅니다. 백래시는 변속 시스템 내의 기계적 각도 유격을 나타냅니다.

기계는 극도로 높은 절대 위치 정확도가 필요하지 않더라도 뛰어난 반복성을 요구할 수 있습니다.

예를 들어, 3C 조립 기계는 부품을 동일한 각도 위치에 반복적으로 배치할 수 있는 반면, 반도체 검사 시스템은 높은 반복성과 극히 작은 각도 오차 모두를 요구할 수 있습니다.

하모닉 변속 시스템은 백래시가 적어 서보 제어 회전 운동의 정확성과 일관성을 향상시킬 수 있기 때문에 정밀 응용 분야에 특히 적합합니다.

속이 빈 회전 테이블 또한 높은 위치 정밀도를 제공할 수 있지만, 최종 성능은 전달 메커니즘, 베어링, 엔코더, 제조 공차 및 제어 시스템에 따라 달라집니다.

중공 직경 및 내부 케이블 배선

속이 빈 회전 테이블을 선택해야 하는 가장 큰 이유 중 하나는 중앙의 넓은 개구부입니다.

산업 장비는 회전 메커니즘의 중앙을 통해 여러 유틸리티를 연결해야 하는 경우가 많습니다. 여기에는 다음이 포함됩니다.

• 서보 케이블

• 인코더 케이블

• 공압 튜브

• 진공 라인

• 냉각 라인

• 광케이블

• 기계식 샤프트

큰 관통 구멍은 기계 레이아웃을 단순화하고 회전축 외부로 케이블을 배선할 필요성을 줄일 수 있습니다.

하지만 속이 빈 부분의 지름이 가장 큰 것이 반드시 최선의 선택은 아닙니다.

중앙 개구부는 다음 사항들과 균형을 이루어야 합니다:

• 구조적 강성

• 베어링 크기

• 적재 용량

• 전체 크기

• 필요 토크

• 설치 공간

이러한 이유로, 필요한 케이블 묶음과 튜빙은 회전 테이블을 선택한 후가 아니라 기계 설계 단계에서 정의되어야 합니다.

방사하중, 축하중 및 전복 모멘트

산업용 회전 플랫폼은 단순한 회전 토크 이상의 하중을 받는 경우가 많습니다.

공작물이 회전 중심에서 벗어난 위치에 장착되면 방사형 힘과 전복 모멘트가 발생할 수 있습니다. 이러한 하중은 검사 장비, 분배 시스템, 조립 기계 및 CNC 회전 위치 지정 시스템에서 상당한 영향을 미칠 수 있습니다.

예를 들어, 무거운 고정 장치가 회전 테이블의 바깥쪽 가장자리 근처에 장착될 경우, 베어링 시스템은 필요한 위치 정밀도를 유지하면서 발생하는 모멘트를 견뎌야 합니다.

이 분야에서는 속이 빈 회전 테이블이 특히 유용할 수 있는데, 그 이유는 회전 플랫폼을 지지하도록 기계적 구조가 설계되었기 때문입니다.

조화 회전 액추에이터의 경우, 엔지니어는 제조업체 사양에 따라 액추에이터의 출력 지지 용량, 허용 반경 방향 및 축 방향 하중, 허용 전복 모멘트를 평가해야 합니다.

토크 용량만으로는 완전한 부하 분석을 대체할 수 없습니다.

시스템 통합

또 다른 주요 차이점은 두 솔루션이 기계에 통합되는 방식입니다.

일반적인 회전 테이블은 다음과 같은 구성을 사용할 수 있습니다.

서보 모터 → 감속기 → 회전 테이블 → 부하

따라서 모터, 구동 장치, 엔코더 및 컨트롤러는 별도로 선택하고 설치해야 할 수 있습니다.

조화 회전 액추에이터는 여러 구성 요소를 하나의 어셈블리로 통합할 수 있습니다.

모터 + 고조파 감속기 + 엔코더 + 하우징 + 선택 사양 브레이크/구동 장치

이를 통해 기계적 인터페이스 수를 줄이고 정밀 회전축 설계를 단순화할 수 있습니다.

산업 장비 제조업체의 경우, 통합을 통해 조립 작업을 줄이고 전체 회전 메커니즘을 더욱 소형화할 수 있습니다.

하지만 일체형 액추에이터가 무조건 더 나은 해결책은 아닙니다. 기계에 대형 회전 플랫폼, 여러 개의 고정 장치, 큰 중앙 개구부, 그리고 상당한 전복 하중 용량이 필요한 경우, 전용 중공 회전 테이블이 여전히 더 적합한 구조일 수 있습니다.

3C 자동화를 위한 중공 회전 테이블과 하모닉 회전 액추에이터 비교

3C 제조 장비는 종종 빠른 인덱싱, 정확한 위치 지정, 컴팩트한 기계 배치 및 안정적인 케이블 배선을 요구합니다.

속이 빈 회전 테이블은 여러 개의 공작물이나 고정 장치가 회전 플랫폼 주위에 장착되는 다중 스테이션 조립 장비에 특히 적합합니다.

예를 들어, 자동 조립 테이블에는 8개의 스테이션이 있을 수 있습니다. 각 스테이션은 플랫폼이 다음 위치로 이동하는 동안 서로 다른 공정을 수행할 수 있습니다.

중앙의 속이 빈 구조는 공압 및 전기 연결 배선을 단순화할 수도 있습니다.

기계에 연속 서보 제어 및 매우 낮은 백래시를 갖춘 소형 정밀 회전축이 필요한 경우, 하모닉 회전 액추에이터가 매력적인 선택지가 됩니다.

이러한 이유로 선택은 회전 메커니즘이 주로 하중 지지형 인덱싱 플랫폼인지 아니면 정밀 서보 축인지에 따라 달라집니다.

반도체 장비용 중공 회전 테이블과 하모닉 회전 액추에이터 비교

반도체 장비는 모션 시스템에 특히 까다로운 요구 사항을 부과합니다. 공정에 따라 회전축은 높은 반복성, 낮은 진동, 정밀한 위치 지정, 소형 설치 및 안정적인 케이블 관리가 필요할 수 있습니다.

속이 빈 회전 테이블은 케이블과 설비가 중앙을 통과해야 하는 대형 위치 결정 플랫폼이나 메커니즘에 유리할 수 있습니다.

하모닉 회전 액추에이터는 백래시가 적고 서보 제어 방식의 각도 위치 지정이 중요한 소형 정밀 축에 더 적합할 수 있습니다.

반도체 응용 분야의 경우 엔지니어는 다음 사항도 고려해야 합니다.

• 위치 반복성

• 각도 정확도

• 기계적 강성

• 진동

• 열 안정성

• 케이블 배선

• 설치 공간

• 듀티 사이클

최종 선택은 단일 사양이 아닌 전체 모션 아키텍처를 기반으로 해야 합니다.

CNC 애플리케이션에서 중공 회전 테이블과 하모닉 회전 액추에이터 비교

CNC 장비는 안정적이고 예측 가능한 회전 운동을 필요로 합니다. 기계 구조에 따라 회전 메커니즘은 상당한 무게의 공작물, 공구 또는 고정 장치를 지지해야 할 수도 있습니다.

중공 회전 테이블은 대형 공작물, 높은 구조적 하중 및 큰 관통 구멍이 필요한 응용 분야에 적합한 선택이 될 수 있습니다.

조화 회전 액추에이터는 낮은 백래시와 서보 통합이 중요한 소형 보조 회전축 또는 정밀 위치 결정 메커니즘에 고려될 수 있습니다.

가장 중요한 선정 기준은 다음과 같습니다.

• 공작물 질량

• 회전 관성

• 절삭 또는 공정력

• 방사형 및 축방향 하중

• 전복의 순간

• 위치 정확도

• 반복성

• 최대 속도

• 듀티 사이클

CNC 응용 분야에서는 강성 및 하중 지지력을 위치 결정 성능과 함께 평가해야 합니다.

정밀 검사를 위한 중공 회전 테이블과 하모닉 회전 액추에이터 비교

정밀 검사 장비는 종종 정확한 각도 위치 지정과 더불어 부드러운 움직임 및 반복성을 요구합니다.

카메라, 센서, 고정 장치 또는 여러 작업물을 탑재하는 대형 검사 플랫폼의 경우, 속이 빈 회전 테이블은 하중 지지 및 케이블 배선 측면에서 이점을 제공할 수 있습니다.

소형 광학 또는 측정 축의 경우, 하모닉 회전 액추에이터가 보다 통합된 솔루션을 제공할 수 있습니다.

핵심 고려 사항은 이동 질량, 요구되는 각도 정확도, 정착 시간 및 외부 하중 간의 관계입니다.

고해상도 엔코더만으로는 과도한 기계적 백래시, 구조적 변형 또는 불충분한 강성을 보정할 수 없습니다.

리튬 배터리 장비용 중공 회전 테이블과 하모닉 회전 액추에이터 비교

리튬 배터리 제조 장비는 조립, 검사, 분류 및 테스트를 위해 회전식 인덱싱 시스템을 사용하는 경우가 많습니다.

이러한 시스템은 여러 개의 셀 또는 고정 장치를 동시에 탑재할 수 있어 상당한 회전 관성을 발생시킵니다.

예를 들어, 직경 300mm 플랫폼을 갖춘 8스테이션 인덱싱 테이블은 다음 사항을 기준으로 평가해야 합니다.

• 플랫폼 무게

• 공작물 무게

• 고정 중량

• 부하 분산

• 인덱싱 각도

• 가속 시간

• 위치 정확도

• 속이 빈 직경

중공 회전 테이블은 비교적 큰 회전 플랫폼, 여러 스테이션, 중앙 케이블 또는 공압 배선이 결합된 응용 분야에 특히 적합할 수 있습니다.

회전축이 소형이고 대형 인덱싱 플랫폼을 지원하는 것보다 정밀한 서보 제어 동작이 주요 요구 사항일 경우, 하모닉 회전 액추에이터가 더 적합합니다.

올바른 솔루션을 선택하는 방법

실질적인 선발 과정은 다섯 단계로 나눌 수 있습니다.

1단계: 부하를 정의합니다

총 질량, 하중 분포, 최대 반경, 방사형 하중, 축하중 및 가능한 편심 하중을 결정하십시오.

2단계: 회전 관성 계산

회전 플랫폼, 공작물, 고정 장치 및 기타 움직이는 부품의 관성을 계산합니다.

그런 다음 실제 동작 프로파일을 기반으로 필요한 가속 토크를 결정합니다.

3단계: 정확도 요구사항 정의

필요한 위치 정밀도, 반복 정밀도, 백래시, 엔코더 분해능 및 정착 시간을 명시하십시오.

공정 요구 사항보다 정확도 사양이 더 높다는 이유만으로 제품을 선택하지 마십시오.

4단계: 속이 빈 부분의 지름을 측정합니다.

케이블, 공압 라인, 진공 튜브 또는 샤프트가 중앙을 통과해야 하는 경우, 모델을 선택하기 전에 필요한 관통 구멍의 직경을 확인하십시오.

설치 및 향후 유지보수를 위해 충분한 공간을 확보하십시오.

5단계: 기계 구조를 평가합니다.

마지막으로, 기계에 회전 플랫폼이 필요한지 아니면 정밀 회전 액추에이터가 필요한지 판단하십시오.

주요 요구 사항이 하중 지지, 인덱싱, 큰 중공 직경 및 플랫폼 강성이라면 중공 회전 테이블이 더 나은 선택일 수 있습니다.

주요 요구 사항이 낮은 백래시, 정밀한 서보 동작, 소형 통합 및 높은 토크 밀도인 경우, 하모닉 회전 액추에이터가 더 적합할 수 있습니다.

고정밀 산업 자동화에는 어느 것이 더 나을까요?

어느 솔루션이 보편적으로 더 낫다고 할 수는 없습니다. 적절한 선택은 시스템 아키텍처에 따라 다릅니다.

회전 메커니즘이 상당한 플랫폼이나 고정 장치를 지지해야 하고, 방사형 하중 및 전복 하중을 견뎌야 하며, 큰 중앙 개구부를 제공해야 하고, 반복적인 인덱싱 또는 위치 조정을 수행해야 하는 경우 일반적으로 속이 빈 회전 테이블이 더 적합합니다.

일반적으로 조화 회전 액추에이터는 소형 정밀 회전축, 낮은 백래시, 높은 위치 정밀도, 높은 감속비 및 통합 서보 제어가 필요한 응용 분야에 더 적합합니다.

산업 자동화의 경우, 선택 사항은 다음과 같이 요약할 수 있습니다.

최종 선정은 제조업체의 하중, 베어링, 속도 및 정확도 사양과 비교하여 확인해야 합니다.

HONPINE 정밀 회전 운동 솔루션

HONPINE은 산업 자동화, CNC 장비, 반도체 장비, 3C 제조, 검사 시스템 및 기타 고정밀 응용 분야를 위한 정밀 모션 부품을 제공합니다.

이 회사의 하모닉 트랜스미션 및 로터리 액추에이터 솔루션은 정밀한 각도 위치 지정, 낮은 백래시, 컴팩트한 기계적 통합 및 안정적인 서보 모션이 요구되는 애플리케이션을 위해 설계되었습니다.

중공 회전 테이블과 하모닉 회전 액추에이터를 비교하는 엔지니어는 제품명보다는 실제 작동 조건을 고려하여 선택을 시작해야 합니다. 하중 관성, 가속도, 위치 정밀도, 반경 방향 및 축 방향 하중, 중공 직경, 설치 공간, 작동 주기 등을 모두 평가한 후 최종 구성을 결정해야 합니다.

이러한 매개변수가 명확하게 정의되면 중공 회전 테이블 또는 하모닉 회전 액추에이터 중 어느 것이 특정 산업 자동화 시스템에 더 나은 솔루션을 제공하는지 판단하기가 훨씬 쉬워집니다.

결론

중공 회전 테이블과 하모닉 회전 액추에이터는 모두 고정밀 산업 자동화에 사용될 수 있지만, 최적화된 용도가 다릅니다.

중공 회전 테이블은 기계에 견고한 회전 플랫폼, 큰 중앙 관통 구멍, 높은 하중 용량 및 안정적인 인덱싱 성능이 필요한 경우 특히 유용합니다.

기계에 낮은 백래시, 높은 감속비, 정확한 서보 제어 및 통합 모션 구성 요소를 갖춘 소형 정밀 회전축이 필요한 경우 하모닉 회전 액추에이터가 더 적합합니다.

3C 자동화, 반도체 장비, CNC 기계, 리튬 배터리 생산 및 정밀 검사 시스템의 경우, 하중, 관성, 정확도, 강성, 중공 직경, 동작 프로파일 및 시스템 통합 요구 사항을 고려하여 적절한 제품을 선택해야 합니다.

목표는 가장 강력한 회전 부품을 선택하는 것이 아닙니다. 불필요한 크기, 비용 또는 복잡성 없이 필요한 성능을 제공하는 회전 운동 구조를 선택하는 것입니다.
