하모닉 드라이브 기어박스 – 완전한 소개 및 분석

하모닉 드라이브 기어박스는 스트레인 웨이브 기어박스라고도 하며, 고정밀, 컴팩트한 크기, 저하중이 요구되는 응용 분야에서 대체 불가능합니다.협동 로봇, 서보 시스템, 정밀 위치결정 및 스캐닝 장비, 항공우주, 방위산업 및 기타 고정밀 시스템에 널리 사용됩니다.제로 백래시, 높은 감속비, 경량 설계, 높은 위치결정 정밀도, 뛰어난 반복 정밀도 덕분에 하모닉 드라이브는 많은 첨단 분야에서 필수적인 정밀 동력 전달 솔루션이 되었습니다.

하모닉 드라이브 기어박스의 기본 구조

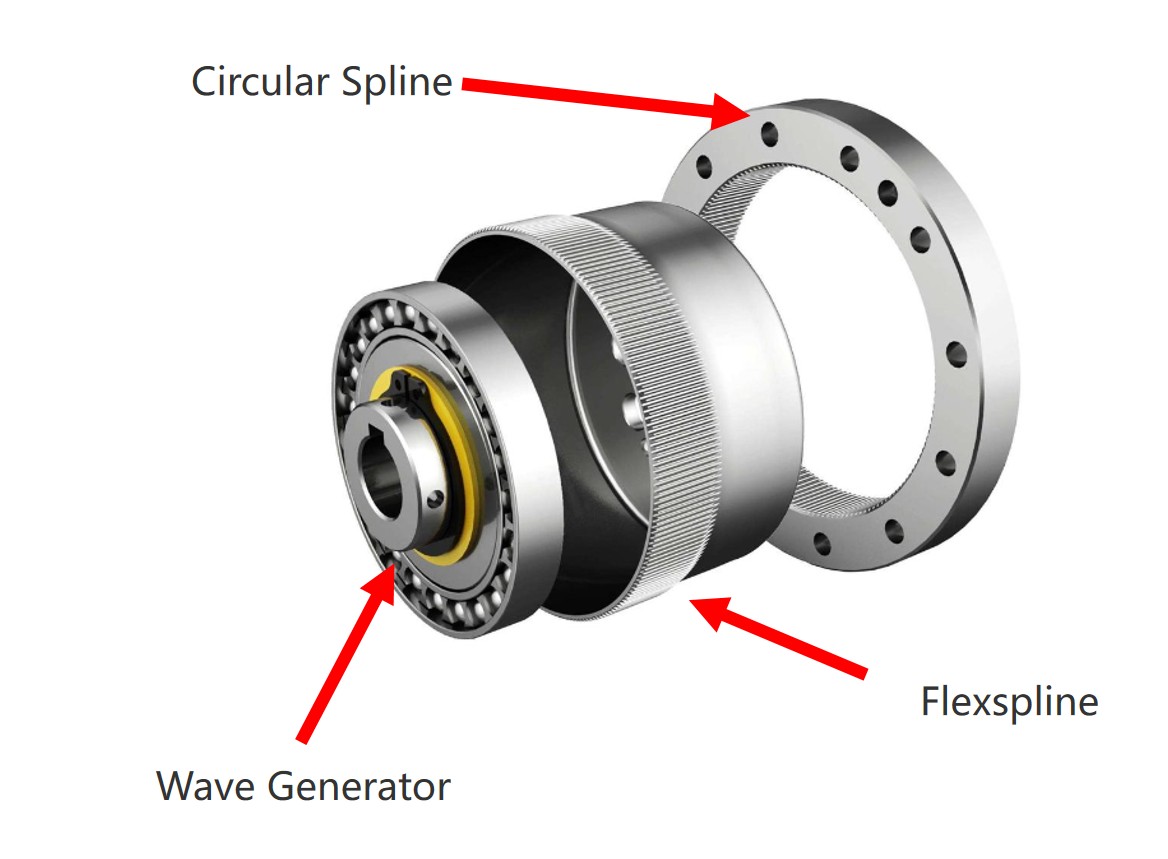

하모닉 드라이브 메커니즘은 주로 웨이브 제너레이터, 플렉스스플라인, 서큘러 스플라인의 세 가지 핵심 구성 요소로 이루어집니다.

웨이브 제너레이터

유연 베어링과 타원형 캠으로 구성되며, 웨이브 제너레이터는 일반적으로 기어박스의 입력측에 장착됩니다.
베어링의 내륜은 캠에 고정되고, 외륜은 롤링 요소를 통해 탄성적으로 타원형으로 변형됩니다.

플렉스스플라인

외치가 있는 얇은 벽의 유연한 컵형 부품입니다. 일반적으로 기어박스의 출력측에 장착됩니다.

서큘러 스플라인

내치가 있는 강성 링으로, 일반적으로 플렉스스플라인보다 톱니가 두 개 더 많으며 하우징에 고정됩니다.

하모닉 드라이브의 작동 원리

표준 하모닉 드라이브 구성에서 웨이브 제너레이터는 입력 역할을 하고, 서큘러 스플라인은 고정되며, 플렉스스플라인은 출력 역할을 합니다.웨이브 제너레이터가 플렉스스플라인 안에 삽입되면 플렉스스플라인이 타원형으로 변형됩니다.타원의 장축에서는 플렉스스플라인과 서큘러 스플라인의 톱니가 완전히 맞물리고, 단축에서는 톱니가 완전히 분리됩니다.이 두 축 사이에서는 톱니가 맞물리거나 분리되는 상태에 있습니다.

웨이브 제너레이터가 연속적으로 회전함에 따라 플렉스스플라인은 주기적인 변형을 겪게 되고, 이로 인해 그 톱니가 서큘러 스플라인의 톱니와 점진적으로 맞물리고 이탈합니다.그 결과 웨이브 제너레이터와 플렉스스플라인 사이에 상대 운동이 발생하며, 이른바 스트레인 웨이브 효과를 통해 운동 전달과 감속이 이루어집니다.

하모닉 드라이브 원리에 대한 자세한 설명은 HONPINE 공식 웹사이트의 다음 문서를 참조하십시오:

https://www.honpine.com/news/Product-News/The-A-Z-of-Harmonic-Reducers--Your-Go-To-Resource-for-Precision-Mechanics.html

하모닉 드라이브 기어박스의 특징

고정밀

180° 떨어진 두 개의 대칭 위치에서 여러 개의 톱니가 동시에 맞물리므로, 피치 오차가 평균화되어 매우 높은 위치결정 정밀도와 회전 정밀도를 보장합니다.

큰 감속비

단일 단계 하모닉 드라이브는 단지 세 개의 동축 구성 요소로 이루어진 단순한 구조로 i = 30–500의 감속비를 달성할 수 있습니다.

높은 부하 용량

톱니 맞물림은 면 접촉 방식이며, 여러 개의 톱니가 동시에 맞물리므로 단위 응력이 낮고 토크 용량이 높습니다.

컴팩트하고 경량

기존 기어 메커니즘과 비교할 때, 하모닉 드라이브는 크기와 중량을 크게 줄일 수 있어 소형화 및 경량 설계를 가능하게 합니다.

높은 전달 효율과 긴 수명

저소음 및 미세한 진동으로 부드러운 작동

HONPINE 하모닉 드라이브 기어박스의 분류

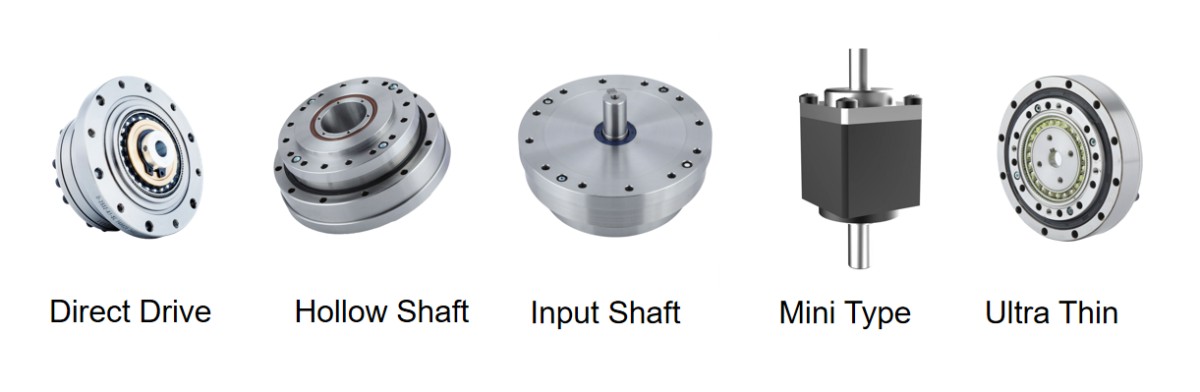

HONPINE 하모닉 드라이브는 주로 다섯 가지 시리즈로 분류됩니다

• 직결형 하모닉 드라이브

• 중공형 하모닉 드라이브

• 입력축형 하모닉 드라이브

• 초박형 하모닉 드라이브

• 미니 하모닉 드라이브

각 유형은 서로 다른 설치 구성, 전달 인터페이스, 공간 방향, 중량 요구사항 및 기능적 요구에 맞게 최적화되어 있어 모든 응용 분야에 가장 적합한 솔루션을 보장합니다.

이전에 Harmonic Drive AG, LeaderDrive 또는 Nabtesco와 같은 다른 브랜드를 사용한 적이 있다면, 직접 대체를 위해 모델 정보를 저희와 공유하실 수 있습니다.

HONPINE의 기술팀이 1:1 선정 및 맞춤화 지원을 제공합니다.

HONPINE 하모닉 드라이브 기어박스 사양：

• 감속비 범위: 30 – 160

• 정격 토크 범위: 0.06 – 385 N·m

이 사양은 대부분의 산업용 응용 분야를 포괄하며, 특수 요구사항에 대해서는 맞춤 설계도 가능합니다.

당사의 하모닉 드라이브 기어박스 솔루션에 대한 더 많은 정보를 원하시면 HONPINE에 문의하시고, 당사가 귀사의 정밀 동력 전달 요구를 어떻게 지원할 수 있는지 확인해 보십시오.
