하모닉 감속기가 CNC 공작기계 로터리 테이블에 적합한 이유는 무엇일까요?

공작기계 업계에서는 동력 전달 부품을 간단한 기준으로 평가합니다. 완성된 부품이 사양을 충족하는가?

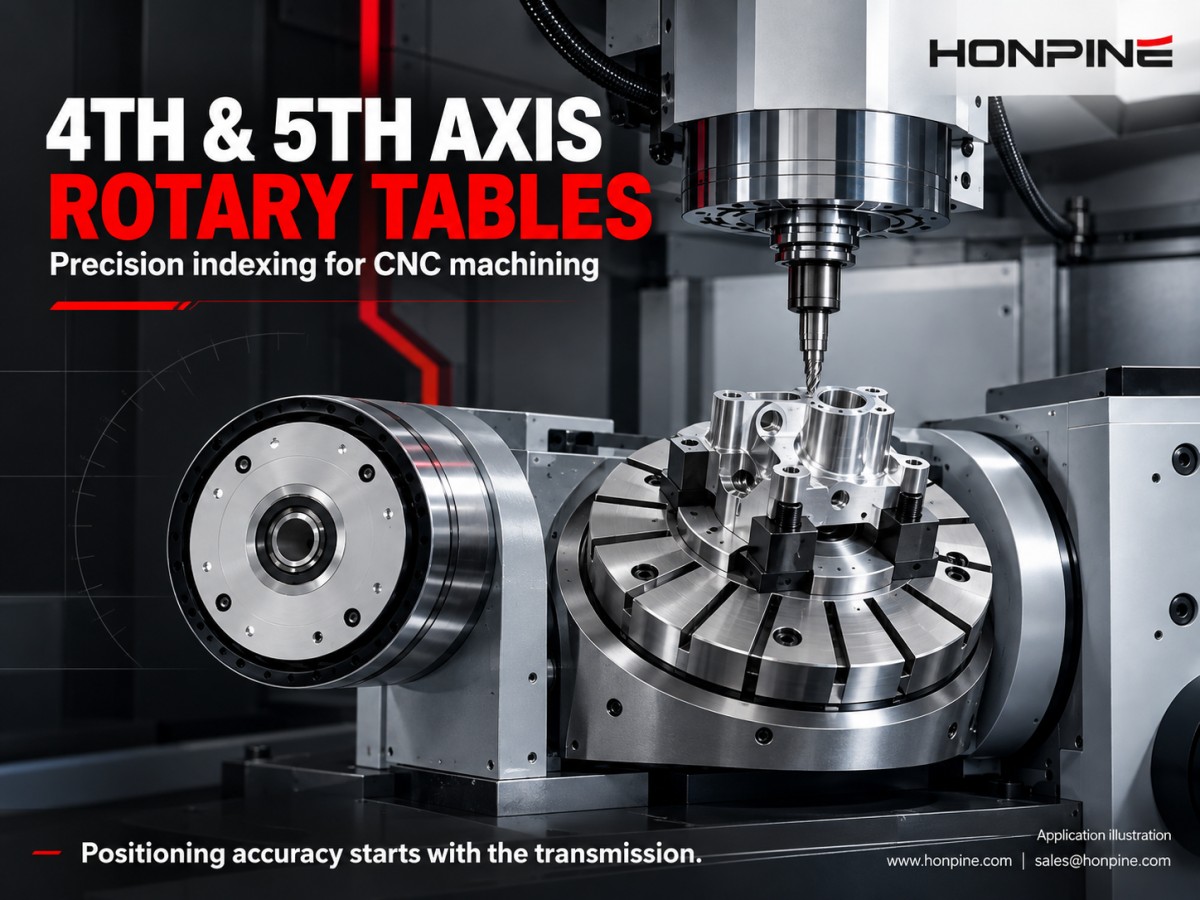

제로 백래시 성능, 높은 강성, 폭넓은 사이즈를 갖춘 HONPINE 하모닉 감속기는 공작기계 로터리 테이블, 특히 CNC 기계의 4축 및 5축 로터리 테이블에 신뢰할 수 있는 동력 전달 솔루션을 제공합니다.

로봇 관절과 달리 공작기계 로터리 테이블은 일반적으로 비교적 낮은 속도로 작동하지만 매우 높은 위치 결정 정밀도가 요구됩니다. 또한 무거운 하중을 지지하면서 지속적으로 변하는 절삭력을 견뎌야 할 수 있습니다. 동력 전달 장치에 백래시가 있으면 가공물의 가공 오차로 이어질 수 있습니다.

HONPINE은 외경 13 mm부터 246 mm까지의 하모닉 감속기를 제공하여 소형 정밀 로터리 테이블부터 대형 머시닝 센터에 이르는 다양한 용도를 지원합니다.

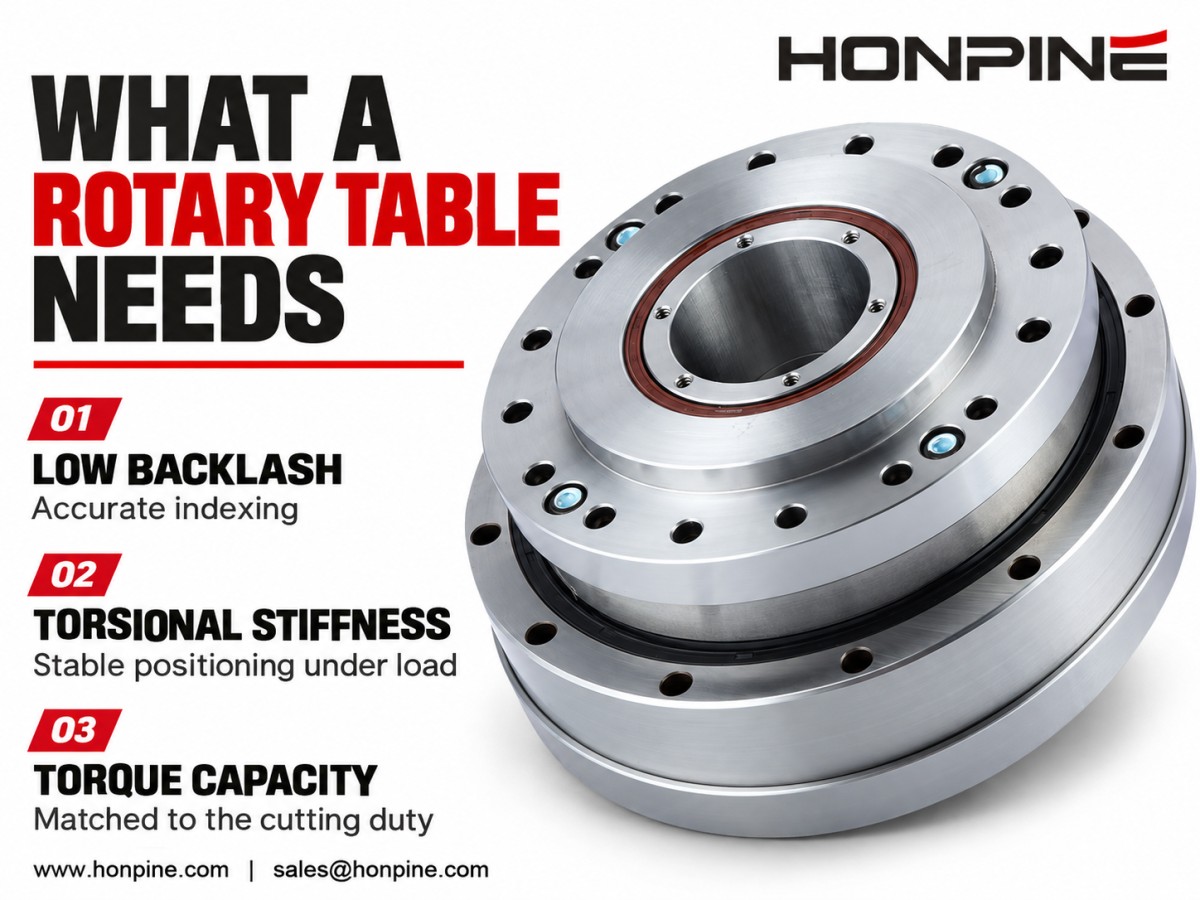

로터리 테이블 동력 전달 부품의 세 가지 핵심 요구 사항

제로 백래시

인덱싱 정밀도는 동력 전달 시스템의 백래시에 크게 좌우됩니다.

하모닉 드라이브는 여러 개의 치형이 동시에 맞물려 백래시를 매우 낮게 유지할 수 있습니다. 표준 모델은 약 15 arcseconds까지 백래시를 줄일 수 있습니다. 로터리 테이블에 적용하면 명령된 움직임과 실제 회전 사이의 유격이 매우 작다는 의미입니다.

높은 비틀림 강성

중절삭 시 절삭 공구에서 발생한 힘은 가공물을 거쳐 로터리 테이블로 전달되어 비틀림 변형을 일으킵니다.

강성이 부족하면 가공 중 가공물 위치가 미세하게 변해 표면 조도와 치수 정밀도에 영향을 줄 수 있습니다. 따라서 로터리 테이블에 사용되는 하모닉 감속기에는 전체 조립체에 충분한 강성을 제공할 수 있도록 일반적으로 고강성 크로스 롤러 베어링이 필요합니다.

부하 용량

로터리 테이블의 부하는 가공물과 고정구의 무게뿐 아니라 절삭 조건에 따라 달라집니다. 필요한 토크 용량은 수십 뉴턴미터에서 1,000 N·m를 초과하는 수준까지 이를 수 있습니다.

따라서 공급업체는 다양한 공작기계 요구 사항에 맞출 수 있도록 충분히 폭넓은 감속기 사이즈와 토크 등급을 제공해야 합니다.

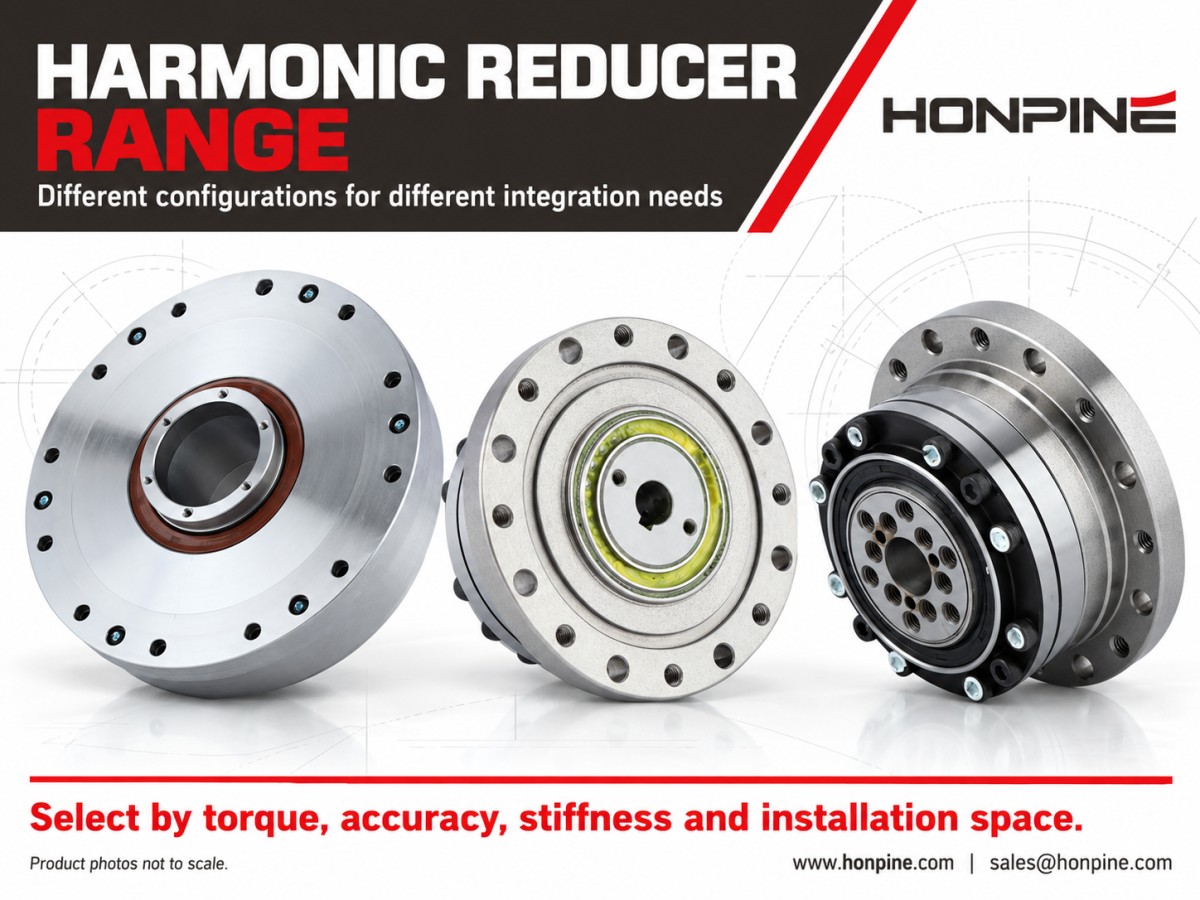

공작기계용 하모닉 감속기 옵션

공작기계 분야에는 다양한 사이즈의 하모닉 감속기가 필요합니다.

4축 및 5축 로터리 테이블은 중대형 머시닝 센터에서 널리 사용되며, 기계마다 필요한 감속기 사이즈와 구성이 다릅니다.

외경 13 mm부터 246 mm까지의 HONPINE 하모닉 감속기는 소형 정밀 로터리 테이블부터 대형 머시닝 센터 조립체에 이르는 다양한 용도를 지원합니다.

HONPINE 하모닉 감속기가 까다로운 가공 작업에 적합한 이유

고토크 작업 및 중절삭

까다로운 절삭 조건에 대응하기 위해 HONPINE의 고토크 하모닉 감속기 시리즈는 표준 모델보다 훨씬 높은 토크 용량을 제공합니다.

고강성 크로스 롤러 베어링과 결합된 이 감속기는 정밀 금형, 신에너지 장비 부품 및 의료기기 가공에 사용되는 인덱싱 구동 장치에 적합합니다.

소형 조각 및 밀링 머신

치과용 밀링 머신을 비롯한 소형 조각 및 밀링 머신에는 일반적으로 더 작은 사이즈의 감속기가 필요합니다.

컴팩트한 크기, 높은 정밀도와 안정적인 성능을 갖춘 HONPINE 초소형 하모닉 감속기는 이 특수 시장의 다양한 분야에서 사용됩니다.

공구 매거진 및 틸팅 메커니즘

공구 매거진과 틸팅 메커니즘에도 빠르고 정확한 위치 제어가 필요합니다.

공구 매거진에 적용되는 하모닉 감속기는 빠르고 정확한 공구 교환을 지원하여 가공 효율과 공구 위치 결정 정밀도를 향상합니다.

대형 갠트리 머시닝 센터에서는 컵형 하모닉 감속기가 로터리 테이블과 스핀들 헤드 틸팅 메커니즘에 안정적인 토크 출력과 높은 강성을 제공합니다.

워터젯 절단 및 목공 장비

석재 절단 및 강판 프로파일 가공용 워터젯 기계와 목공용 조각 및 밀링 장비도 하모닉 감속기의 적용 분야입니다.

한 대의 기계에 여러 개의 하모닉 감속기가 사용될 수 있으며, 해트형 구성이 흔히 적용됩니다.

이러한 적용 분야에서 동력 전달 부품의 가치는 결국 한 가지 질문으로 귀결됩니다. 기계가 사양을 충족하는 부품을 일관되게 생산할 수 있는가?

정밀도와 사용 수명은 일관된 가공 성능을 어떻게 뒷받침할까요?

공작기계는 장기간 사용하도록 설계됩니다. 따라서 고객은 로터리 테이블이 새 제품일 때 정확한 위치 결정을 제공하고, 장시간 작동한 후에도 그 정밀도를 유지하기를 기대합니다.

HONPINE 하모닉 감속기는 ±15 arcseconds의 위치 결정 정밀도를 제공하며, 설계 사용 수명은 10,000~15,000시간입니다.

기존의 이중 원호 치형과 비교했을 때 HONPINE의 δ 치형 기술은 다음과 같은 이점을 제공합니다.

- 부하 용량 15%–30% 향상

- 온도 상승 8–10°C 감소

- 기어 피로성 피팅의 영향을 받는 접촉 면적 30% 이상 감소

- 시험에서 15,000시간 이상 연속 운전

온도 제어 개선은 공작기계 분야에서 특히 유용합니다. 온도 변화는 열변형을 유발하며, 기계적 위치 결정이 안정적으로 보여도 가공 정밀도를 저하시킬 수 있습니다.

하모닉 드라이브의 낮은 기동 토크도 정밀 가공에서 이점을 제공합니다. 저속의 미세 이송 동작에서 움직임을 더 부드럽고 정밀하게 제어하면 일관된 표면 품질을 유지하는 데 도움이 됩니다.

공작기계 로터리 테이블에 HONPINE 하모닉 감속기를 선택하는 이유

공작기계 로터리 테이블은 동력 전달 부품에 높은 수준의 성능을 요구합니다. 위치 결정 오차는 가공 결과에 직접 영향을 미치며, 장기간 작동 시에는 동력 전달 장치가 성능을 얼마나 잘 유지하는지가 드러납니다.

폭넓은 사이즈 범위, 고토크 제품 시리즈, 고강성 크로스 롤러 베어링과의 호환성, 10,000~15,000시간의 설계 사용 수명은 HONPINE 제품이 이러한 용도에 적합한 근거가 됩니다.

이러한 성능은 공작기계 전용으로 개발된 것은 아니지만, 설계가 우수한 동력 전달 제품이 여러 산업 분야의 까다로운 요구 사항을 충족할 수 있음을 보여줍니다.
