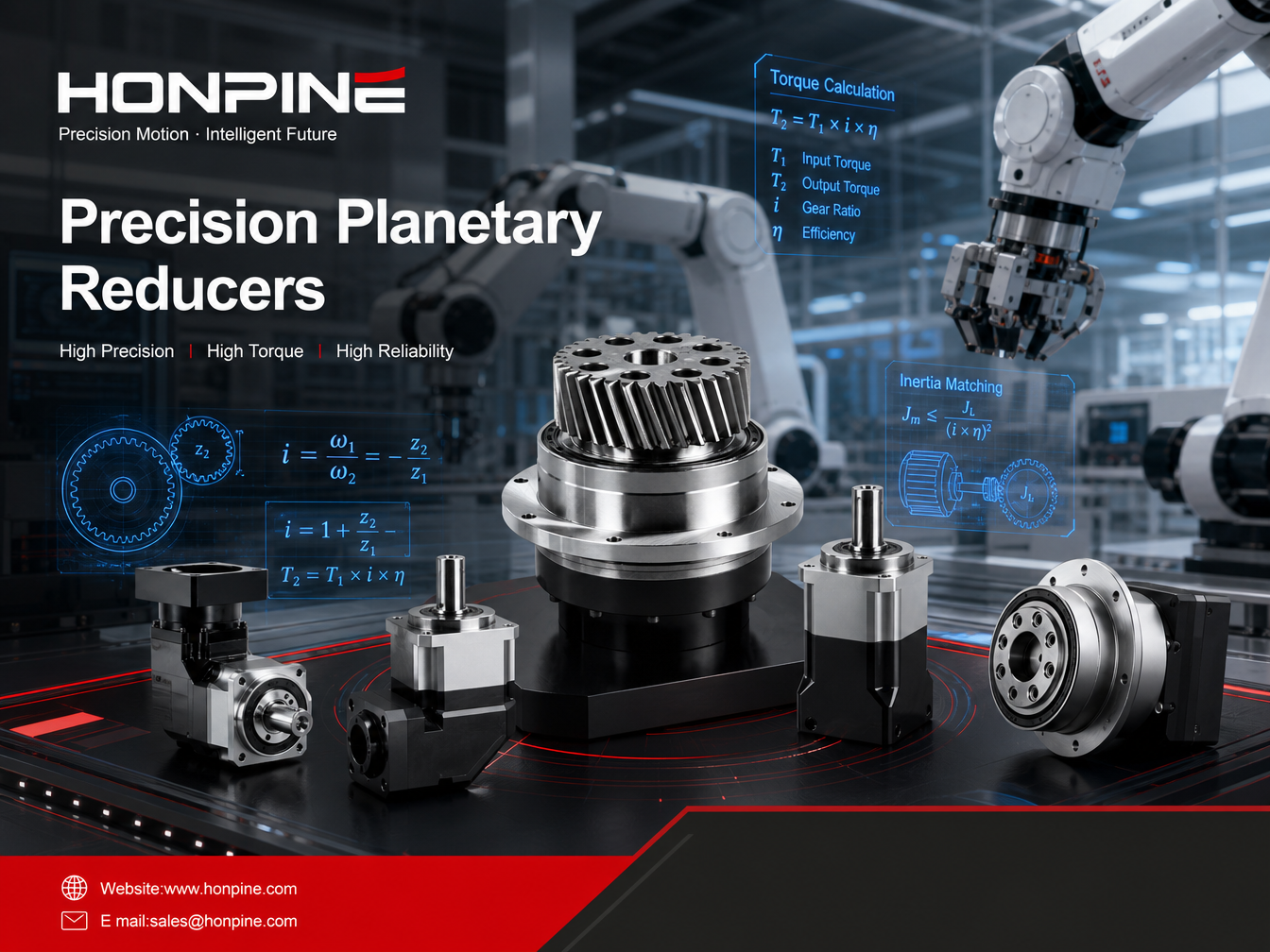

정밀 유성 감속기 선택 가이드: 기어비, 토크 및 관성 매칭을 위한 실용적인 방법

올바른정밀 유성 감속기를 선택하는 것은 고성능 모션 제어 시스템을 설계하는 데 있어 가장 중요한 단계 중 하나입니다. 고려해야 할 기술 매개변수가 많아 선택 과정이 복잡해 보일 수 있습니다. 하지만 실제로는 기어비, 출력 토크, 관성 매칭이라는 세 가지 핵심 요소가 최적의 솔루션을 결정합니다.

이 세 가지 매개변수를 정확하게 계산하면 엔지니어는 서보 시스템, CNC 기계, 산업 장비 및 로봇 자동화 응용 분야에 가장 적합한 정밀 유성 감속기를 효율적으로 선정할 수 있습니다.

이 가이드는 선택 과정을 간소화하기 위해 필수 공식과 실무 엔지니어링 고려 사항을 정리한 것입니다.

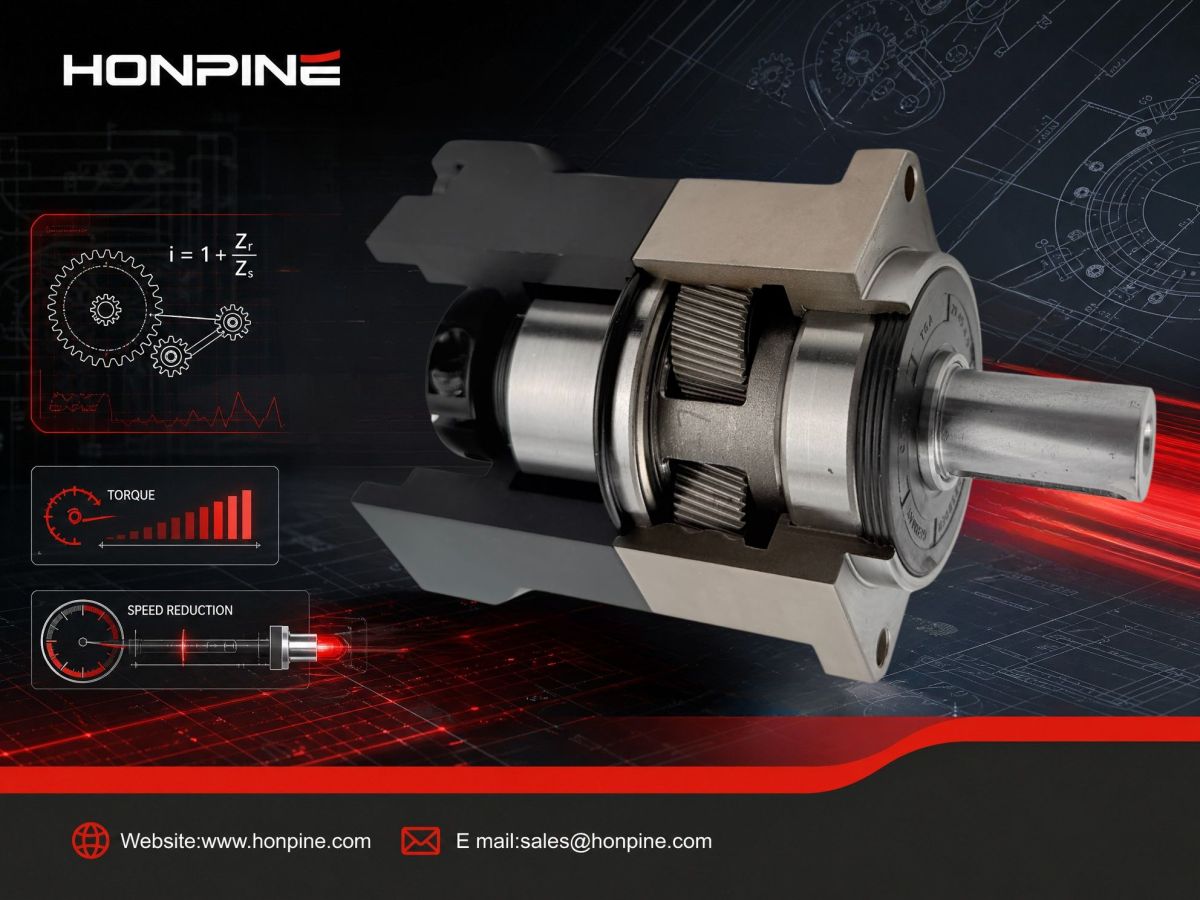

1. 기어비 계산: 필요한 감속비 결정

기어비는 정밀 유성 감속기가 모터 속도를 얼마나 낮추고, 그에 비례하여 출력 토크를 얼마나 증가시키는지를 정의합니다.

공식:

기어비 = 모터 정격 속도 ÷ 필요한 출력 속도

예시

• 서보 모터 정격 속도: 3000 rpm

• 필요한 출력 속도: 60 rpm

기어비 = 3000 ÷ 60 = 50:1

유성 기어박스 로봇 자동화 감속기를 선택할 때, 계산된 기어비는 40:1, 50:1 또는 70:1과 같은 제조사의 표준 기어비와 비교해야 합니다.

정확한 기어비가 없을 경우, 가장 가까운 표준 기어비를 선택하고 실제 출력 속도가 해당 응용 요구사항을 충족하는지 확인해야 합니다.

일반적인 기어비 범위는 다음과 같습니다:

• 단단 정밀 유성 감속기: 3:1–10:1

• 2단 감속기: 수십 배까지

• 3단 감속기: 수백 배에서 1000배 이상

더 높은 감속비는 일반적으로 추가 기어 단을 필요로 하며, 그 결과 크기 증가, 무게 증가 및 제조 비용 상승으로 이어집니다. 따라서 엔지니어는 선정 시 성능과 비용의 균형을 맞춰야 합니다.

2. 토크 계산: 안전한 부하 용량 확보

토크 검증은 유성 감속기 제조사 솔루션을 선택할 때 가장 중요한 단계 중 하나입니다. 이는 기어박스가 실제 운전 부하를 안정적으로 견딜 수 있는지를 판단합니다.

공식:

필요 출력 토크 = 모터 최대 토크 × 기어비 × 전송 효율 × 서비스 계수

매개변수 선택

모터 최대 토크

정격 토크만이 아니라 과부하 능력을 포함한 모터의 피크(최대) 토크를 항상 사용하십시오. 이를 통해 가속, 충격 부하 또는 급격한 부하 변화 시 충분한 용량을 확보할 수 있습니다.

전송 효율

대부분의 정밀 유성 감속기는 90%에서 97% 사이의 효율로 작동합니다.

• 단단: 일반적으로 더 높은 효율

• 다단: 효율이 다소 낮음

보수적인 계산에서는 일반적으로 90%를 사용합니다.

서비스 계수

서비스 계수는 운전 조건에 따라 달라집니다.

원활한 운전

예: 컨베이어 시스템, 연속 이송

권장 계수:

1.2–1.5

중간 정도의 충격 부하

예: 포장 기계, 절삭 장비

권장 계수:

1.5–2.0

강한 충격 또는 빈번한 기동-정지 운전

예: 프레스, 파쇄기, 중부하 자동화 장비

권장 계수:

2.5 이상

예시

• 모터 최대 토크: 5 Nm

• 기어비: 50

• 효율: 93%

• 서비스 계수: 1.8

필요 출력 토크

= 5 × 50 × 0.93 × 1.8

≈ 418.5 Nm

선정된 정밀 유성 감속기는 418.5 Nm를 초과하는 정격 출력 토크를 가져야 하며, 장기적인 신뢰성을 위해 추가 안전 여유를 확보해야 합니다.

3. 관성 매칭: 안정적인 서보 성능 구현

관성 매칭은 서보 제어 정확도, 위치 결정 정밀도 및 동적 응답에 필수적입니다. 이는 고속 자동화 시스템과 로봇 유성 응용 분야에서 유성 기어박스 로봇 자동화 감속기를 선택할 때 특히 중요합니다.

공식:

반영 부하 관성 = 실제 부하 관성 ÷ (기어비)²

관성비는 다음과 같이 계산됩니다:

관성비 = 반영 부하 관성 ÷ 모터 로터 관성

일반 권장 사항:

• 표준 서보 응용:

  ≤ 5:1

• 고속, 고정밀 위치 결정:

  ≤ 3:1

예시

• 부하 관성: 0.5 kg·m²

• 기어비: 10

반영 부하 관성

= 0.5 ÷ 10²

= 0.005 kg·m²

모터 로터 관성이 0.001 kg·m²라면:

관성비

= 0.005 ÷ 0.001

= 5

이는 일반적으로 허용 가능한 범위에 속합니다.

관성비가 권장 한계를 초과하는 경우 엔지니어는 다음 중 하나를 수행해야 합니다:

• 기어비를 높이거나, 또는

• 로터 관성이 더 큰 모터를 선택합니다.

적절한 관성 매칭은 로봇 자동화 감속기 시스템에서 서보 안정성, 가속 성능 및 위치 결정 정확도를 크게 향상시킵니다.

권장 유성 감속기 선정 절차

효율적인 엔지니어링 설계를 위해 다음 순서를 권장합니다:

1단계: 기어비 결정

모터 속도와 원하는 출력 속도로부터 필요한 감속비를 계산하여 적합한 정밀 유성 감속기 모델을 좁혀나갑니다.

2단계: 출력 토크 검증

모터 피크 토크, 기어비, 효율 및 서비스 계수를 사용하여 필요한 출력 토크를 계산합니다. 충분한 토크 용량을 제공할 수 없는 모델은 제외합니다.

3단계: 관성 매칭 확인

기어비의 제곱을 사용해 부하 관성을 모터 축에 반영하고, 관성비가 서보 설계 권장 사항을 충족하는지 확인합니다.

관성 매칭이 만족스럽지 않다면 기어비를 조정한 후 토크 검증을 다시 수행하십시오.

이 세 가지 계산을 따르면 선택한 정밀 유성 감속기가 최적의 성능, 신뢰성 및 수명을 제공하는지 확인하는 데 도움이 됩니다.

전문적인 정밀 유성 감속기 선정 지원

실제 응용에서는 서비스 계수 선택, 관성 추정 및 토크 계산을 더 어렵게 만드는 복잡한 운전 조건이 자주 발생합니다. 적합한 유성 기어박스 로봇 자동화 감속기를 선택하려면 이론적 계산뿐 아니라 실무 엔지니어링 경험도 필요합니다.

경험이 풍부한 유성 감속기 제조사인 Honpine은 서보 시스템, 산업 자동화, CNC 기계 및 로봇 유성 응용 분야를 위한고성능 정밀 유성 감속기의 설계와 생산을 전문으로 합니다.

다음 정보만 제공해 주시면 됩니다:

• 모터 사양

• 필요 출력 속도

• 부하 유형

• 운전 조건

당사 엔지니어링 팀이 기어비, 토크 및 관성 매칭 계산을 완전히 수행하고, 귀하의 응용 분야에 가장 적합한 정밀 유성 감속기 또는 유성 기어박스 로봇 자동화 감속기를 추천해 드립니다.

지금 Honpine에 문의하여 전문가 선정 지원, 기술 문서 및 로봇 자동화와 산업용 모션 제어를 위한 모든정밀 유성 감속기에 대한 자세한 정보를 받아보십시오.
