요구 사항에 따라 가장 적합한 RV 감속기를 선택하는 방법

정밀 전달의 핵심 부품으로서, RV 감속기는 산업용 로봇, 공작기계 로터리 테이블, 자동화 설비 및 기타 분야에서 널리 사용됩니다. 이 제품은 높은 정밀도, 높은 강성, 높은 부하 용량으로 높은 평가를 받고 있습니다. 그러나 RV 감속기를 처음 사용하는 많은 기업에게는 수많은 옵션과 매개변수 중에서 적합한 모델을 선택하는 일이 종종 큰 과제가 됩니다. 이 문서는 RV 감속기의 기본 원리부터 시작하여, 현재 현황과 핵심 매개변수를 심층적으로 살펴보고, 선정 단계를 자세히 설명하여 RV 감속기 선정의 핵심을 쉽게 익힐 수 있도록 도와드립니다. 초보자와 숙련된 엔지니어 모두 이 가이드의 도움을 받을 수 있습니다.

1. RV 감속기의 작동 원리: 왜 이렇게 뛰어난가?

RV 감속기(Rotary Vector Reducer)는 유성 감속 메커니즘을 사용하는 고정밀 제어 감속기입니다. 그 핵심은 2단 감속 설계에 있습니다:

1단 감속: 유성 기어 감속. 입력축의 회전은 입력 기어를 통해 유성 기어로 전달되어 1차 속도 감속을 실현합니다.

2단 감속: 차동 기어 감속(사이클로이드 핀 휠 메커니즘). 유성 기어는 크랭크축에 연결되며, 이는 RV(사이클로이드) 기어를 편심 운동시키도록 구동합니다. RV 기어는 핀 휠보다 톱니가 1개 적어 높은 감속비를 구현할 수 있습니다.

이 설계는 RV 감속기에서 많은 기어 톱니가 동시에 맞물리도록 하여, 콤팩트하고 경량의 크기를 유지하면서도 높은 강성과 과부하 저항성을 제공합니다. 또한, 작은 백래시, 낮은 회전 진동, 낮은 관성으로 인해 RV 감속기는 부드러운 작동과 고정밀 위치결정을 가능하게 합니다.

감속비 공식은 다음과 같습니다:

R = 1 + (Z2 / Z1) * Z4

여기서 Z1은 입력 기어 톱니 수, Z2는 유성 기어 톱니 수, Z4는 핀 휠 톱니 수입니다. 총 감속비 i = 1/R.

2. RV 감속기의 적용 분야에 따라 적합한 시리즈를 선택하는 방법

세 가지 주요 RV 감속기 시리즈의 특성에 따라 가장 적합한 시리즈를 선택할 수 있습니다(HONPINE을 예로 사용):

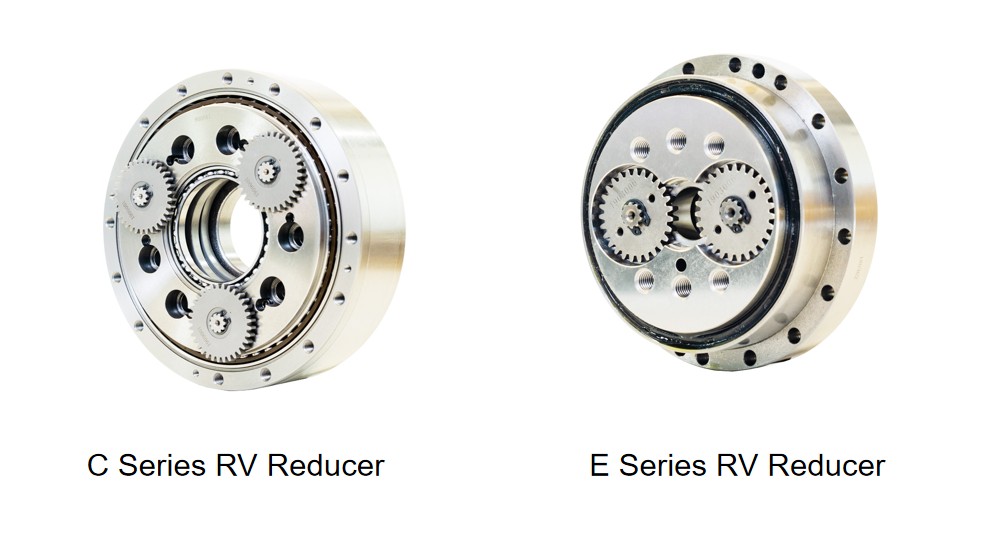

E 시리즈: 경제형으로, 일반 산업용 응용 분야에 적합합니다.

C 시리즈: 중공 구조로, 케이블 배선이 편리하며 로봇 관절에 적합합니다.

N 시리즈: 콤팩트하고 경량이며, 성능이 최적화되어 고정밀 응용 분야에 사용됩니다.

이 제품들은 다음 분야에서 널리 사용됩니다:

산업용 로봇: 6축 로봇의 관절 부품 등.

공작기계: 공구 터렛, ATC 공구 교환장치 등.

반도체 장비: 정밀 위치결정 스테이지.

AGV: 구동 유닛.

3. RV 감속기 기초 지식: 핵심 매개변수 분석

정격 토크 (T₀): 감속기가 정격 출력 속도로 작동할 때의 허용 토크입니다. 이는 최대 하중 한계가 아닙니다.

허용 기동/정지 토크 (Ts₁): 가속/감속 중 허용되는 최대 토크로, 일반적으로 정격 토크의 2.5배입니다.

허용 순간 최대 토크 (Ts₂): 비상 정지 또는 충격 시의 허용값으로, 일반적으로 정격 토크의 5배입니다.

허용 출력 속도 (Ns₀): 무부하 상태에서의 최대 출력 속도로, 온도와 부하 조건의 영향을 받습니다.

백래시와 로스트 모션: 백래시는 토크가 0일 때의 비틀림 각도를 의미합니다. 로스트 모션은 정격 토크의 ±3% 범위 내에서 히스테리시스 곡선의 폭입니다. RV 감속기는 일반적으로 1 arcmin 이내로 제어됩니다.

비틀림 강성: 단위 비틀림 각도당 필요한 토크로, 감속기의 변형 저항 능력을 반영합니다.

수명: 정격 수명은 일반적으로 6000 시간입니다(정격 토크 및 속도 조건에서).

4. 시스템 안정성을 보장하기 위한 RV 감속기 선정 방법

1단계: 부하 조건 정의

먼저 장비의 설치 방향, 질량, 형상 및 작동 조건을 명확히 합니다.
예: 수평 로터리 테이블, 디스크 질량 180kg, 각 20kg의 공작물 4개, 회전 각도 180°, 사이클 시간 20s, 일일 운전 12 시간.

2단계: 사용 환경 확인

주위 온도는 -10°C ~ 40°C 사이여야 하며, 감속기 표면 온도는 60°C를 초과해서는 안 됩니다. 습도는 85% 이하, 결로가 없어야 합니다.

3단계: 부하 관성 모멘트와 일정 운전 토크 계산

관성 모멘트 계산: J_L = (1/8) * M * D² (여기서 M은 질량 (kg), D는 직경 (m)입니다. 참고: 단위 일관성을 확보해야 하며, D는 미터 단위입니다).

일정 운전 토크 계산: T_s = (μ * M * g * D_bearing) / 2 (여기서 μ는 마찰 계수로, 일반적으로 0.015; g는 중력 가속도 9.8 m/s²; D_bearing은 지지 베어링의 피치 직경 (m)입니다).

4단계: 운전 모드 설정

가속/감속 시간과 정속 구간을 결정합니다. 출력 속도가 15 rpm, 회전 시간이 2.5s라고 가정하면, 가속 시간은 0.5s, 감속 시간은 0.5s, 정속 시간은 1.5s입니다.

5단계: 가속/감속 토크 계산

가속 토크: T_acc = J_L * α (α는 각가속도 = (2πN) / (60 * t_acc))

총 가속 토크: T₁ = T_acc + T_s

총 감속 토크: T₃ = T_dec - T_s (T_dec = J_L * α_dec; 모터가 제동력을 제공합니다)

최대 토크: T_max = max(|T₁|, |T₃|)

6단계: 평균 속도와 평균 부하 토크 계산

평균 속도 (N_m): N_m = (t₁*N₁ + t₂*N₂ + t₃*N₃) / (t₁ + t₂ + t₃)

평균 부하 토크 (T_m): T_m = ³√[ (t₁*N₁*T₁^(10/3) + t₂*N₂*T₂^(10/3) + t₃*N₃*T₃^(10/3)) / (t₁*N₁ + t₂*N₂ + t₃*N₃) ]

7단계: 수명 요구사항에 따른 필요 정격 토크 계산

일일 사이클 수: (일일 운전 시간 * 3600) / 사이클 시간 (s)

일일 운전 시간 (동작 기준): 일일 사이클 수 * 사이클당 회전 시간 (s)

연간 운전 시간 (H): 일일 운전 시간 (시간) * 연간 운전 일수

필요 정격 토크 (T_R): T_R = T_m * ³√[ (연간 운전 시간 * 설계 수명 연수) / K ] (여기서 K는 정격 수명으로, 일반적으로 6000 시간입니다).

8단계: 핵심 매개변수 검증

기동/정지 토크: T₁ 및 T₃가 Ts₁보다 작은지 확인합니다.

출력 속도: 평균 속도 N_m은 허용 출력 속도 Ns₀보다 작아야 합니다.

비상 정지 충격: 충격 토크 T_emergency는 Ts₂보다 작아야 하며, 충격 횟수는 허용 범위 이내여야 합니다.

추력 하중과 모멘트 하중: 허용 모멘트 하중 도표에 따라 안전 범위 내에 있는지 확인합니다.

9단계: 사용 수명 계산 및 확인

수명 시간: L_h = K * (T_rated / T_m)³ * (N_rated / N_m) (제조업체의 공식을 확인하십시오, 이는 일반적인 형태입니다)

사용 수명 (년): L_h / (연간 운전 시간)

요구 사용 수명보다 커야 합니다.

10단계: 최종 모델 선정

위 계산을 바탕으로 모든 조건을 충족하는 모델(예: RV-20E)을 선택합니다.

5. RV 감속기 선정 시 구조 설계에서 주의할 핵심 사항

설치 정밀도: 편심 하중을 방지하기 위해 설치면의 평탄도와 수직도를 확보하십시오. 측정에는 다이얼 게이지 사용을 권장하며, 런아웃은 0.02mm 이내로 제어해야 합니다.

윤활제 선택: VIGOGREASE REO와 같은 일반 그리스를 사용합니다. 표준 교체 주기는 20000 시간이며, 고온 환경에서는 더 짧게 해야 합니다.

온도 관리: 표면 온도는 60°C를 초과해서는 안 되며, 초과 시 냉각 또는 디레이팅이 필요합니다.

소각도 운전: 회전 각도가 10° 미만일 경우 윤활이 충분하지 않으므로 제조업체에 문의하십시오.

볼트 체결: 풀림 방지를 위해 디스크 스프링 와셔와 소켓 헤드 캡 스크류를 사용하고, 표준 토크로 조여야 합니다.

6. RV 감속기 선정 단계 제안

작업 부하 & 운전 조건 결정: 최대 작업 토크, 관성, 운전 빈도, 동작 모드(연속/간헐/충격).

이론 감속비 & 출력 토크 계산: 서보 모터 매개변수와 동력 특성을 결합합니다.

안전 계수 포함 (20%-30%): 기동 충격, 비상 정지, 관성 부하 변동을 고려합니다.

RV 감속기 모델 선택: 출력 토크, 감속비, 모터와 일치하는 크기를 기준으로 합니다.

설치 & 인터페이스 호환성 확인: 플랜지 치수, 출력축 유형, 씰 공간을 점검합니다.

정밀도, 강성 & 수명 요구사항 최종 검증: 적용 시나리오(로봇, 공작기계, 반도체 장비 등)와 결합하여 확인합니다.

RV 감속기 선정은 부하, 운전 모드, 수명 요구사항 등의 요소를 종합적으로 고려해야 하는 체계적인 작업입니다. 이 문서의 단계를 따르면 일반적인 함정을 피하고 가장 적합한 모델을 선택할 수 있습니다. 정밀한 선정이 안정적인 장비 운전의 초석임을 기억하십시오.
