하모닉 조인트 모터 VS 유성 조인트 모터

협동 로봇이 칩을 정밀하게 집어 올리고, AGVs가 선반 사이를 매끄럽게 이동하거나, 수술 로봇이 밀리미터급 작업을 수행할 때, 관절 모터 내부에 그 성능을 결정하는 "파워 하트"인 감속기가 들어 있다는 사실을 알아차리는 사람은 많지 않습니다. 그중에서도 하모닉 감속기와 유성 감속기는 두 가지 주류 기술 솔루션이며, 이들의 차이는 관절 모터의 정밀도, 수명, 적용 시나리오에 직접적인 영향을 미칩니다.

관절 모터에서 하모닉 감속기가 작동하는 방식

하모닉 감속기는 독특한 구조 설계로 두드러집니다. 주로 플렉스스플라인, 서큘러 스플라인, 웨이브 제너레이터로 구성됩니다. 작동 중에는 웨이브 제너레이터가 플렉스스플라인의 탄성 변형을 일으켜 서큘러 스플라인과의 비정렬 맞물림을 형성하고, 이를 통해 감속을 실현합니다. 이러한 설계는 많은 장점을 제공합니다. 첫째, 단일 단계에서 쉽게 50-300에 도달할 수 있는 초고감속비를 제공하므로 제한된 공간 내에서도 큰 폭의 감속을 달성할 수 있습니다. 또한 매우 높은 정밀도를 제공하여 로봇 관절의 회전 각도를 정확하게 제어할 수 있으며, 반복 위치결정 정밀도는 ±0.01mm에 달합니다. 이와 더불어 하모닉 감속기는 소형이고 경량이어서 협동 로봇의 관절처럼 공간과 중량 요구사항이 엄격한 응용 분야에 특히 적합합니다. 그러나 약점도 있습니다: 플렉스스플라인은 장기간 교번 응력을 받기 때문에 피로 손상이 발생하기 쉽고 수명이 비교적 짧습니다. 또한 방열 조건이 좋지 않아 연속 고부하 운전 시 추가적인 주의가 필요합니다.

관절 모터에서 유성 감속기가 작동하는 방식

유성 감속기의 구조는 태양기어, 유성기어, 유성 캐리어, 링기어를 포함하는 유성 기어 시스템을 기반으로 합니다. 태양기어가 회전하면 유성기어가 태양기어와 링기어 사이에서 구르도록 구동하여 감속을 실현합니다. 유성 감속기의 장점도 매우 뛰어납니다. 90%-95%에 이르는 높은 전달 효율을 제공하며, 에너지 손실이 매우 적습니다. 또한 구조가 콤팩트하고 크기가 작으며 경량 설계로 설치가 용이합니다. 동시에 안정성이 뛰어나 운전 중 오버슈트와 충격 하중이 발생하기 쉽지 않고, 온도의 영향도 비교적 적어 넓은 온도 범위 내에서 정상적으로 작동할 수 있습니다. 그러나 정밀도는 하모닉 감속기보다 다소 낮아 극도로 높은 정밀도가 요구되는 시나리오에는 적합하지 않을 수 있습니다.

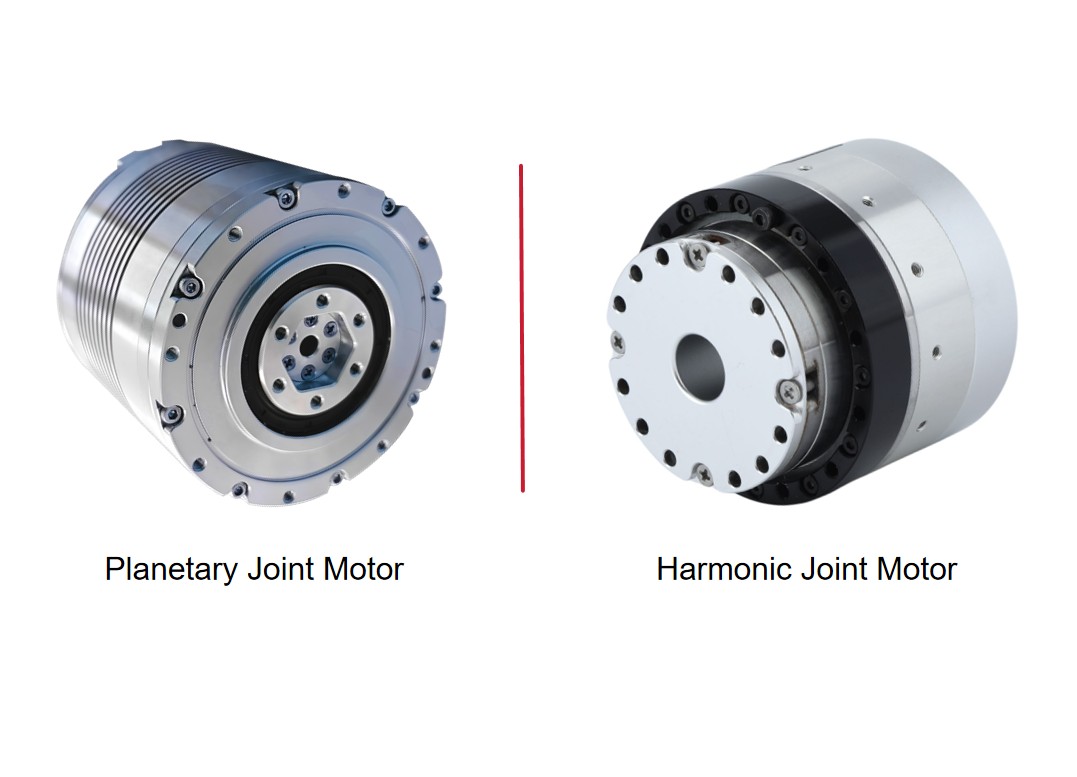

유성 관절 모터와 하모닉 관절 모터의 가장 큰 차이점은 무엇입니까?

관절 모터 전체의 관점에서 보면, 하모닉 감속기를 사용하는 모듈은 높은 정밀도와 콤팩트한 크기를 제공하여 섬세한 동작을 가능하게 합니다. 이들은 의료용 수술 로봇과 반도체 정밀 위치결정 장비와 같은 분야에서 탁월한 성능을 발휘합니다. 반면, 유성 감속기를 사용하는 관절 모터는 높은 효율성과 안정성을 바탕으로 산업 자동화 생산 라인과 물류 AGVs처럼 높은 안정성과 효율성이 요구되는 시나리오에서 중요한 역할을 합니다.

요약하면, 하모닉 감속기와 유성 감속기는 각각 고유한 장점을 가지고 있으며, 서로 다른 적용 시나리오에서 관절 모터에 독특한 성능을 제공합니다. 관절 모터를 선택할 때는 실제 요구에 따라 두 방식의 장단점을 종합적으로 고려하여 로봇 관절의 최적 성능을 보장하는 것이 중요합니다.
