하모닉 드라이브 전동 기술 위키

2025-10-15

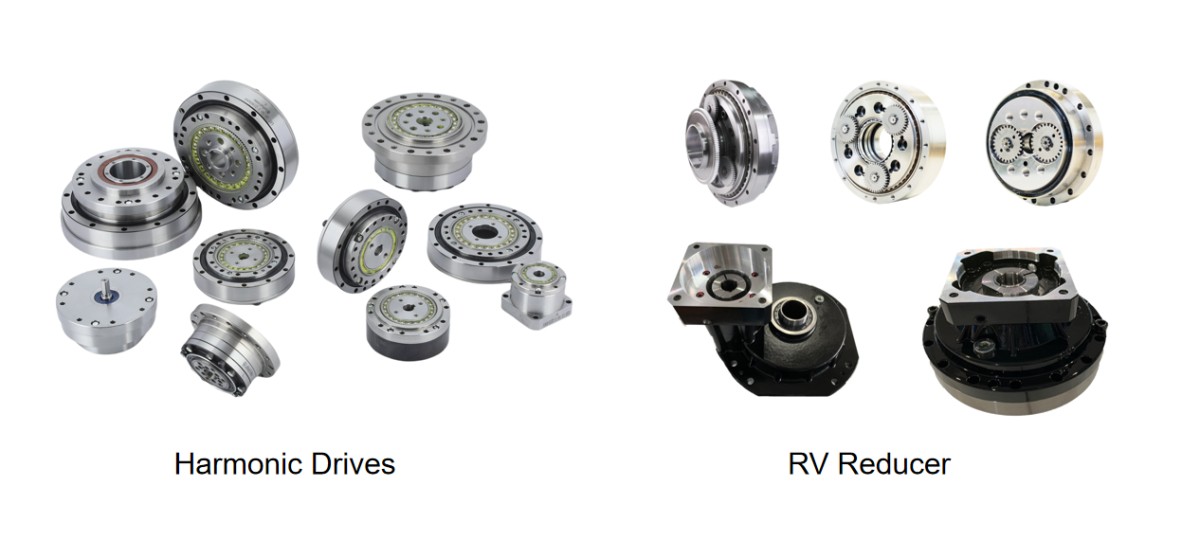

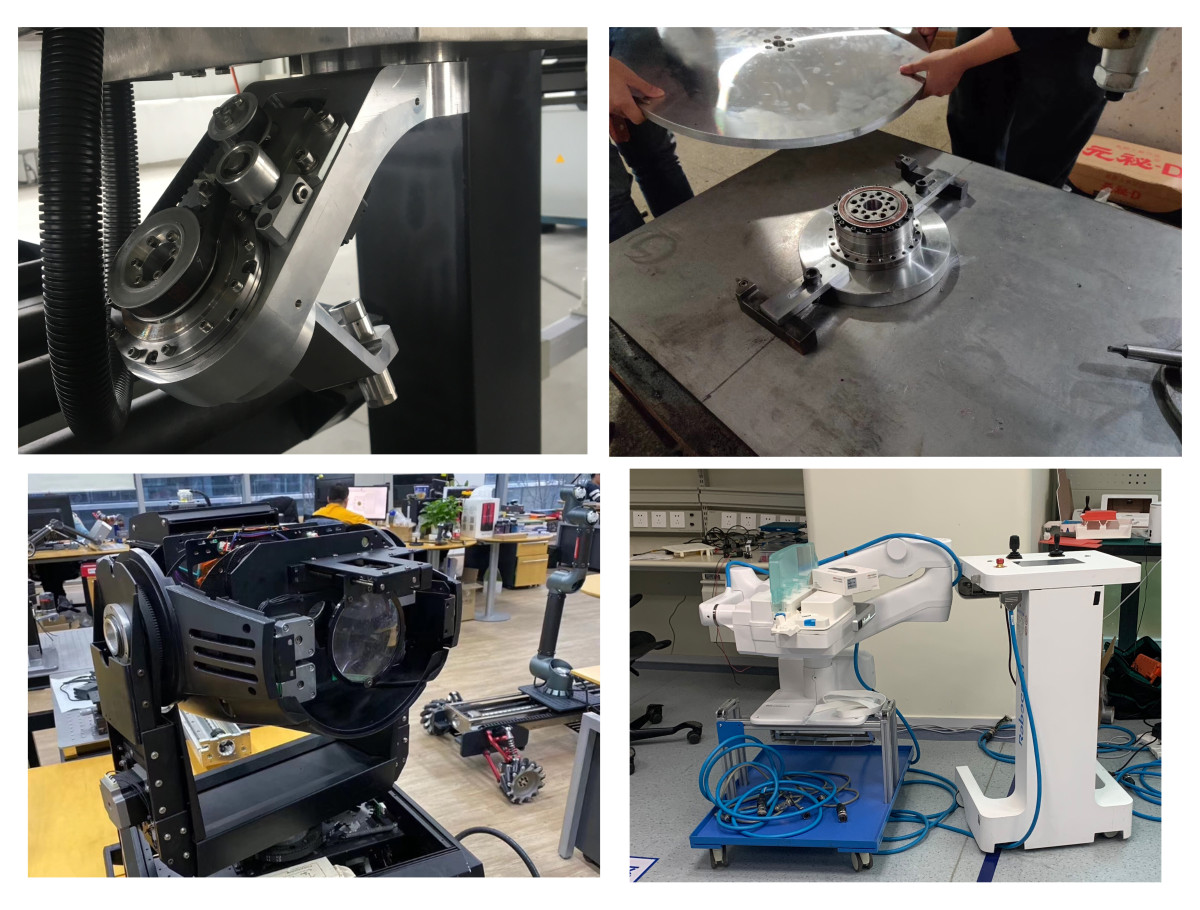

높은 전달 정밀도, 높은 감속비, 콤팩트한 구조, 낮은 소음 덕분에 하모닉 드라이브는 산업용 로봇, 협동 로봇, CNC 기계, 자동화 시스템, 반도체 제조 장비, 의료 기기, 광학 기기 등 정밀하고 신뢰할 수 있는 모션 제어가 요구되는 분야에서 널리 사용됩니다. 정밀 전달 장치의 한 종류로서, 하모닉 드라이브는 특정 고정밀 분야에서 대체 불가능합니다.

왜 하모닉 드라이브 전달 기술을 채택해야 하는가

고정밀 전달

하모닉 드라이브는 여러 개의 톱니가 동시에 맞물리는 구조를 채택하여 톱니 간극을 최소화합니다. 백래시는 1 arc-minute 이하로 제어할 수 있어 뛰어난 위치 결정 정밀도와 반복 정밀도를 제공합니다.

높은 감속비

플렉스스플라인과 서큘러 스플라인 사이의 톱니 차이를 활용하여, 하모닉 드라이브는 1:30에서 1:500까지의 감속비를 구현합니다. 이를 통해 동일한 감속비를 제공하는 다른 기어 시스템과 비교해 더 작은 크기와 더 낮은 에너지 손실을 실현할 수 있습니다.

콤팩트하고 경량화된 설계

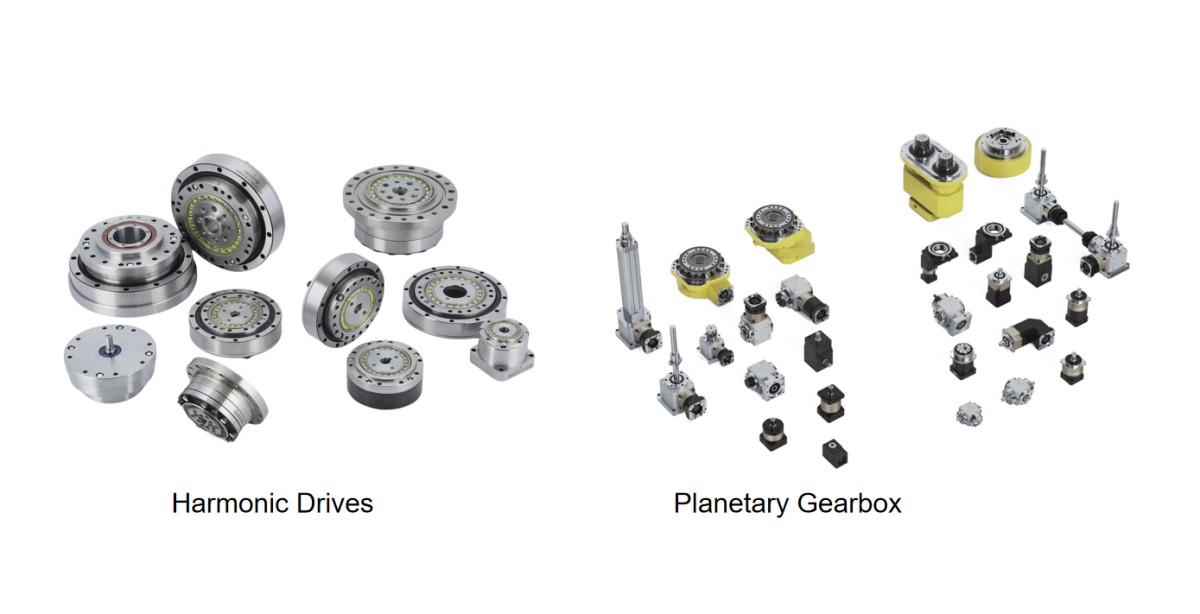

하모닉 드라이브의 전체 크기는 일반적으로 유성 기어박스의 1/3 수준이며, 전달 체인이 더 짧고 무게도 현저히 낮아 로봇 관절 및 휴대형 자동화 시스템과 같은 콤팩트하거나 경량화가 필요한 응용 분야에 이상적입니다.

높은 토크 밀도

많은 톱니가 동시에 맞물리기 때문에 접촉 면적이 크고 하중 분포가 균일하여, 소형 폼팩터에서도 높은 토크 출력을 처리할 수 있습니다.

부드러운 작동과 낮은 소음

플렉스스플라인의 유연한 컵 구조는 충격과 진동을 흡수하는 데 도움이 되어, 부드러운 움직임과 낮은 기계 소음을 구현합니다. 따라서 정숙성, 정밀성 또는 클린룸 환경에 매우 적합합니다.

모듈형 설계 호환성

하모닉 드라이브는 서보 모터, 엔코더, 브레이크와 쉽게 통합되어 완전 통합형 관절 모듈을 구성할 수 있습니다. 이러한 모듈형 접근 방식은 설치를 단순화하고, 개발 주기를 단축하며, 엔지니어링 비용을 절감합니다.

하모닉 드라이브 사용 시 중요한 고려 사항

하모닉 드라이브는 청결한 환경에서 설치하십시오. 내부 손상을 방지하기 위해 이물질이 유닛 내부로 들어가지 않도록 하십시오.
설치 전에 정렬 상태와 끼워맞춤 공차를 확인하십시오. 모터 샤프트와 입력 보어의 공차는 H7/h6이어야 합니다. 정렬 불량이나 기울어짐은 하중 불균형을 초래하고 수명을 단축시킬 수 있습니다.
기어 표면과 플렉스스플라인 베어링이 항상 충분히 윤활되도록 하십시오. 효과적인 윤활을 유지하기 위해 톱니 면이 위를 향하도록 장착하는 것은 피하십시오.
웨이브 제너레이터를 설치한 후에는 플렉스스플라인과 서큘러 스플라인 사이에 180° 대칭 맞물림이 이루어지도록 하십시오. 편차가 있으면 진동과 조기 마모가 발생할 수 있습니다.
조립 후 저속 테스트(약 100 rpm)를 수행하십시오. 비정상적인 소음이나 진동이 발생하면 즉시 정지하고 제조업체에 문의하십시오.
입력단과 출력단 모두 적절한 씰링이 필요합니다. 동적 씰에는 립형 오일 씰을 사용하고, 정적 씰에는 O-rings 또는 실란트를 사용하십시오. 씰링 표면에 긁힘이 있거나 정렬이 어긋나지 않도록 하십시오.
작동 중 웨이브 제너레이터가 위를 향하는 경우, 윤활 효율 저하를 보상하기 위해 그리스 양을 늘리십시오.
윤활제 성능은 온도에 따라 저하됩니다. 장기적인 신뢰성을 유지하려면, 고발열단의 온도가 70°C를 초과하지 않도록 하고, 온도 상승은 40°C 이하로 유지하십시오.
