정밀 유성 기어박스 선택 방법: 기어비, 토크 및 서보 모터 매칭에 대한 종합 가이드

소개: 유성 감속기 선정에 기어비 이상의 검토가 필요한 이유

적합한 유성 감속기를 선정하는 것은 자동화 장비, 로봇 시스템, CNC 기계 및 서보 구동 모션 시스템을 설계할 때 중요한 단계입니다.

유성 감속기는 모터 속도를 낮추고 출력 토크를 높이는 것 이상의 역할을 합니다. 감속기의 성능은 위치 결정 정확도, 모션 응답성, 전달 효율, 운전 안정성 및 수명에 직접적인 영향을 줄 수 있습니다.

따라서 장비 제조업체가 정밀 유성 감속기를 선정할 때에는 기어비만을 기준으로 해서는 안 됩니다. 엔지니어는 실제 운전 조건, 입력 및 출력 속도, 필요한 토크, 부하 특성, 전달 효율, 백래시, 회전 관성, 서보 모터 사양 및 설치 치수를 평가해야 합니다.

적절하게 선정된 유성 감속기는 전체 모션 시스템의 일부로 작동해야 하며, 필요한 속도, 토크, 정밀도 및 동적 성능을 달성할 수 있도록 서보 모터와 구동 부하에 맞게 구성되어야 합니다.

이 가이드에서는 엔지니어가 정밀 유성 감속기를 선정할 때 고려해야 할 주요 요소를 설명합니다.

1단계: 실제 운전 조건 확인

유성 감속기 선정의 첫 번째 단계는 감속기가 실제로 어떻게 사용될지를 파악하는 것입니다.

기계마다 부하 특성과 운전 사이클이 다릅니다. 원활하고 연속적인 부하에서 사용되는 감속기는 잦은 가속, 감속, 정역회전 또는 충격 부하가 발생하는 애플리케이션에 사용되는 감속기와 다른 사양이 필요할 수 있습니다.

따라서 애플리케이션은 다음과 같은 요소를 기준으로 평가해야 합니다:

• 부하 유형

• 운전 사이클

• 입력 속도

• 필요한 출력 속도

• 필요한 출력 토크

• 가속 및 감속

• 정역회전 빈도

• 운전 환경

동적 부하는 정적 부하와 크게 다를 수 있으므로 실제 작업 조건은 정밀 모션 시스템에서 특히 중요합니다.

따라서 적합한 유성 감속기는 단순히 최대 정적 부하가 아니라 전체 운전 사이클을 기준으로 선정해야 합니다.

유성 감속기의 기어비는 어떻게 결정합니까？

기어비는 유성 감속기 선정에서 가장 중요한 매개변수 중 하나입니다.

입력 속도와 출력 속도의 기본 관계는 다음과 같이 나타낼 수 있습니다:

• i = n₁ / n₂

• 여기서:

• i = 기어비

• n₁ = 입력 속도

• n₂ = 출력 속도

예를 들어 서보 모터는 비교적 높은 속도로 작동하지만 기계에는 훨씬 낮은 출력 속도가 필요한 경우가 있습니다. 이 경우 유성 감속기는 출력 속도를 낮추는 동시에 사용 가능한 출력 토크를 높입니다.

그러나 기어비가 높을수록 항상 더 좋은 것은 아닙니다.

기어비와 감속 단계 수를 변경하면 출력 속도, 전달 효율, 관성 매칭 및 동적 응답에 영향을 줄 수 있습니다. 따라서 엔지니어는 애플리케이션의 실제 속도 및 토크 요구사항에 따라 기어비를 선정해야 합니다.

고속 서보 시스템에서는 지나치게 높은 감속비가 전체 시스템의 동적 응답에 영향을 줄 수도 있습니다.

단단 유성 감속기와 다단 유성 감속기 중 어느 것이 적합합니까?

유성 감속기는 서로 다른 감속비를 구현하기 위해 다양한 감속 단계 수를 사용할 수 있습니다.

단계 수를 늘리면 일반적으로 더 높은 총 감속비를 얻을 수 있지만, 시스템에 추가 전달 요소가 포함됩니다.

따라서 엔지니어는 단순히 가장 높은 감속비를 선택하기보다는 필요한 기어비를 기준으로 적절한 단계 수를 선정해야 합니다.

자동화 장비와 서보 모션 시스템의 경우, 이상적인 해결책은 다음 요소 간의 적절한 균형을 유지하면서 필요한 출력 속도와 토크를 달성하는 것입니다:

• 기어비

• 전달 효율

• 동적 응답

• 토크 용량

• 시스템 크기

적절하게 선정된 유성 감속기는 시스템 성능을 불필요하게 저하시키지 않으면서 필요한 감속을 제공할 수 있습니다.

유성 감속기 선정에서 출력 토크가 중요한 이유

유성 감속기의 주요 기능 중 하나는 고속 모터 회전을 저속·고토크 출력으로 변환하는 것입니다.

필요한 기어비를 결정한 후에는 엔지니어가 감속기 출력에서 실제로 필요한 토크를 확인해야 합니다.

다음과 같은 여러 토크 조건을 고려해야 합니다:

• 정격 운전 토크

• 실제 작업 토크

• 가속 및 감속 중 피크 토크

• 순간 토크 또는 충격 토크

기계가 자주 기동, 정지, 방향 전환을 하거나 관성이 큰 부하를 구동하는 경우, 정적 부하만을 기준으로 감속기를 선정하는 것은 충분하지 않을 수 있습니다.

고동적 자동화 시스템에서는 감속기가 가속, 감속 및 반복적인 방향 전환 중 발생하는 동적 부하를 처리할 수 있어야 합니다.

전달 효율이 중요한 이유

전달 효율은 정밀 유성 감속기를 비교할 때 고려해야 할 또 다른 중요한 요소입니다.

동일한 입력 동력에서 전달 효율이 높을수록 전달 시스템 내부에서 손실되는 에너지가 적습니다.

연속적으로 운전되는 장비의 경우 전달 효율은 다음 요소에 영향을 줄 수 있습니다:

• 발열

• 에너지 소비

• 연속 운전 안정성

• 전체 시스템 효율

따라서 유성 감속기 선정은 기어비와 정격 토크에만 초점을 맞춰서는 안 됩니다. 엔지니어는 애플리케이션의 실제 운전 조건에서 전달 효율도 고려해야 합니다.

백래시가 위치 결정 정확도에 영향을 미치는 이유

정밀 모션 제어 시스템에서 백래시는 중요한 성능 매개변수입니다.

출력축이 방향을 전환할 때 전달 장치 내부의 기계적 간극으로 인해 입력 움직임과 실제 출력 움직임 사이에 차이가 발생할 수 있습니다.

과도한 백래시는 다음 요소에 영향을 줄 수 있습니다:

• 위치 결정 정확도

• 반복 정밀도

• 정역회전 일관성

• 궤적 제어

• 모션 응답

이는 정역 동작을 자주 수행하는 CNC 기계, 로봇, 정밀 자동화 장비 및 서보 위치 결정 시스템에서 특히 중요합니다.

정밀한 위치 결정과 빈번한 방향 전환이 필요한 애플리케이션에서는 저백래시 정밀 유성 감속기가 전체 모션 일관성을 향상시키는 데 도움이 될 수 있습니다.

회전 관성과 서보 시스템의 동적 응답

회전 관성은 유성 감속기 선정 시 간과해서는 안 되는 또 다른 매개변수입니다.

서보 모션 시스템에서는 모터 관성, 감속기 특성 및 부하 관성 간의 관계가 시스템의 동적 성능에 영향을 줄 수 있습니다.

부적절한 관성 관계는 다음 요소에 영향을 줄 수 있습니다:

• 가속 성능

• 감속 성능

• 응답 속도

• 제어 안정성

• 위치 결정 성능

이러한 이유로 유성 감속기를 독립적인 기계 부품으로만 선정해서는 안 됩니다.

서보 모터, 유성 감속기 및 구동 부하는 하나의 완전한 모션 시스템으로 평가해야 합니다.

유성 감속기를 서보 모터에 맞추는 방법

감속기 요구사항을 결정한 후에는 서보 모터와의 호환성도 확인해야 합니다.

고려해야 할 모터 사양은 다음과 같습니다:

• 정격 토크

• 최대 토크

• 정격 속도

• 최대 속도

• 모터 축 치수

• 장착 플랜지 치수

• 설치 공간

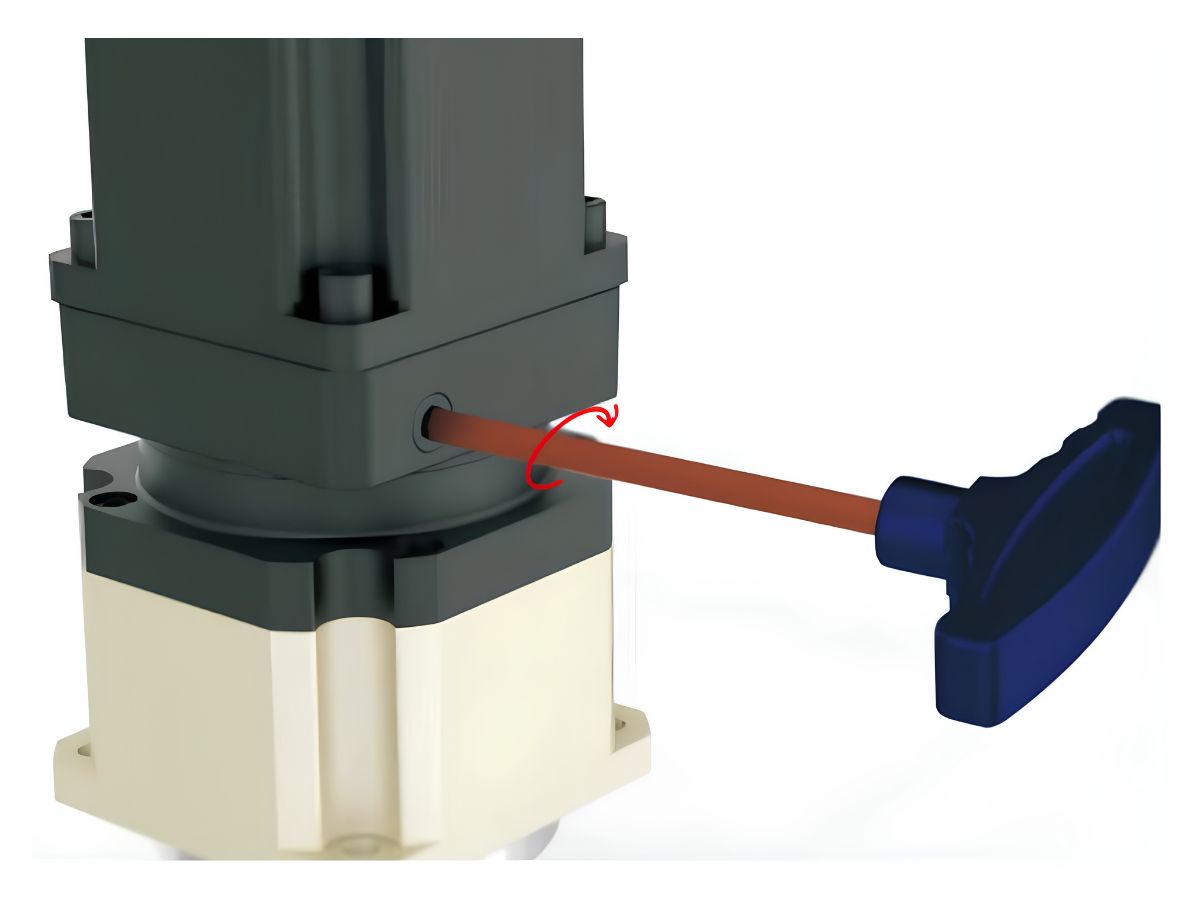

감속기 입력 인터페이스는 선택한 모터와 호환되어야 합니다.

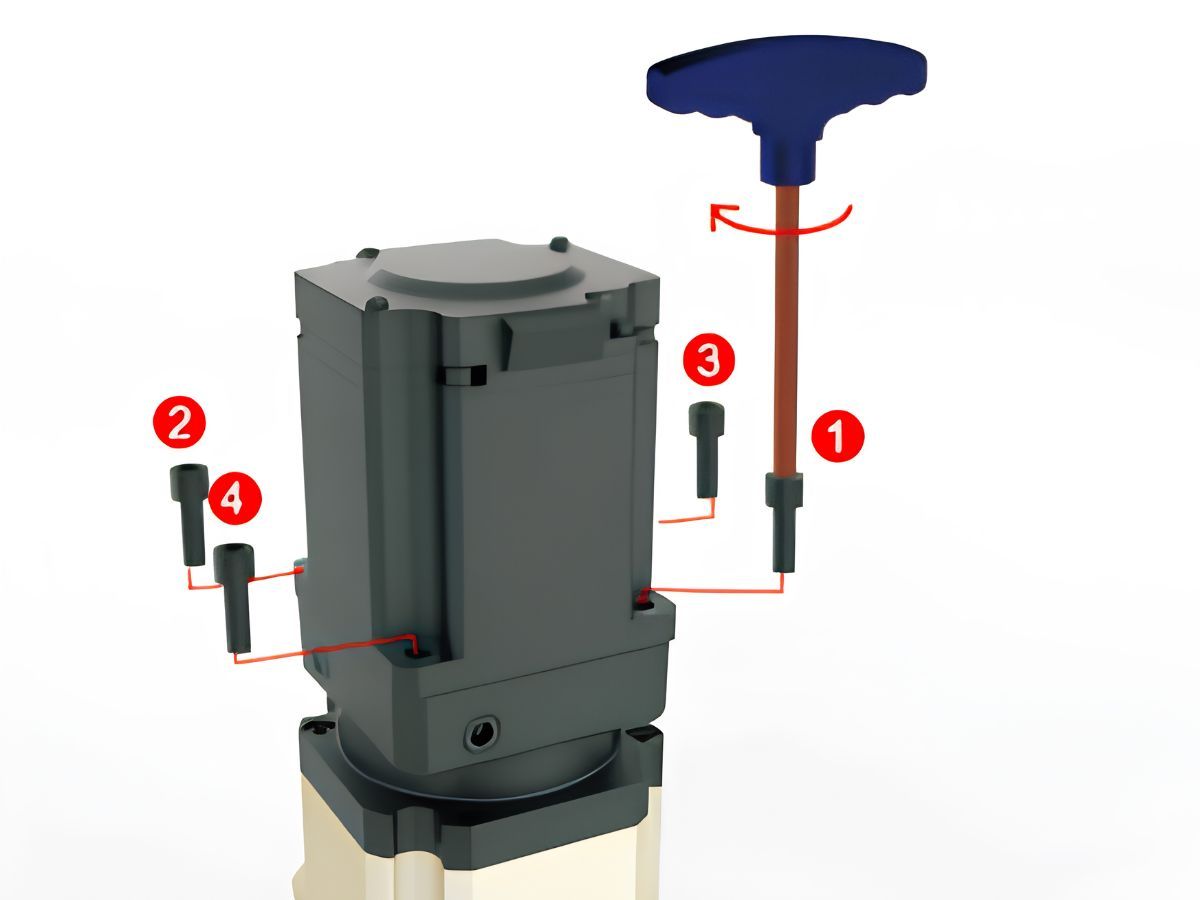

따라서 감속기를 독립적으로 선정하기보다 선정 과정에서 감속기 사양을 실제 서보 모터 모델과 연결해야 합니다.

모터와 감속기를 적절히 매칭하면 완전하고 신뢰성 있는 서보 구동 시스템을 구성하는 데 도움이 됩니다.

기계적 치수와 인터페이스가 중요한 이유

토크, 기어비 및 정밀도가 애플리케이션 요구사항을 충족하더라도 기계적 인터페이스가 장비와 일치하지 않으면 유성 감속기를 직접 설치할 수 없습니다.

따라서 엔지니어는 다음 항목을 확인해야 합니다:

• 입력 플랜지 치수

• 모터 축 치수

• 출력 플랜지 치수

• 장착 홀

• 센터 홀

• 외경

• 전체 길이

• 설치 방향

이 단계에서는 CAD 도면과 기술 도면이 특히 중요합니다.

주문하기 전에 장비 제조업체는 최종 감속기 모델과 기계적 치수를 실제 기계 설계와 대조하여 확인해야 합니다.

이를 통해 장비 조립 중 설치 간섭과 불필요한 기계적 변경을 방지할 수 있습니다.

운전 조건이 유성 감속기 선정에 미치는 영향

기계 및 전달 매개변수 외에도 작업 환경을 고려해야 합니다.

참고 자료에는 다음과 같은 운전 조건이 명시되어 있습니다:

운전 온도: -10°C ~ +90°C

보호 등급: IP54/IP65

윤활 및 장착 조건도 애플리케이션에 따라 평가해야 합니다.

정밀 유성 감속기를 선정하기 전에 엔지니어는 다음 사항을 확인해야 합니다:

운전 온도가 지정된 범위 내에 있는지 여부

장비가 먼지, 습기 또는 기타 오염 물질에 노출되는지 여부

설치 방향이 적합한지 여부

윤활 방식이 애플리케이션에 적합한지 여부

이러한 요소는 감속기의 신뢰성과 장기 운전 성능에 직접적인 영향을 줄 수 있습니다.

정밀 유성 감속기에서 소음이 중요한 이유

소음은 특정 애플리케이션에서 중요할 수 있는 또 다른 성능 요소입니다.

고속 서보 시스템, 의료 장비, 실험실 장비 및 정밀 자동화 기계는 운전 소음과 모션의 원활성에 대해 더 엄격한 요구사항을 가질 수 있습니다.

감속기 소음은 다음과 같은 요소의 영향을 받을 수 있습니다:

• 기어 제조 정밀도

• 조립 정밀도

• 베어링 상태

• 윤활

• 입력 속도

따라서 정밀 유성 감속기를 비교할 때 엔지니어는 토크, 기어비, 정밀도 및 운전 속도와 함께 소음 성능을 평가해야 합니다.

HONPINE 정밀 유성 감속기 솔루션

로봇, 자동화 장비, CNC 기계 및 서보 구동 모션 시스템에 적합한 유성 감속기를 선정하려면 기어비, 출력 토크, 효율, 백래시, 관성, 설치 치수 및 운전 조건 간의 균형이 필요합니다.

HONPINE은 모션 제어 및 산업 자동화 애플리케이션을 위한 정밀 유성 감속기 솔루션을 제공합니다.

선정 과정은 다음 단계에 따라 구성할 수 있습니다:

운전 조건 결정

↓

입력 및 출력 속도 결정

↓

필요한 기어비 계산

↓

출력 토크 확인

↓

효율 및 관성 매칭 평가

↓

백래시 및 위치 결정 요구사항 확인

↓

서보 모터 매칭

↓

기계적 치수 확인

↓

운전 환경 확인

이러한 체계적인 접근 방식은 장비 제조업체가 전체 서보 모션 시스템에 적절하게 맞는 유성 감속기를 선정하는 데 도움이 됩니다.

결론: 전체 시스템을 기준으로 유성 감속기 선정 시작

정밀 유성 감속기를 선정하는 것은 단순히 기어비나 정격 토크를 선택하는 문제가 아닙니다.

정밀 자동화 장비와 서보 모션 시스템에서는 전체 전달 시스템을 평가하는 것이 핵심입니다.

입력 및 출력 속도부터 기어비와 출력 토크, 백래시와 위치 결정 정확도부터 전달 효율, 회전 관성, 소음, 모터 호환성 및 운전 조건에 이르기까지 각 매개변수가 최종 모션 성능에 영향을 줄 수 있습니다.

따라서 가장 적합한 유성 감속기는 반드시 개별 사양이 가장 높은 제품이 아닙니다. 해당 기계의 운전 조건과 서보 시스템에 가장 잘 맞는 제품입니다.

정밀 모션 전달 분야의 경험을 바탕으로 HONPINE은 로봇, 산업 자동화, CNC 장비 및 기타 서보 구동 애플리케이션을 위한 유성 감속기 솔루션을 제공하여 장비 제조업체가 더욱 정확하고 효율적이며 신뢰성 높은 모션 시스템을 개발할 수 있도록 지원합니다.
