휴머노이드 및 휠 로봇용 로봇 관절 모터: 적합한 관절 액추에이터를 선택하는 방법

소개

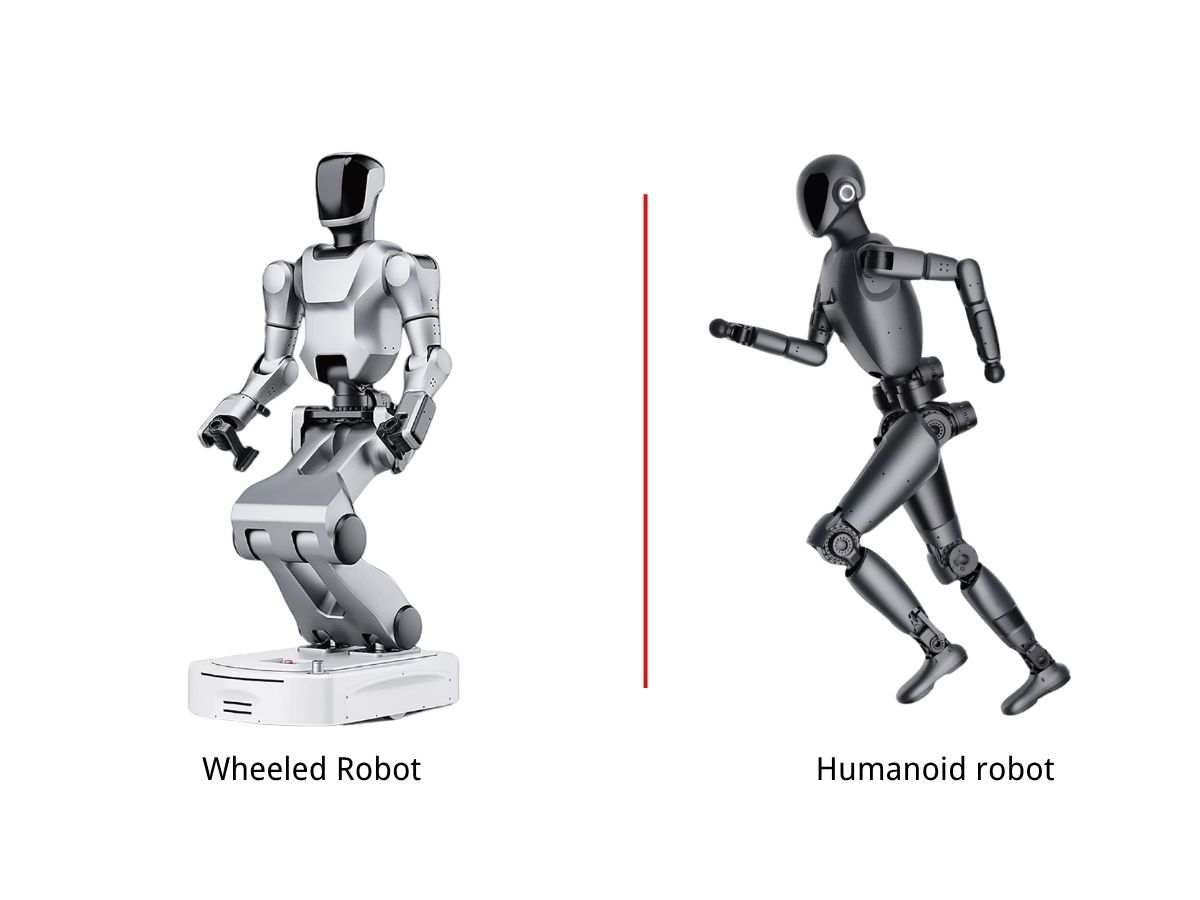

사람들이 로봇 관절 모터를 떠올릴 때 휴머노이드 로봇을 가장 먼저 생각하는 경우가 많습니다. 휴머노이드 로봇에는 고관절, 무릎, 발목, 어깨, 팔꿈치, 손목, 허리, 목, 손을 포함해 독립적으로 제어되는 수십 개의 관절이 포함될 수 있습니다. 각 관절은 소형·경량·고정밀 구조를 유지하면서 동적 하중에서 안정적으로 작동하고, 제어된 회전 운동을 생성해야 합니다.

그러나 로봇 관절 모터는 휴머노이드 로봇에만 사용되는 것은 아닙니다. 바퀴형 로봇이 단순한 이동 플랫폼에서 이동 조작, 검사 및 서비스 시스템으로 발전함에 따라 로봇 팔, 회전식 헤드, 팬틸트 메커니즘, 그리퍼 및 기타 다관절 구조가 점점 더 많이 탑재되고 있습니다. 이러한 메커니즘에도 소형화되고 정밀하게 제어되는 회전 관절이 필요합니다.

따라서 중요한 질문은 로봇이 휴머노이드인지 바퀴형인지가 아닙니다. 로봇이 어떤 종류의 관절 운동을 수행해야 하는지가 핵심입니다.

휴머노이드 로봇의 고관절과 이동 로봇 로봇 팔의 팔꿈치는 요구되는 토크가 크게 다를 수 있지만, 두 관절 모두 제어된 회전 액추에이터에 의존합니다. 로봇 헤드는 휴머노이드 로봇의 무릎보다 훨씬 낮은 토크가 필요할 수 있지만, 위치 정확도와 동작의 부드러움은 그만큼 중요할 수 있습니다.

이 때문에 로봇 관절 모터는 다양한 다관절 로봇 시스템을 구성하는 기본 요소가 됩니다.

로봇 관절 모터가 로봇의 핵심 구성 요소가 되는 이유？

로봇 관절 모터는 단순히 회전을 발생시키는 모터로 보아서는 안 됩니다. 현대 로봇 시스템에서 관절은 모터, 감속기, 엔코더, 드라이버 전자장치, 베어링, 하우징 및 제어 시스템이 함께 작동하는 완전한 전기기계 장치입니다.

일반적인 통합 구조는 다음과 같이 나타낼 수 있습니다:

모터 + 감속기 + 엔코더 + 드라이버 = 통합형 로봇 관절 모터

애플리케이션에 따라 토크 감지, 제동, 온도 모니터링, 통신 인터페이스와 같은 추가 기능도 관절에 통합할 수 있습니다.

이러한 구조는 로봇 제조업체가 기계를 설계하는 방식을 변화시킵니다. 엔지니어는 각 구성 요소를 개별적으로 선택한 후 최종 관절에 통합하는 대신, 정의된 기계·전기·통신 인터페이스를 갖춘 표준화된 관절 모듈을 사용할 수 있습니다.

이는 로봇 관절의 수가 증가할수록 특히 큰 가치를 가집니다. 휴머노이드 로봇에는 수십 개의 구동 축이 필요할 수 있으며, 로봇 팔, 회전식 헤드 및 조작 시스템을 갖춘 이동 로봇에도 여러 개의 독립적으로 제어되는 관절이 포함될 수 있습니다.

로봇에 관절이 많을수록 표준화되고 반복 가능한 액추에이터 구조의 가치가 더욱 커집니다.

휴머노이드 로봇의 로봇 관절 모터 요구 사항

휴머노이드 로봇은 액추에이터가 사람의 신체 규모에 맞는 기계 구조 안에 들어가면서도 동적 운동에 필요한 충분한 토크를 발생시켜야 하므로 로봇 관절 모터에 가장 까다로운 요구 사항을 제시합니다.

고관절, 무릎 및 발목 관절은 로봇 중량의 상당 부분을 지지하면서 높은 연속 토크와 피크 토크를 필요로 할 수 있습니다. 동시에 어깨, 팔꿈치, 손목 및 목 관절에는 토크, 속도, 소형화, 위치 정확도 측면에서 서로 다른 조합이 요구됩니다.

따라서 휴머노이드 로봇은 신체 전체에 동일한 액추에이터 하나만 사용할 수 없습니다.

고관절에 사용되는 액추에이터는 높은 토크 밀도와 기계적 강성을 우선시할 수 있지만, 손목 액추에이터는 가벼운 중량, 작은 치수 및 정밀한 위치 제어를 더욱 중요하게 여길 수 있습니다. 목 또는 헤드 액추에이터는 상대적으로 낮은 토크만 필요로 하는 대신 뛰어난 동작 부드러움과 각도 위치 제어 성능이 필요할 수 있습니다.

이러한 이유로 실용적인 휴머노이드 로봇 액추에이터 플랫폼은 일관된 시스템 구조를 유지하면서 여러 토크 및 크기 등급을 제공해야 하는 경우가 많습니다.

핵심 과제는 액추에이터가 지나치게 무겁거나 커지지 않도록 하면서 충분한 관절 성능을 확보하는 것입니다. 로봇 관절에 추가되는 1kg마다 다른 관절이 받는 동적 하중에 영향을 줄 수 있으며, 에너지 소비를 증가시키고 로봇 전체의 동작 특성을 변화시킬 수 있습니다.

이 때문에 토크 밀도, 소형화, 기계적 강성, 열 성능 및 피드백 정확도는 휴머노이드 로봇 관절 모터를 평가하는 중요한 기준이 되었습니다.

바퀴형 로봇에서도 중요한 로봇 관절 모터

바퀴형 로봇은 주로 이동 플랫폼의 관점에서 논의되는 경우가 많지만, 그 기계 구조는 이동 베이스를 훨씬 넘어 확장될 수 있습니다.

현대의 바퀴형 로봇에는 조작을 위한 로봇 팔, 인식을 위한 회전식 헤드, 센서 위치 조정을 위한 팬틸트 메커니즘 또는 다축 검사 시스템이 탑재될 수 있습니다. 이러한 다관절 메커니즘이 추가되면 로봇에는 여러 개의 제어된 회전 관절이 필요합니다.

예를 들어 이동 조작 로봇은 어깨 관절, 팔꿈치 관절, 손목 관절 및 엔드 이펙터 메커니즘으로 구성된 기계적 체인을 가질 수 있습니다. 로봇은 이동 플랫폼을 통해 환경을 이동하지만, 조작 기능은 다른 로봇 팔과 동일한 기본 원리에 의존합니다. 즉, 각 회전 관절에는 제어된 토크, 정확한 위치 제어, 적절한 강성 및 신뢰성 있는 피드백이 필요합니다.

로봇 헤드에도 동일한 원리가 적용됩니다.

바퀴형 검사 로봇은 회전식 헤드에 카메라, 깊이 센서 또는 기타 인식 시스템을 장착할 수 있습니다. 헤드는 주변 환경을 지속적으로 스캔하거나, 대상을 추적하거나, 특정 센서 방향을 유지해야 할 수 있습니다. 이러한 애플리케이션에서는 액추에이터에 휴머노이드 로봇의 고관절이나 무릎과 같은 매우 높은 토크가 반드시 필요한 것은 아니지만, 낮은 백래시, 소형 치수, 부드러운 회전 및 정확한 위치 제어가 더욱 중요할 수 있습니다.

따라서 바퀴형 로봇에서 로봇 관절 모터의 활용은 주 이동 시스템을 대체하는 것으로 이해해서는 안 됩니다. 이는 기본적인 이동 외에 로봇이 수행하는 다관절 기능이 증가하고 있음을 의미합니다.

로봇 관절마다 서로 다른 모터 특성이 필요한 이유

로봇 관절 모터의 요구 사항은 주로 관절의 기능에 의해 결정됩니다.

이 비교를 통해 정격 출력만을 기준으로 로봇 관절 모터를 선정하는 것이 충분하지 않다는 점을 알 수 있습니다.

고토크 액추에이터는 휴머노이드 로봇의 무릎에 적합할 수 있지만 로봇 헤드에는 불필요하게 클 수 있습니다. 반대로 저관성과 정밀한 위치 제어에 최적화된 액추에이터는 중량이 큰 로봇 팔 관절에 필요한 연속 토크를 충분히 제공하지 못할 수 있습니다.

올바른 접근 방식은 각 관절의 실제 토크, 속도, 듀티 사이클, 기계적 강성, 설치 공간 및 피드백 요구 사항에 액추에이터를 맞추는 것입니다.

하모닉 관절 모터가 로봇 관절에 적합한 이유？

다양한 동력 전달 기술 중 하모닉 감속 방식은 높은 감속비, 낮은 백래시, 소형 치수 및 높은 위치 정확도가 필요한 로봇 관절에 특히 적합합니다.

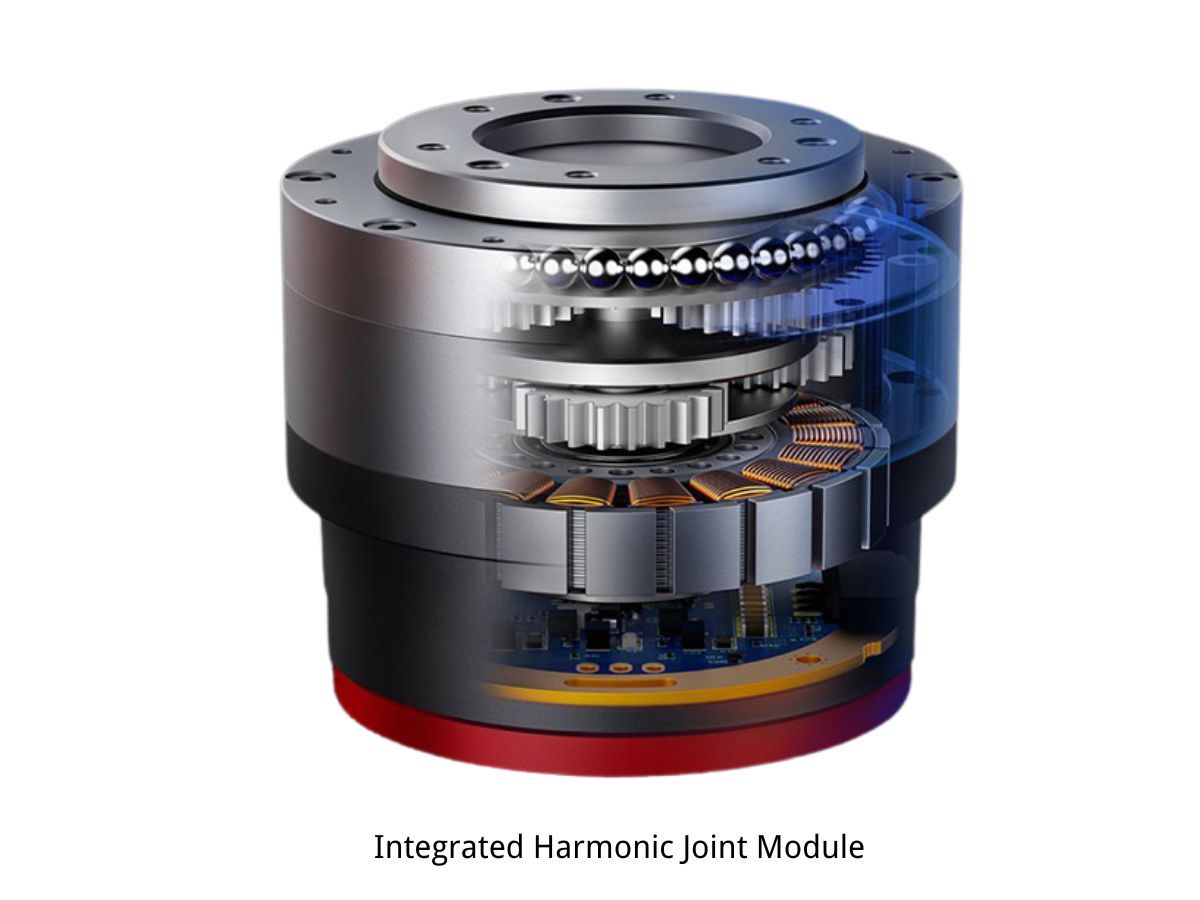

하모닉 기반 로봇 관절 모터는 모터와 하모닉 감속기를 결합하여 고속 모터 회전을 제어된 고토크 출력 운동으로 변환합니다.

공간 제약이 엄격한 애플리케이션에서는 이러한 구조가 출력 토크와 패키지 크기 사이에서 유용한 균형을 제공할 수 있습니다.

낮은 백래시는 정밀 로봇 관절의 또 다른 중요한 장점입니다. 여러 관절이 함께 작동할 때 동력 전달 오차가 엔드 이펙터 또는 로봇 본체의 최종 위치에 영향을 줄 수 있습니다. 따라서 백래시가 낮은 동력 전달 방식은 관절의 전반적인 제어성을 향상시키는 데 도움이 될 수 있습니다.

그러나 하모닉 감속 방식이 모든 로봇 관절에 적용되는 만능 해법이라고 보아서는 안 됩니다. 감속비, 출력 속도, 효율, 백드라이버빌리티, 비틀림 강성, 열 성능 및 듀티 사이클을 모두 함께 평가해야 합니다.

따라서 올바른 질문은 하모닉 관절 모터가 다른 모든 액추에이터보다 우수한가가 아니라, 해당 특성이 대상 관절의 구체적인 요구 사항에 부합하는가입니다.

통합형 로봇 관절 모터와 모터·감속기 분리 방식 비교

기존 로봇 관절은 모터, 감속기, 엔코더 및 드라이버를 별도의 구성 요소로 사용하는 경우가 많습니다. 이 방식은 엔지니어가 각 구성 요소를 독립적으로 교체하거나 수정할 수 있어 개발 과정에서 유연성을 제공합니다.

그러나 로봇 시스템이 더 높은 통합도와 대규모 생산을 지향함에 따라 통합형 로봇 관절 모터의 장점이 점점 분명해지고 있습니다.

모터, 감속기, 엔코더 및 전자장치를 하나의 모듈로 설계하면 최종 조립 과정에서 해결하는 대신 처음부터 기계적 인터페이스를 최적화할 수 있습니다. 또한 모터와 동력 전달 장치를 중심으로 하우징을 설계하여 구조적 강성과 열전도 성능을 향상시킬 수 있습니다.

통합은 외부 배선의 복잡성도 줄일 수 있습니다. 이는 반복적인 케이블 굽힘과 간섭으로 인해 신뢰성 문제가 발생할 수 있는 회전 관절 주변에서 특히 중요합니다.

또 다른 중요한 장점은 제조 일관성입니다. 로봇 공장에서 모든 모터, 감속기, 엔코더 및 드라이브를 개별적으로 조립하고 보정하는 대신, 완전한 관절 모듈을 납품 전에 시험하고 보정할 수 있습니다.

관절이 많은 로봇에서는 이를 통해 조립 및 시운전의 복잡성을 크게 줄일 수 있습니다.

그러나 통합이 반드시 모든 구성 요소를 가능한 한 작은 공간에 물리적으로 집약해야 한다는 의미는 아닙니다. 초기 관절 구조 설계 단계에서 열 경로, 유지보수 요구 사항, 센서 배치 및 기계적 강성을 고려해야 합니다.

따라서 진정한 통합 관절은 단순히 구성 요소를 하나의 하우징 안에 넣은 것이 아닙니다. 기계적, 전기적, 열적 및 제어 요구 사항을 동시에 고려하여 설계된 관절 시스템입니다.

적합한 로봇 관절 모터를 선택하는 방법？

로봇 관절 모터의 선정은 모터의 정격 출력이 아니라 필요한 출력 운동에서 시작해야 합니다.

먼저 엔지니어는 실제 작동 조건에서 필요한 연속 출력 토크와 피크 출력 토크를 결정해야 합니다. 피크 토크에 도달하는 시간이 1초 미만인 로봇 관절은 무거운 하중을 지속적으로 유지하는 관절과 요구 사항이 크게 다릅니다.

출력 속도도 동일하게 중요합니다. 모터는 비교적 높은 속도로 작동할 수 있지만, 최종 관절 속도와 출력 토크는 감속기가 결정합니다. 따라서 감속비는 한 가지 매개변수만 극대화하는 것이 아니라 토크와 속도를 모두 고려하여 선정해야 합니다.

그 다음에는 애플리케이션의 정밀도 요구 사항에 따라 기계적 강성과 백래시를 평가해야 합니다. 고정밀 로봇 팔, 휴머노이드 관절 및 위치 결정 메커니즘은 요구 수준이 낮은 회전 메커니즘과 크게 다른 동력 전달 특성을 필요로 할 수 있습니다.

피드백 구조도 중요한 고려 사항입니다. 모터측 엔코더는 고속 모터 제어를 제공할 수 있으며, 출력측 엔코더는 최종 관절 위치에 대한 보다 직접적인 정보를 제공할 수 있습니다. 고급 로봇 애플리케이션에서는 듀얼 엔코더 구조를 통해 추가적인 제어 및 피드백 기능을 확보할 수 있습니다.

열 성능은 실제 작동 사이클을 사용하여 평가해야 합니다. 짧은 시간 동안의 피크 토크 데이터만으로는 동적 하중에서 지속적으로 작동하는 관절의 성능을 정확하게 나타낼 수 없습니다.

마지막으로 엔지니어는 액추에이터의 중량, 치수, 통신 인터페이스, 배선 요구 사항, 유지보수 전략 및 통합 수준을 고려해야 합니다.

따라서 최고의 로봇 관절 모터는 반드시 가장 높은 토크나 출력을 가진 제품이 아닙니다. 사용 가능한 기계적 공간 안에서 필요한 토크, 속도, 정밀도, 강성, 열 성능 및 통합 수준을 제공하는 제품입니다.

모듈형 로봇 관절 모터가 더욱 중요해지는 이유？

로봇 제조업체가 다양한 플랫폼과 세대의 로봇을 개발함에 따라 모듈형 액추에이터 플랫폼의 필요성이 커지고 있습니다.

관절마다 요구되는 성능 수준은 다르지만, 관절마다 전기 및 기계 구조 전체를 다시 설계하면 불필요한 엔지니어링 작업이 발생합니다.

모듈형 로봇 관절 모터 플랫폼은 공통된 기계 및 전기 설계 원칙을 유지하면서 여러 액추에이터 크기와 토크 등급을 제공할 수 있습니다.

예를 들어 로봇 제조업체는 휴머노이드 로봇의 고관절에 고토크 액추에이터를, 팔꿈치에 중형 액추에이터를, 손목이나 로봇 헤드에 소형 액추에이터를 사용할 수 있습니다.

각 액추에이터는 서로 다를 수 있지만 전체 개발 방법론은 일관되게 유지됩니다.

이러한 접근 방식은 개발 주기를 단축하고 시험을 간소화하며, 프로토타입 로봇에서 양산 플랫폼으로 확장하는 작업을 용이하게 할 수 있습니다.

따라서 여러 로봇 제품을 개발하는 제조업체에게 모듈화는 개별 액추에이터의 성능만큼 중요할 수 있습니다.

로봇 관절 모터의 미래

로봇 관절 모터의 발전은 더욱 심층적인 통합을 향해 나아가고 있습니다.

미래의 액추에이터 모듈은 모터, 정밀 감속기, 엔코더, 드라이브 전자장치, 토크 감지, 온도 모니터링, 통신 및 안전 기능을 포함해 더 많은 기능을 표준화된 기계 패키지 안에 통합할 가능성이 높습니다.

이는 로봇 관절이 명령을 수신하고, 토크를 생성하며, 자체 작동 상태를 측정하고, 로봇 컨트롤러와 통신할 수 있는 독립적인 전기기계 장치로 점점 발전한다는 의미입니다.

이러한 추세는 특히 휴머노이드 로봇 분야에서 뚜렷하게 나타나지만, 관련 기술은 로봇 팔, 이동 조작 로봇, 검사 로봇, 협동 로봇, 사족 보행 로봇 및 기타 다관절 시스템에도 적용될 수 있습니다.

이러한 플랫폼 전반에 공통적으로 요구되는 것은 로봇의 형태나 이동 방식이 아닙니다.

소형화되고 고도로 통합된 관절에서 정밀하고 제어된 회전 운동을 생성하는 능력입니다.

결론

로봇 관절 모터는 더 이상 휴머노이드 로봇에만 한정된 구성 요소가 아닙니다.

휴머노이드 로봇은 고관절, 무릎, 발목, 어깨, 팔꿈치, 손목, 목 및 손 전반에 걸쳐 수많은 관절 모터를 필요로 합니다. 한편 바퀴형 로봇에는 점점 더 로봇 팔, 회전식 헤드, 팬틸트 시스템, 검사 메커니즘 및 기타 다관절 구조가 장착되고 있으며, 이러한 구조 역시 제어된 회전 관절에 의존합니다.

따라서 중요한 구분 기준은 로봇이 휴머노이드인지 바퀴형인지가 아닙니다.

각 관절이 무엇을 수행해야 하는지가 핵심입니다.

고하중 휴머노이드 관절은 토크 밀도, 강성, 열 용량 및 동적 응답을 우선시할 수 있습니다. 로봇 팔 관절은 토크, 속도, 정밀도 및 반복성 사이의 균형이 필요할 수 있습니다. 로봇 헤드와 팬틸트 메커니즘은 낮은 백래시, 위치 정확도, 소형화 및 부드러운 동작을 더욱 중요하게 여길 수 있습니다.

이 때문에 로봇 관절 모터의 선정은 로봇의 전체 분류가 아니라 관절의 실제 요구 사항에서 시작해야 합니다.

휴머노이드 로봇, 이동 조작 로봇, 검사 로봇, 로봇 팔 및 기타 다관절 로봇 시스템에서 모터, 정밀 감속기, 엔코더 및 드라이브를 결합한 통합형 로봇 관절 모터는 소형 고성능 로봇 관절을 구축하기 위한 표준화된 기반을 제공할 수 있습니다.

로봇 구동 기술의 미래는 단순히 모터의 출력을 높이는 데 있지 않습니다. 로봇의 구체적인 운동 요구 사항에 맞게 최적화된 시스템 안에 토크 생성, 동력 전달, 피드백, 제어 및 기계 구조를 통합한 관절 모듈을 만드는 데 있습니다.
