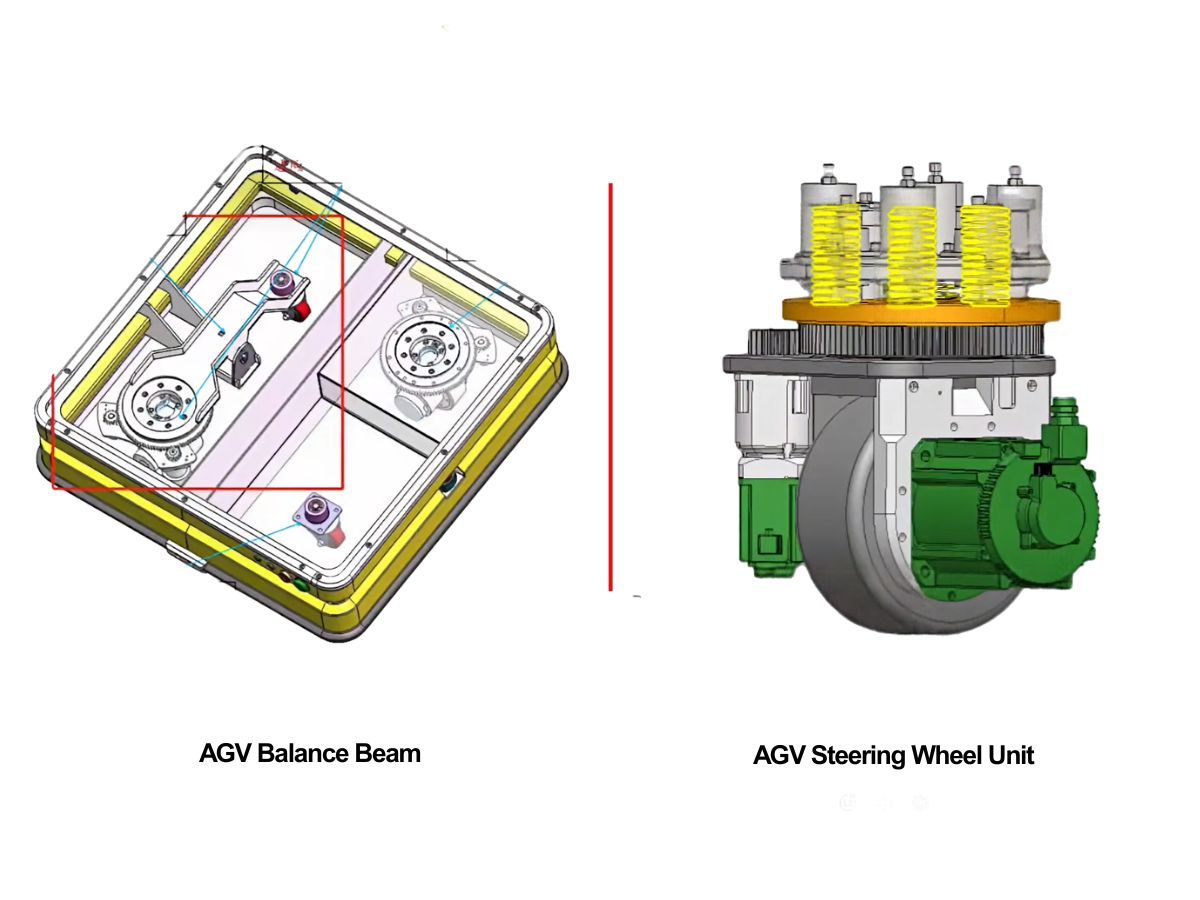

AGV 서스펜션: 밸런스 빔과 스프링 장착 조향 구동 유닛 중 무엇을 선택해야 할까요?

자동 유도 차량(AGV)에 밸런스 빔을 사용해야 할까요, 아니면 서스펜션이 장착된조향 구동 유닛을 사용해야 할까요? 선택은 차량의 하중 범위, 바닥 상태 및 운전 요구 사항에서 시작됩니다. 이 가이드에서는 HONPINE이 두 가지 방식을 비교하고 AGV 서스펜션 시스템 선택 시 주요 고려 사항을 설명합니다.

서스펜션이 장착된 AGV 조향 구동 유닛이란?

서스펜션이 장착된AGV 조향 구동 유닛은 스프링 장착 어셈블리와 같은 서스펜션 메커니즘에 구동 및 조향 기능을 결합한 장치입니다.

서스펜션은 허용된 작동 스트로크 내에서 휠 유닛이 차량 섀시에 대해 수직으로 움직일 수 있도록 합니다. 이는 구동 휠이 낮은 지점을 만났을 때 접촉을 잃는 대신 바닥 높이의 변화를 따라가도록 도와줍니다. 휠에 과부하를 주지 않으면서 견인력을 유지하려면 적절한 스프링 예압과 서스펜션 조정이 중요합니다. 이 설계의 목적은 바닥의 불규칙성을 수용하고 구동 유닛 및 섀시에 전달되는 충격을 줄이는 것입니다. 이 방식을 평가할 때는 허용 휠 하중, 사용 가능한 서스펜션 스트로크 및 댐핑 요구 사항을 확인해야 합니다.

유지보수도 선택 과정에 포함해야 합니다. 스프링, 가이드, 장착 하드웨어 및 댐퍼가 있는 경우 해당 구성품 제조업체의 요구 사항에 따라 점검, 조정 또는 교체를 계획하십시오.

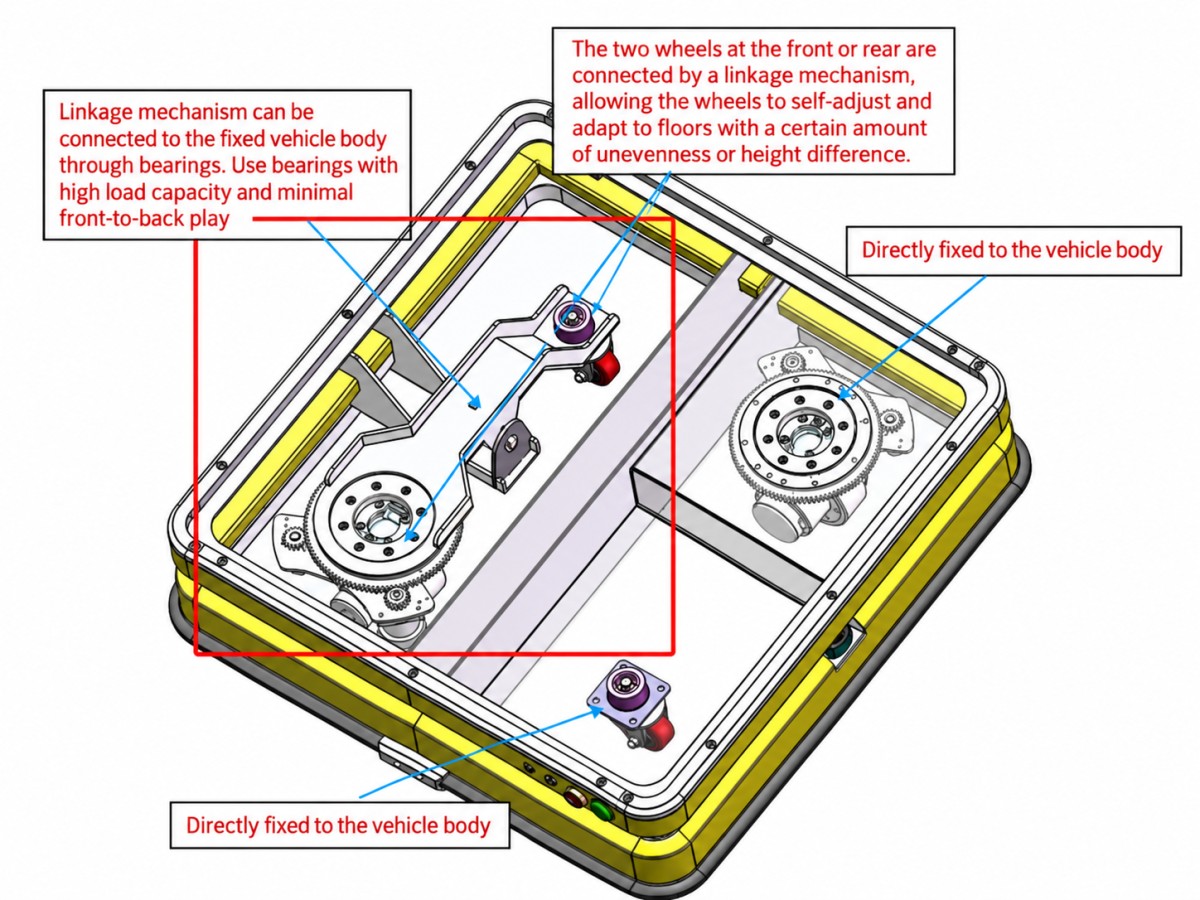

AGV 밸런스 빔이란?

이퀄라이징 빔 또는 로커 빔이라고도 하는 AGV 밸런스 빔은 시소처럼 작동하는 피벗식 기계 연결 장치입니다.

2륜 구성에서 빔은 한쪽 휠이 위로 움직이는 동안 다른 쪽 휠은 섀시에 대해 아래로 움직일 수 있게 합니다. 메커니즘의 허용 이동 범위 내에서 이는 휠이 바닥과의 접촉을 유지하도록 돕고 지지 하중을 두 휠 사이에 분배합니다. 밸런스 빔 레이아웃은 고르지 않은 바닥과 무부하 및 완전 적재 상태 간의 큰 차이를 해결하기 위해 중부하 AGV용으로 특별히 개발되었습니다.

그러나 휠 접촉을 유지한다고 해서 충분한 견인력이나 균등한 하중이 자동으로 보장되는 것은 아닙니다. 하중 분배는 빔 형상과 휠 구성에 따라 달라지므로, 설계는 구동 휠의 정격을 초과하지 않으면서 충분한 하중이 가해지도록 해야 합니다.

2미터톤을 초과하는 하중을 운반하는 AGV를 포함한 중부하 프로젝트의 경우, 초기 설계 비교에 밸런스 빔 레이아웃을 포함할 가치가 있습니다. 이를 자동 선택 규칙이 아닌 평가의 출발점으로 보아야 합니다.

AGV 서스펜션 비교: 스프링 장착 구동 유닛과 밸런스 빔

다음 표는 이 글에서 논의한 일반적인 구성에 대한 실용적인 선택 참고 자료를 제공합니다. 이는 보편적인 성능 순위가 아니며, 최종 평가는 제안된 설계의 사양과 형상을 사용해야 합니다.

위의 기계적 차이는 단순한 “양호 대 우수” 등급보다 하중 범위와 휠 접촉 요구 사항이 더 중요한 이유를 설명합니다. 공개된 AGV 설계는 스프링 예압 제약과 밸런스 빔 메커니즘의 하중 분담 역할을 모두 보여줍니다.

적합한 AGV 서스펜션 시스템을 선택하는 방법은?

경부하 및 중부하 AGV용

비교적 평탄한 실내 바닥에서 주로 작동하는 경부하 또는 중부하 AGV의 경우, 스프링 장착 조향 구동 유닛은 먼저 평가할 합리적인 옵션입니다.

하중 정격과 수직 스트로크가 경로 및 운전 조건에 부합하는지 확인하십시오. 서스펜션을 한 가지 조건만을 기준으로 선정하지 말고, 평가에 무부하 차량과 완전 적재 차량을 모두 포함하십시오.

중부하 AGV 및 고르지 않은 바닥용

더 무거운 차량 또는 바닥 높이 차이로 인해 휠 하중 손실 위험이 있는 적용 분야의 경우, 비교 대상에 밸런스 빔 메커니즘을 포함하십시오.

제안된 휠 하중 분배, 사용 가능한 관절 운동 범위, 섀시 간극 및 적재 범위에 집중하십시오. 적재량이 특정 톤수를 초과한다는 이유만으로 메커니즘을 선택하지 마십시오.

서스펜션 장착 조향 구동 유닛은 중부하 차량에도 여전히 선택 가능한 옵션입니다. HONPINE은 다양한 충격 흡수 솔루션을 갖춘 중부하 조향 구동 모듈을 제공하므로, 모든 서스펜션 휠이 경부하 제품이라고 가정하기보다 최종 선택은 구성 수준에서 이루어져야 합니다.

메커니즘 명칭만이 아니라 전체 설계를 비교하십시오

실용적인 선택 검토를 위해 차량 전체를 포괄하는 계산 및 사양을 요청하십시오. 여기에는 공차 중량, 최대 적재량, 개별 휠 하중, 바닥 높이 변화, 주행 속도, 설치 공간 및 유지보수 접근성이 포함됩니다.

공급업체에 최소 및 최대 하중 조건 모두에서 제안된 구성을 확인하도록 요청하십시오. 목표는 모든 휠과 지지 구성품을 운전 한계 내에 유지하면서 유효한 구동 휠 견인력을 확보하는 것입니다.

결론: AGV의 실제 요구 사항에 맞는 서스펜션 선택

모든 차량에 가장 적합한 단일 AGV 서스펜션 구성은 없습니다.

초기 선택 방식으로는 경량 실내 적용 분야에는 스프링 장착 조향 구동 유닛을, 하중 분담이 핵심 고려 사항인 중량 차량에는 밸런스 빔 메커니즘을 평가하십시오. 그런 다음 이러한 범주를 고정된 규칙으로 간주하지 말고 차량의 운전 조건에 따라 실제 설계를 비교하십시오.

선택의 목표는 작업 범위 전반에서 적절한 휠 접촉과 하중 분배를 유지하면서 시스템을 설치 및 유지보수하기에 실용적으로 만드는 것입니다.

HONPINE AGV 구동 솔루션 살펴보기

HONPINE에 문의하여AGV 허브 모터, 조향 구동 유닛 및 휠 구동 솔루션에 대한 자세한 정보를 확인하십시오.

귀하의 AGV 프로젝트에 적합한 구성을 논의할 수 있도록 차량 중량, 적재량, 주행 속도, 바닥 상태 및 사용 가능한 설치 공간을 공유해 주십시오.
