중공 회전 플랫폼 모터 매칭: 완벽 가이드

중공 회전 플랫폼에 적합한 모터를 선택하려면 먼저 부하, 속도 및 위치 결정 요구 사항을 파악해야 합니다. 이 가이드에서는 서보 모터, 스테퍼 모터 및 브러시리스 DC 모터를 비교하고, 토크, 속도, 관성 및 정확도 매칭을 설명하며, 공간 절약형 장착 옵션을 살펴봅니다. 이를 통해 자동화 프로젝트에 적합한 모터와 플랫폼 조합을 식별할 수 있습니다.

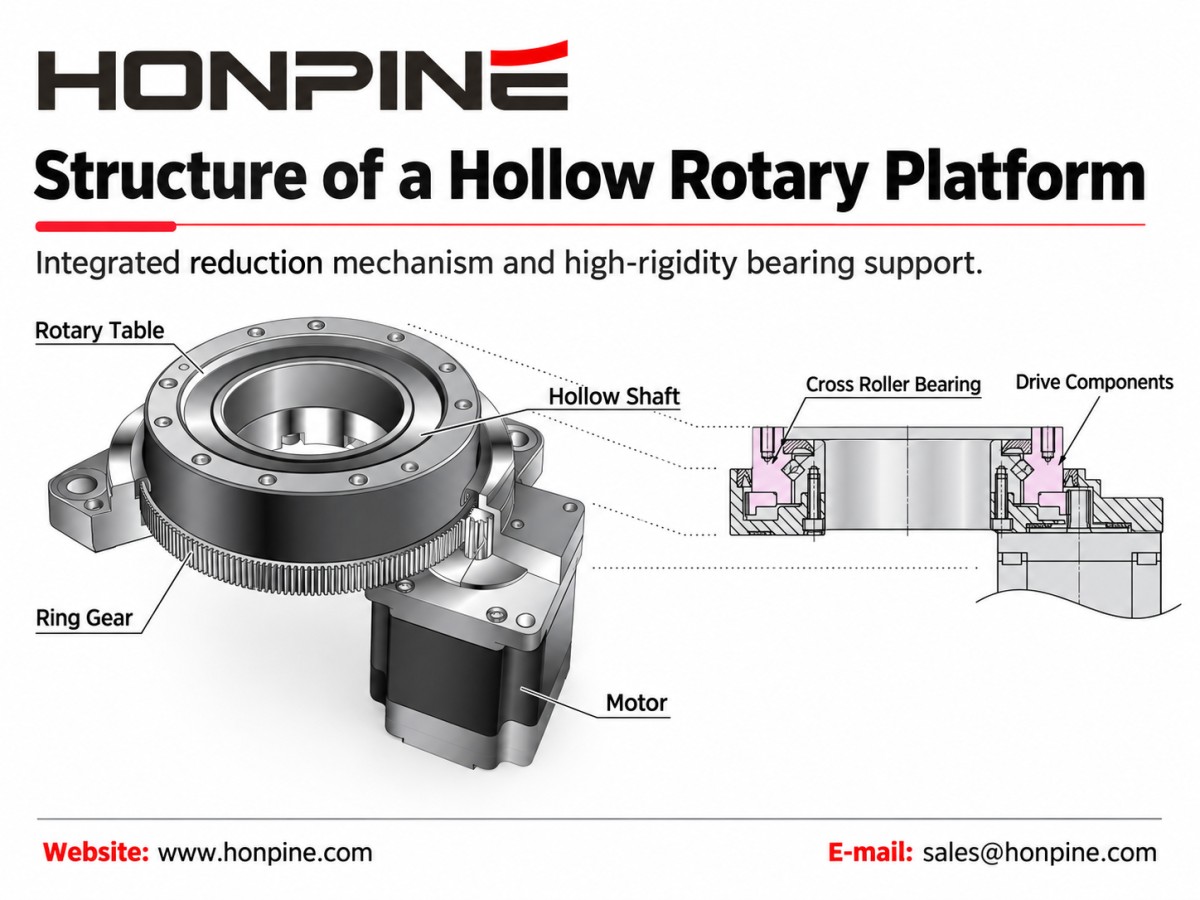

중공 회전 플랫폼은중앙 관통 구멍을 갖춘 정밀 회전 위치 결정 장치입니다. 일반적인 감속형 설계는 감속 메커니즘과 견고한 베어링 지지형 출력 테이블을 결합합니다. 일부 설계는 고강성 회전 운동을 지원하기 위해 크로스 롤러 베어링을 사용하며, 중공 중심부는 케이블, 공압 튜브 또는 기타 구성품을 위한 공간을 제공합니다.

플랫폼의 동력원인 모터는 응답 속도, 가속 성능 및 위치 결정 동작을 포함한 운동 성능에 직접적인 영향을 미칩니다. 그러나 적합한 모터를 선택하려면 정격 출력만 비교해서는 안 됩니다. 모터, 드라이브, 전동 장치 및 부하는 하나의 완전한 시스템으로 평가해야 합니다.

1. 모터 유형 및 선정 지침

중공 회전 플랫폼은 적용 분야의 운동 요구 사항과 플랫폼의 기계적 호환성에 따라 다양한 모터 유형과 조합할 수 있습니다. 서보 모터, 스테퍼 모터 및 브러시리스 DC 모터는 각각 서로 다른 장점을 제공합니다.

1.1 고정밀 및 고동적 응용 분야를 위한 서보 모터

성능 특성

서보 시스템은 명령된 운동과 실제 모터 운동을 피드백으로 비교하고 그에 따라 출력을 조정합니다. 따라서 위치, 속도 및 토크의 신속한 제어가 필요한 응용 분야에 적합합니다.

실제 성능은 선택한 모터, 엔코더, 드라이브 설정, 전동 장치 및 기계 구조에 따라 달라집니다. 고분해능 엔코더만으로는 플랫폼 출력단에서 높은 위치 결정 정확도가 보장되지 않습니다.

적합한 응용 분야

서보 모터는 정밀 조립, 반도체 핸들링, 비전 검사 및 높은 위치 결정 요구 사항이나 빈번한 가감속이 수반되는 기타 응용 분야에 적합한 선택입니다.

모터와 드라이브를 선택할 때 필요한 사이클 타임, 가속 및 안정화 성능을 정의하십시오. 모든 서보 시스템이 동일한 정확도나 응답 속도를 제공한다고 가정해서는 안 됩니다.

1.2 경제적인 위치 결정 및 인덱싱을 위한 스테퍼 모터

성능 특성

전통적인 스테퍼 모터는 명령 펄스를 증분 각운동으로 변환하며 위치 피드백 없이 작동할 수 있습니다. 비교적 간단하고 경제적인 위치 결정 방식을 제공합니다.

그러나 토크가 부족하거나 가속 설정이 부적절하면 스텝 손실이 발생할 수 있습니다. 마이크로스테핑은 운동의 부드러움을 향상시킬 수 있지만 실제 위치 결정 정확도는 여전히 모터, 드라이브, 부하 및 운전 조건에 따라 달라집니다.

피드백이 필요한 응용 분야를 위한 폐루프 스테퍼 시스템도 사용할 수 있습니다.

적합한 응용 분야

스테퍼 모터는 필요한 속도와 운동 프로파일이 모터와 호환되는 경우 일반 조립 스테이션, 회전 인덱싱, 자재 취급 및 포장 장비에 고려할 만합니다.

선정 시에는 모터의 정지 토크에만 의존하지 말고, 목표 운전 속도에서 사용 가능한 토크를 확인하십시오.

1.3 가변 속도 회전 운동을 위한 브러시리스 DC 모터

성능 특성

브러시리스 DC 모터 및 드라이브 시스템은 다양한 속도 범위에서 제어된 회전 운동에 유용합니다. 사용 가능한 기능은 서로 다르며, 일부는 속도 조절에 중점을 두고 다른 일부는 위치 결정 및 토크 제한도 지원합니다.

모터 효율, 속도 범위 및 제어 기능은 선택한 모터 및 드라이브 조합의 사양을 기준으로 평가해야 합니다.

적합한 응용 분야

응용 분야에서 안정적인 회전 속도 또는 조절 가능한 속도 운전을 우선시하는 경우 브러시리스 DC 모터를 고려하십시오.

고속 모터라고 해서 전체 플랫폼이 자동으로 고속 운전에 적합해지는 것은 아닙니다. 플랫폼의 허용 입력 속도, 출력 속도, 윤활 요구 사항 및 연속 운전 능력도 확인해야 합니다.

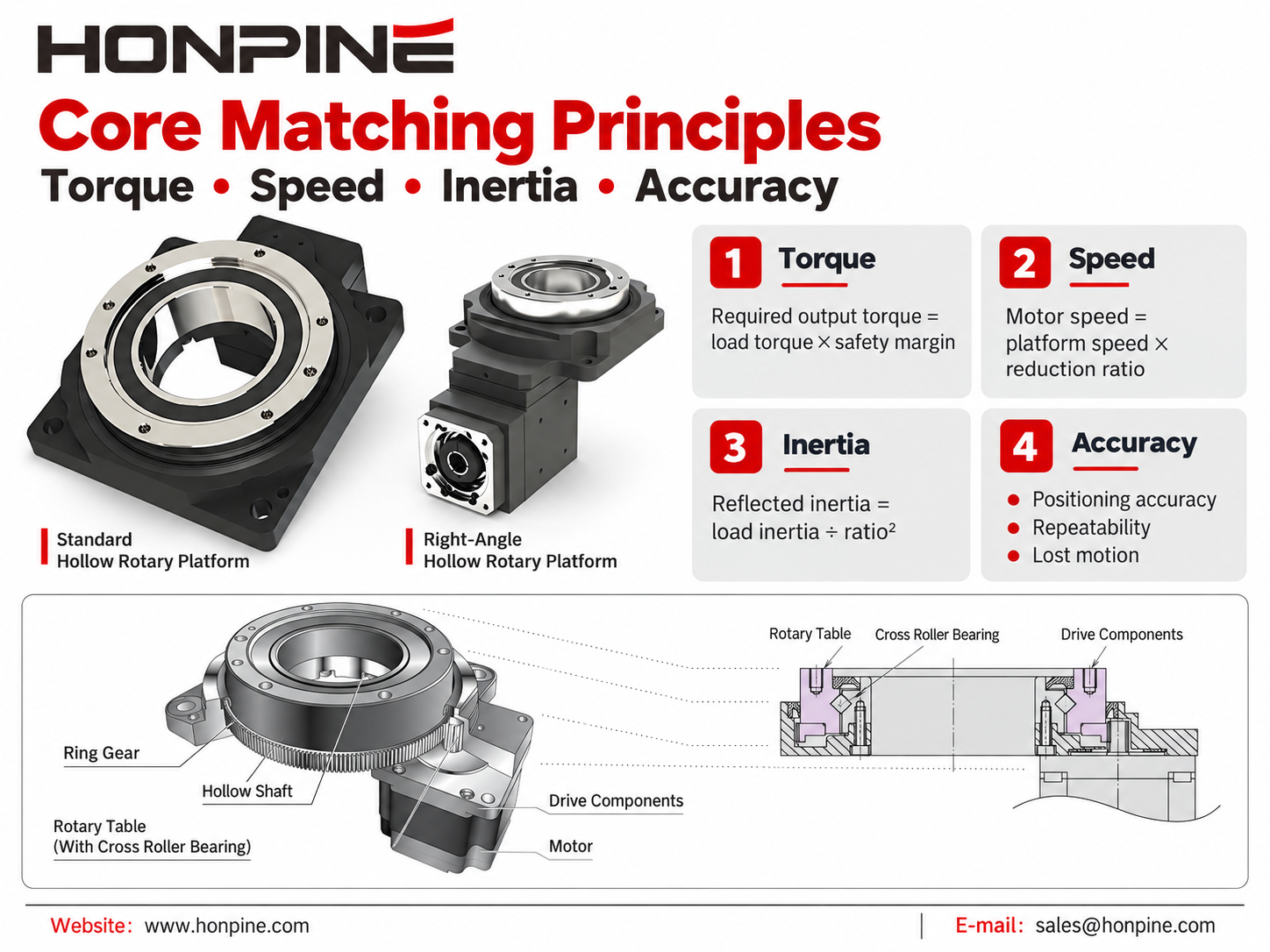

2. 모터와 중공 회전 플랫폼 매칭의 핵심 원칙

2.1 토크 매칭

모터는 부하를 극복하고 회전 어셈블리를 가속 또는 감속하기에 충분한 토크를 제공해야 합니다.

정상 부하 토크와 가속 토크를 모두 계산하십시오. 마찰, 부하 변동, 운전 조건 및 응용 분야의 듀티 사이클에 대한 불확실성을 고려하여 적절한 안전 여유를 포함해야 합니다.

예비 전동 검토를 위한 식은 다음과 같습니다:

전달 출력 토크 ≈ 모터 입력 토크 × 감속비 × 전동 효율

이 관계식은 가속 요구량, 내부 관성 및 듀티 사이클에 대한 완전한 계산을 대체하지 않습니다. 결과 출력 토크 또한 플랫폼의 허용 토크 한계 내에 있어야 합니다.

서보 시스템의 경우 필요한 피크 토크가 허용된 간헐 운전 범위 내에 있는지 확인하십시오. 사이클의 제곱평균제곱근(RMS) 토크는 해당 운전 조건에서 모터의 연속 운전 능력 범위 내에 있어야 합니다.

피크 토크의 허용 지속 시간도 확인해야 합니다.

2.2 속도 매칭

필요한 플랫폼 출력 속도와 감속비부터 시작하십시오:

필요 모터 속도 = 필요 플랫폼 출력 속도 × 감속비

예를 들어, 감속비가 10:1인 상태에서 플랫폼 출력 속도가 100 rpm이면 모터 속도는 1,000 rpm이 필요합니다.

해당 속도에서의 모터 가용 토크와 플랫폼의 허용 입력 및 출력 속도를 함께 확인하십시오.

인덱싱 응용 분야에서는 평균 회전 속도만으로 모터를 선정할 수 없습니다. 실제 운동 프로파일은 특히 가속 및 감속에 사용할 수 있는 시간이 짧을 때 각 이동 중 훨씬 더 높은 최대 속도를 요구할 수 있습니다.

모터의 정격 출력만이 아니라 전체 운동 사이클을 기준으로 모터와 플랫폼을 선택하십시오.

2.3 관성 매칭

관성 매칭은 모터 축으로 환산된 부하 관성과 모터 로터 관성을 비교하는 것입니다.

이상적인 감속 단계의 경우:

환산 출력측 부하 관성 = 출력측 부하 관성 ÷ 감속비²

그다음 다음을 계산합니다:

관성비 = 총 환산 부하 관성 ÷ 모터 로터 관성

최종 계산에는 관련 플랫폼, 커플링 및 전동 장치의 관성을 포함하십시오.

예를 들어, 감속비 10:1은 다른 관련 시스템 관성을 더하기 전에 모터 축에 환산되는 출력측 부하 관성을 원래 값의 1/100로 줄입니다.

1:1에서 10:1과 같은 부하 대 모터 관성비는 일부 서보 응용 분야의 초기 설계 기준으로 사용할 수 있지만, 보편적인 요구 사항이나 한계는 아닙니다.

허용 가능한 비율은 기계 강성, 가속 요구 사항, 드라이브 튜닝 및 선택한 모터 및 드라이브 시스템에 따라 달라집니다.

2.4 정확도 매칭

모터의 피드백 분해능을 전체 플랫폼의 위치 결정 요구 사항과 함께 평가하십시오.

더 높은 엔코더 분해능은 더 정밀한 피드백 정보를 제공하지만, 출력 위치 결정 정확도는 전동 정확도, 로스트 모션, 기계 강성, 부하 조건 및 제어 성능에도 좌우됩니다.

다음 항목에 대한 별도 사양을 요청하십시오:

위치 결정 정확도: 실제 출력 위치가 명령 위치와 얼마나 근접하게 일치하는지를 나타냅니다.

반복 정밀도: 지정된 조건에서 플랫폼이 동일한 위치로 얼마나 일관되게 복귀하는지를 나타냅니다.

로스트 모션: 특히 방향이 바뀔 때 출력으로 즉시 전달되지 않는 운동을 의미합니다.

요구 수준이 높은 응용 분야에서는 의도한 부하, 이동 방향 및 안정화 시간을 기준으로 성능을 검증하십시오.

회전 위치 결정 요구 사항은 도 또는 초각과 같은 각도 단위로 지정하십시오. 선형 위치 결정 공차는 작업 반경이 정의된 경우에만 명시해야 합니다.

2.5 기계적 설치 및 인터페이스 호환성

주문 전에 모터와 플랫폼 간의 전체 인터페이스를 확인하십시오.

모터 축의 직경과 길이, 플랜지 치수, 장착 홀 패턴, 위치 결정 구조 및 커플링 구성을 플랫폼 설치 도면과 비교하십시오.

적절한 토크 정격의 모터가 반드시 기계적으로 맞는 것은 아닙니다.

정확한 축 정렬과 적절한 커플링 구성은 신뢰성 있는 동력 전달에 중요합니다. 설치 오류는 추가 응력, 진동 및 조기 마모를 유발할 수 있습니다.

또한 환경 보호 요구 사항, 케이블 출구 방향, 커넥터 여유 공간 및 설치 및 유지보수 접근성도 고려하십시오.

3. 일반적인 모터 및 플랫폼 조합

3.1 정밀 조립 및 검사: 서보 모터 + 중공 회전 플랫폼

정밀 조립 또는 검사 프로젝트의 경우, 필요한 위치 결정 정확도, 부하 관성 및 사이클 타임을 기준으로 서보 구동 중공 회전 플랫폼을 먼저 평가하십시오.

이 조합은 신속한 운동 제어, 빈번한 기동 및 정지, 그리고 제어된 가속 및 감속이 필요한 응용 분야에 적합합니다.

그러나 서보 모터가 기계적 백래시 또는 전동 오차를 자동으로 제거하는 것은 아닙니다. 모터의 정격 출력이나 엔코더 사양에만 의존하지 말고 전체 시스템의 성능을 우선시하십시오.

의도한 운전 조건에서 모터, 드라이브, 커플링 및 플랫폼을 함께 검증하십시오.

3.2 일반 조립 및 인덱싱: 스테퍼 모터 + 중공 회전 플랫폼

일상적인 인덱싱 및 조립 작업의 경우, 스테퍼 구동 플랫폼이 필요한 속도, 가속 및 위치 결정 성능을 충족할 수 있는지 평가하십시오.

이 조합은 운동 요구 사항이 보통이고 전체 운전 범위에서 충분한 토크를 사용할 수 있을 때 경제적인 솔루션을 제공할 수 있습니다.

스테퍼 기반 운동 제어를 유지하면서 피드백이 필요한 경우 폐루프 스테퍼 구성도 또 다른 선택지가 됩니다.

신뢰성 있는 운전을 위해 사용 가능한 운전 토크를 확인하고 부하에 적합한 가속 프로파일을 사용하십시오.

3.3 속도 제어 회전: 브러시리스 DC 모터 + 호환 중공 회전 플랫폼

제어된 회전 속도에 중점을 둔 응용 분야의 경우, 브러시리스 DC 모터 및 드라이브 패키지를 호환 가능한 중공 회전 플랫폼과 함께 평가하십시오.

필요한 속도 범위, 연속 운전 듀티, 가용 토크 및 제어 기능을 확인하십시오.

정확한 정지 위치도 필요한 경우 선택한 드라이브가 필요한 위치 결정 동작을 지원하는지 확인하십시오.

플랫폼은 의도한 회전 속도와 운전 시간에 맞는 정격이어야 합니다. 모터의 속도 성능을 전체 회전 어셈블리의 운전 한계로 간주해서는 안 됩니다.

4. 중공 회전 플랫폼 설치 공간을 줄이는 방법은 무엇입니까？

4.1 케이블 및 튜브 배선을 위한 중공 중심부 활용

중앙 개구부에는 회전 어셈블리를 통과해야 하는 배선, 공압 튜브 또는 기타 설비를 수용할 수 있습니다.

이를 통해 모든 연결부를 플랫폼 외부로 우회시키는 방식보다 배선을 단순화할 수 있습니다.

레이아웃 계획 시 사용 가능한 내경을 확인하고 실제 케이블 및 튜브 묶음을 위한 충분한 공간을 확보하십시오.

필요한 회전 범위와 함께 배선을 계획하십시오. 중공 개구부는 배선 경로를 제공하지만 케이블이나 튜브의 꼬임을 자동으로 방지하지는 않습니다.

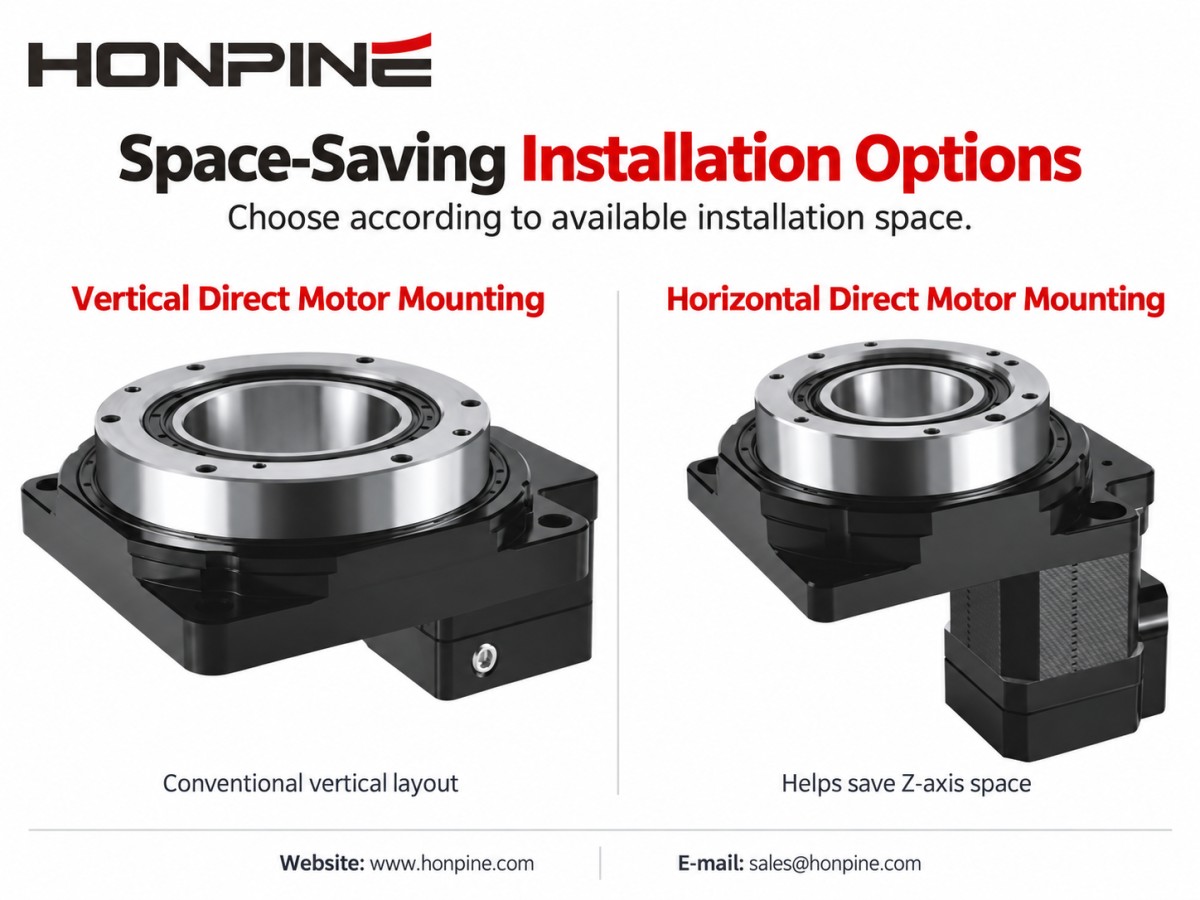

4.2 수평 또는 직각 모터 장착 고려

수직 여유 공간이 제한된 경우 수평 장착 또는 직각 모터 구성과 일반적인 수직 구성을 비교하십시오.

적절한 수평 또는 직각 구성은 Z축 방향에 필요한 공간을 줄일 수 있으므로 설치 높이가 제한된 장비에 유용합니다.

그러나 수직 높이를 줄이면 수평 설치 면적이 증가할 수 있습니다.

플랫폼, 모터, 커넥터, 케이블 굽힘 반경 및 유지보수 여유 공간을 포함한 전체 설치 치수를 비교하십시오.

플랫폼 본체만 평가하지 말고 전체 장비 레이아웃에 맞는 구성을 선택하십시오.

4.3 회전 패턴에 따른 케이블 관리 방식 선택

90° 왕복 인덱싱과 같은 제한 각도 운동의 경우 적절한 플렉시블 케이블 또는 튜브 구성으로 슬립 링 없이 사용할 수 있습니다.

배선은 과도한 굽힘, 꼬임, 장력 또는 인접 구성품과의 간섭 없이 운동을 수용해야 합니다.

전력 또는 신호가 고정 구성품과 회전 구성품 사이를 통과해야 하는 연속 회전의 경우 전기 슬립 링이 일반적인 솔루션입니다.

압축 공기도 회전 인터페이스를 통과해야 하는 경우 공압 로터리 유니온 또는 공압-전기 통합 어셈블리가 필요할 수 있습니다.

한 번의 360° 이동 후 복귀하는 동작은 한 방향으로의 연속 회전과 동일하지 않습니다.

회전 각도만이 아니라 실제 운동 패턴, 운전 빈도 및 회전 인터페이스를 통과해야 하는 설비에 따라 케이블 관리 구성을 선택하십시오.

5. 최종 선정 체크리스트

모터와중공 회전 플랫폼을 선택하기 전에 부하 질량 및 치수, 출력 속도, 인덱싱 각도, 가속 시간, 듀티 사이클, 위치 결정 요구 사항 및 사용 가능한 설치 공간을 정의하십시오.

이러한 요구 사항을 사용하여 후보 조합을 비교하십시오. 피크 및 연속 토크, 모터 속도, 환산 부하 관성, 기계적 인터페이스 및 케이블 배선을 확인하십시오.

요구 수준이 높은 응용 분야에서는 최종 선정 전에 전체 어셈블리를 의도한 운동 프로파일에 따라 검증하십시오.

적절한 조합이 반드시 가장 높은 출력을 가진 모터 또는 가장 큰 크기의 플랫폼은 아닙니다. 이는 사용 가능한 공간 및 운전 조건에 맞으면서 응용 분야의 성능 요구 사항을 충족하는 조합입니다.

회전 자동화 프로젝트를 계획하고 계십니까? 부하 세부 정보, 필요한 출력 속도, 운동 사이클 및 설치 치수를 HONPINE에 문의하여 적합한 중공 회전 플랫폼 및 모터 조합을 논의하십시오.
