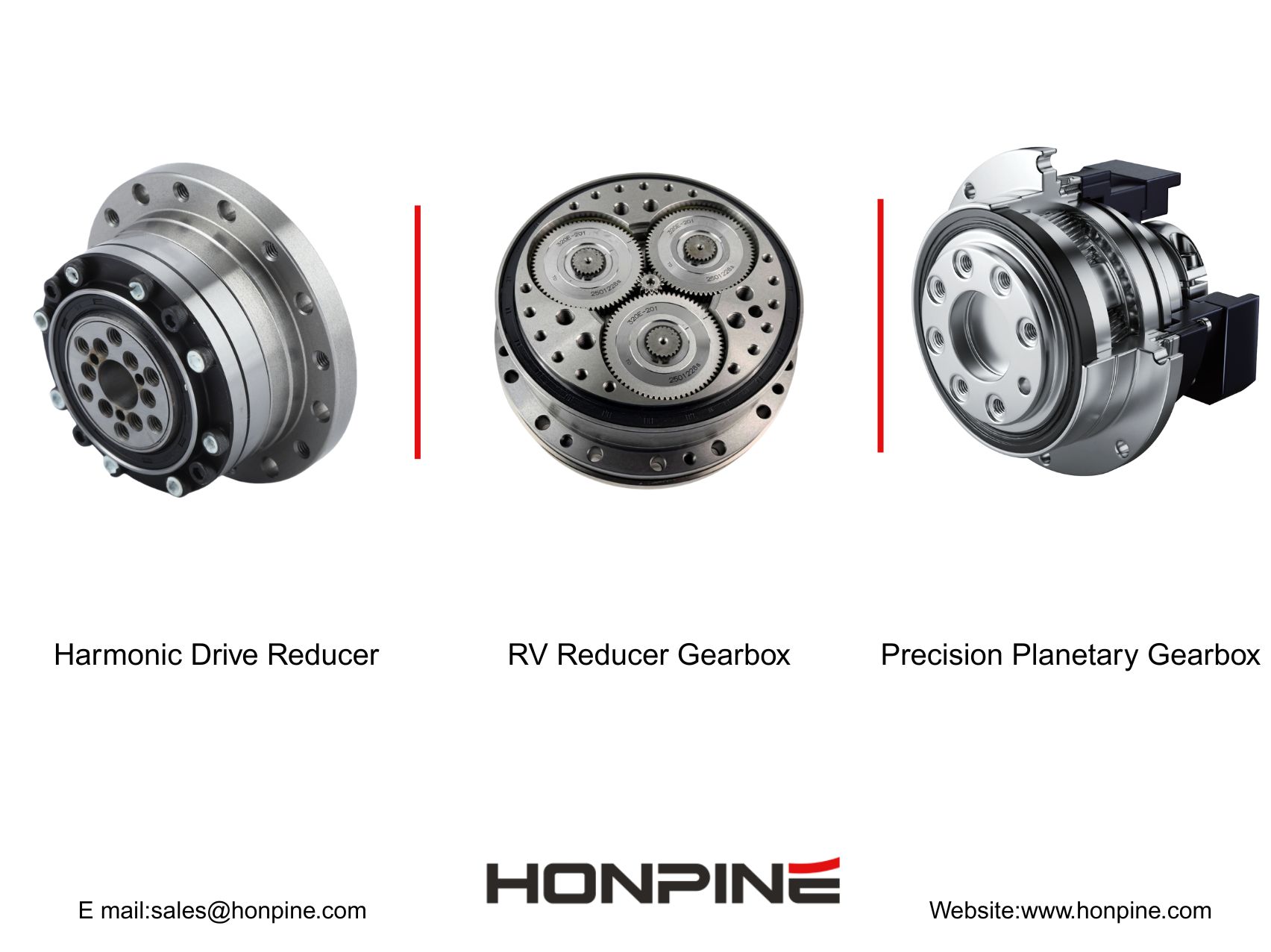

기어박스 감속비가 높을수록 토크가 더 커질까요? 유성, 하모닉 및 RV 기어박스 해설

안녕하세요, 저는 HONPINE의 기술 이사 Theodore Li입니다. 기어박스 및 모션 제어 시스템 관련 업무를 하면서, 더 높은 기어박스 감속비가 항상 더 높은 출력 토크를 의미하는지에 대한 질문을 자주 받습니다.

기본 관계는 간단합니다. 모터 입력 토크가 동일하게 유지될 때 감속비를 높이면 일반적으로 이론적 출력 토크는 증가하고 출력 속도는 감소합니다. 그러나 기어박스 선정은 감속비만으로 이루어질 수 없습니다.

실제 출력 토크는 전달 효율, 정격 토크, 피크 토크, 기어 강도, 베어링 용량, 열 성능, 백래시, 비틀림 강성 및 운전 조건의 영향도 받습니다. 이러한 요소는 유성 기어박스, 하모닉 기어박스, RV 기어박스 간에도 상당한 차이가 있습니다.

이 글에서는 기어박스 감속비가 출력 토크에 미치는 영향을 설명하고, 엔지니어가 이 세 가지 유형의 기어박스를 선정할 때 고려해야 할 사항을 살펴보겠습니다.

기어박스 감속비는 출력 토크에 어떤 영향을 미칩니까?

입력 토크와 출력 토크의 기본 관계는 다음과 같이 표현할 수 있습니다.

출력 토크 = 입력 토크 × 기어비 × 효율

예를 들어, 모터가 10 N·m의 입력 토크를 제공하고 기어박스의 감속비가 10:1인 경우, 전달 손실 전의 이론적 출력 토크는 다음과 같습니다.

10 N·m × 10 = 100 N·m

기어박스 효율이 90%라면, 이 단순화된 조건에서 실제 출력 토크는 대략 다음과 같습니다.

10 N·m × 10 × 0.90 = 90 N·m

입력 토크와 효율이 변하지 않은 상태에서 감속비가 20:1로 증가하면 다음과 같습니다.

10 N·m × 20 × 0.90 = 180 N·m

이것이 기어박스가 출력 토크를 증가시킬 수 있는 기본적인 이유입니다.

그러나 이 계산은 토크 증폭 관계를 설명합니다. 감속비가 높다는 이유만으로 기어박스가 무제한의 출력 토크를 견딜 수 있다는 의미는 아닙니다.

더 높은 기어비는 출력 속도도 낮춥니다

모터 속도와 기어박스 출력 속도의 관계는 다음과 같이 표현할 수 있습니다.

출력 속도 = 입력 속도 ÷ 기어비

3,000 rpm으로 작동하는 모터의 경우:

10:1 비율 → 약 300 rpm 출력

20:1 비율 → 약 150 rpm 출력

50:1 비율 → 약 60 rpm 출력

따라서 기어박스 감속비 선정에는 항상 출력 토크와 출력 속도 간의 균형이 필요합니다.

더 높은 비율은 더 큰 이론적 토크 증폭을 제공할 수 있지만, 적용 분야에서 사용할 수 있는 출력 속도도 낮춥니다.

더 높은 기어박스 감속비가 항상 더 높은 토크 용량을 의미하지 않는 이유는 무엇입니까?

이론적 토크 증폭과 기어박스의 실제 토크 용량 사이에는 중요한 차이가 있습니다.

모든 기어박스에는 정의된 기계적 부하 용량이 있습니다. 기어, 샤프트, 베어링, 하우징 및 기타 내부 구성품은 특정 토크 및 속도 범위 내에서 작동하도록 설계됩니다.

이러한 이유로 제조업체 사양의 정격 출력 토크와 허용 피크 토크는 감속비만큼이나 선정에 중요합니다.

정격 토크 및 피크 토크

기어박스 설계에 따라 제조업체는 다음을 명시할 수 있습니다.

• 정격 출력 토크

• 피크 출력 토크

• 허용 최대 토크

• 연속 운전 토크

정격 토크는 연속 운전에서 특히 중요합니다.

피크 토크는 일반적으로 가속, 감속, 충격 또는 기타 과도 상태와 같은 단시간 부하와 관련됩니다. 허용 피크 토크와 그 지속 시간은 항상 제조업체 사양에 따라 평가해야 합니다.

더 높은 감속비는 적용 분야에 필요한 기계적 토크 용량이 부족한 기어박스를 보완할 수 없습니다.

전달 효율은 실제 출력 토크에 영향을 미칩니다

기어박스에는 항상 일정한 전달 손실이 발생합니다.

에너지는 기어 맞물림, 베어링 마찰, 윤활, 변형 및 기타 내부 메커니즘을 통해 손실됩니다. 이러한 손실은 출력에서 사용할 수 있는 토크를 줄이고 열을 발생시킵니다.

따라서 더 실용적인 관계는 다음과 같습니다.

실제 출력 토크 ≈ 입력 토크 × 기어비 × 전달 효율

따라서 서로 다른 기어박스 감속비를 비교할 때 엔지니어는 공칭 감속비뿐 아니라 실제 운전 속도와 부하에서의 효율도 고려해야 합니다.

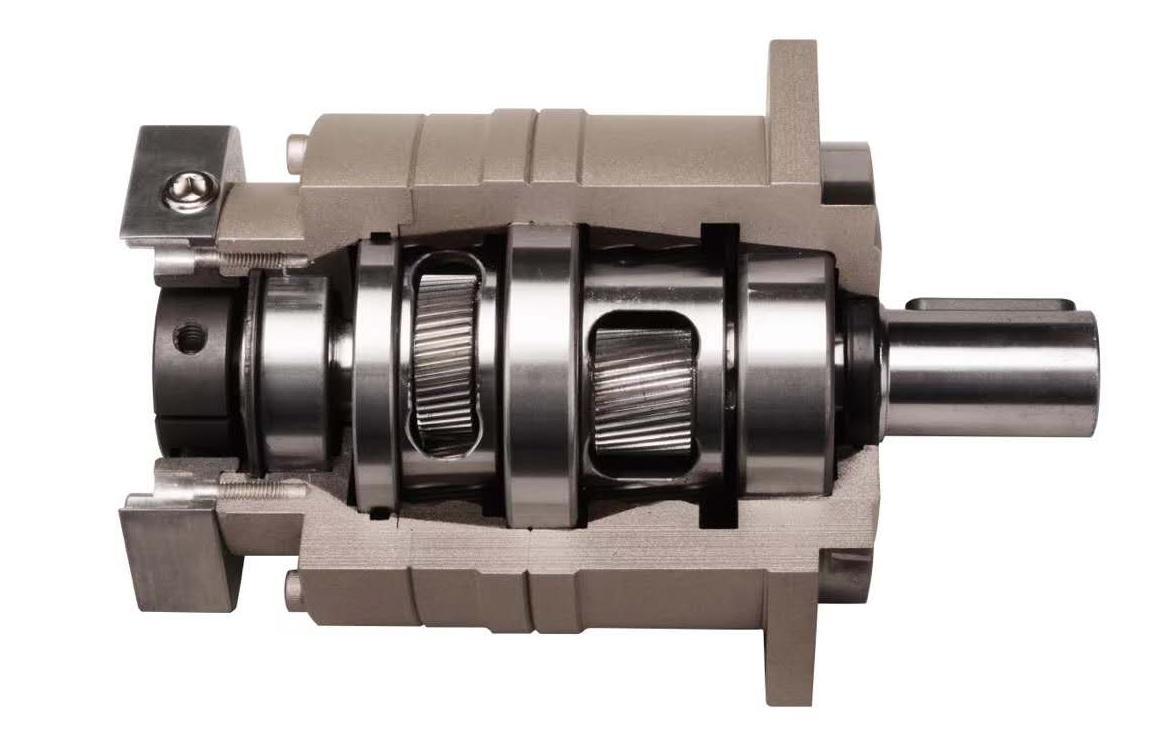

유성 기어박스: 높은 효율과 유연한 감속비

유성 기어박스는 일반적으로 선기어, 유성기어, 링기어 및 유성 캐리어로 구성됩니다.

콤팩트한 구조, 높은 출력 밀도 및 비교적 높은 전달 효율로 인해 서보 모터, CNC 기계, 포장 장비, 산업 자동화 및 로봇 응용 분야에 적합합니다.

기어비는 유성 기어박스 출력 토크에 어떤 영향을 미칩니까?

동일한 모터 입력 토크에서 유성 기어박스의 감속비를 높이면 일반적으로 이론적 출력 토크는 증가하고 출력 속도는 감소합니다.

그러나 더 높은 비율에는 추가 전달 단계 또는 다른 내부 기어 구성이 필요할 수 있습니다.

단일 단계 유성 기어박스는 높은 전달 효율을 제공할 수 있는 반면, 다단 유성 기어박스는 더 높은 감속비를 달성할 수 있습니다. 추가되는 각 단계는 추가 전달 손실도 발생시킵니다.

따라서 실제 출력 토크가 공칭 감속비에 정비례하여 반드시 증가하는 것은 아닙니다.

유성 기어박스 선정 시 고려 사항은 무엇입니까?

유성 기어박스의 경우 다음 파라미터를 함께 평가하는 것이 좋습니다.

• 감속비

• 정격 출력 토크

• 피크 출력 토크

• 전달 효율

• 백래시

• 입력 속도

• 반경 방향 부하 용량

• 축 방향 부하 용량

• 비틀림 강성

• 수명

• 설치 치수

서보 응용 분야에서는 모터 관성과 부하 관성의 관계도 평가해야 합니다.

목표는 단순히 가장 높은 감속비를 얻는 것이 아니라, 모터와 기어박스가 적절한 속도 및 토크 범위 내에서 작동할 수 있도록 하는 비율을 선택하는 것입니다.

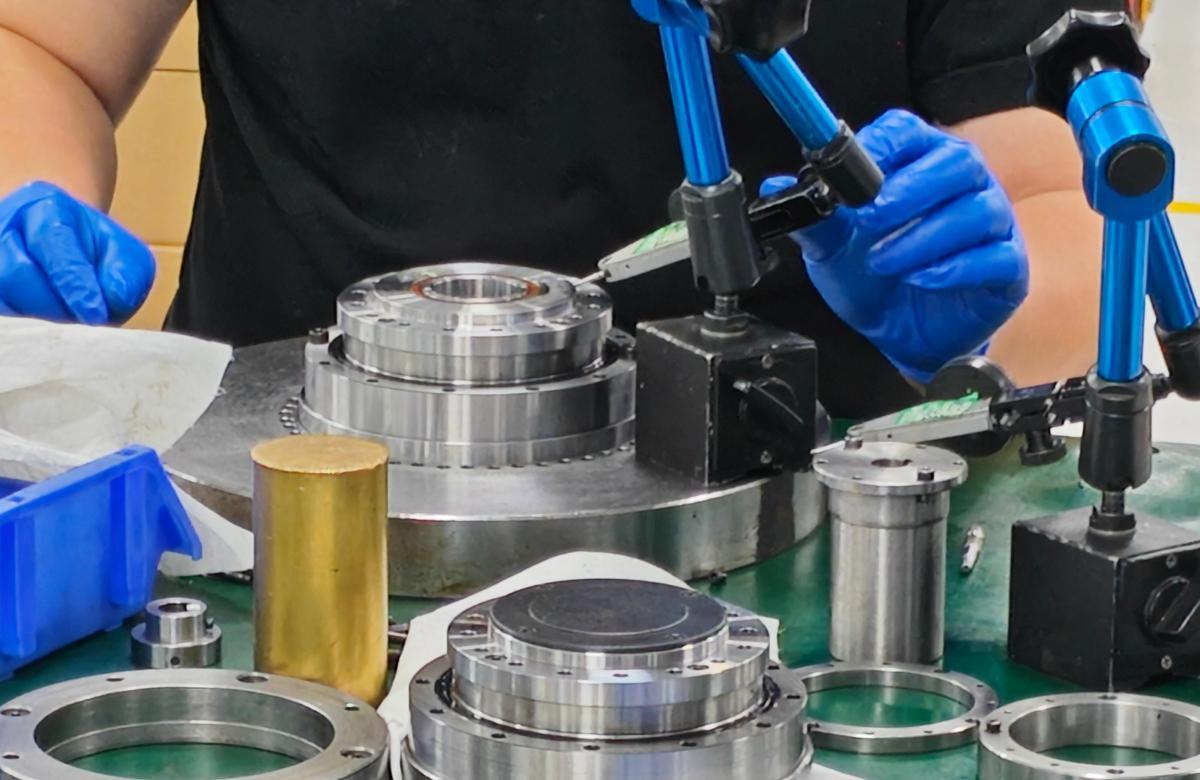

하모닉 기어박스: 콤팩트한 구조에서의 높은 감속비

하모닉 기어박스는 하모닉 감속기 또는 스트레인 웨이브 기어박스라고도 하며, 일반적으로 웨이브 제너레이터, 플렉스스플라인 및 서큘러 스플라인으로 구성됩니다.

주요 특징 중 하나는 콤팩트한 구조 안에서 높은 감속비를 제공할 수 있다는 점입니다.

하모닉 기어박스는 로봇 관절 액추에이터, 협동 로봇, 정밀 회전 시스템 및 콤팩트한 치수, 낮은 백래시, 정밀한 모션 전달이 요구되는 기타 응용 분야에 일반적으로 사용됩니다.

하모닉 기어박스는 왜 높은 감속비를 사용합니까?

높은 감속비는 비교적 작은 모터가 출력 속도를 낮추면서 출력에서 더 높은 토크를 발생시킬 수 있게 합니다.

따라서 하모닉 기어박스는 설치 공간이 제한되지만 비교적 높은 출력 토크와 정밀도가 요구되는 로봇 관절에 특히 적합합니다.

그러나 감속비 자체가 기어박스의 전체 토크 용량을 결정하지는 않습니다.

플렉스스플라인 강도는 중요한 제한 요소입니다

플렉스스플라인은 작동 중 지속적으로 변형되는 얇은 벽의 탄성 부품입니다.

재료 특성, 피로 강도, 치형 맞물림, 윤활, 운전 속도, 부하 조건 및 온도는 모두 하모닉 기어박스의 수명에 영향을 미칩니다.

이러한 이유로 하모닉 기어박스를 선정할 때는 특히 다음 사항에 주의하는 것이 좋습니다.

• 정격 출력 토크

• 피크 출력 토크

• 플렉스스플라인 강도

• 백래시

• 비틀림 강성

• 전달 효율

• 입력 속도

• 작동 온도

• 예상 수명

더 높은 감속비가 자동으로 더 높은 기계적 부하 용량이나 더 긴 수명을 의미하지는 않습니다.

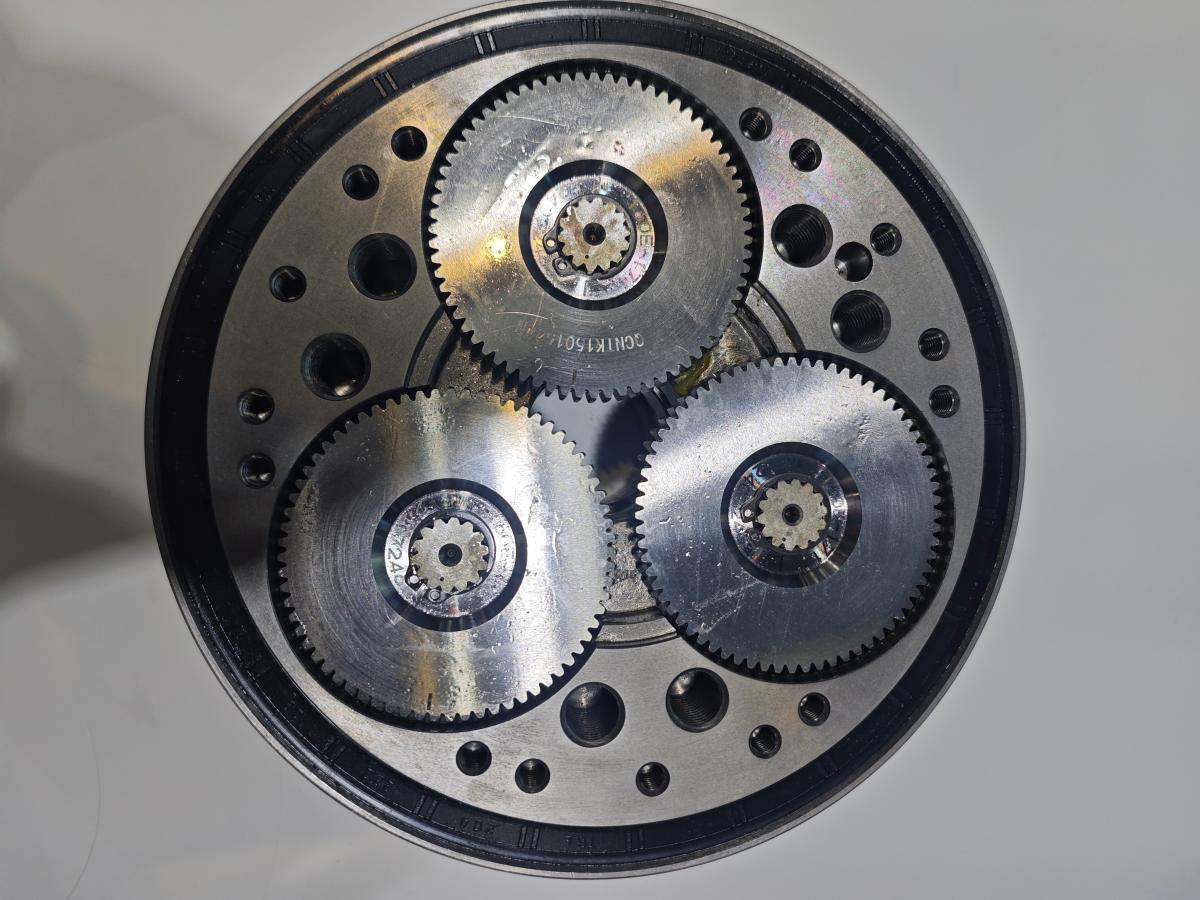

RV 기어박스: 중부하 로봇 관절을 위한 높은 강성과 부하 용량

RV 기어박스는 RV 감속기라고도 하며, 일반적으로 유성 메커니즘과 사이클로이드 감속 메커니즘을 결합합니다.

RV 기어박스는 높은 강성, 높은 부하 용량, 충격 부하에 대한 우수한 저항성 및 안정적인 전달 성능이 특징입니다. 산업용 로봇 관절, 특히 로봇 베이스, 어깨 및 암과 같은 중부하 축에 일반적으로 사용됩니다.

기어비는 RV 기어박스 출력 토크에 어떤 영향을 미칩니까?

다른 기계식 기어박스와 마찬가지로 감속비를 높이면 일반적으로 이론적 출력 토크는 증가하고 출력 속도는 감소합니다.

그러나 RV 기어박스의 실제 성능은 감속비 이상의 요소에 의해 결정됩니다.

내부 접촉 조건, 베어링 하중, 윤활, 제조 정밀도, 열 조건 및 기계적 강성은 모두 전달 장치의 최종 성능에 영향을 미칩니다.

따라서 중부하 로봇 응용 분야에서는 선택한 비율을 실제 외부 부하 및 운전 주기와 함께 평가해야 합니다.

비틀림 강성과 백래시도 중요합니다

산업용 로봇에서 기어박스는 토크를 증폭하는 것 이상의 역할을 합니다.

또한 관절이 외부 부하와 가속도의 변화에 반응하는 방식을 결정합니다. 따라서 비틀림 강성과 백래시는 위치 결정 및 궤적 성능에 직접적인 영향을 미칩니다.

높은 감속비만으로는 높은 위치 결정 정밀도를 보장할 수 없습니다.

로봇 관절의 경우 엔지니어는 기어박스 토크, 비틀림 강성, 백래시, 엔코더 피드백, 모터 성능 및 외부 하중을 포함한 전체 시스템을 평가해야 합니다.

유성 vs. 하모닉 vs. RV 기어박스: 기어비는 어떻게 다릅니까?

유성, 하모닉 및 RV 기어박스는 모두 출력 토크를 증가시키고 속도를 낮출 수 있지만, 기계 구조와 성능 특성은 서로 다릅니다.

기어박스 유형 일반적인 특성 주요 선정 요소

유성 기어박스 높은 효율, 콤팩트한 구조, 높은 출력 밀도 비율, 토크, 효율, 백래시, 속도

하모닉 기어박스 높은 감속비, 콤팩트한 구조, 낮은 백래시 비율, 토크, 플렉스스플라인 강도, 효율, 피로 수명

RV 기어박스 높은 강성, 높은 부하 용량, 충격 저항성 비율, 토크, 강성, 백래시, 열 성능

이것이 제가 감속비만으로 이 기어박스들을 비교하는 것을 권장하지 않는 이유입니다.

올바른 비교는 적용 분야의 요구 사항에서 시작한 다음 토크, 속도, 정밀도, 강성, 효율 및 수명을 평가해야 합니다.

기어박스 감속비가 너무 높으면 어떻게 됩니까?

더 높은 감속비는 유리할 수 있지만, 불필요하게 높은 비율을 선택하면 단점도 발생할 수 있습니다.

출력 속도가 낮아집니다

가장 직접적인 영향은 출력 속도의 감소입니다.

응용 분야에서 빠른 위치 결정이나 높은 회전 속도가 필요한 경우, 지나치게 높은 감속비는 필요한 출력 속도를 제한할 수 있습니다.

열 부하가 증가할 수 있습니다

더 높은 비율에는 추가 전달 단계가 필요하거나 더 큰 내부 기계 손실이 발생할 수 있습니다.

그 결과 발생하는 열은 효과적으로 방출되어야 하며, 특히 연속 운전 또는 높은 입력 속도가 수반되는 응용 분야에서 중요합니다.

과도한 온도는 윤활제 수명, 베어링 수명, 기어 성능 및 장기 신뢰성에 영향을 줄 수 있습니다.

동적 응답이 변화합니다

감속비는 모터 속도, 출력 속도 및 모터에 환산되는 부하 관성 간의 관계를 변경합니다.

적절한 비율은 적합한 모터-부하 관성 매칭을 달성하는 데 도움이 될 수 있습니다. 그러나 전체 동적 응답은 모터 관성, 부하 관성, 비틀림 강성, 제어 대역폭, 가속 및 감속에도 좌우됩니다.

크기와 기계적 복잡성이 증가할 수 있습니다

매우 높은 감속비에는 추가 전달 단계 또는 더 복잡한 내부 구조가 필요할 수 있습니다.

기어박스 설계에 따라 이는 다음에 영향을 미칠 수 있습니다.

• 전체 치수

• 중량

• 효율

• 방열

• 기계적 복잡성

• 비용

올바른 기어박스 감속비를 선택하는 방법은 무엇입니까?

모션 제어 응용 분야용 기어박스를 선정할 때, 저는 어떤 기어박스가 가장 큰 감속비를 가지는지 묻는 것부터 시작하지 않습니다.

첫 번째 질문은 다음과 같아야 합니다. 이 응용 분야에 실제로 필요한 출력 토크와 속도는 무엇입니까?

필요한 출력 토크 결정

출력에 필요한 연속 토크와 피크 토크를 계산합니다.

응용 분야에 따라 여기에는 다음이 포함될 수 있습니다.

• 부하 토크

• 가속 토크

• 감속 토크

• 중력 토크

• 마찰 토크

• 외부 부하

• 충격 또는 쇼크 부하

필요한 출력 속도 결정

필요한 운전 속도와 최대 출력 속도를 정의합니다.

그런 다음 선택한 감속비를 기준으로 적절한 모터 속도를 평가할 수 있습니다.

정격 토크 및 피크 토크 확인

선택한 기어박스는 연속 운전을 위한 충분한 정격 토크와 과도 부하를 위한 충분한 허용 피크 토크를 제공해야 합니다.

실제 부하 프로파일은 제조업체의 정격 운전 조건과 비교해야 합니다.

효율 및 열 성능 평가

연속 운전 응용 분야에서는 효율과 열 성능이 특히 중요합니다.

기어박스는 공칭 효율 값에만 의존하지 말고 실제 토크, 속도, 듀티 사이클 및 주변 조건의 조합에서 평가해야 합니다.

백래시 및 비틀림 강성 확인

CNC 기계, 로봇 관절 및 정밀 회전 시스템의 경우 백래시와 비틀림 강성은 위치 결정 성능과 부하 응답에 직접적인 영향을 미칠 수 있습니다.

모터 및 부하 관성 고려

감속비는 모터의 정격 토크, 속도, 관성 및 제어 특성과도 매칭되어야 합니다.

적합한 비율은 모터 운전 속도, 출력 토크, 동적 응답 및 부하 관성 매칭 간에 합리적인 균형을 제공해야 합니다.

기어박스 감속비는 기어박스 선정의 한 부분일 뿐입니다

다양한 모션 제어 시스템을 다루면서, 저는 감속비가 전체 기어박스 선정 과정 내 하나의 파라미터로 다루어지는 것이 가장 적절하다는 점을 알게 되었습니다.

유성 기어박스의 경우 효율, 전달 단계, 토크 용량, 백래시, 속도 및 동적 성능을 함께 고려해야 합니다.

하모닉 기어박스의 경우 높은 감속비와 콤팩트한 구조는 중요한 장점인 반면, 플렉스스플라인 강도, 피로 수명, 효율, 백래시 및 열 조건은 신중한 평가가 필요합니다.

RV 기어박스의 경우 높은 강성과 부하 용량으로 까다로운 로봇 응용 분야에 적합하지만, 토크 용량, 비틀림 강성, 백래시, 윤활 및 열 성능도 평가해야 합니다.

목표는 가능한 가장 높은 감속비를 선택하는 것이 아닙니다. 필요한 출력 토크, 속도, 부하, 정밀도, 듀티 사이클 및 기계적 제약 조건에 맞는 기어박스 감속비를 선택하는 것이 목표입니다.

결론

그렇다면 더 높은 기어박스 감속비는 더 큰 토크를 의미합니까?

이론적 토크 증폭 측면에서는 일반적으로 그렇습니다. 그러나 더 높은 감속비가 자동으로 기어박스의 토크 용량이 더 높거나 전체 시스템 성능이 더 우수하다는 의미는 아닙니다.

실제 출력 능력은 입력 토크, 감속비, 전달 효율, 기계적 강도, 열 조건, 정격 토크 및 응용 분야의 운전 조건에 따라 달라집니다.

유성 기어박스의 경우 효율, 전달 단계, 토크 용량, 백래시 및 동적 성능이 중요합니다.

하모닉 기어박스의 경우 높은 감속비와 콤팩트한 치수가 핵심 특성이며, 플렉스스플라인 강도, 피로 수명, 효율 및 백래시는 신중한 평가가 필요합니다.

RV 기어박스의 경우 높은 강성과 부하 용량은 중부하 로봇 관절에 중요하며, 토크, 백래시, 비틀림 강성, 윤활 및 열 성능을 함께 평가해야 합니다.

따라서 감속비는 기어박스가 얼마나 “강력한지”를 판단하는 데 사용되는 단순한 숫자가 아닙니다. 이는 모터 속도, 출력 속도, 입력 토크, 출력 토크, 효율 및 기계적 부하 용량 간의 전체 관계를 구성하는 한 부분입니다.

HONPINE은 다양한 산업용 모션 제어 요구 사항을 위해 유성 기어박스, 하모닉 기어박스 및 RV 기어박스를 개발합니다. 로봇 관절, CNC 기계, 서보 시스템 또는 기타 정밀 모션 응용 분야용 기어박스를 선정하는 경우, 필요한 감속비는 토크, 속도, 백래시, 강성, 효율 및 운전 조건과 함께 평가해야 합니다.
