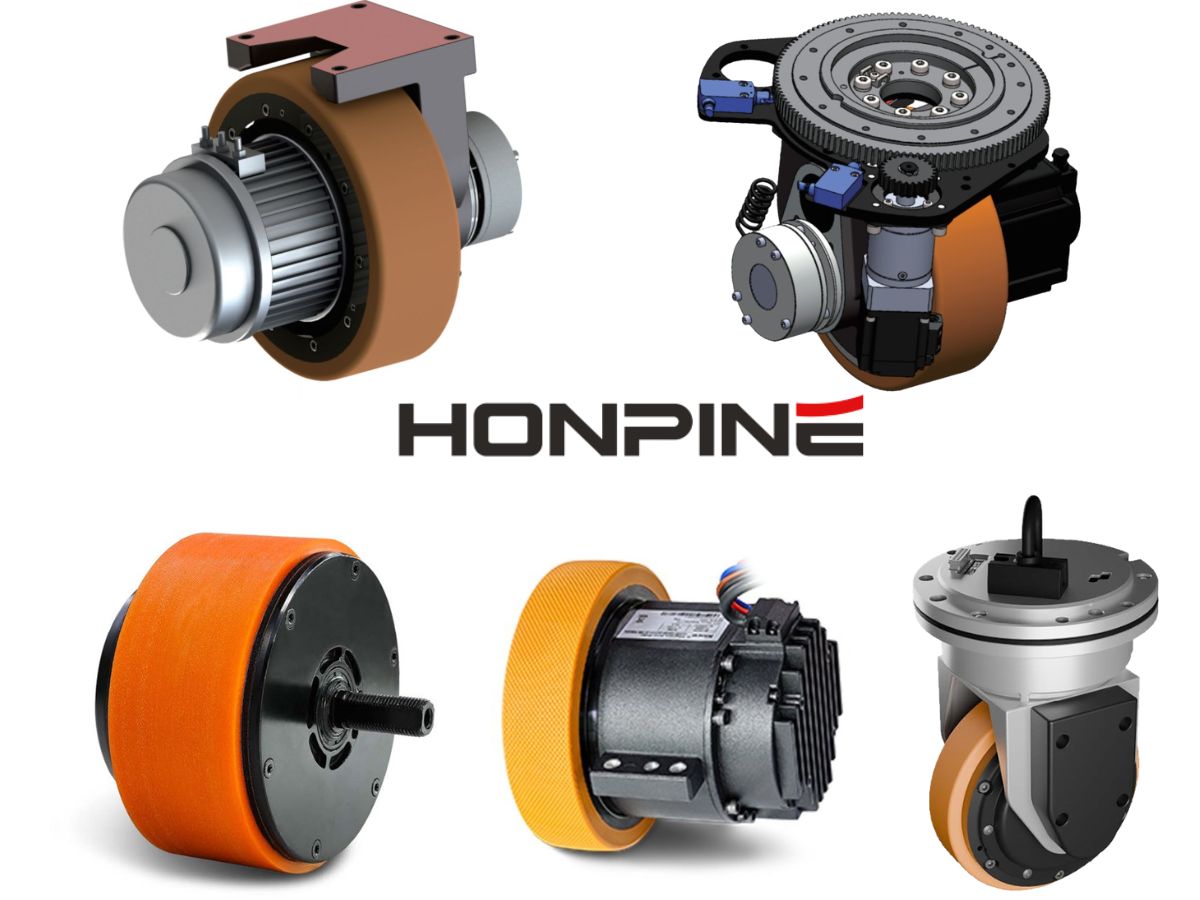

핵심 AGV 이동 구성 요소 심층 분석: 구동 휠, 조향 휠, 캐스터의 기술적 적용 및 선택 논리

이 글은AGV 구동 휠, 스티어링 휠, 캐스터의 기술적 특성, 장점, 한계, 그리고 선택 로직을 분석하고, 이 세 가지 핵심 이동 구성요소가 AGV의 정밀도, 유연성, 적재 능력 및 전체 시스템 성능을 어떻게 결정하는지 설명합니다.

지능형 제조 및 인트라로지스틱스 자동화 시나리오에서 AGV (무인 운반차)의 이동 시스템은 그 운동 정밀도, 적재 능력, 공간 적응성 및 전체 비용 효율성을 직접적으로 결정합니다.

AGV 이동 시스템의 세 가지 핵심 구성요소인 구동 휠, 스티어링 휠, 캐스터는 AGV 설계 및 적용에서 중요한 역할을 합니다. 이들의 기술적 특성, 적용 적합성 및 선택 로직은 핵심적인 엔지니어링 고려사항입니다.

차동 구동 시스템: 기술적 특성과 적용 한계

구동 휠은 AGV의 핵심 동력 출력 구성요소입니다. 차동 구동은 현재 소형 및 중간 하중 AGV를 위한 가장 주류의 이동 솔루션으로, 좌우 휠 간 속도 차이를 통해 조향 및 이동 제어를 실현합니다.

1. 차동 구동의 핵심 운동 원리

차동 구동 AGV에서는 조향, 직선 주행, 제자리 회전과 같은 동작이 전적으로 두 휠 사이의 선속도 차이에 의해 결정됩니다.

핵심 운동 관계는 다음과 같습니다:

ΔV = VL − VR

여기서:

ΔV = 두 휠 간 선속도 차이

VL = 좌측 구동 휠의 선속도

VR = 우측 구동 휠의 선속도

두 휠이 동일한 속도로 반대 방향 회전할 때, AGV는 제자리 회전을 실현할 수 있습니다. 각속도는 다음 관계를 만족합니다:

ω = (VL − VR) / L

여기서:

ω = 각속도

L = 두 구동 휠 간 중심 거리

2. 차동 구동 휠의 기술적 장단점

핵심 장점

높은 이동 유연성

제자리 회전과 작은 회전 반경을 지원하므로 좁은 작업장 환경에 적합합니다.

낮은 제어 복잡성

독립적인 조향 메커니즘 없이도 상대적으로 낮은 모터 정밀도와 서보 제어 성능만 요구됩니다.

뚜렷한 비용 우위

단순한 구조와 높은 부품 표준화는 전체 BOM 비용 절감에 도움이 됩니다.

핵심 한계

제한된 위치 정밀도

휠 속도 편차와 바닥 마찰의 불균일성은 위치 오차를 누적시킬 수 있어 고정밀 도킹 용도에는 적합하지 않습니다.

제한된 주행 안정성

고속 회전 시 측면 미끄러짐이 발생할 수 있으며, 중하중에서는 궤적 편차가 더욱 뚜렷해집니다.

낮은 확장성

전진/후진 동작에는 종종 중복된 구동 어셈블리가 필요하며, 전방향 이동은 구현할 수 없습니다.

3. 차동 구동 휠의 대표적 적용 사례

위치 정밀도 요구가 비교적 낮은 소형 및 중간 하중 AGV (≤500 kg)

초기 단계의 라인 추종 및 견인 AGV

비용에 민감하고 단순한 자동화 개조 프로젝트

스티어링 휠: 고급 일체형 구동 및 조향 솔루션

AGV 스티어링 휠은 구동, 조향, 하중 지지 기능을 고도로 통합된 모듈에 결합합니다. 이는 AGV의 전방향 이동을 위한 핵심 솔루션이며, 고급 AGV를 대표하는 가장 상징적인 기술 중 하나입니다.

 4,스티어링 휠의 초기 도입이 제한적이었던 주요 기술적 이유

1. 크기 및 설치 높이 제약

초기 수입 스티어링 휠 모듈은 일반적으로 최소 설치 높이가 200 mm를 초과했으며, 저상형 잠복식 AGV는 일반적으로 150 mm 이하의 섀시 높이와 500 kg 이하의 적재 하중을 요구했습니다. 이러한 치수 불일치가 실제 통합을 제한했습니다.

2. 초기 적용에서의 제한적인 기능 수요

초기 자동차 제조 시나리오에서는 단방향 라인 추종이 주를 이루었고, 차동 구동 시스템으로 충분했습니다.

양방향 이동에는 이중 차동 구동 어셈블리가 필요해 비용과 복잡성이 모두 증가했으며, 이로 인해 당시 스티어링 휠 시스템의 실질적 장점이 감소했습니다.

3, 스티어링 휠의 핵심 기술적 장점

전방향 이동 능력

독립적인 조향 및 구동 기능은 360° 조향을 지원하여 매우 협소한 공간에서도 측면 이동, 대각선 이동, 제자리 회전을 가능하게 합니다.

높은 운동 정밀도

통합 서보 조향 시스템은 최대 ±5 mm의 위치 정밀도를 달성할 수 있어 고정밀 생산 라인 도킹 요구를 충족합니다.

높은 구조 통합도

하나의 스티어링 휠 모듈이 여러 개의 차동 구동 어셈블리를 대체할 수 있어 섀시 구조를 단순화하고 공간 활용도를 향상시킵니다.

강한 하중 적응성

경량 AGV부터 중하중 산업용 AGV까지 적용 가능하며, 뛰어난 산업 등급 신뢰성을 제공합니다.

4, 스티어링 휠 기술의 발전 동향

소형화

국내 제조업체들은 높이 제한을 극복하고 100 mm 이하의 초저상형 스티어링 휠 모듈을 출시하여 잠복식 AGV에 적합하게 했습니다.

모듈화

구동, 조향, 제동 및 센싱 기능을 결합한 통합 설계로 플러그 앤 플레이 배치가 가능합니다.

더 높은 정밀도

절대형 엔코더를 통해 조향 반복 정밀도는 ≤ ±0.1°에 도달할 수 있습니다.

5,스티어링 휠의 대표적 적용 사례

전방향 잠복식 AGV

리프트형 AGV

고정밀 및 컴팩트한 기동성을 요구하는 자동차 제조, 3C 전자, 신에너지 산업

적재 하중 ≥1000 kg의 중하중 AGV

캐스터: AGV 안정성을 위한 핵심 지지 구성요소

캐스터 (아이들러 휠)는 구동 또는 조향 기능이 없는 수동 구성요소입니다. 주로 하중 지지, 안정성 및 추종 이동 기능을 제공하며, AGV 이동 시스템에서 필수적인 안정화 구성요소 역할을 합니다.

캐스터 선택은 차량 전체의 주행 부드러움, 수명 및 운전 안정성에 직접적인 영향을 미칩니다.

6,캐스터 선택을 위한 주요 기술적 고려사항

재질 선택

PU (폴리우레탄) 휠은 클린룸 환경에 적합하고, 고무 휠은 거친 바닥에, 나일론 휠은 중하중 용도에 적합합니다.

구조 구성

고정 캐스터는 직진 안정성을 향상시키고, 회전 캐스터는 기동성을 높입니다. 적절한 조합은

적용 요구사항에 따라 선택해야 합니다.

정밀도

베어링 정밀도와 휠 원형도는 작동 소음 및 궤적 편차에 직접적인 영향을 미칩니다.

7,캐스터의 대표적 적용 사례

모든 AGV 섀시 시스템을 위한 수동 지지

완전 수동식 경량 AGV 플랫폼 (동력 구동 휠 없음)

중하중 AGV의 보조 하중 지지 구성요소

세 가지 핵심 구성요소의 기술 비교 및 선택 가이드

구성요소 유형 이동 능력 제어 정밀도 비용 수준 적합 하중

핵심 선택 원칙

정밀도 요구가 낮고 비용이 우선일 경우

→ 차동 구동 휠 + 회전 캐스터

공간이 제한적이고 고정밀이 요구될 경우

→ 스티어링 휠 + 고정 캐스터

중하중 및 대형 톤수 적용

→ 다중 스티어링 휠 모듈 + 중하중 캐스터

AGV 이동 시스템의 미래 동향

AGV 이동 시스템의 발전은 본질적으로 구동 휠, 스티어링 휠 및 캐스터 기술의 지속적인 성능 향상과 최적화에 의해 추진됩니다.

차동 구동 휠은 비용 우위로 인해 저가 시장을 지배하고 있습니다.

스티어링 휠은 전방향 이동 및 고정밀 능력 덕분에 고급 AGV의 핵심 기술이 되었습니다.

캐스터는 모든 AGV 플랫폼에서 여전히 없어서는 안 될 지지 역할을 수행합니다.

지능형 제조 업그레이드 추세 속에서 스티어링 휠 기술은 다음 방향으로 빠르게 발전하고 있습니다:

• 소형화

• 통합화

• 더 높은 정밀도

동시에:

차동 구동 시스템은 더욱 용도 특화되고 비용 중심적으로 변화하고 있습니다.

캐스터는 더 높은 적재 능력, 더 낮은 소음, 더 긴 수명을 향해 발전하고 있습니다.

이 세 가지 핵심 구성요소의 협업 최적화는 AGV 전체 성능 향상을 위한 핵심 기술 경로를 나타냅니다.
