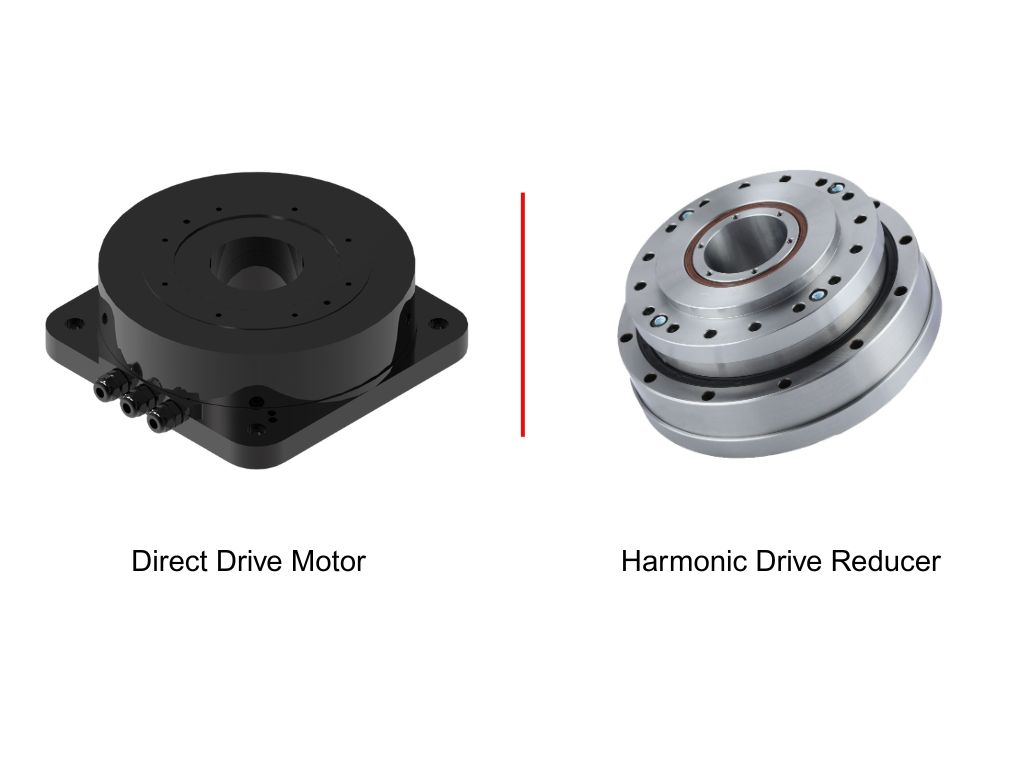

DD 모터와 하모닉 감속기 비교: 올바른 회전 구동장치 선택을 위한 10가지 핵심 요소

소개

로봇 관절, CNC 회전 테이블, 반도체 핸들링 시스템 또는 정밀 자동화 기계용 회전 구동 장치를 선택하는 것은 단순히 토크가 가장 높은 모터나 백래시가 가장 적은 감속기를 선택하는 문제가 아닙니다.

일반적으로 두 가지 근본적으로 다른 접근 방식이 고려됩니다. 하나는 부하에 직접 연결되는 DD 모터(다이렉트 드라이브 모터) 이고, 다른 하나는 서보 모터와 결합된 고조파 감속기 입니다.

DD 모터는 기계식 감속 단계를 제거하고 출력축에서 직접 토크를 발생시킵니다. 하모닉 감속기(하모닉 기어박스 또는 스트레인 웨이브 기어 감속기라고도 함)는 웨이브 발생기, 플렉스 스플라인 및 원형 스플라인을 사용하여 소형 패키지 내에서 높은 감속비를 구현합니다.

두 기술 모두 높은 위치 정확도, 낮은 백래시 및 뛰어난 모션 제어를 제공할 수 있지만, 이러한 결과를 달성하는 방식은 매우 다릅니다.

따라서 회전 구동 장치를 선택하는 엔지니어에게 더 유용한 질문은 단순히 "DD 모터가 더 나은가, 아니면 하모닉 감속기가 더 나은가?"가 아닙니다.

더 나은 질문은 다음과 같습니다.

어떤 기술이 해당 애플리케이션의 토크, 속도, 정확도, 관성, 설치 공간, 작동 주기, 강성 및 제어 요구 사항에 가장 적합합니까?

이 글에서는 DD 모터와 하모닉 감속기를 10가지 핵심 요소를 기준으로 비교하고 각 기술이 실질적인 이점을 갖는 부분을 설명합니다.

1. DD 모터와 하모닉 감속기: 두 회전 구동 시스템은 어떻게 작동하는가?

DD 모터는 어떻게 작동할까요?

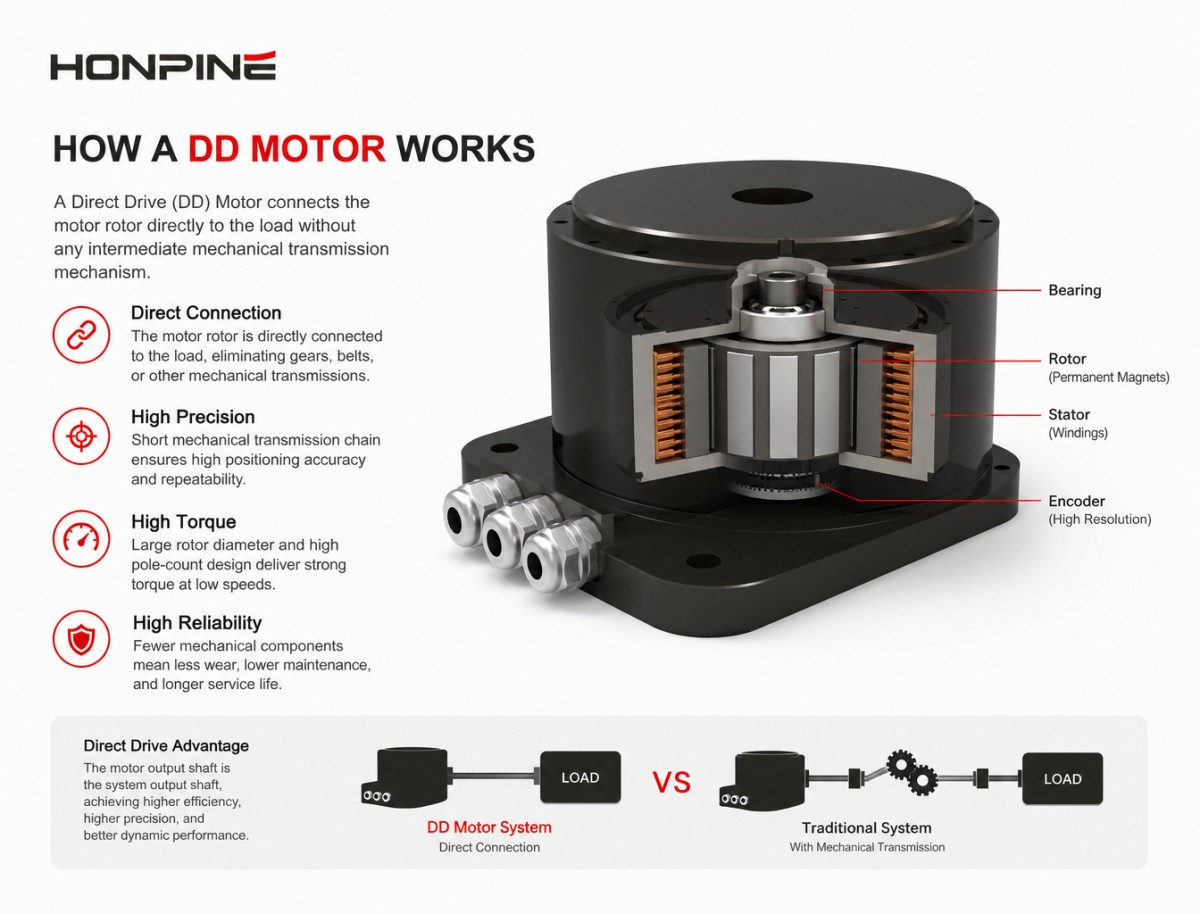

DD 모터(직접 구동 모터)는 모터 회전자를 중간 기어박스, 벨트, 풀리 또는 기타 기계적 전달 장치 없이 구동 부하에 직접 연결합니다.

산업 장비에 사용되는 대부분의 회전형 DD 모터는 고극 영구 자석 모터 구조를 기반으로 합니다. 비교적 큰 회전자 직경 덕분에 모터는 낮은 회전 속도에서도 상당한 토크를 생성할 수 있습니다.

기계식 감속기가 없기 때문에 모터의 출력축이 모션 시스템의 출력축과 동일합니다.

이로 인해 기계식 동력 전달 체인이 매우 짧아집니다.

모터와 부하 사이에는 기어 맞물림, 플렉스 스플라인, 기계적 감속비가 없습니다.

주요 구성 요소에는 일반적으로 고정자, 회전자, 영구 자석, 권선, 베어링 및 고해상도 인코더가 포함됩니다.

모터 위치가 부하 위치와 직접 연결되어 있기 때문에 엔코더는 특히 중요해집니다.

하모닉 리듀서는 어떻게 작동할까요?

하모닉 리듀서는 다른 접근 방식을 취합니다.

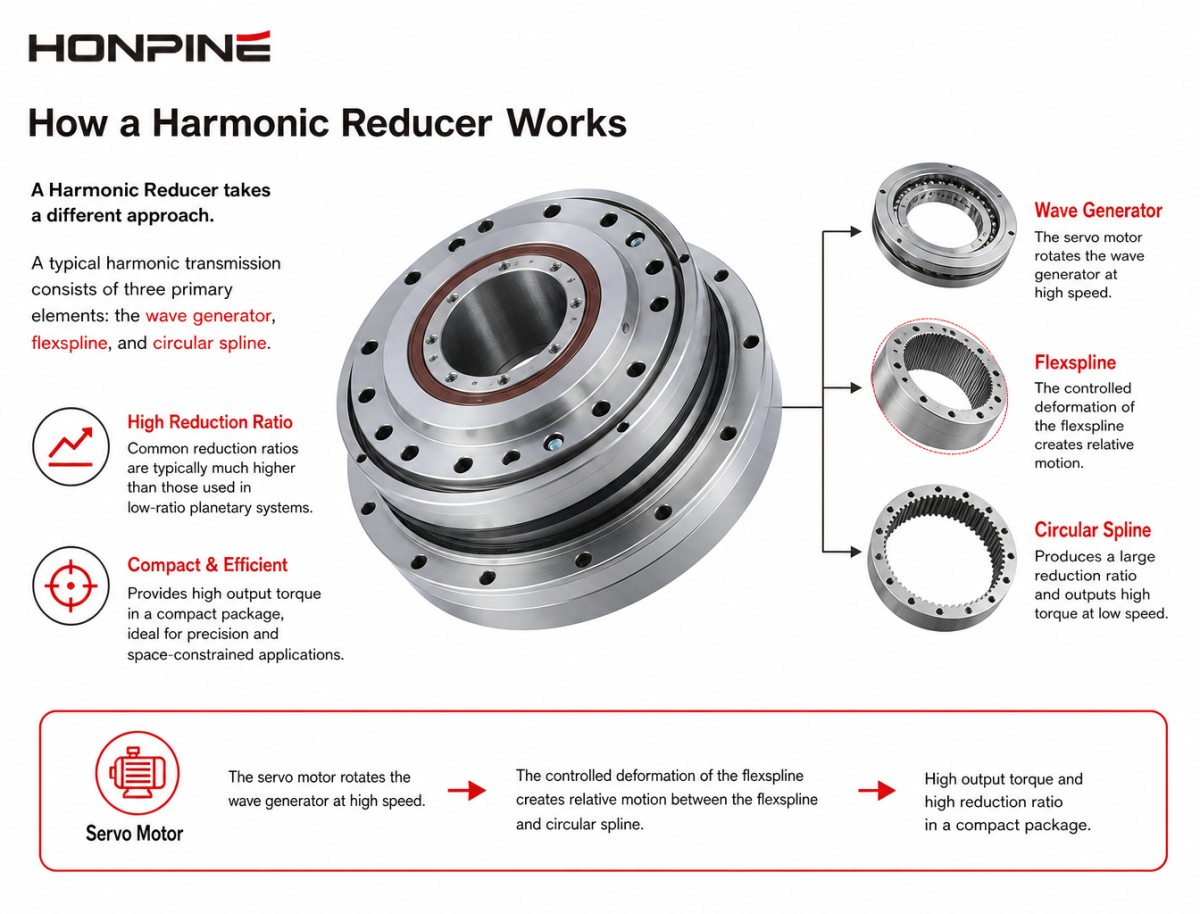

일반적인 하모닉 트랜스미션은 웨이브 제너레이터, 플렉스 스플라인, 원형 스플라인이라는 세 가지 주요 요소로 구성됩니다.

서보 모터는 파동 발생기를 고속으로 회전시킵니다. 플렉스 스플라인의 제어된 변형은 플렉스 스플라인과 원형 스플라인 사이에 상대적인 움직임을 발생시켜 큰 감속비를 만들어냅니다.

일반적인 감소비는 저비율 행성계에서 사용되는 감소비보다 훨씬 높습니다.

이를 통해 비교적 작고 고속인 서보 모터가 더 낮은 속도에서 훨씬 더 높은 출력 토크를 생성할 수 있습니다.

따라서 하모닉 감속기는 중요한 기계적 이점을 제공합니다.

컴팩트한 크기에 높은 출력 토크와 높은 감속비를 담았습니다.

이것이 바로 하모닉 기어박스가 로봇 관절, 정밀 회전축 및 소형 자동화 장비에 널리 사용되는 주요 이유 중 하나입니다.

2. DD 모터와 고조파 감속기 비교: 감속비 및 출력 토크

두 기술의 가장 큰 차이점 중 하나는 출력 토크를 생성하는 방식입니다.

DD 모터는 모터 토크를 증폭하기 위해 감속비를 사용하지 않습니다.

모터 자체는 필요한 출력 토크를 생성해야 합니다.

이러한 이유로 필요한 토크를 높이려면 모터 직경, 유효 자기 부피, 권선 용량 또는 냉각 성능을 늘려야 하는 경우가 많습니다.

하모닉 감속기는 감속비를 통해 토크 증폭을 발생시킵니다.

예를 들어, 고속으로 작동하는 서보 모터는 50:1 또는 100:1의 감속비를 가진 하모닉 감속기와 결합될 수 있습니다.

이론적인 관계는 다음과 같이 단순화할 수 있습니다.

출력 토크 ≈ 모터 토크 × 감속비 × 변속기 효율

실제 출력 토크는 감속기 효율, 열 조건, 가속 요구 사항 및 작동 주기 등을 고려해야 합니다.

이러한 특징 덕분에 고조파 감속기는 비교적 작은 모터에서 높은 토크가 요구되는 응용 분야에서 상당한 이점을 제공합니다.

DD 모터는 필요한 출력 속도가 비교적 낮고 직접적인 토크 생성이 유용한 응용 분야에 더 적합합니다.

공학적 고려사항

애플리케이션에 다음 사항이 필요한 경우:

• 매우 높은 토크

• 제한된 방사형 공간

• 높은 감소율

• 소형 모터 크기

고조파 감속기는 통합이 더 쉬운 경우가 많습니다.

애플리케이션에 다음 사항이 필요한 경우:

• 저속 연속 회전

• 직접 토크 제어

• 높은 동적 응답

• 기계식 변속기 백래시 없음

• DD 모터가 더 적합할 수 있습니다.

3. 백래시 및 위치 정확도

백래시는 DD 모터와 하모닉 감속기 간의 가장 자주 논의되는 차이점 중 하나입니다.

DD 모터는 모터와 부하 사이에 기계식 기어 변속기가 없습니다.

따라서 일반적인 의미의 기어 백래시는 없습니다.

이는 회전 방향이 자주 바뀌고 부하가 작은 명령 변화에 즉각적으로 반응해야 하는 응용 분야에서 특히 유용합니다.

예로는 정밀 검사 스테이지, 반도체 장비, 고속 인덱싱 시스템 및 특정 로봇 관절 등이 있습니다.

하지만 DD 모터가 자동으로 완벽한 위치 정확도를 제공한다고 말하는 것은 오해의 소지가 있습니다.

DD 시스템의 최종 위치 정확도는 여전히 다음 요소에 따라 달라집니다.

• 인코더 정확도

• 서보 튜닝

• 베어링 런아웃

• 기계적 강성

• 열변형

• 설치 정확도

• 부하 교란

반면에 하모닉 감속기는 기계식 변속 시스템입니다.

고품질 하모닉 감속기는 극히 낮은 백래시를 구현할 수 있어 정밀 로봇 및 자동화 애플리케이션에 적합합니다.

중요한 차이점은 낮은 백래시가 기계식 변속이 전혀 없다는 것과 같은 의미는 아니라는 점입니다.

많은 산업 분야에서 정밀 감속기의 백래시는 이미 충분히 낮기 때문에 나머지 오차는 기계의 다른 요소에 의해 좌우됩니다.

따라서 엔지니어는 애플리케이션 사양에 "높은 정확도"라고 명시되어 있다는 이유만으로 DD 모터를 선택해서는 안 됩니다.

실제 위치 결정 및 반복 정밀도 요구 사항은 기계 전체 수준에서 평가해야 합니다.

4. 동적 응답: DD 모터 vs. 하모닉 기어박스

동적 응답은 DD 모터가 강력한 이점을 갖는 또 다른 영역입니다.

DD 모터는 부하에 직접 전자기 토크를 가합니다.

모터와 부하 사이에 기어박스가 없어 기계적 유연성, 전달 오차 또는 추가 회전 요소가 발생하지 않습니다.

이렇게 하면 시스템의 동적 동작을 단순화할 수 있습니다.

결과는 다음과 같을 수 있습니다:

• 빠른 가속

• 급격한 감속

• 부드러운 역전

• 높은 서보 대역폭

• 탁월한 토크 응답성

이러한 특성 덕분에 DD 모터는 고속 인덱싱 및 정밀 모션 응용 분야에 특히 적합합니다.

하지만 하모닉 리듀서가 반드시 "느린" 것은 아닙니다.

적절하게 설계된 하모닉 드라이브 시스템은 특히 감속기의 크기가 적절하고 서보 제어 시스템이 제대로 조정되었을 때 탁월한 동적 성능을 달성할 수 있습니다.

주된 차이점은 하모닉 트랜스미션이 운동 사슬에 기계적 강성과 유연성을 도입한다는 점입니다.

토크 변화가 매우 빠르거나 힘 제어의 투명도가 매우 중요한 응용 분야에서는 이러한 구분이 점점 더 중요해집니다.

5. 토크 밀도 및 설치 공간

이는 공진 저감 장치가 DD 모터보다 우수한 성능을 보이는 분야 중 하나입니다.

DD 모터는 토크를 직접 생성하기 위해 충분한 전자기 반경과 유효 자기 부피가 필요합니다.

출력 토크가 증가함에 따라 모터의 직경이 상대적으로 커질 수 있습니다.

이는 회전 테이블이나 기타 장비처럼 방사형 공간이 충분한 경우에는 허용될 수 있습니다.

로봇 관절에서는 더욱 어려워집니다.

로봇 관절은 직경이 매우 제한적일 수 있지만 동시에 다음과 같은 요구 사항을 충족해야 합니다.

• 고출력 토크

• 높은 감소율

• 저중량

• 높은 강성

• 소형 포장

바로 이런 점에서 하모닉 기어박스가 매력적인 선택지가 됩니다.

소형 서보 모터에 하모닉 감속기를 결합하면 모터 직경을 크게 하지 않고도 상당한 출력 토크를 생성할 수 있습니다.

소형 로봇 관절의 경우, 이는 결정적인 이점이 될 수 있습니다.

실질적인 비교

대형 회전 테이블에는 대형 DD 모터를 장착할 수 있는 충분한 공간이 있을 수 있습니다.

6축 로봇 관절은 그렇지 않을 수도 있습니다.

따라서 구동 기술을 선택하기 전에 장비의 물리적 구조를 고려해야 합니다.

6. 효율, 발열량 및 작동 주기

효율성은 단순히 기계 부품의 개수를 비교하는 것보다 훨씬 더 복잡한 문제입니다.

DD 모터는 기어박스와 관련된 기계적 전달 손실을 제거합니다.

이는 매우 효율적인 기계적 동력 전달 경로를 제공할 수 있습니다.

하지만 DD 모터는 비교적 낮은 속도로 작동하면서도 높은 토크를 생성할 수 있습니다.

저속 고토크 작동을 지속할 경우 모터에는 상당한 전류가 필요할 수 있습니다.

따라서 구리 손실은 중요한 열적 고려 사항이 될 수 있습니다.

하모닉 감속기는 기계적 변형과 마찰로 인해 전달 손실을 발생시킵니다.

일반적으로 그 효율은 직접 기계식 연결보다 낮으며, 실제 값은 감속비, 속도, 부하, 윤활, 온도 및 작동 조건에 따라 크게 달라집니다.

따라서 엔지니어는 단일 명목 효율 수치를 사용하는 대신 실제 작동 주기 동안의 효율을 평가해야 합니다.

예를 들어, DD 모터는 연속 회전하는 정밀 회전 테이블에 특히 적합할 수 있습니다.

간헐적으로 작동하지만 작은 범위 내에서 매우 높은 최대 토크가 요구되는 로봇 관절의 경우, 하모닉 감속기가 여전히 더 나은 선택일 수 있습니다.

7. 강성 및 기계적 순응성

DD 모터와 하모닉 감속기를 비교할 때 시스템 강성을 간과하는 경우가 많습니다.

DD 모터는 기어박스를 제거하여 기계적 유연성의 주요 원인 중 하나를 없애줍니다.

부하는 모터에 직접 연결되어 있습니다.

이를 통해 기계 시스템을 단순화하고 토크 전달의 투명성을 향상시킬 수 있습니다.

하지만 DD 시스템의 전반적인 강성은 여전히 모터 하우징, 베어링, 샤프트, 장착 구조 및 기계 프레임에 따라 달라집니다.

하모닉 감속기는 고유의 비틀림 강성 특성을 가지고 있습니다.

플렉스플라인은 작동 중에 탄성적으로 변형되도록 의도적으로 설계되었습니다.

이는 조화 전달 원리를 제공할 뿐만 아니라 비틀림 유연성도 도입합니다.

일반적인 로봇 동작에서는 이것이 반드시 불리한 점은 아닙니다.

실제로, 하모닉 감속기의 기계적 특성은 서보 제어와 잘 어울려 로봇의 부드러운 움직임에 기여할 수 있습니다.

하지만 극도로 높은 대역폭을 요구하는 힘 제어 애플리케이션에서는 기계적 순응도를 제어 모델에 포함시켜야 합니다.

8. 인코더 요구사항

DD 모터와 고조파 감속기를 비교할 때 엔코더 선택은 특히 중요합니다.

DD 모터의 경우, 엔코더는 출력 위치와 직접적인 관련이 있습니다.

따라서 인코더 오류는 출력 측정값에 직접적으로 반영됩니다.

이는 다음과 같은 사항에 높은 기준을 요구합니다.

• 인코더 해상도

• 인코더 정확도

• 설치 동심도

• 열 안정성

• 서보 튜닝

고해상도 절대 엔코더는 정밀 DD 애플리케이션에 일반적으로 사용됩니다.

하모닉 감속기는 모터와 출력 사이에 기계적 감속비를 제공합니다.

이는 출력 측에서 볼 때 모터 측 엔코더 해상도가 기계적 감속비에 의해 실질적으로 곱해진다는 것을 의미합니다.

하지만 엔지니어는 이것을 감속기가 모든 위치 오류를 자동으로 제거한다는 의미로 해석해서는 안 됩니다.

감속기는 자체적인 전달 오차, 비틀림 변형, 온도 관련 변화 및 기계적 공차를 발생시킵니다.

그러므로:

높은 인코더 해상도가 자동으로 높은 시스템 정확도를 의미하는 것은 아닙니다.

인코더, 변속 메커니즘, 베어링, 기계 구조 및 제어 알고리즘을 함께 고려해야 합니다.

9. 신뢰성, 유지보수 및 서비스 수명

DD 모터는 비교적 간단한 기계적 변속 구조를 가지고 있습니다.

기어 윤활이 필요한 변속기가 없으며, 플렉스 스플라인이나 기계적 변속 사이클을 거치는 기어 톱니도 없습니다.

이렇게 하면 유지보수 필요성을 줄일 수 있습니다.

유지보수 접근이 어려운 클린룸 반도체 장비나 기계의 경우, 이러한 기능이 유용할 수 있습니다.

하지만 DD 모터가 절대적으로 유지보수가 필요 없는 것은 아닙니다.

베어링, 엔코더 시스템, 냉각 시스템 및 전기 부품에는 여전히 수명 관련 고려 사항이 있습니다.

하모닉 감속기는 적절한 윤활이 필요하며 정격 부하, 속도, 온도 및 작동 주기 내에서 작동해야 합니다.

플렉스스플라인은 매우 중요한 부품이며 작동 중에 반복적인 탄성 변형을 겪습니다.

따라서 감속기 선택 시에는 모든 고조파 감속기의 수명이 동일하다고 가정하기보다는 예상 사용 수명을 고려해야 합니다.

연속적으로 작동하는 고빈도 로봇 관절의 경우, 감속기 피로 수명은 주요 선택 요소가 될 수 있습니다.

제어된 환경에서 작동하는 클린룸 회전 스테이지의 경우, DD 모터의 유지보수 이점이 더욱 중요해질 수 있습니다.

10. DD 모터 vs. 고조파 감속기: 어떤 것이 귀하의 용도에 더 적합할까요?

모두에게 승리가 있는 것은 아닙니다.

적절한 선택은 장비의 기계적 요구 사항에 따라 달라집니다.

정밀 회전 테이블용 DD 모터

DD 모터는 다음과 같은 용도에 특히 적합합니다.

반도체 검사대, 웨이퍼 검사 장비, 정밀 인덱싱 테이블, 광학 검사 시스템, 레이저 가공기 및 고속 회전 위치 지정 시스템.

이러한 응용 분야는 직접 구동, 낮은 기계적 백래시, 빠른 응답 및 부드러운 회전의 이점을 누릴 수 있습니다.

예를 들어, 반도체 검사용 회전 스테이지는 각도 위치 정확도, 반복성, 진동 제어 및 빠른 인덱싱을 우선시할 수 있습니다.

이러한 상황에서는 DD 모터의 장점이 더 큰 직경과 높은 초기 비용을 상쇄할 수 있습니다.

로봇 관절용 하모닉 감속기

하모닉 감속기는 특히 다음과 같은 경우에 매력적입니다.

산업용 로봇 관절, 협동 로봇, 휴머노이드 로봇 관절, 카메라 짐벌, AGV 조향 메커니즘 및 소형 회전 액추에이터.

주된 이유는 단순히 정확성 때문만은 아닙니다.

이는 다음 요소들의 조합입니다:

높은 감속비 + 높은 토크 밀도 + 컴팩트한 크기 + 낮은 백래시.

로봇의 어깨 또는 손목 관절은 설치 공간이 제한적입니다.

대형 DD 모터를 사용하면 관절 직경과 무게가 증가할 수 있습니다.

하모닉 감속기는 설계자가 더 작은 고속 서보 모터를 사용하면서도 높은 출력 토크를 생성할 수 있도록 해줍니다.

이는 고조파 전송의 가장 중요한 실질적인 이점 중 하나입니다.

협동 로봇용 DD 모터와 하모닉 감속기 비교

협업 로봇은 정밀성과 인간과의 상호작용이 모두 요구되기 때문에 특별한 고려가 필요합니다.

DD 모터는 직접적인 토크 전달 방식을 제공하며 뛰어난 토크 응답성을 제공할 수 있습니다.

이는 병력 통제에 도움이 될 수 있습니다.

하지만 높은 출력 토크가 요구될 경우 모터의 크기가 상대적으로 커질 수 있습니다.

하모닉 리듀서는 보다 컴팩트한 접합 구조를 제공할 수 있습니다.

낮은 백래시와 높은 토크 밀도 덕분에 협동 로봇 관절에 널리 적용됩니다.

하지만 기계식 변속기는 유연성과 전달 특성을 도입하므로, 힘 제어 알고리즘을 설계할 때 이를 고려해야 한다는 단점이 있습니다.

따라서 협동 로봇 애플리케이션의 경우, 문제는 단순히 DD 방식이냐 하모닉 방식이냐 중 어느 방식이 "더 나은지"가 아닙니다.

디자이너는 다음 사항을 평가해야 합니다.

관절 토크, 관절 속도, 로봇 탑재량, 외부 힘 요구 사항, 관절 직경, 무게, 역구동 가능성, 강성, 제어 대역폭 및 안전 전략.

CNC 회전 테이블용 DD 모터와 하모닉 감속기 비교

CNC 회전 테이블은 또 다른 유용한 비교 대상을 제공합니다.

정밀 CNC 회전 테이블에는 다음과 같은 요소가 필요할 수 있습니다.

• 높은 각도 위치 정확도

• 높은 반복성

• 부드러운 보간법

• 빠른 인덱싱

• 높은 강성

• 연속 작동

• 저진동

DD 모터는 모터가 테이블을 직접 구동하기 때문에 고속 직구동 회전 테이블에 매우 적합할 수 있습니다.

이를 통해 기어박스 유격이 제거되고 변속기 구조가 단순화될 수 있습니다.

하지만 회전 테이블이 비교적 작은 크기 내에서 높은 토크를 필요로 하는 경우에는 하모닉 감속기가 여전히 유용할 수 있습니다.

적절한 선택은 테이블 직경, 공작물 관성, 필요한 속도, 절삭력, 가속도 및 위치 정밀도에 크게 좌우됩니다.

고하중 가공의 경우, 단순히 백래시를 제거하는 것보다 전체 회전축의 기계적 강성과 하중 지지력이 더 중요할 수 있습니다.

DD 모터는 언제 선택해야 할까요?

DD 모터는 직접적인 토크 제어와 동적 응답이 매우 중요한 응용 분야에서 고려해 볼 만한 가치가 있습니다.

일반적인 상황은 다음과 같습니다.

• 낮음~중간 출력 속도

• 높은 위치 정확도

• 잦은 가속 및 감속

• 잦은 방향 전환

• 연속 회전 운동

• 최소 기계식 변속기

• 유지보수 요구 사항이 낮음

• 충분한 설치 직경

일반적인 적용 분야로는 반도체 장비, 검사 시스템, 정밀 회전 테이블, 광학 장비, 고속 인덱싱 기계 및 일부 로봇 관절 등이 있습니다.

언제 하모닉 리듀서가 더 나은 선택일까요?

소형화와 토크 밀도가 주요 설계 제약 조건일 경우, 일반적으로 하모닉 감속기가 더 유리합니다.

일반적인 상황은 다음과 같습니다.

• 고출력 토크

• 제한된 설치 공간

• 높은 감소율

• 낮은 백래시

• 소형 로봇 관절

• 높은 하중 대비 중량 요구 사항

• 중상위 위치 정확도

• 입력단에서 서보 모터 속도를 사용할 수 있습니다.

일반적인 적용 분야로는 산업용 로봇, 협동 로봇, 휴머노이드 로봇, 로봇 회전 액추에이터, 카메라 시스템, AGV 조향 메커니즘 및 소형 자동화 장비 등이 있습니다.

DD 모터와 고조파 감속기는 항상 경쟁 관계는 아닙니다.

중요한 점은 DD 모터와 하모닉 감속기가 모든 용도에서 반드시 경쟁하는 것은 아니라는 것입니다.

그들은 서로 다른 기계적 문제를 해결합니다.

DD 모터는 기계식 감속 단계를 제거합니다.

하모닉 감속기는 소형 고비율 기계식 변속기를 구현합니다.

일부 시스템에서는 최적의 솔루션이 서로 다른 축에서 서로 다른 기술을 사용하는 것일 수도 있습니다.

예를 들어, 정밀 자동화 기계는 고속 회전 위치 결정 축에 DD 모터를 사용하는 동시에 소형 보조 회전 축에는 하모닉 감속기를 사용할 수 있습니다.

로봇은 높은 토크가 필요한 관절에 하모닉 트랜스미션을 사용할 수 있는 반면, 낮은 관성과 토크 투명성이 더 중요한 메커니즘은 직접 구동 방식을 사용할 수 있습니다.

따라서 최적의 엔지니어링 접근 방식은 각 축의 요구 사항에 따라 전송 아키텍처를 선택하는 것입니다.

DD 모터와 고조파 감속기 비교: 빠른 선택 가이드

DD 모터 vs. 고조파 감속기: 최종 결정

DD 모터와 하모닉 감속기 중 어떤 것을 선택할지는 백래시, 토크 또는 가격과 같은 단일 사양에만 근거해서는 안 됩니다.

DD 모터는 직접적인 토크 전달, 높은 동적 응답성, 부드러운 동작 및 최소한의 기계적 전달이 필요한 기계에 적합합니다.

고조파 감속기는 기계에 높은 토크 밀도, 소형 크기, 높은 감속비 및 낮은 백래시가 요구될 때 매력적인 선택입니다.

정밀 회전 테이블, 반도체 장비, 광학 시스템 및 고속 인덱싱 메커니즘의 경우, 다이렉트 드라이브 회전 모터는 상당한 이점을 제공할 수 있습니다.

로봇 관절, 협동 로봇, 휴머노이드 로봇 및 소형 회전 액추에이터의 경우, 하모닉 감속기 또는 하모닉 기어박스가 토크, 크기, 정확도 및 비용 측면에서 더 나은 균형을 제공하는 경우가 많습니다.

따라서 가장 중요한 공학 원칙은 간단합니다.

모터나 감속기를 먼저 선택하지 마십시오. 구동 구조를 먼저 선택하십시오.

필요한 토크, 속도, 관성, 위치 정밀도, 작동 주기, 설치 공간, 강성, 열 조건 및 유지 보수 요구 사항이 정의되면 적합한 회전 구동 기술을 훨씬 쉽게 찾을 수 있습니다.

장비 제조업체의 경우, 이러한 접근 방식을 통해 개별 제품을 카탈로그 사양만으로 비교하는 대신 동일한 용도별 기준으로 DD 모터, 하모닉 감속기, 유성 감속기 및 통합 회전 액추에이터를 평가할 수 있습니다.

FAQ: DD 모터와 하모닉 감속기 비교

DD 모터가 하모닉 감속기보다 더 정확한가요?

꼭 그럴 필요는 없습니다.

DD 모터는 기계식 기어 백래시를 제거하여 정밀 동작에 있어 큰 이점을 제공합니다. 그러나 최종 시스템 정확도는 엔코더 정확도, 베어링 런아웃, 기계적 강성, 열 변형, 서보 튜닝 및 설치 상태에도 영향을 받습니다.

고품질 하모닉 감속기는 매우 낮은 백래시를 달성할 수 있으며, 적절하게 설계된 서보 시스템에서 탁월한 위치 제어 성능을 제공할 수 있습니다.

DD 모터가 로봇 관절에 더 적합할까요?

항상 그런 건 아닙니다.

DD 모터는 뛰어난 토크 응답성과 직접적인 힘 전달을 제공할 수 있지만, 고토크 DD 모터는 비교적 큰 직경을 필요로 할 수 있습니다.

소형 로봇 관절의 경우, 하모닉 감속기는 토크 밀도, 감속비, 크기 및 낮은 백래시 측면에서 더 나은 조합을 제공하는 경우가 많습니다.

DD 모터가 일반적으로 더 큰 이유는 무엇인가요?

DD 모터는 토크를 증폭시키는 기어박스가 없습니다.

모터 자체는 필요한 출력 토크를 생성해야 합니다. 모터의 유효 반경과 활성 자기 부피를 늘리는 것은 토크를 증가시키는 한 가지 방법이지만, 이로 인해 모터 직경이 커질 수 있습니다.

고조파 감속기는 백래시가 전혀 발생하지 않도록 할 수 있습니까?

정밀한 하모닉 감속기는 매우 낮은 백래시를 제공할 수 있지만, 완전히 기어가 없는 직구동 시스템과 동일하다고 설명해서는 안 됩니다.

기계식 변속기는 여전히 고유의 강성, 탄성 변형, 제조 공차 및 전달 특성을 가지고 있습니다.

CNC 회전 테이블에는 어떤 것이 더 좋을까요?

둘 다 적합할 수 있습니다.

DD 모터는 직접 구동, 부드러운 동작 및 빠른 인덱싱이 중요한 고속 정밀 회전 테이블에 특히 적합합니다.

높은 토크와 소형화가 중요한 경우, 하모닉 감속기가 매력적인 선택이 될 수 있습니다.

최종 선택 시에는 공작물의 관성, 절삭력, 테이블 직경, 속도, 가속도, 위치 정밀도 및 강성을 고려해야 합니다.

반도체 장비에는 어느 쪽이 더 좋을까요?

DD 모터는 직접 구동, 낮은 기계적 백래시 및 빠른 응답 속도를 제공하기 때문에 정밀 회전 위치 지정 및 검사 장비에 적합한 경우가 많습니다.

하지만 최종 선택은 특정 장비 구조, 탑재량, 클린룸 요구 사항, 속도, 정확도 및 열 제약 조건에 따라 달라집니다.

결론

DD 모터와 하모닉 감속기의 비교는 궁극적으로 회전 운동에 대한 두 가지 서로 다른 접근 방식의 비교입니다.

DD 모터는 기계식 감속 단계를 제거하고 직접적인 토크 생성, 높은 동적 응답성 및 최소한의 기계적 전달에 중점을 둡니다.

이 하모닉 감속기는 고비율 스트레인 웨이브 기어 메커니즘을 사용하여 높은 토크 밀도와 소형화된 기계적 통합을 구현합니다.

어느 기술도 보편적으로 우월하다고 할 수는 없습니다.

최적의 해결책은 기계가 실제로 필요로 하는 것에 달려 있습니다.

정밀 회전 테이블, 반도체 검사 시스템, 광학 장비 및 고속 인덱싱 분야에서 DD 모터는 탁월한 이점을 제공할 수 있습니다.

로봇 관절, 협동 로봇, 휴머노이드 로봇, 소형 회전 액추에이터 및 기타 공간 제약이 있는 메커니즘의 경우, 하모닉 감속기는 토크, 크기, 정확도 및 기계적 통합 측면에서 보다 실용적인 조합을 제공할 수 있습니다.

따라서 차세대 자동화 및 로봇 장비를 설계하는 엔지니어에게 진정한 질문은 "DD 모터냐, 아니면 하모닉 감속기냐?"가 아닙니다.

그것은:

"사용 가능한 기계적, 열적, 제어적 및 비용 제약 조건 내에서 요구되는 성능을 제공하는 회전 구동 아키텍처는 무엇입니까?"
