5축 CNC 가공의 정밀 기어박스: RV 기어박스 감속기, 하모닉 드라이브 감속기

2025-07-16

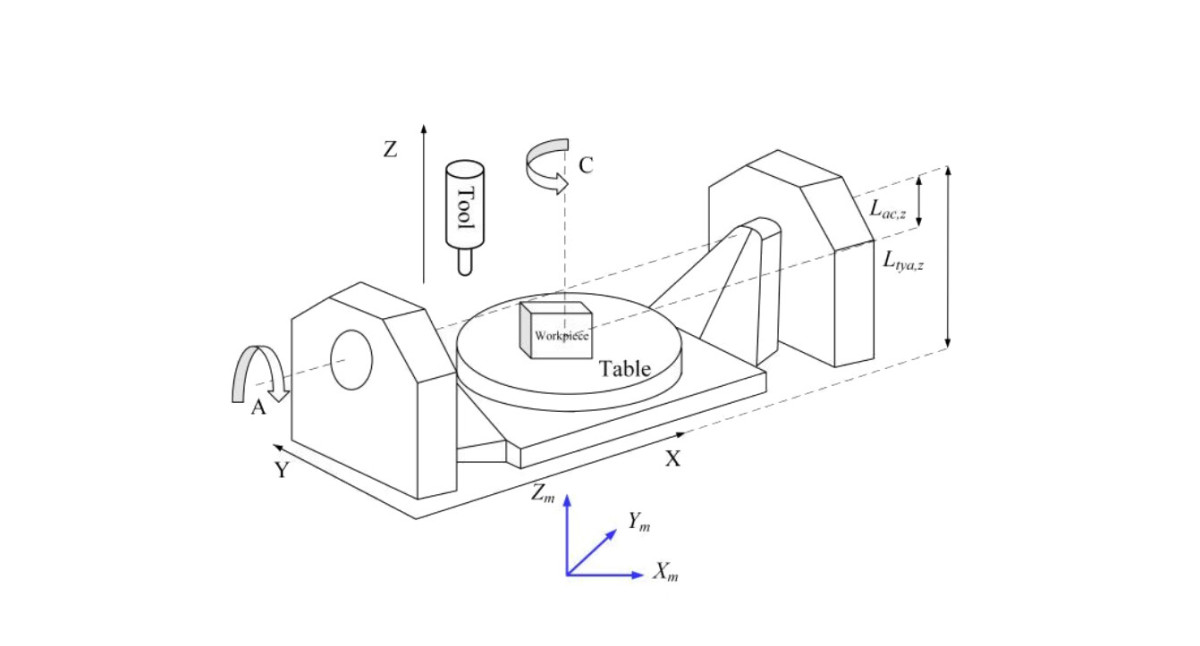

5축 CNC 가공은 세 가지 기본 선형 좌표축(X, Y, Z)에 두 개의 회전축(A, B, C축 중 임의의 조합)을 추가한 다축 CNC 가공 방식입니다. 다섯 개 축 전체(선형 3축과 회전 2축)의 동기화된 운동을 5축 연동 가공이라고 합니다. 두 회전축을 공구의 방향 각도가 고정되도록 위치시키고 세 선형축이 이동하는 경우, 이 가공 방식은 5축 위치결정 가공이라고 합니다. 5축 로터리 테이블은 5축 CNC 가공 기술을 구현하는 핵심 구성요소입니다. 정밀 기어박스는 서보 모터의 고속, 저토크 출력을 저속, 고토크 운동으로 변환하여 절삭 부하 요구사항을 충족할 수 있습니다. RV 감속기 기어박스의 다단 기어 구조는 고부하 절삭 충격을 견디고 진동을 줄일 수 있습니다. 하모닉 드라이브 감속기는 탄성 변형 또는 프리로드 구조를 통해 백래시 없는 전달을 구현하여 위치결정 정확도를 보장합니다.

5축 로터리 테이블 공작기계에서의 RV 감속기 기어박스 적용:

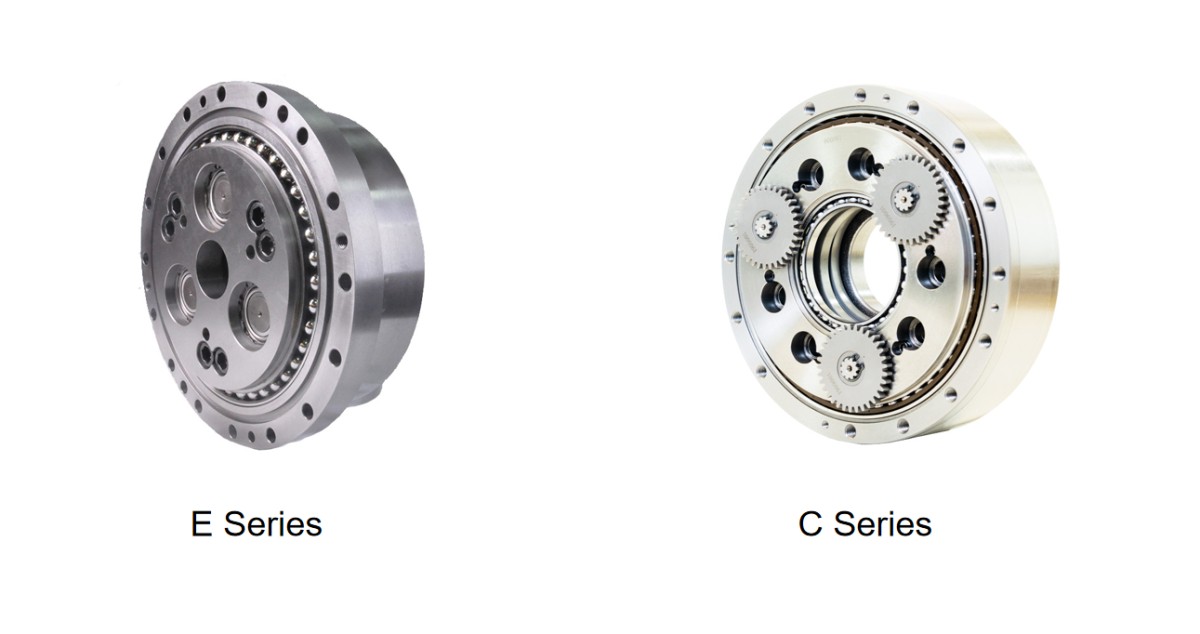

RV 감속기 기어박스는 높은 강성, 높은 토크 용량, 긴 수명으로 인해 C축과 B축 구동에 자주 사용됩니다. RV 감속기 기어박스는 고부하 절삭 중 안정성과 높은 정밀도를 보장합니다. 일부 고급 제조 분야에서는 RV 감속기 기어박스의 성능이 항공기 엔진 블레이드 가공과 같은 공작기계의 가공 한계를 결정합니다.

5축 로터리 테이블에서의 하모닉 드라이브 감속기 적용:

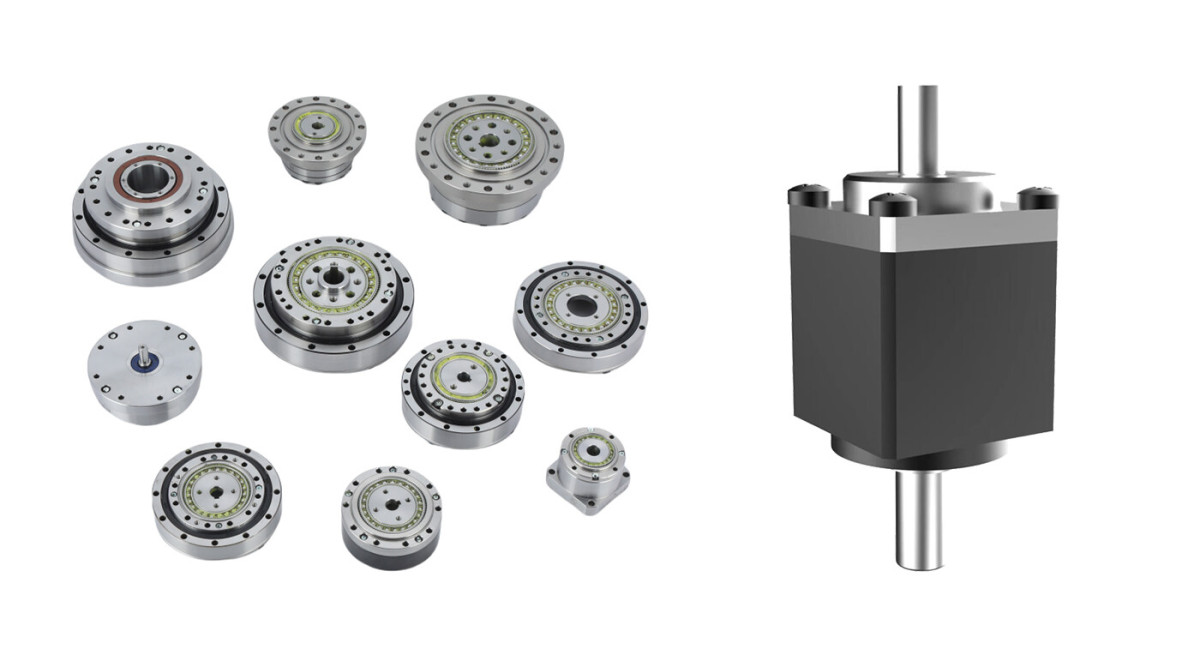

하모닉 드라이브 감속기는 백래시 없음, 높은 정밀도, 콤팩트하고 경량화된 설계, 높은 전달 효율로 인해 5축 로터리 테이블의 A/C축에 자주 사용됩니다. 일부 경량형 5축 공작기계에서는 5축 조각 및 밀링 기계와 의료 장비 가공기와 같이 B축에도 사용됩니다. 가공 정밀도는 CNC 공작기계 성능을 측정하는 중요한 지표입니다. 하모닉 드라이브 감속기는 높은 정밀도와 경량 특성으로 인해 의료, 광학, 3C 산업과 같은 정밀 가공 분야에서 없어서는 안 될 선택이 되었습니다.

하모닉 드라이브 감속기와 RV 기어 감속기의 차이점

항목	RV 감속기 기어박스	하모닉 드라이브 감속기
전달 원리 & 감속 구조	1차 인벌류트 유성 전달과 2차 사이클로이드 유성 전달로 구성됩니다. 최소 두 개의 편심축을 사용하여 2차 감속 메커니즘을 연결합니다. 핀 하우징과 사이클로이드 기어는 일체형 주조물과 강철 부품을 통해 전달을 구현합니다.	유연한 구성요소의 제어된 탄성 변형을 통해 운동을 전달합니다. 플렉스스플라인, 서큘러 스플라인, 웨이브 제너레이터의 세 가지 핵심 부품으로 구성됩니다. RV 감속기와 비교해 더 단순한 구조, 콤팩트한 크기, 더 낮은 재료 소비량/부피/중량이 특징입니다.
부하 용량 & 사용 수명	더 높은 토크와 충격 저항성을 제공하며, 더 큰 비틀림 강성, 피로 강도, 더 긴 정밀 수명을 갖습니다. 높은 운동 정확도를 유지합니다.	유연 기어 전달 방식으로 인해 피로 수명이 더 짧고 비틀림 저항성이 더 약합니다.
적합한 관절 부위	로봇의 베이스, 허리, 상완과 같은 고토크, 고부하 관절에 이상적입니다.	일반적으로 전완, 손목, 엔드 이펙터와 같은 경부하 위치에 사용됩니다.
실제 적용	RV 감속기는 >20kg 부하의 표준이며, 6kg-20kg 응용 분야에서는 RV 감속기와 하모닉 감속기를 모두 사용합니다.	하모닉 감속기는 <6kg 부하의 표준입니다.
주요 적용 분야	중경부하 로봇 분야: 자동차, PV, 용접, 벤딩, 분사, 팔레타이징, 금속가공, 운송, 항만 등.	경부하 로봇 분야: 3C 전자, 반도체, 식품, 사출성형, 의료 등.

정밀 감속기 기어박스는 5축 로터리 테이블의 핵심 전달 구성요소로, 공작기계의 가공 정밀도, 동적 응답, 부하 용량에 직접적인 영향을 미칩니다. RV 감속기 기어박스와 하모닉 드라이브 감속기는 각각 중부하 및 정밀 전달 응용 분야에서 주도적인 역할을 합니다. 이 두 가지는 고급 CNC 공작기계를 위한 하이브리드 구동 솔루션을 구현하기 위해 함께 사용되는 경우가 많습니다.
