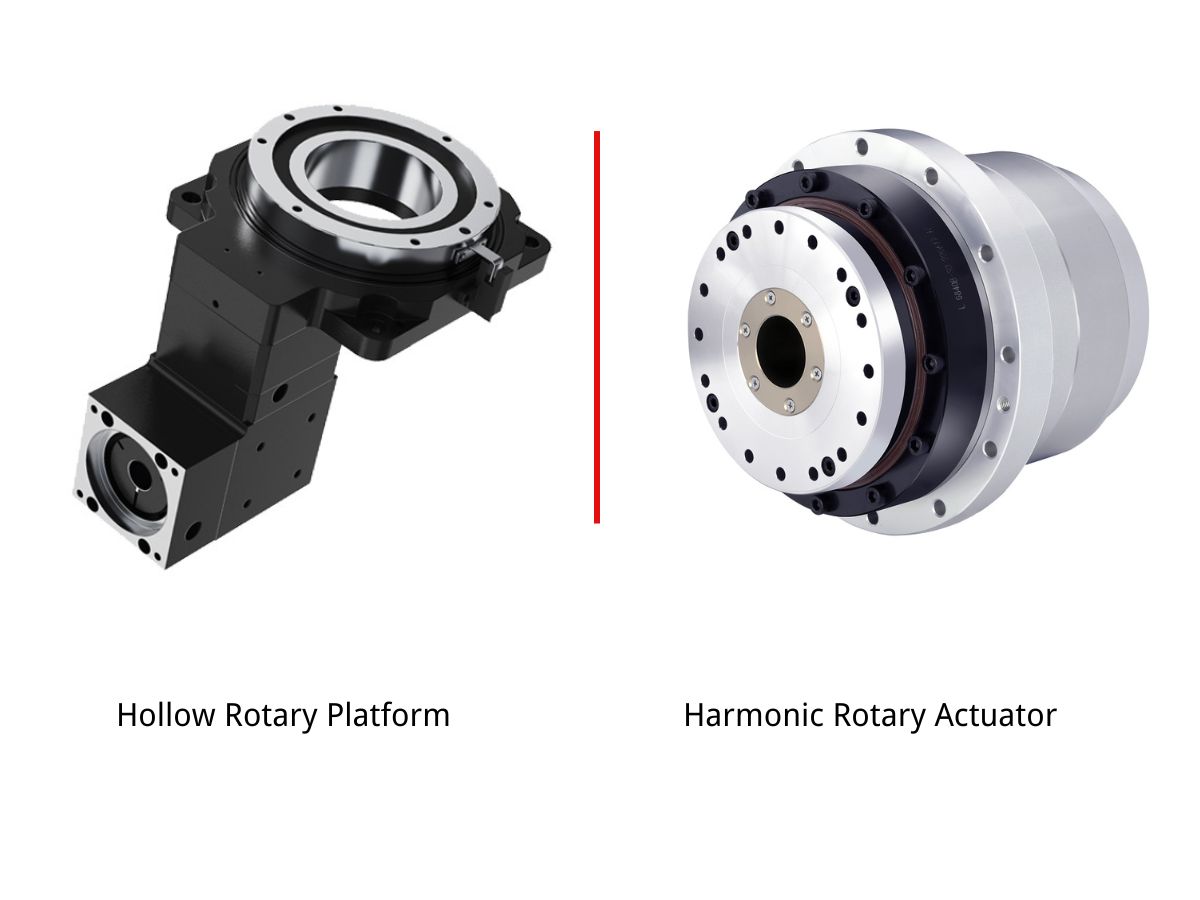

중공 회전 플랫폼 vs. 하모닉 회전 액추에이터: 적용 비교 및 상호 교체 가능성

안녕하세요, 저는 HONPINE의 기술 이사 Theodore Li입니다.

산업 자동화용 정밀 회전 스테이션을 설계하는 엔지니어에게는 자주 혼란을 주는 질문이 하나 있습니다. 장비에 고정밀 회전, 인덱싱 또는 회전 위치 결정이 필요할 때 중공 회전 플랫폼을 사용해야 할까요, 아니면 하모닉 회전 액추에이터를 사용해야 할까요?

두 제품을 서로 대체하여 사용할 수 있을까요? 어떤 애플리케이션에서 두 솔루션을 모두 사용할 수 있을까요? 그리고 어떤 애플리케이션에서는 직접 대체해서는 안 될까요?

많은 사람들은 두 제품 모두 고정밀 회전 전달 제품이므로 서로 대체 가능하다고 단순하게 생각합니다. 그러나 장비를 실제로 가동한 후에는 종종 문제가 발생합니다. 즉, 부하 용량 부족, 강성 부족, 진동, 제한된 속도 또는 수명 단축 등이 발생할 수 있습니다.

따라서 중공 회전 플랫폼과 하모닉 회전 액추에이터의 적용 경계를 자세히 살펴보겠습니다. 차이점을 이해하면 장비 제작 후 문제를 발견하는 대신 초기 설계 단계에서 더 적절한 선택을 할 수 있습니다.

1. 근본적인 차이: 구조적 역할이 다릅니다

두 제품 모두 고정밀 회전 운동에 사용할 수 있지만, 구조적 특성과 적용 우선순위는 다릅니다.

중공 회전 플랫폼은 높은 강성, 부하 용량 및 안정적인 회전 운동에 중점을 둡니다. 일반적으로 기어 전달 구조와 견고한 하우징 및 하중 지지 구조를 함께 사용합니다. 공작물, 지그, 공구 또는 기타 외부 하중을 지지해야 하는 회전 스테이션에 적합합니다.

또한 중공 구조는 케이블, 공압 튜브 및 기타 유틸리티가 중앙을 통과할 수 있게 하므로 장비 레이아웃을 단순화하고 회전 운동 중 케이블 간섭을 줄일 수 있습니다.

반면 하모닉 회전 액추에이터는 소형 크기, 높은 감속비, 낮은 백래시, 높은 위치 결정 정확도 및 높은 토크 밀도에 더 중점을 둡니다. 하모닉 전달 메커니즘을 모터 및 기타 구성 요소와 통합하여 컴팩트한 회전 구동 솔루션을 제공합니다.

따라서 하모닉 회전 액추에이터는 로봇 관절, 컴팩트한 정밀 메커니즘 및 설치 공간과 중량이 중요한 애플리케이션에 특히 적합합니다.

따라서 핵심적인 차이는 단순히 어느 제품의 정확도가 더 높은가에 있지 않습니다.

완전한 시스템의 기계적 아키텍처, 부하 조건, 강성, 설치 공간 및 운동 요구 사항에 관한 문제입니다.

이 기본적인 차이를 이해하는 것은 두 솔루션이 실제로 서로를 대체할 수 있는지 판단할 때 중요합니다.

2. 두 제품을 모두 사용할 수 있는 애플리케이션

먼저 비교적 쉽게 대체할 수 있는 애플리케이션을 살펴보겠습니다.

2.1 경부하 정밀 각도 위치 결정

예로는 소형 검사 회전 테이블, 렌즈 보정 메커니즘, 정밀 각도 조정 메커니즘 및 기타 소형 회전 위치 결정 시스템이 있습니다.

부하가 가볍고 외력이 제한적이며 충격이나 편심 하중이 거의 없는 경우 중공 회전 플랫폼과 하모닉 회전 액추에이터 모두 적합할 수 있습니다.

이러한 유형의 애플리케이션에서는 최종 선택이 주로 설치 공간, 필요한 강성, 중공 직경, 위치 결정 정확도, 모터 구성 및 비용에 따라 결정될 수 있습니다.

2.2 저속 간헐 인덱싱 및 회전 운동

회전 속도가 비교적 낮고 가속 및 감속이 제어되며 빈번한 고속 정역회전이나 큰 충격이 없는 경우, 두 솔루션 모두 적절히 선정하면 안정적인 회전 운동을 제공할 수 있습니다.

간단히 말하면:

경부하, 저속, 제한된 충격 및 제한된 편심 하중은 중공 회전 플랫폼과 하모닉 회전 액추에이터를 모두 고려할 수 있는 조건입니다.

그러나 이러한 애플리케이션에서도 최종 선정 전에 실제 토크, 반경 방향 하중, 축 방향 하중, 전도 모멘트, 듀티 사이클 및 위치 결정 요구 사항을 여전히 확인해야 합니다.

3. 일반적으로 중공 회전 플랫폼이 더 적합한 애플리케이션

이는 엔지니어가 잘못된 선정을 하기 쉬운 영역 중 하나입니다.

3.1 중량물, 지그 및 공작물 회전

회전 스테이션이 비교적 무거운 공작물, 지그, 공구 시스템 또는 편심 하중을 지지해야 하는 경우 구조 강성과 하중 지지 능력이 매우 중요해집니다.

중공 회전 플랫폼은 일반적으로 전달 시스템과 견고한 하중 지지 구조를 통합합니다. 설계에 따라 반경 방향 하중, 축 방향 하중 및 전도 모멘트를 직접 지지할 수 있습니다.

이 유형의 애플리케이션에서는 하모닉 회전 액추에이터를 출력 토크만 보고 선정해서는 안 됩니다. 출력 베어링 용량, 허용 반경 및 축 방향 하중, 비틀림 강성, 외부 모멘트, 듀티 사이클 및 수명을 모두 고려해야 합니다.

따라서 중부하 회전 스테이션에는 적절한 크기로 선정된 중공 회전 플랫폼이 더 적합한 솔루션일 수 있습니다.

3.2 빈번한 기동 및 정지, 정역회전 및 충격

일부 자동화 회전 스테이션은 빈번한 가속 및 감속, 반복적인 회전 방향 변경 또는 외부 충격 하중 조건에서의 작동이 필요합니다.

이러한 조건은 전달 시스템에 추가적인 요구를 부과합니다.

반복 하중, 비틀림 강성, 베어링 하중, 열 조건 및 피로 수명을 모두 고려해야 합니다.

회전 스테이션 자체가 상당한 외부 하중과 반복적인 동적 힘을 직접 지지해야 할 경우, 견고한 중공 회전 플랫폼이 유리할 수 있습니다.

하모닉 회전 액추에이터도 적절히 선정하고 지정된 조건 내에서 작동할 경우 동적 애플리케이션에 사용할 수 있습니다. 그러나 낮은 백래시만을 선정 이유로 삼아서는 안 됩니다.

3.3 고속 연속 회전이 필요한 애플리케이션

연속 회전 또는 비교적 높은 회전 속도가 필요한 애플리케이션의 경우 설계자는 정격 속도 이상을 고려해야 합니다.

열 관리, 베어링 속도, 전달 효율, 윤활, 모터 속도 및 장기 작동 온도는 모두 최종 성능에 영향을 미칩니다.

하모닉 회전 액추에이터는 적합한 애플리케이션에서 비교적 높은 속도로 작동할 수 있지만, 정격 속도, 열 특성, 윤활 및 듀티 사이클을 신중하게 평가해야 합니다.

애플리케이션에 견고한 하중 지지 구조와 함께 안정적인 연속 회전이 필요한 경우 중공 회전 플랫폼이 더 적합할 수 있습니다.

따라서 중요한 질문은 단순히 어느 제품이 더 빠른가가 아닙니다. 실제 질문은 완전한 회전 시스템이 목표 작동 조건에서 필요한 정확도, 온도, 내구성 및 안정성을 유지할 수 있는지 여부입니다.

4. 하모닉 회전 액추에이터가 더 적합한 애플리케이션

하모닉 회전 액추에이터의 컴팩트한 구조가 뚜렷한 이점을 제공하는 애플리케이션도 있습니다.

4.1 초소형 및 경량 장비

설치 공간이 매우 제한적인 경우 회전 메커니즘의 크기와 중량은 주요 설계 제약 요소가 될 수 있습니다.

하모닉 회전 액추에이터는 하모닉 전달 메커니즘을 모터 및 기타 구성 요소와 통합하여 높은 감속비와 높은 토크 밀도를 갖춘 컴팩트한 솔루션을 제공합니다.

따라서 로봇 관절, 정밀 메커니즘, 컴팩트한 자동화 모듈 및 엄격한 공간 요구 사항이 있는 기타 애플리케이션에 적합합니다.

더 큰 회전 플랫폼 구조와 비교할 때, 하모닉 회전 액추에이터는 컴팩트한 기계 레이아웃을 더 쉽게 구현할 수 있습니다.

4.2 고정밀 위치 결정 및 낮은 백래시

하모닉 회전 액추에이터는 낮은 백래시, 높은 위치 결정 정확도 및 컴팩트한 전달이 중요한 애플리케이션에 널리 사용됩니다.

대표적인 애플리케이션으로는 정밀 조립, 광학 장비, 로봇 관절, 반도체 장비, 검사 시스템 및 기타 정밀 운동 메커니즘이 있습니다.

그러나 백래시와 전체 위치 결정 정확도는 정확히 동일한 개념이 아니라는 점을 이해하는 것이 중요합니다.

장비의 최종 위치 결정 정확도는 엔코더 분해능, 구조 변형, 베어링 특성, 조립 공차, 서보 제어, 열 영향 및 전체 장비 강성의 영향도 받습니다.

따라서 하모닉 회전 액추에이터는 단순히 하나의 카탈로그 사양을 비교하는 대신 완전한 운동 시스템의 요구 사항에 따라 선정해야 합니다.

5. 중공 회전 플랫폼과 하모닉 회전 액추에이터: 주요 선정 요소

두 제품 중 하나를 선정할 때 제품명이나 개별 사양 하나만 비교하지 마십시오.

실제 애플리케이션 조건을 고려해야 합니다.

이 표는 예비 안내용일 뿐입니다.

실제 장비 설계에서는 엔지니어가 출력 토크, 회전 속도, 가속도, 페이로드, 반경 방향 하중, 축 방향 하중, 전도 모멘트, 듀티 사이클, 요구 수명, 설치 치수, 중공 직경 및 제어 요구 사항도 확인해야 합니다.

6. 중공 회전 플랫폼 또는 하모닉 회전 액추에이터: 어떻게 선택해야 할까요?

초기 설계 단계에서는 간단한 경험 법칙을 사용할 수 있습니다.

중부하, 공작물 직접 지지, 높은 강성, 큰 외부 모멘트 및 까다로운 회전 스테이션 구조: 중공 회전 플랫폼을 먼저 고려하십시오.

경량 설계, 컴팩트한 설치, 높은 감속비, 낮은 백래시 및 높은 토크 밀도: 하모닉 회전 액추에이터를 먼저 고려하십시오.

그러나 이러한 구분은 절대적인 것은 아닙니다.

고성능 중공 회전 플랫폼도 높은 위치 결정 정확도를 제공할 수 있으며, 적절히 설계된 하모닉 회전 액추에이터는 까다로운 산업용 애플리케이션에 사용할 수 있습니다.

중요한 점은 백래시, 토크 또는 전체 크기와 같은 단 하나의 파라미터만을 기준으로 회전 솔루션을 선정하지 않는 것입니다.

대신 완전한 기계 시스템을 평가하고 다음 요소 간의 최적의 균형을 찾아야 합니다:

부하 용량, 강성, 정밀도, 속도, 내구성, 설치 공간 및 비용.

7. 정밀 자동화에서의 중공 회전 플랫폼과 하모닉 회전 액추에이터

두 기술 모두 정밀 자동화에 사용할 수 있지만, 이상적인 적용 분야는 서로 다릅니다.

7.1 산업 자동화

중공 회전 플랫폼은 안정적인 회전 위치 결정을 유지하면서 공작물, 지그, 공구 또는 검사 장비를 지지해야 하는 자동화 회전 스테이션에 적합합니다.

하모닉 회전 액추에이터는 컴팩트한 회전 메커니즘, 로봇 시스템 및 통합 모터와 전달 설계가 장비 전체 크기를 줄이는 데 도움이 되는 애플리케이션에 사용할 수 있습니다.

7.2 반도체 및 3C 자동화

반도체 제조 및 3C 자동화 장비는 높은 위치 결정 정확도, 컴팩트한 장비 레이아웃, 낮은 진동 및 신뢰할 수 있는 케이블 배선이 필요한 경우가 많습니다.

회전 메커니즘이 비교적 큰 지그 또는 검사 어셈블리를 직접 지지해야 하는 경우 중공 회전 플랫폼이 좋은 선택이 될 수 있습니다.

설치 공간이 제한적이고 낮은 백래시, 컴팩트함 및 통합 운동이 중요한 경우 하모닉 회전 액추에이터가 더 적합할 수 있습니다.

7.3 로보틱스

로봇 관절에는 컴팩트한 치수, 높은 토크 밀도, 낮은 백래시 및 정밀한 운동 제어가 필요한 경우가 많습니다.

이러한 애플리케이션에서 하모닉 회전 액추에이터는 컴팩트한 전달 구조를 로봇 관절에 통합할 수 있기 때문에 널리 사용됩니다.

중공 회전 플랫폼은 출력 구조가 외부 하중을 직접 지지해야 하는 로봇 위치 결정 메커니즘, 회전 작업 스테이션 및 기타 애플리케이션에도 사용할 수 있습니다.

7.4 CNC 및 정밀 회전 축

CNC 회전 축에는 위치 결정 정확도, 강성, 부하 용량, 속도 및 열 안정성의 조합이 필요합니다.

중공 회전 플랫폼은 공작물과 지그를 직접 지지해야 하는 회전 테이블 및 위치 결정 스테이션에 적합할 수 있습니다.

낮은 백래시, 높은 감속비 및 컴팩트한 통합이 중요한 컴팩트한 회전 축 및 메커니즘에는 하모닉 회전 액추에이터를 고려할 수 있습니다.

8. 한 제품을 다른 제품으로 대체하기 전에 엔지니어가 확인해야 할 사항은 무엇일까요?

중공 회전 플랫폼을 하모닉 회전 액추에이터로 대체하거나 하모닉 회전 액추에이터를 중공 회전 플랫폼으로 대체하기 전에 엔지니어는 완전한 기계적 하중을 평가해야 합니다.

주요 파라미터는 다음과 같습니다:

• 페이로드 및 지그 중량

• 필요한 출력 토크

• 반경 방향 하중

• 축 방향 하중

• 전도 모멘트

• 최대 회전 속도

• 연속 회전 속도

• 가속 및 감속

• 정역회전 빈도

• 듀티 사이클

• 위치 결정 정확도 및 반복 정밀도

• 비틀림 강성

• 백래시

• 설치 공간

• 중공 직경 및 케이블 배선 요구 사항

• 요구 수명

• 작동 온도 및 열 조건

이러한 파라미터는 대체 솔루션이 실제로 장비의 요구 사항을 충족할 수 있는지를 결정합니다.

예를 들어, 편심 지그를 지지하는 회전 메커니즘은 필요한 회전 토크 자체가 특별히 높지 않더라도 상당한 전도 모멘트를 발생시킬 수 있습니다.

이 경우 단순히 정격 토크만 보는 것보다 출력 베어링 용량과 구조 강성이 더 중요해질 수 있습니다.

9. 결론

중공 회전 플랫폼과 하모닉 회전 액추에이터는 모두 고정밀 회전 운동 솔루션이지만, 모든 애플리케이션에서 자동으로 서로 대체 가능한 것은 아닙니다.

중부하, 공작물 직접 지지, 높은 강성, 큰 외부 모멘트 및 까다로운 회전 스테이션의 경우 중공 회전 플랫폼이 더 적합한 선택인 경우가 많습니다.

컴팩트한 설치, 경량 기계 설계, 높은 감속비, 낮은 백래시, 높은 토크 밀도 및 통합 회전 운동의 경우 하모닉 회전 액추에이터가 더 나은 옵션일 수 있습니다.

올바른 선택은 궁극적으로 장비의 실제 작동 조건에 달려 있습니다.

한 기술을 다른 기술로 대체하기 전에 엔지니어는 페이로드, 토크, 속도, 가속도, 반경 및 축 방향 하중, 전도 모멘트, 듀티 사이클, 위치 결정 정확도, 강성, 수명, 설치 제약 조건 및 제어 요구 사항을 평가해야 합니다.

이러한 상호 대체 가능성의 경계를 이해하면 장비 설계자는 과도한 설계와 용량 부족을 모두 방지하면서 더욱 신뢰성 있고 비용 효율적인 정밀 회전 운동 시스템을 구현할 수 있습니다.

특정 회전 스테이션 또는 자동화 애플리케이션에서 중공 회전 플랫폼과 하모닉 회전 액추에이터 중 어느 것이 더 적합한지 확신이 서지 않는 경우, HONPINE에 문의하여 기본 부하, 속도, 정확도 및 설치 요구 사항을 제공해 주십시오. 당사 엔지니어링 팀이 적절한 회전 전달 솔루션을 평가하는 데 도움을 드릴 수 있습니다.
