하모닉 드라이브 모터용 EtherCAT vs. CAN: 기술 비교

로봇 하모닉 드라이브 모터의 작동에서, 통신 프로토콜은 핵심 하드웨어 구성 요소 간의 안정적인 협업을 보장하는 중요한 연결 고리 역할을 합니다. EtherCAT와 CAN은 두 가지 주류 선택지이며, 성능 면에서 뚜렷한 차이가 있어 하모닉 드라이브 모터의 제어 정밀도와 응답 효율에 직접적인 영향을 미칩니다.

CAN 프로토콜이 적용된 하모닉 드라이브 모터

통신 속도 측면에서, CAN 프로토콜의 최대 속도는 1 Mbps입니다. 이 속도는 중소 규모 응용 분야의 기본 요구 사항은 충족하지만, 다중 모터 협조 제어를 처리할 때는 성능 병목이 드러납니다. 예를 들어, 10개의 모터가 있는 응용에서 CAN 통신 주기는 일반적으로 약 500 Hz로 동작합니다. 그러나 통신 내용의 복잡성 및 패킷 전송의 균일성과 같은 요인의 영향을 받아, 이 주기가 안정적으로 보장되지 못하고 변동될 수 있으며, 그로 인해 하모닉 드라이브 모터의 동작 동기화에 영향을 미칠 수 있습니다.

또한, CAN 프로토콜은 "Carrier Sense Multiple Access with Collision Detection" (CSMA/CD) 메커니즘을 사용합니다. 버스상의 장치 수가 증가할수록 데이터 전송 충돌의 확률도 높아집니다. 이는 통신 주기를 연장할 뿐만 아니라 데이터 손실로 이어질 수도 있어, 정밀 제어가 필요한 하모닉 드라이브 모터에 일정한 운용 위험을 초래합니다. 배선과 비용 측면에서, CAN은 배선을 단순화하는 버스 토폴로지를 지원하지만 고속에서 전송 거리가 제한됩니다 (일반적으로 40 meters를 초과하지 않음). 대형 로봇 시스템을 커버하기 위해 추가 리피터 장치가 필요한 경우, 전체 비용은 오히려 증가할 수 있습니다.

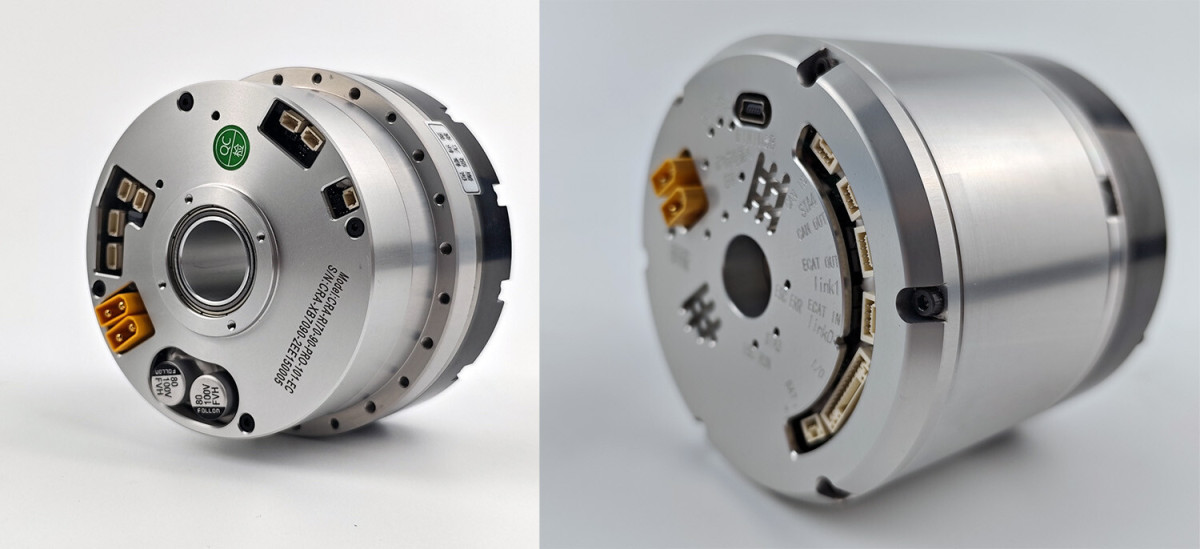

EtherCAT 프로토콜이 적용된 하모닉 드라이브 모터

반면, EtherCAT 프로토콜은 더 강력한 성능 우위를 보여줍니다. 고정 통신 속도인 100 Mbps는 CAN보다 100배 빠르며, 고속 데이터 전송을 위한 견고한 기반을 제공합니다. 통신 주기와 관련하여, EtherCAT은 CSP/CSV/CST 모드에서 최대 4 kHz를 지원하며, 이는 CAN의 500 Hz를 훨씬 초과하여 하모닉 드라이브 모터가 더 빠른 명령 응답을 실현할 수 있게 합니다. 더욱 주목할 점은, EtherCAT이 "Distributed Clock" 동기화 기술을 활용하여 정밀한 클록 보정을 통해 모든 슬레이브 장치 (모터 드라이브 모듈) 간의 시간 편차를 마이크로초 수준으로 제어한다는 것입니다. 40개 이상의 모터가 연결된 테스트에서도 4 kHz 통신 주기를 안정적으로 유지하여, 다중 모터 협조에서의 동기화 문제를 완벽하게 해결합니다.

실시간 성능 측면에서, EtherCAT은 전통적인 "store-and-forward" 데이터 패킷 전송에 의존하지 않고, "processing-on-the-fly" 기술을 사용하여 데이터 프레임 전송 중에 직접 데이터 상호작용을 완료하므로 지연 시간을 크게 줄입니다. 버스상의 장치 수가 증가하더라도 전송 효율은 눈에 띄게 영향을 받지 않습니다. 배선의 경우, EtherCAT은 star 및 bus와 같은 다양한 토폴로지를 지원하며, 리피터 없이 최대 100 meters의 전송 거리를 제공합니다. 이러한 대형 로봇 시스템에 대한 적응성은 추가 장비의 필요성을 줄여 장기적으로 더 나은 비용 이점을 제공합니다. 또한, EtherCAT은 더 강력한 내간섭 성능을 갖추고 있습니다. 차동 신호 전송을 통해 산업 환경의 전자기 간섭에 효과적으로 저항하여, 복잡한 작업 조건에서도 하모닉 드라이브 모터의 안정적인 작동을 보장합니다. 이는 협동 로봇 및 조립 로봇과 같은 고정밀 로봇에 매우 중요합니다.

고급 로봇 분야에서, EtherCAT이 적용된 하모닉 드라이브 모터는 뛰어난 실시간 성능과 높은 대역폭으로 인해 절대적인 주류 선택이 되었습니다. 이들은 고속 실시간 통신, 정밀한 동력 전달, 정확한 토크 출력의 과제를 효과적으로 해결합니다. CAN 버스는 성능 요구 사항이 더 낮은 응용 분야나 보조 통신 네트워크로 더 일반적으로 사용됩니다.
