하모닉 드라이브 액추에이터는 어떻게 높은 토크 밀도를 달성하는가?

소개

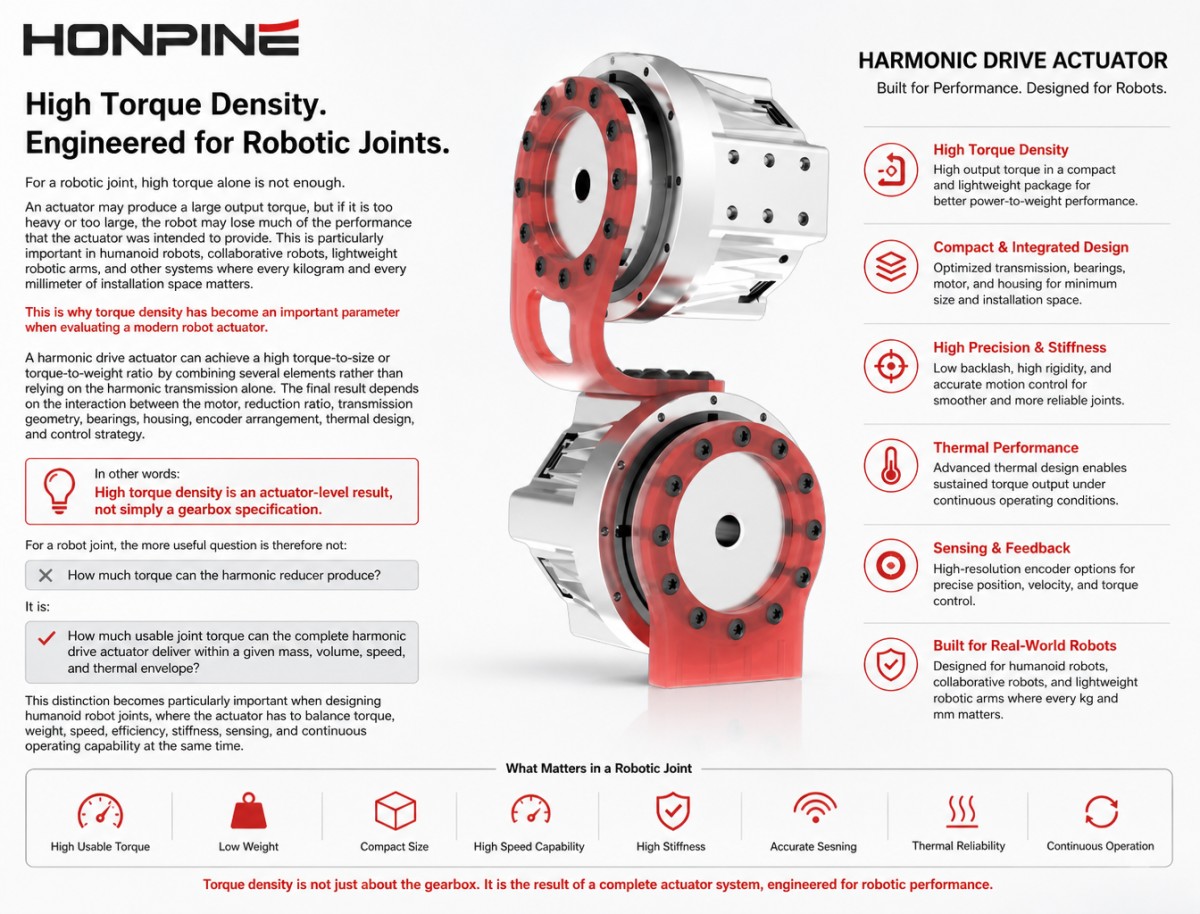

로봇 관절의 경우 높은 토크만으로는 충분하지 않습니다.

액추에이터는 큰 출력 토크를 생성할 수 있지만, 너무 무겁거나 크면 로봇이 액추에이터가 제공하도록 설계된 성능을 크게 잃을 수 있습니다. 이는 휴머노이드 로봇, 협동 로봇, 경량 로봇 팔 및 기타 모든 무게와 모든 설치 공간이 중요한 시스템에서 특히 중요합니다.

이러한 이유로 토크 밀도는 최신 로봇 액추에이터를 평가할 때 중요한 매개변수가 되었습니다.

하모닉 드라이브 액추에이터는 하모닉 전달에만 의존하는 것이 아니라 여러 요소를 조합하여 높은 토크 대 크기 비율 또는 토크 대 중량비를 달성할 수 있습니다. 최종 결과는 모터, 감속비, 변속기 형상, 베어링, 하우징, 엔코더 배치, 열 설계 및 제어 전략 간의 상호 작용에 따라 달라집니다.

다시 말해서:

높은 토크 밀도는 단순히 기어박스 사양이 아니라 액추에이터 수준에서 나타나는 결과입니다.

따라서 로봇 관절의 경우, 더 유용한 질문은 다음과 같지 않습니다.

하모닉 감속기는 얼마나 큰 토크를 발생시킬 수 있습니까?

그것은:

주어진 질량, 부피, 속도 및 열 범위 내에서 전체 하모닉 드라이브 액추에이터가 제공할 수 있는 유효 관절 토크는 얼마입니까?

이러한 구분은 특히 휴머노이드 로봇 관절을 설계할 때 중요해지는데, 이때 액추에이터는 토크, 무게, 속도, 효율, 강성, 감지 및 연속 작동 능력을 동시에 균형 있게 유지해야 하기 때문입니다.

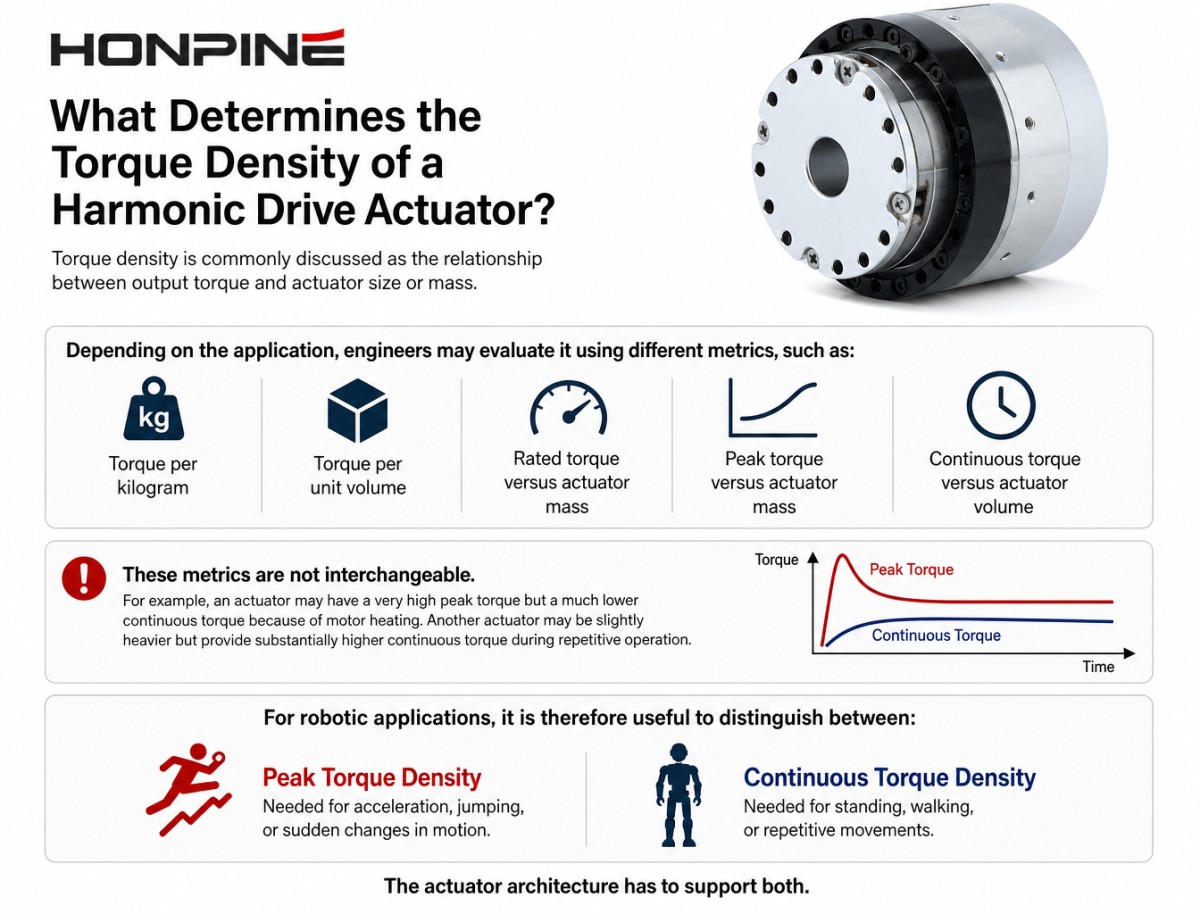

하모닉 드라이브 액추에이터의 토크 밀도를 결정하는 요인은 무엇입니까?

토크 밀도는 일반적으로 출력 토크와 액추에이터 크기 또는 질량 간의 관계를 나타내는 용어입니다.

적용 분야에 따라 엔지니어는 다음과 같은 다양한 지표를 사용하여 평가할 수 있습니다.

• 킬로그램당 토크

• 단위 부피당 토크

• 정격 토크 대 액추에이터 질량

• 액추에이터 질량 대비 최대 토크

• 연속 토크 대 액추에이터 용량

• 이러한 측정 기준은 서로 대체할 수 없습니다.

예를 들어, 어떤 액추에이터는 최대 토크는 매우 높지만 모터 발열 때문에 연속 토크는 훨씬 낮을 수 있습니다. 또 다른 액추에이터는 무게는 약간 더 나가지만 반복 작동 중에 훨씬 더 높은 연속 토크를 제공할 수 있습니다.

따라서 로봇 응용 분야에서는 다음과 같은 사항을 구분하는 것이 유용합니다.

최대 토크 밀도 및 연속 토크 밀도

휴머노이드 로봇은 가속, 점프 또는 급격한 동작 변화 시 높은 최대 토크가 필요할 수 있으며, 동시에 동일한 관절은 서 있기, 걷기 또는 반복적인 움직임을 위해 충분한 지속적인 토크도 필요로 합니다.

액추에이터 아키텍처는 이 두 가지 모두를 지원해야 합니다.

모터는 토크 밀도의 시작점을 설정합니다.

하모닉 감속기는 자체적으로 토크를 발생시키지 않습니다.

모터는 초기 토크를 제공하고, 변속기는 모터 속도와 토크를 필요한 관절 출력으로 변환합니다.

간략화된 관계는 다음과 같습니다.

모터 토크 → 감속 → 조인트 출력 토크

최적의 전송을 위해서는:

출력 토크 ≈ 모터 토크 × 감속비

실제 액추에이터에서는 전달 손실도 고려해야 합니다.

즉, 높은 토크 밀도를 가진 모터를 선택하는 것이 높은 토크 밀도 액추에이터를 구현하기 위한 첫 번째 단계입니다.

하지만 단순히 더 큰 모터를 설치하는 것이 항상 최선의 해결책은 아닙니다.

더 큰 모터는 다음과 같은 이점을 제공할 수 있습니다.

• 액추에이터 질량

• 주택 규모

• 열 부하

• 로터 관성

• 전력 소비량

대신, 액추에이터 설계자는 모터가 과도한 공간을 차지하거나 불필요한 무게를 추가하지 않고 필요한 토크를 전달할 수 있는 적절한 작동 지점을 찾아야 합니다.

이것이 바로 통합형 액추에이터 설계가 중요한 이유 중 하나입니다.

모터와 하모닉 트랜스미션은 완전히 독립적인 구성 요소가 아니라 하나의 시스템으로 간주해야 합니다.

높은 감속비는 출력 토크를 증폭시키는 데 도움이 됩니다.

하모닉 액추에이터 토크 밀도에 가장 중요한 영향을 미치는 요소 중 하나는 감속비입니다.

높은 감속비는 비교적 작은 고속 모터가 훨씬 더 큰 출력 토크를 생성할 수 있도록 해줍니다.

예를 들어, 간소화된 변속기를 생각해 보세요.

모터 → 고조파 저감 → 조인트 출력

모터가 특정 입력 토크를 발생시키면, 감속 메커니즘은 감속비와 전달 효율에 따라 사용 가능한 출력 토크를 증폭시킬 수 있습니다.

이를 통해 모터는 효율적으로 동력을 전달할 수 있는 속도 범위에서 작동할 수 있으며, 기어박스는 해당 속도를 로봇 관절에 필요한 저속 고토크 출력으로 변환합니다.

하지만 감소율이 높다고 해서 반드시 더 좋은 것은 아닙니다.

감소율을 높이면 다음과 같은 영향을 미칠 수 있습니다.

출력 속도

• 능률

• 역구동 가능성

• 동적 응답

• 모터 작동점

• 열 성능

따라서 감속비는 조인트의 실제 토크 및 속도 요구 사항에 따라 선택해야 합니다.

높은 감속비가 자동으로 높은 토크 밀도를 의미하지 않는 이유는 무엇일까요?

이는 흔히 간과되는 중요한 점입니다.

두 액추에이터가 서로 다른 감속비를 사용한다고 가정해 봅시다.

기어비가 더 높은 액추에이터는 동일한 모터 토크에서 더 큰 출력 토크를 생성할 수 있습니다.

하지만 그러한 비율을 달성하려면 다음이 필요합니다.

• 추가 전송 단계

• 더 큰 구성 요소

• 더 무거운 베어링

• 더 큰 주택

• 냉각 용량 증가

전체 액추에이터의 토크 밀도가 더 좋지 않을 수도 있습니다.

중요한 측정 기준은 감속비 그 자체가 아니라 액추에이터 전체의 성능입니다.

이것이 바로 우수한 하모닉 드라이브 액추에이터가 균형을 이루어야 하는 이유입니다.

모터 토크 + 감속비 + 효율 + 질량 + 부피

어느 한 매개변수를 최대화하는 것보다는 말입니다.

조화로운 변속기 구조는 컴팩트한 토크 용량에 기여합니다.

하모닉 변속기의 기계적 구조 또한 비교적 작은 크기 안에서 상당한 토크 용량을 달성할 수 있는 또 다른 이유입니다.

토크가 비교적 단순한 기어 쌍을 통해 전달되는 기존의 스퍼 기어 방식과 달리, 하모닉 트랜스미션은 플렉스 스플라인과 원형 스플라인 사이의 여러 개의 톱니 맞물림을 사용합니다.

이를 통해 전달되는 부하를 여러 교전 지점에 분산시킬 수 있습니다.

그 결과, 컴팩트한 직경 내에서 상당한 토크를 전달할 수 있는 변속기 구조가 탄생했습니다.

로봇 관절의 경우, 액추에이터가 제한된 기계적 크기 안에 들어가야 하는 경우가 많기 때문에 이는 중요한 문제입니다.

사용 가능한 공간은 이미 다음과 같은 용도로 사용되고 있을 수 있습니다:

• 구조 구성 요소

• 문장

• 배선

• 센서

• 모터 부품

• 냉각 경로

따라서 관절 직경을 크게 늘리지 않고 필요한 토크를 제공할 수 있는 변속기는 액추에이터 수준의 토크 밀도에 직접적으로 기여할 수 있습니다.

출력 베어링은 토크 밀도 방정식의 일부입니다.

로봇 액추에이터를 비교할 때 흔히 저지르는 실수는 모터와 감속기에만 집중하는 것입니다.

출력 베어링은 최종 액추에이터의 크기와 질량에도 상당한 영향을 미칠 수 있습니다.

로봇 관절은 회전 토크만 전달하는 것이 아닙니다.

다음과 같은 증상도 나타날 수 있습니다:

• 방사형 하중

• 축하중

• 뒤집히는 순간들

• 외부 요인

• 동적 영향

따라서 액추에이터에는 적절한 출력 베어링 구성이 필요합니다.

베어링 크기가 너무 크면 액추에이터가 무거워집니다.

액추에이터의 크기가 작으면 기계적 내구성이나 강성이 충분하지 않을 수 있습니다.

잘 설계된 하모닉 드라이브 액추에이터는 변속기와 베어링 구조를 통합하여 전체 패키지 크기를 불필요하게 늘리지 않고도 조인트가 예상되는 외부 하중을 견딜 수 있도록 합니다.

이는 특히 휴머노이드 로봇의 관절에 중요합니다.

예를 들어, 무릎이나 발목 액추에이터는 모터 토크만으로는 표현할 수 없는 상당한 외부 모멘트를 받을 수 있습니다.

하우징 설계는 토크 밀도를 높이거나 낮출 수 있습니다.

액추에이터 하우징은 토크 밀도 방정식의 또 다른 구성 요소입니다.

주택은 다음을 제공해야 합니다:

• 구조적 강성

• 베어링 지지대

• 기어 정렬

• 열 방출

• 내부 부품 보호

하지만 과도한 건축 자재 사용은 무게를 증가시킵니다.

따라서 당면 과제는 불필요한 질량을 최소화하면서 충분한 강성을 확보하는 것입니다.

이는 특히 휴머노이드 로봇에 있어 중요한 의미를 갖습니다.

엉덩이나 무릎 근처에 설치된 무거운 액추에이터는 로봇의 전체 질량을 증가시킬 뿐만 아니라, 하위 관절들이 움직여야 하는 하중도 증가시킬 수 있습니다.

이는 연쇄 효과를 일으킵니다.

액추에이터가 무거워짐 → 관절 하중이 높아짐 → 필요한 토크가 높아짐 → 액추에이터 크기가 커짐 → 전체 질량이 증가함

이러한 악순환을 끊는 것이 바로 경량 고토크 밀도 액추에이터가 휴머노이드 로봇 공학에 중요한 이유 중 하나입니다.

토크 밀도는 최대 토크뿐만 아니라 연속 토크에 따라 달라집니다.

하모닉 드라이브 액추에이터를 비교할 때, 사양표에 나와 있는 최대 토크는 인상적으로 보일 수 있습니다.

하지만 최대 토크는 일반적으로 단시간 작동과 관련이 있습니다.

많은 로봇에게 있어 지속적인 토크는 똑같이 중요합니다.

똑바로 서 있는 휴머노이드 로봇을 생각해 보세요.

다리 관절은 몇 초 동안만 토크를 발생시키는 것이 아니라 지속적으로 토크를 발생시켜야 할 수도 있습니다.

마찬가지로, 반복적인 조립 작업을 수행하는 로봇 팔은 몇 시간 동안 작동할 수 있습니다.

이러한 상황에서 유용한 지표는 다음과 같습니다.

연속 출력 토크 / 액추에이터 질량

오히려:

최대 출력 토크 / 액추에이터 질량

따라서 잘 설계된 액추에이터는 다음을 관리해야 합니다.

• 모터 동손상

• 철분 손실

• 베어링 손실

• 전송 손실

• 열 전달

• 주변 온도

• 듀티 사이클

최대 토크가 높은 것도 유용하지만, 실제 로봇 성능에 있어서는 연속 토크 밀도가 높은 것이 더 중요한 경우가 많습니다.

열 관리로 인해 토크 밀도에 실질적인 한계가 생깁니다.

토크는 열을 발생시킨다.

이는 토크 밀도와 열 설계 사이에 중요한 관계를 형성합니다.

액추에이터 크기가 작아짐에 따라 열 방출에 사용할 수 있는 표면적도 줄어들 수 있습니다.

동시에 소형 액추에이터는 다음과 같은 내부 공간이 더 적을 수 있습니다.

• 방열판

• 냉각 채널

• 팬들

• 열 인터페이스

따라서 액추에이터는 더 작은 물리적 크기 내에서 열을 관리해야 합니다.

이러한 이유로 토크 밀도를 무한정 증가시키는 것은 현실적이지 않습니다.

액추에이터 설계자는 다음 두 가지 요소 사이에서 균형을 찾아야 합니다.

토크 → 전류 → 열 → 온도 → 연속 작동 능력

단 몇 초 동안 매우 높은 토크를 발생시키지만 정상 작동 중에 과열되는 액추에이터는 생산용 로봇에 적합하지 않을 수 있습니다.

따라서 열 성능은 토크 사양과 함께 평가해야 합니다.

효율성은 유효 토크 밀도에 직접적인 영향을 미칩니다.

하모닉 드라이브 효율은 액추에이터 성능에 영향을 미치는 또 다른 요소입니다.

투입된 기계적 동력이 모두 유용한 출력 동력으로 전환되는 것은 아닙니다.

에너지의 일부는 다음과 같은 경로를 통해 손실됩니다.

• 기어 변형

• 마찰

• 베어링 손실

• 매끄럽게 하기

• 밀봉

• 기타 기계적 효과

• 이러한 손실은 열로 변환됩니다.

두 관계는 다음과 같이 단순화할 수 있습니다.

입력 전력 → 유효 출력 전력 + 손실

전달 손실이 클수록 액추에이터에서 제거해야 하는 열이 더 많아집니다.

이로 인해 액추에이터가 지속적으로 전달할 수 있는 토크량이 감소할 수 있습니다.

따라서 최대 토크가 유사한 두 개의 하모닉 드라이브 액추에이터를 비교할 때는 다음 사항을 살펴보는 것이 유용합니다.

• 정격 토크

• 연속 토크

• 능률

• 입력 속도

• 듀티 사이클

• 열 등급

• 최대 토크에만 의존하는 것이 아니라.

액추에이터 무게가 감속기 무게보다 더 중요한 이유는 무엇일까요?

고정식 산업용 기계의 경우, 수백 그램을 추가하는 것은 시스템 성능에 거의 영향을 미치지 않을 수 있습니다.

휴머노이드 로봇의 경우는 상황이 다릅니다.

모든 액추에이터는 로봇의 전체 이동 질량에 기여합니다.

예를 들어, 액추에이터가 위쪽 다리에 설치되면, 그 질량은 다른 관절들이 움직여야 하는 하중의 일부가 됩니다.

즉, 액추에이터 질량은 다음과 같은 영향을 미칠 수 있습니다.

• 가속

• 에너지 소비량

• 걷기 효율성

• 동적 균형

• 유효 탑재량

• 관절 토크 요구 사항

따라서 절대 토크는 약간 낮지만 가벼운 액추에이터가 최대 토크 정격이 더 큰 무거운 액추에이터보다 더 유용할 수 있는 경우가 있습니다.

이러한 이유로 휴머노이드 로봇 액추에이터 설계에서 토크 대 중량비가 점점 더 중요해지고 있습니다.

모터 크기와 감속비는 반드시 일치해야 합니다.

하모닉 드라이브 액추에이터는 모터와 감속기를 별도로 선택하는 방식으로 최적화할 수 없습니다.

모터와 변속기는 서로 완벽하게 일치하는 한 쌍으로 작동해야 합니다.

예를 들어, 디자이너는 두 가지 가능한 접근 방식을 가질 수 있습니다.

옵션 A

대형 모터 + 낮은 감속비

옵션 B

더 작은 모터 + 더 높은 감속비

두 접근 방식 모두 유사한 출력 토크를 생성할 수 있습니다.

하지만, 이들은 매우 다른 특징을 가질 수 있습니다:

• 대량의

• 용량

• 능률

• 속도

• 열적 거동

• 동적 응답

• 비용

더 나은 해결책은 목표 관절에 따라 다릅니다.

소형 휴머노이드 손목의 경우, 질량과 직경을 최소화하는 것이 매우 중요할 수 있습니다.

고하중 산업용 연결부의 경우, 연속 토크와 강성이 더 중요할 수 있습니다.

따라서 액추에이터 최적화는 미리 정해진 기어박스 크기에서 시작하는 것이 아니라 관절의 실제 작동 프로파일에서 시작해야 합니다.

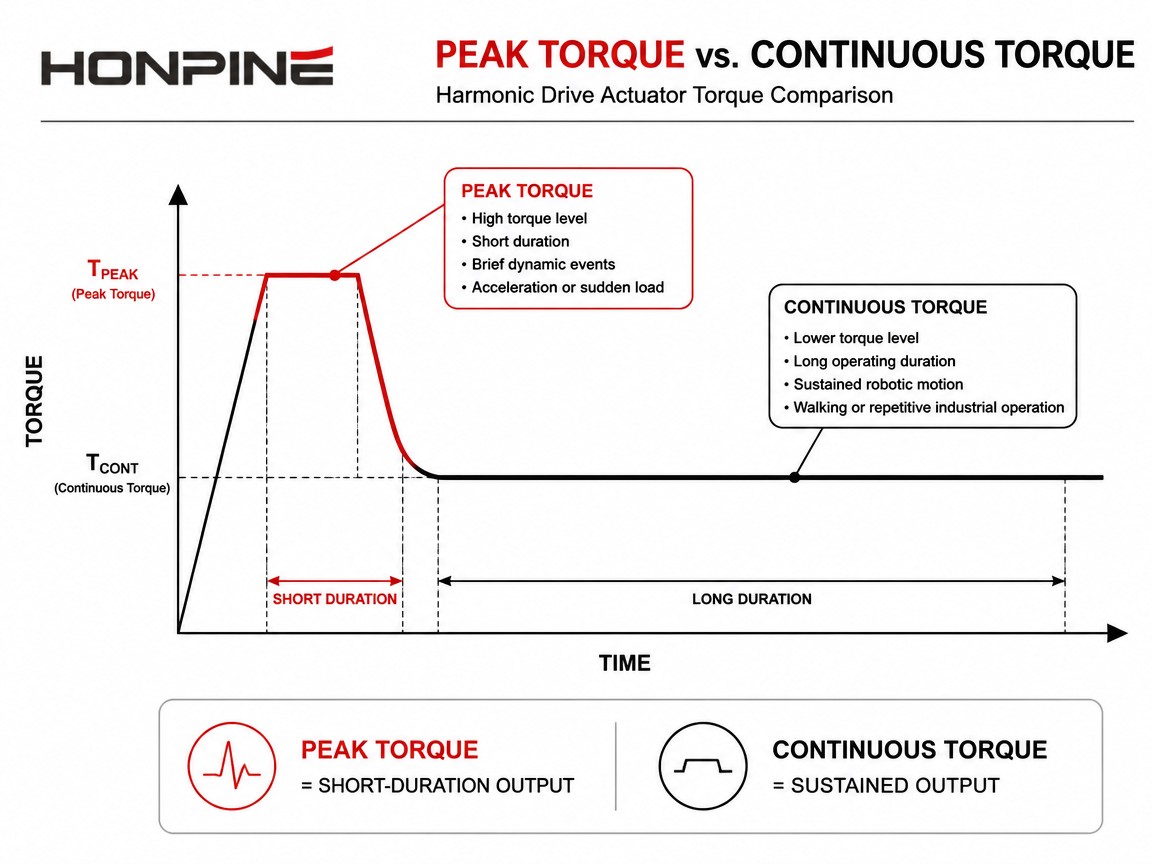

최대 토크, 정격 토크 및 연속 토크는 별도로 평가해야 합니다.

하모닉 드라이브 액추에이터를 평가할 때 세 가지 토크 값은 서로 바꿔 사용할 수 있는 것으로 간주해서는 안 됩니다.

최대 토크

최대 토크는 액추에이터가 특정 조건에서 제한된 시간 동안 발휘할 수 있는 최대 토크를 나타냅니다.

이는 다음과 같은 이유로 중요합니다:

가속

단기적인 동적 움직임

영향 대응

방향의 급격한 변화

정격 토크 또는 연속 토크

정격 토크는 액추에이터가 지속적인 작동을 위한 특정 작동 조건에서 전달할 수 있는 토크를 나타냅니다.

이는 다음과 같은 경우에 더 관련성이 높습니다.

• 걷는

• 반복 동작

• 연속적인 산업 운영

• 지속 부하

과부하 용량

일부 애플리케이션은 단기적인 과부하 방지 기능도 필요로 합니다.

이는 로봇이 다음과 같은 상황을 겪을 때 중요할 수 있습니다.

• 급가속

• 외부 영향

• 비상 제동

• 예기치 않은 부하 변화

이러한 값들 간의 관계는 단일 토크 수치보다 액추에이터의 실제 성능을 훨씬 더 명확하게 보여줍니다.

휴머노이드 로봇 관절에서 토크 밀도가 특히 중요한 이유는 무엇일까요?

휴머노이드 로봇은 액추에이터 설계에 매우 엄격한 제약을 가합니다.

인간형 관절은 종종 인간의 대략적인 치수에 맞춰 설계된 신체 구조 내부에 맞아야 합니다.

동시에 로봇의 질량을 움직일 수 있을 만큼 충분한 토크를 제공해야 합니다.

이로 인해 상충되는 요구 사항들이 발생합니다.

소형 사이즈

↓

저중량

↓

고토크

↓

고속

↓

고효율

↓

열 안정성

액추에이터는 이 모든 요소의 균형을 맞춰야 합니다.

이는 특히 다음과 같은 경우에 어렵습니다.

• 고관절

• 무릎 관절

• 발목 관절

• 어깨 관절

• 팔꿈치 관절

따라서 각 관절에 가장 적합한 액추에이터는 다를 수 있습니다.

높은 토크를 요구하는 다리 관절은 지속적인 토크와 열 성능을 우선시할 수 있는 반면, 손목 액추에이터는 낮은 질량, 소형 크기 및 낮은 관성을 우선시할 수 있습니다.

토크 밀도는 출력 밀도와 동일하지 않습니다.

이 두 용어는 종종 혼동됩니다.

토크 밀도는 액추에이터가 질량 또는 부피 대비 얼마나 많은 토크를 제공할 수 있는지를 나타냅니다.

전력 밀도는 회전 속도도 고려합니다.

간략화된 관계는 다음과 같습니다.

동력 = 토크 × 각속도

이는 토크는 매우 높지만 속도가 상대적으로 낮은 액추에이터는 속도가 더 빠른 액추에이터만큼의 출력 밀도를 갖지 못할 수 있음을 의미합니다.

역동적인 로봇의 경우 두 가지 지표 모두 중요할 수 있습니다.

예를 들어:

무릎 액추에이터는 적당한 속도에서 높은 토크를 필요로 할 수 있습니다.

손목 액추에이터는 낮은 토크와 높은 속도를 필요로 할 수 있습니다.

이동 로봇의 바퀴 구동 시스템은 지속적인 토크와 비교적 높은 회전 속도를 필요로 할 수 있습니다.

따라서 액추에이터 선택 시에는 단일 토크 밀도 수치보다는 전체 토크-속도 작동 범위를 고려해야 합니다.

인코더 통합이 액추에이터 아키텍처에 미치는 영향은 무엇일까요?

센서는 토크를 직접 생성하지는 않지만, 액추에이터가 사용 가능한 토크를 얼마나 효율적으로 활용할 수 있는지에 영향을 미칩니다.

하모닉 드라이브 액추에이터는 다음을 포함할 수 있습니다.

• 모터 측 엔코더

• 출력측 인코더

• 듀얼 엔코더

• 토크 센서

• 온도 감지

모터 측 엔코더는 모터 제어를 위한 피드백을 제공할 수 있습니다.

출력측 엔코더는 감속 메커니즘을 거친 후 실제 관절 출력 위치를 측정할 수 있습니다.

매우 정밀한 관절 제어가 필요한 응용 분야의 경우, 출력축을 측정하면 모터 엔코더만으로는 얻을 수 없는 정보를 얻을 수 있습니다.

이는 액추에이터가 다음과 같은 사항을 보정해야 할 때 특히 중요합니다.

• 전송 오류

• 탄성 변형

• 외부 하중

• 위치 편차

따라서 센서 통합은 전체 액추에이터 아키텍처의 일부로 고려되어야 합니다.

토크 센서가 고토크 밀도 액추에이터의 유효 성능을 향상시킬 수 있을까요?

토크 센서는 액추에이터의 기계적 토크 용량을 증가시키지 않습니다.

그 가치는 다릅니다.

이는 제어기에 관절을 통해 전달되는 토크에 대한 정보를 제공합니다.

이는 다음을 지원할 수 있습니다:

• 토크 제어

• 힘 제어

• 충돌 감지

• 규정 준수 관리

• 접촉 감지

휴머노이드 로봇의 경우, 이 정보는 다음과 같은 상황에서 특히 유용할 수 있습니다.

• 걷는

• 객체 조작

• 물리적 상호작용

• 균형 제어

• 연락처가 많은 작업

하지만 토크 센서를 추가하면 다음과 같은 이점도 있습니다.

• 대량의

• 용량

• 비용

• 기계적 통합 요구 사항

따라서 센서 선택은 토크 밀도 최적화 문제의 또 다른 부분이 됩니다.

목표는 단순히 가능한 한 많은 센서를 통합하는 것이 아닙니다.

목표는 액추에이터의 질량과 부피를 불필요하게 증가시키지 않고 필요한 감지 기능을 달성하는 것입니다.

하모닉 드라이브 액추에이터 토크 밀도는 시스템 수준 최적화입니다.

앞서 언급한 요인들은 토크 밀도가 하모닉 감속기 단독에 기인하는 것이 아님을 보여줍니다.

완전한 액추에이터는 여러 요소로 구성됩니다.

• 모터

• 고조파 전송

• 문장

• 주택

• 인코더

• 운전사

• 센서

• 열 구조

최종 토크 밀도는 전체 패키지에 의해 결정됩니다.

예를 들어, 액추에이터가 매우 고성능의 하모닉 감속기를 사용하더라도 다음과 같은 경우 토크 대 중량 성능이 좋지 않을 수 있습니다.

• 모터가 과도하게 큰 크기입니다.

• 주택이 불필요하게 무겁다

• 베어링 배열이 비효율적입니다.

• 냉각 시스템은 과도한 무게를 추가합니다.

• 드라이버는 액추에이터와 물리적으로 분리되어 있습니다.

• 센서 아키텍처의 통합이 미흡합니다.

이것이 바로 통합형 액추에이터 설계가 단순히 개별 부품을 조립하는 것보다 유리한 점을 제공하는 이유입니다.

통합 설계는 어떻게 토크 대 중량비를 향상시킬 수 있을까요?

통합을 통해 설계자는 공통된 기계적 외형을 중심으로 구성 요소를 최적화할 수 있습니다.

디자인하는 대신에:

모터 → 별도 기어박스 → 별도 엔코더 → 별도 하우징 → 별도 드라이버

이 시스템은 다음과 같이 설계될 수 있습니다:

통합 모터 + 고조파 감속기 + 엔코더 + 전자 장치 + 통합 출력

이렇게 하면 중복을 줄일 수 있습니다.

• 주택

• 설치 구조물

• 커넥터

• 샤프트

• 커플링

• 기계적 인터페이스

그 결과 전체 시스템 질량이 감소된 더욱 소형화된 액추에이터를 얻을 수 있습니다.

따라서 로봇 응용 분야에서 중요한 비교는 다음과 같지 않습니다.

어느 감속기가 더 가볍습니까?

하지만:

어떤 완전한 액추에이터가 최소한의 실제 질량과 부피로 필요한 관절 성능을 제공합니까?

고토크 로봇 관절에서 기계적 통합이 중요한 이유는 무엇일까요?

높은 토크는 액추에이터 전체에 기계적 부하를 발생시킵니다.

모터, 감속기, 베어링, 하우징, 샤프트 및 장착 구조는 모두 이러한 하중을 견뎌야 합니다.

액추에이터를 서로 관련 없는 부품들의 집합체로 설계하면 기계적 인터페이스가 불필요하게 커질 수 있습니다.

통합 아키텍처를 통해 설계자는 다음을 최적화할 수 있습니다.

• 베어링 배치

• 로드 경로

• 하우징 두께

• 샤프트 기하학

• 모터 위치

• 인코더 위치

• 열 경로

이를 통해 구조물의 질량과 사용 가능한 출력 토크 사이의 비율을 개선할 수 있습니다.

로봇 관절의 경우, 액추에이터가 단순히 동력 전달 부품이 아니기 때문에 이것이 중요합니다.

그것은 로봇의 구조 시스템의 일부입니다.

하모닉 드라이브 액추에이터의 토크 밀도를 제한하는 요인은 무엇일까요?

몇 가지 현실적인 제약이 있습니다.

모터 열 제한

전류가 흐르면 열이 발생하기 때문에 모터는 무한정 토크를 지속적으로 생성할 수 없습니다.

변속기 부하 제한

하모닉 트랜스미션은 정해진 토크 및 사용 수명 한계를 가지고 있습니다.

내하중 용량

출력 베어링은 토크 관련 하중과 외부 관절력을 모두 견뎌야 합니다.

주택 강성

하우징은 하중을 받을 때 충분한 강성을 유지해야 합니다.

열 방출

액추에이터 내부에서 발생한 열은 주변 구조물로 전달되어야 합니다.

속도 요구 사항

고속에서의 높은 토크는 훨씬 더 큰 동력과 열 요구량을 발생시킵니다.

무게 제한

구조 재료를 추가하면 하중 용량을 늘릴 수 있지만, 과도한 질량은 액추에이터 수준의 토크 밀도를 감소시킵니다.

이러한 제약 조건들은 서로 상호작용합니다.

하나의 매개변수를 개선하면 다른 매개변수에 부정적인 영향을 미칠 수 있습니다.

그렇기 때문에 액추에이터 설계는 근본적으로 최적화 문제이다.

두 하모닉 드라이브 액추에이터의 토크 밀도를 비교하는 방법은 무엇입니까?

두 액추에이터를 비교할 때는 최대 토크만 비교하는 것을 피해야 합니다.

더 나은 비교를 위해서는 다음 사항이 포함되어야 합니다.

1. 연속 출력 토크

액추에이터는 지속 작동 중에 얼마나 많은 토크를 발생시킬 수 있습니까?

2. 최대 출력 토크

짧은 동적 동작 동안 얼마나 많은 토크를 제공할 수 있습니까?

3. 액추에이터 질량

토크 정격에 액추에이터 전체가 포함되나요?

4. 전체 치수

직경, 길이 및 설치 부피는 얼마입니까?

5. 출력 속도

해당 액추에이터는 요구되는 속도에서 요구되는 토크를 제공할 수 있습니까?

6. 효율성

입력 에너지 중 얼마나 많은 양이 유용한 기계적 출력으로 변환됩니까?

7. 열 등급

액추에이터가 허용 온도를 초과하지 않고 정격 토크를 유지할 수 있습니까?

8. 인코더 구성

피드백은 모터, 출력축 또는 둘 다에서 측정됩니까?

9. 외부 하중 용량

출력 베어링이 요구되는 반경 방향, 축 방향 및 모멘트 하중을 견딜 수 있습니까?

10. 듀티 사이클

해당 액추에이터는 간헐적 작동용입니까, 아니면 연속 작동용입니까?

이러한 접근 방식은 단순히 토크 값이 가장 큰 액추에이터를 선택하는 것보다 훨씬 더 의미 있는 비교를 가능하게 합니다.

하모닉 드라이브 액추에이터의 토크 밀도를 향상시키는 방법은 무엇일까요?

액추에이터에 더 높은 토크 밀도가 필요한 경우 엔지니어는 여러 영역을 동시에 살펴볼 수 있습니다.

모터 작동점 최적화

과도한 무게나 열 부하 없이 필요한 토크를 제공하는 모터를 선택하십시오.

감소율 최적화

토크 증폭, 속도, 효율 및 동적 응답의 균형을 이루는 감속비를 선택하십시오.

구조물의 질량을 줄이세요

단순히 재료 두께를 늘리는 대신, 적절하게 설계된 하우징과 하중 전달 경로를 사용하십시오.

베어링 배열 최적화

실제 방사형 하중, 축 방향 하중 및 모멘트 하중에 따라 베어링 치수를 선택하십시오.

열 방출 개선

열 전달 경로가 개선되면 액추에이터가 과도한 온도 상승 없이 더 높은 연속 토크를 유지할 수 있습니다.

전자 장치를 통합합니다

적절한 경우, 통합 구동 전자 장치는 외부 하드웨어 및 배선을 줄일 수 있습니다.

센서 통합 최적화

불필요한 구성 요소를 추가하지 않고 애플리케이션에 필요한 피드백 아키텍처를 사용하십시오.

최상의 결과는 일반적으로 하나의 구성 요소 성능을 극대화하는 것보다 여러 매개변수를 함께 최적화할 때 얻을 수 있습니다.

다양한 로봇 응용 분야에 따른 하모닉 드라이브 액추에이터 토크 밀도

필요한 토크 밀도는 적용 분야에 따라 크게 달라집니다.

휴머노이드 로봇 다리

다리 구동 장치에는 일반적으로 다음이 필요합니다.

• 높은 연속 토크

• 높은 최대 토크

• 저질량

• 높은 동적 응답

• 열 안정성

액추에이터 질량이 로봇의 총 에너지 요구량에 직접적인 영향을 미치기 때문에 토크 대 중량비는 특히 중요해집니다.

휴머노이드 로봇 팔

팔 관절은 일반적으로 다음과 같은 요소들 사이의 균형이 필요합니다:

• 토크

• 속도

• 무게

• 관절 가동 범위

• 정도

로봇 손목

손목 액추에이터는 다음과 같은 점을 더욱 중점적으로 고려하는 경우가 많습니다.

• 컴팩트한 사이즈

• 낮은 관성

• 저중량

• 높은 위치 정확도

협동 로봇 관절

협동 로봇에는 다음과 같은 것이 필요할 수 있습니다.

• 소형 포장

• 낮은 백래시

• 부드러운 움직임

• 토크 감지

• 외부 하중과의 제어된 상호 작용

산업용 로봇 관절

산업용 로봇은 다음을 우선시할 수 있습니다.

• 정격 토크

• 반복성

• 엄격

• 서비스 수명

• 연속 작동

이는 모든 로봇에 적용되는 단일 토크 밀도 목표치가 존재하지 않는 이유를 보여줍니다.

연속 토크 밀도가 최대 토크 밀도보다 더 중요할 수 있는 이유는 무엇일까요?

생산용 로봇의 경우, 가장 인상적인 사양이 항상 가장 유용한 사양은 아닙니다.

높은 최대 토크 정격은 동적 동작에 유용할 수 있지만, 액추에이터는 작동 주기의 대부분 동안 안정적으로 작동해야 합니다.

예를 들어, 휴머노이드 로봇은 상당한 시간을 다음과 같은 일에 소비할 수 있습니다.

• 서 있는

• 걷는

• 균형 유지

• 물건을 잡고

이러한 활동에는 지속적인 액추에이터 출력이 필요합니다.

마찬가지로 산업용 로봇은 동일한 동작을 수천 번 반복할 수 있습니다.

이러한 응용 분야에서는 최대 토크 밀도보다 연속 토크 밀도가 더 유용한 엔지니어링 지표가 될 수 있습니다.

고토크밀도 액추에이터를 평가하는 실용적인 방법

하모닉 드라이브 액추에이터를 선택하기 전에 실제 관절 작동 프로파일을 정의하십시오.

최소한 다음 사항을 확인하십시오:

• 필요한 연속 토크

• 필요한 최대 토크

• 필요한 속도

• 가속

• 듀티 사이클

• 외부 부하

• 설치 공간

• 최대 액추에이터 질량

• 주변 온도

• 냉각 조건

• 요구되는 위치 정확도

• 필수 토크 감지

• 통신 인터페이스

그런 다음 완성된 액추에이터를 해당 요구 사항과 비교하십시오.

이렇게 하면 흔히 발생하는 실수를 방지할 수 있습니다.

주요 사양 하나만을 기준으로 액추에이터를 선택하는 것.

100Nm 액추에이터가 80Nm 액추에이터보다 반드시 더 우수한 것은 아닙니다. 100Nm 모델이 훨씬 더 무겁거나, 크거나, 효율이 떨어지거나, 실제 작동 주기에서 필요한 토크를 유지할 수 없는 경우라면 더욱 그렇습니다.

고토크 밀도 하모닉 액추에이터의 미래

로봇이 더욱 소형화되고 역동적으로 변함에 따라 액추에이터 개발은 단순히 최대 토크를 증가시키는 것을 넘어 더욱 발전하고 있습니다.

향후 액추에이터 설계는 다음과 같은 요소들의 종합적인 최적화에 초점을 맞출 가능성이 높습니다.

• 토크 밀도

• 전력 밀도

• 능률

• 열 성능

• 감지

• 제어 통합

• 무게

• 기계적 강성

이는 특히 휴머노이드 로봇에 중요한 의미를 갖습니다.

고성능 휴머노이드 액추에이터는 정밀한 하모닉 변속기와 다음과 같은 기능을 결합해야 할 수 있습니다.

• 고해상도 인코더

• 통합 모터 제어

• 토크 감지

• 컴팩트 베어링

• 경량 하우징

• 효율적인 열 전달 경로

• 고속 통신

그 결과는 더 이상 단순히 기어박스가 달린 모터가 아닙니다.

이는 로봇의 기계적 및 제어적 요구 사항에 맞춰 설계된 완전한 로봇 관절 액추에이터가 됩니다.

HONPINE은 고토크-밀도 하모닉 액추에이터 설계에 어떤 접근 방식을 취할까요?

HONPINE은 로봇 응용 분야를 위해 정밀 변속기와 모터, 센싱 및 제어 기술을 결합한 통합형 하모닉 액추에이터 및 로봇 관절 솔루션을 개발합니다.

액추에이터 구조에 따라 통합 시스템은 다음을 포함할 수 있습니다.

• 고조파 전송

• 서보 모터

• 고해상도 인코더

• 출력측 위치 피드백

• 통합 드라이버

• 토크 감지

• 산업용 통신 인터페이스

목표는 단순히 한 부품의 토크 정격을 최대화하는 것이 아닙니다.

대신, 액추에이터는 다음과 같은 요소들 사이에서 적절한 균형을 유지해야 합니다.

출력 토크 + 무게 + 크기 + 속도 + 정밀도 + 열 성능

이러한 접근 방식은 특히 휴머노이드 로봇 관절, 협동 로봇, 로봇 팔 및 액추에이터 질량과 설치 공간이 시스템 성능에 직접적인 영향을 미치는 기타 응용 분야에 적합합니다.

힘 피드백이 필요한 애플리케이션의 경우, 통합 토크 감지 아키텍처는 토크 제어, 유연한 동작 및 외부 하중과의 상호 작용을 더욱 효과적으로 지원할 수 있습니다.

하모닉 드라이브 액추에이터 토크 밀도에 대한 자주 묻는 질문

하모닉 드라이브 액추에이터가 높은 토크 밀도를 달성하는 비결은 무엇일까요?

높은 토크 밀도는 모터, 하모닉 트랜스미션, 감속비, 베어링, 하우징, 열 관리 시스템 및 제어 아키텍처의 결합된 설계에서 비롯됩니다. 하모닉 트랜스미션은 소형 패키지 내에서 높은 토크 증폭을 제공하지만, 액추에이터 수준의 토크 밀도는 전체 시스템에 따라 달라집니다.

고조파 감속비가 높을수록 토크 밀도가 항상 증가하는가?

아니요. 감속비가 높을수록 동일한 모터의 출력 토크는 증가할 수 있지만, 출력 속도, 효율, 역구동성 및 열 성능에도 영향을 미칠 수 있습니다. 감속비에만 집중하기보다는 액추에이터 전체를 평가해야 합니다.

토크 밀도가 최대 토크보다 더 중요한가요?

많은 로봇 응용 분야에서 그렇습니다. 높은 최대 토크 정격이 액추에이터가 지속적으로 높은 토크를 제공할 수 있음을 의미하는 것은 아닙니다. 토크 대 중량비, 연속 토크, 작동 주기 및 열 성능을 모두 고려해야 합니다.

휴머노이드 로봇에게 토크 밀도가 중요한 이유는 무엇일까요?

휴머노이드 로봇은 무게와 공간에 대한 엄격한 제약을 받습니다. 높은 유효 토크를 가진 경량 액추에이터는 로봇의 전체 질량을 줄여 가속도, 에너지 효율, 균형 및 동적 성능을 향상시키는 데 도움이 될 수 있습니다.

액추에이터 무게는 휴머노이드 로봇 성능에 어떤 영향을 미칠까요?

액추에이터의 질량은 로봇의 이동 하중의 일부가 됩니다. 액추에이터가 무거워지면 다른 관절, 특히 다리 메커니즘에서 요구되는 토크가 증가할 수 있습니다. 따라서 충분한 토크를 유지하면서 액추에이터 질량을 줄이면 전체 시스템 효율을 향상시킬 수 있습니다.

하모닉 액추에이터는 높은 토크와 고속을 모두 제공할 수 있습니까?

이는 액추에이터 설계 및 작동 조건에 따라 다릅니다. 감속비가 높을수록 출력 토크는 증가하지만 출력 속도는 감소합니다. 모터, 감속비, 열 설계 및 변속기 효율은 요구되는 토크-속도 작동 범위에 맞춰야 합니다.

최대 토크와 연속 토크 중 어느 것이 더 중요합니까?

용도에 따라 다릅니다. 최대 토크는 가속 및 단시간 동적 동작에 중요하며, 연속 토크는 지속적인 부하 및 반복 작업에 중요합니다. 생산 로봇의 경우 두 가지 모두를 평가해야 합니다.

토크 센서를 추가하면 토크 밀도가 감소합니까?

토크 센서는 질량, 부피 및 기계적 복잡성을 증가시킬 수 있습니다. 그러나 센서를 액추에이터 구조에 효율적으로 통합하면 추가 무게를 최소화하면서 힘 제어 및 상호 작용 애플리케이션에 유용한 토크 피드백을 제공할 수 있습니다.

결론

하모닉 드라이브 액추에이터는 모터, 감속비, 하모닉 전달, 베어링, 하우징, 열 설계, 센싱 및 제어 시스템의 최적화를 통해 높은 토크 밀도를 구현합니다.

고조파 전달은 소형 기계 장치 내에서 상당한 토크 증폭을 제공할 수 있기 때문에 이 방정식에서 중요한 부분입니다. 그러나 액추에이터의 최종 토크 밀도는 감속기 자체 외에도 훨씬 더 많은 요소에 따라 달라집니다.

실용적인 로봇 설계를 위해 엔지니어는 다음 사항을 평가해야 합니다.

연속 토크

→ 최대 토크

→ 속도

→ 감소율

→ 효율성

→ 열 성능

→ 액추에이터 질량

→ 설치 용량

→ 외부 하중 용량

→ 피드백 및 감지

단일 토크 사양에 의존하는 대신에.

이는 액추에이터의 무게, 토크, 속도 및 열 성능이 밀접하게 연관되어 있는 휴머노이드 로봇 공학에서 특히 중요해집니다.

그러므로 목표는 단순히 가능한 한 가장 높은 토크를 가진 액추에이터를 만드는 것이 아닙니다.

목표는 로봇에 필요한 속도, 정밀도, 효율성, 열 안정성 및 감지 기능을 유지하면서 실질적으로 가장 작은 질량과 부피 내에서 필요한 유효 토크를 제공하는 액추에이터를 개발하는 것입니다.

이것이 바로 하모닉 드라이브 액추에이터에서 높은 토크 밀도가 갖는 진정한 공학적 의미입니다.
