반도체 패키징 장비용 하모닉 로터리 액추에이터 vs. 하모닉 감속기 vs. 다이렉트 드라이브 토크 모터

소개

첨단 반도체 패키징 기술의 확장은 배치 정확도, 장비 처리량, 반복성 및 장기적인 동작 안정성에 동시에 압력을 가하고 있습니다. 다이 본딩, 웨이퍼 정렬, 칩 검사 및 고밀도 패키징 공정이 더욱 엄격한 공차와 짧은 사이클 타임을 요구함에 따라 회전축은 더 이상 단순히 각도 위치를 변경하는 메커니즘에 그치지 않습니다.

포장 장비 제조업체에게 있어 더욱 중요한 엔지니어링 질문은 다음과 같습니다.

정밀 회전축이 필요한 경우, 기계에 하모닉 회전 액추에이터 , 서보 모터가 장착된 하모닉 감속기 또는 직접 구동 토크 모터 중 어떤 것을 사용해야 할까요?

답은 회전축이 하중 관성, 가속도, 정착 시간, 각도 위치 지정, 비틀림 강성, 열 드리프트, 기계적 통합 및 연속 사이클 안정성을 어떻게 처리해야 하는지에 따라 달라집니다.

이는 특히 다이 본딩 및 첨단 패키징 장비에서 매우 중요합니다. 회전축은 작은 각도 보정만 필요할 수 있지만, 안정적인 위치 지정 성능을 유지하면서 해당 움직임을 수천 번 반복해야 할 수 있습니다. 따라서 명목상의 정확도 사양만으로는 모션 솔루션이 생산 장비에 적합한지 여부를 판단할 수 없습니다.

1. 첨단 포장에서 회전 운동이 더욱 중요해진 이유

반도체 패키징에 필요한 정밀도 요구 사항이 점차 공정 하부의 모션 시스템으로 이전되고 있습니다.

기존 패키징 방식에서는 위치 허용 오차가 비교적 클 수 있습니다. 하지만 플립칩, 고급 기판 패키징, 칩렛 통합 및 기타 고밀도 패키징 공정에서는 정렬 허용 범위가 훨씬 좁아집니다.

따라서 모션 시스템은 다음을 유지해야 합니다.

• 높은 위치 반복성

• 낮은 각도 오차

• 높은 비틀림 강성

• 안정적인 동적 응답

• 저진동

• 짧은 정착 시간

• 낮은 열 드리프트

장기간 생산 주기 동안 일관된 성능

더욱 중요한 것은 정확도와 처리량은 별도로 평가할 수 없다는 점입니다.

목표 위치에 정확하게 도달하지만 정착 시간이 과도하게 긴 회전축은 시간당 가동률(UPH)을 감소시킬 수 있습니다. 반대로, 구조적 강성이 충분하지 않은 상태에서 가속도를 증가시키면 진동이 발생하고 실제 정착 시간이 길어질 수 있습니다.

이는 보다 현실적인 엔지니어링 목표를 설정합니다.

목표는 단순히 정확도를 높이는 것이 아니라, 연속 생산 과정에서 목표 주기 시간 내에 요구되는 정확도를 유지하는 것입니다.

이러한 점에서 회전식 변속기 또는 모터 구조의 선택이 중요해집니다.

2. 회전 위치 결정 성능을 실제로 결정하는 요소는 무엇입니까?

반도체 패키징 장비의 경우, 단일 부품의 사양에만 집중하기 쉽습니다.

예를 들어:

• 인코더 해상도

• 하모닉 리듀서 백래시

• 모터 토크

• 플랫폼 반복성

하지만 최종적인 회전축 성능은 전체 동작 체인에 의해 결정됩니다.

간소화된 시스템은 다음과 같이 볼 수 있습니다.

모터 → 변속기 → 베어링 → 회전 구조 → 엔코더 → 서보 제어

이 연결 고리의 어떤 약점이라도 제한 요소가 될 수 있습니다.

먼저 설정해야 할 첫 번째 매개변수는 총 회전 관성입니다.

• Jtotal = J플랫폼 + J워크피스 + J픽스처 + Jother

• 가속 중:

• Tacc = Jtotal × α

• 어디:

• Tacc = 가속 토크

• Jtotal = 총 회전 관성

• α = 각가속도

이는 특히 인덱싱 애플리케이션에 있어 매우 중요해집니다.

반도체 패키징 장비는 연속적인 고속 회전이 필요하지 않을 수 있습니다. 대신 다음과 같은 작업을 반복적으로 수행할 수 있습니다.

가속 → 회전 → 감속 → 안정화 → 처리 → 재시작

이러한 조건에서는 가속 토크와 정착 거동이 명목상 최대 속도보다 더 중요할 수 있습니다.

3. 진정한 상충 관계: 정밀도, 처리량 및 기계적 구조

귀하께서 제공해주신 업계 자료는 중요한 점을 지적하고 있습니다.

정밀도가 곧 수율을 의미하는 것은 아닙니다.

±3 μm @ 3σ와 같은 사양은 단지 정적인 또는 명시된 성능 지표일 뿐입니다. 생산 설비에서 더 어려운 문제는 다음과 같은 조건에서 해당 성능을 유지하는 것입니다.

• 고주파 작동

• 열 변화

• 반복적인 가속 및 감속

• 부하 변경

• 장기간 작동

이러한 이유로 반도체 장비 설계자들은 열 안정성, 구조적 강성, 피드백 아키텍처 및 모션 보상에 점점 더 많은 관심을 기울이고 있습니다.

회전축에도 동일한 원리가 적용됩니다.

따라서 회전식 솔루션은 단순히 다음과 같은 기준으로만 평가해서는 안 됩니다.

“반발이 얼마나 작을까요?”

하지만 다음과 같이 합니다:

생산 조건에서 축이 요구되는 각도 위치에 얼마나 빠르고 반복적으로 도달하고 안정성을 유지할 수 있습니까?

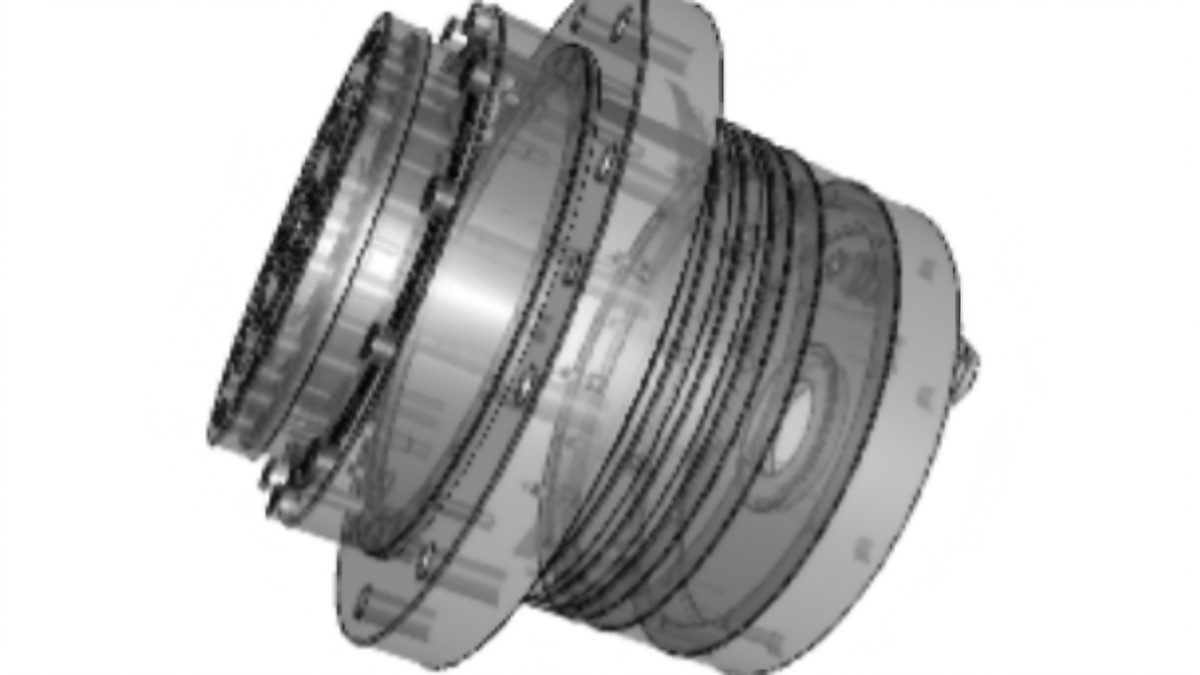

4. 하모닉 회전 액추에이터: 통합 및 토크 밀도가 중요한 경우

반도체 장비의 경우, 회전축이 높은 토크 밀도, 낮은 백래시, 소형 설치 및 통합 모션 제어를 모두 갖춰야 할 때 하모닉 회전 액추에이터가 특히 유용합니다.

기존의 모터-감속기 구조와 달리, 통합형 액추에이터는 회전축 내의 기계적 인터페이스 수를 줄일 수 있습니다.

이는 다음과 같은 경우에 유용할 수 있습니다:

• 다이 본딩 장비

• 웨이퍼 위치 지정

• 칩 정렬

• 회전식 검사

• 정밀 인덱싱

• 포장 검사

• 소형 반도체 자동화 모듈

핵심적인 이점은 단순히 액추에이터에 여러 구성 요소가 포함되어 있다는 점에만 있는 것이 아닙니다.

더 중요한 질문은 다음과 같습니다.

통합 아키텍처는 필요한 동적 성능을 유지하면서 기계적 오류 발생 과정을 단순화할 수 있을까요?

소형 포장 장비의 경우 이는 상당한 이점이 될 수 있습니다.

5. 고조파 감속기: OEM 모션 시스템 설계에 더 큰 자유를 제공합니다

하모닉 리듀서는 다른 접근 방식을 취합니다.

모터와 변속기를 통합하는 대신, 감속기는 OEM 자체의 모션 아키텍처의 일부가 됩니다.

이를 통해 엔지니어는 독립적으로 선택할 수 있습니다.

• 서보 모터

• 모터 관성

• 인코더

• 서보 드라이브

• 제어 플랫폼

• 감소율

• 베어링 배열

• 기계식 하우징

이러한 유연성은 이미 표준화된 서보 플랫폼을 보유한 반도체 장비 제조업체에 특히 유용할 수 있습니다.

예를 들어, 장비 플랫폼에서 여러 축에 걸쳐 400W 또는 750W 서보 모터 제품군을 사용하는 경우, 실제 관성 및 토크 요구 사항에 따라 해당 모터에 맞는 고조파 감속기를 선택할 수 있습니다.

따라서 엔지니어링상의 이점은 통합보다는 시스템 유연성에 있습니다.

이러한 특징 덕분에 하모닉 감속기는 맞춤형 회전축 및 OEM 장비 플랫폼에 특히 적합합니다.

6. 직접 구동 토크 모터: 감속 단계 제거

다이렉트 드라이브 토크 모터는 동일한 문제를 정반대 방향에서 접근합니다.

모터는 감속비를 통해 출력 토크를 증가시키는 대신, 필요한 회전 토크를 직접 생성합니다.

이로써 기계적 감속 단계가 생략됩니다.

반도체 장비의 경우, 회전축에 다음과 같은 요구 사항이 있을 때 이러한 방식이 매력적일 수 있습니다.

• 높은 동적 응답

• 부드러운 회전

• 최소한의 기계적 전달 오차

• 빠른 가속 및 감속

• 연속 회전 운동

• 높은 각도 해상도

하지만 감속기를 제거한다고 해서 모든 동작 오류가 자동으로 사라지는 것은 아닙니다.

최종 성과는 다음 요소에 따라 달라집니다.

모터 + 엔코더 + 베어링 + 회전 구조 + 제어 + 열 안정성

따라서 다이렉트 드라이브 아키텍처는 완전한 시스템으로서 평가되어야 합니다.

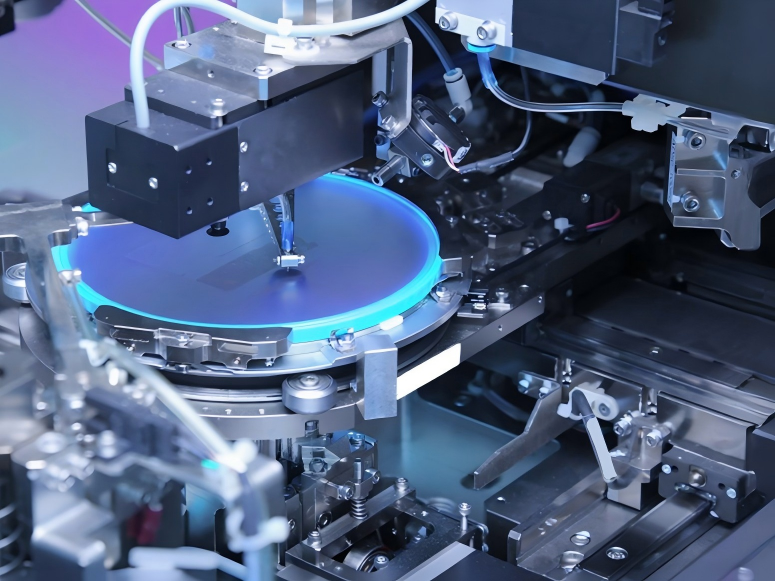

7. 다이 본딩에 더 적합한 아키텍처는 무엇입니까?

세 가지 기술을 실제 장비 설계 관점에서 비교해야 하는 지점이 바로 여기입니다.

다이 본딩 기계는 여러 개의 동작 축을 사용할 수 있습니다.

X/Y 시스템은 정밀한 위치 조정을 수행하고, θ축은 다이와 기판 사이의 각도 오차를 보정할 수 있습니다.

θ축에는 일반적으로 다음이 필요합니다.

• 작은 각도 보정

• 높은 반복성

• 빠른 정착

• 저진동

• 반복적인 사이클 동안 안정적인 성능

이러한 유형의 축에는 하모닉 로터리 액추에이터가 토크 밀도, 소형화, 감속비 및 위치 제어 성능 간의 유용한 균형을 제공할 수 있습니다.

OEM 업체가 이미 선호하는 서보 모터를 보유하고 있고 모터-변속기 조합을 완벽하게 제어하고자 할 때 하모닉 감속기가 매력적인 선택지가 됩니다.

동적 응답과 직접적인 회전 제어가 토크 증폭보다 더 중요한 경우 직접 구동 토크 모터가 선호될 수 있습니다.

따라서 올바른 결정은 기술 이름뿐만 아니라 기기 아키텍처에 따라 달라집니다.

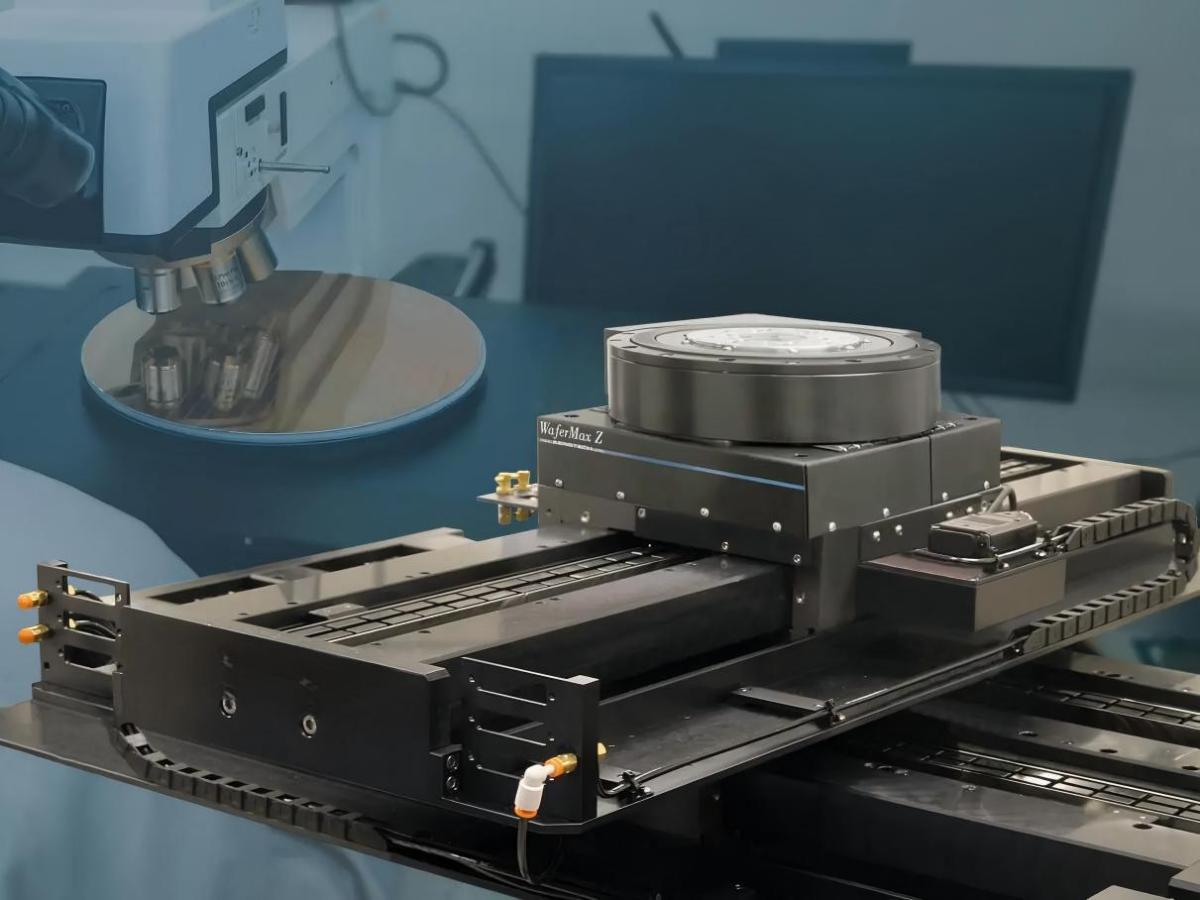

8. 웨이퍼 정렬 및 검사에서의 회전 운동

웨이퍼 정렬 및 검사는 또 다른 요구 사항들을 도입합니다.

회전축은 다음과 같은 요소들과 함께 작동해야 할 수 있습니다:

비전 → 위치 계산 → 회전 보정 → 서보 피드백

수정 각도는 작을 수 있지만, 생산 주기 전체에 걸쳐 움직임이 반복적으로 발생할 수 있습니다.

여기서 중요한 매개변수는 다음과 같습니다.

• 각도 위치 정확도

• 반복성

• 정착 시간

• 인코더 해상도

• 기계적 강성

• 열 드리프트

하모닉 회전 액추에이터는 축에 높은 감속비와 소형 통합이 요구될 때 유리할 수 있습니다.

직접 구동 토크 모터는 높은 동적 응답성과 지속적이고 부드러운 회전이 요구되는 응용 분야에 유리할 수 있습니다.

고조파 감속기는 장비 제조업체가 자체 모터 및 서보 아키텍처를 통합하고자 할 때 유연한 솔루션을 제공할 수 있습니다.

9. 정밀 인덱싱: 가속 토크를 무시하지 마십시오

원본 자료의 계산 논리가 이 경우에 특히 유용합니다.

인덱싱 로터리 테이블의 경우:

Tacc = J × α

필요한 모터 토크는 부하 질량만으로 결정되는 것이 아닙니다.

디자이너는 다음 사항을 고려해야 합니다.

• 회전 테이블 관성

• 공작물 분배

• 고정 장치 관성

• 회전 각도

• 가속 시간

• 감속 시간

• 사이클 시간

예를 들어, 여러 반도체 부품을 탑재한 회전 테이블은 전체 질량이 특별히 크지 않더라도 상대적으로 높은 관성 모멘트를 가질 수 있습니다.

장비가 가속도를 높여 사이클 시간을 단축하려고 하면 필요한 가속 토크도 그에 따라 증가합니다.

이는 직접적인 관계를 형성합니다.

사이클 시간이 짧을수록 → 가속도가 높아질수록 → 토크 요구량이 높아질수록 → 구조 및 제어 요구 사항이 높아집니다.

따라서 정격 출력 토크만을 기준으로 감속기를 선택하는 것은 불충분합니다.

10. 하모닉 감속기 및 하모닉 회전 액추에이터: 관성 일치가 중요합니다

서보 모터를 하모닉 감속기 또는 하모닉 회전 액추에이터와 함께 사용할 경우, 모터 측에 반영되는 부하 관성은 대략 다음과 같습니다.

• Jmotor-side = Jload / i²

• 여기서 i는 감소율입니다.

이것이 바로 높은 감속비가 정밀 회전 시스템에 유용할 수 있는 이유 중 하나입니다.

하지만 디자이너는 감소율이 높다고 해서 자동으로 더 좋다고 해석해서는 안 됩니다.

비율이 지나치게 높으면 다음과 같은 영향을 미칠 수 있습니다.

• 최대 출력 속도

• 동적 응답

• 전송 효율

• 모터 작동 범위

따라서 적절한 비율은 균형을 맞춰 선택해야 합니다.

토크 + 관성 + 속도 + 정착 시간 + 사이클 시간

가능한 가장 높은 감축률을 선택하는 대신.

11. 직접 구동 방식과 하모닉 구동 방식: 핵심적인 공학적 차이점

동작 사슬의 관점에서 보면 비교가 더욱 명확해집니다.

고조파 전송

서보 모터 → 고조파 감속기 → 회전 부하

또는

통합 모터 → 고조파 감속기 → 회전 부하

감속단은 토크 증폭을 제공하여 더 작고 고속으로 회전하는 모터가 더 큰 부하를 구동할 수 있도록 합니다.

다이렉트 드라이브

토크 모터 → 회전 부하

모터가 부하를 직접 구동합니다.

이는 다음을 의미합니다.

• 조화해법

다음과 같은 경우에 더 적합합니다:

• 고토크

• 높은 감소율

• 소형 설치

• 정밀 인덱싱

• 고하중 회전축

• 직접 구동 솔루션

다음과 같은 경우에 더 적합합니다:

• 높은 동적 응답

• 연속 회전

• 부드러운 움직임

• 고속 위치 결정

기계적 감속이 바람직하지 않은 응용 분야

어느 건축 양식도 보편적으로 우월하다고 볼 수는 없습니다.

12. 속이 빈 회전 테이블은 어떻습니까?

원문 자료는 또한 중요한 응용 분야인 속이 빈 회전 플랫폼을 강조합니다.

반도체 장비는 다음과 같은 경로를 거쳐야 하는 경우가 많습니다.

• 케이블

• 공압 튜브

• 진공 라인

• 센서 배선

• 광학 부품

• 회전축의 중심을 통과하여.

따라서 속이 빈 회전 구조는 상당한 기계적 이점을 제공할 수 있습니다.

회전축에 다음 사항도 필요한 애플리케이션의 경우:

• 높은 감소율

• 낮은 백래시

• 고토크

• 컴팩트한 통합

중공 구조를 가진 하모닉 회전 액추에이터는 기존의 중공 회전 테이블을 대체할 수 있는 대안이 될 수 있습니다.

주요 선정 기준은 다음과 같습니다.

• 속이 빈 직경

• 출력 토크

• 방사형 하중

• 축하중

• 허용 순간

• 반복성

• 최대 속도

이는 특히 케이블 배선 및 내부 센서 통합이 장비 레이아웃에 직접적인 영향을 미칠 수 있는 반도체 장비에 중요한 의미를 갖습니다.

13. 반도체 장비 엔지니어는 무엇을 비교해야 할까요?

엔지니어는 단순히 카탈로그 사양만 비교하는 대신 시스템 수준의 평가 매트릭스를 구축해야 합니다.

중요한 결론은 다음과 같습니다.

최적의 솔루션은 명목상의 정확도 사양이 아니라 요구되는 동작 프로파일에 따라 결정됩니다.

14. 열 안정성이 선택에 미치는 영향

이는 제가 생각하기에 HONPINE 기사에서 훨씬 더 강조되어야 할, 귀하의 원고 내용 중 일부입니다.

반도체 패키징 공정에서는 기계가 몇 시간 동안 연속으로 작동할 수 있습니다.

회전축이 시동 시 목표 위치에 정확하게 도달하더라도 열팽창으로 인해 점차 변화할 수 있습니다.

• 베어링 위치

• 기계적 치수

• 인코더 참조

• 모터 특성

• 전송 동작

따라서 엔지니어는 다음 사항을 평가해야 합니다.

초기 정확도 + 열 드리프트 + 장기 반복성

단순히 초기 정확도만이 아니라.

이는 특히 장비가 마이크로미터 수준의 위치 정확도를 목표로 할 때 매우 중요합니다.

이러한 이유로 회전 액추에이터 또는 감속기는 다음과 같은 요소들과 함께 평가되어야 합니다.

• 기계적 구조

• 열 발생

• 모터 선택

• 인코더 위치

• 제어 보상

• 기계 열 설계

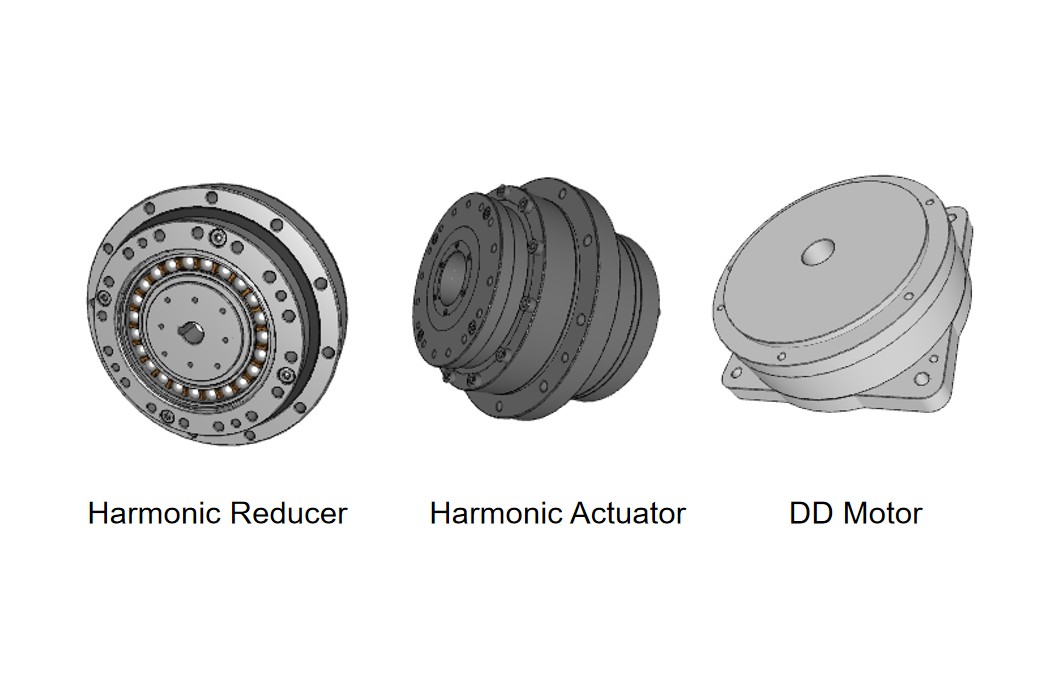

15. 세 가지 해결책 중에서 어떻게 선택해야 할까요?

실질적인 공학적 결정은 다음과 같이 요약할 수 있습니다.

다음과 같은 경우에 하모닉 로터리 액추에이터를 선택하십시오.

• 회전축은 소형이어야 합니다.

• 높은 출력 토크가 필요합니다.

• 낮은 백래시는 중요합니다

• 높은 감축비는 유용합니다

• 통합 아키텍처는 기계를 단순화할 수 있습니다.

• 해당 장비는 설치 공간이 제한적입니다.

• 다음과 같은 경우에 하모닉 리듀서를 선택하십시오:

• OEM 업체는 이미 선호하는 서보 모터를 보유하고 있습니다.

• 모터 선택은 유연성을 유지해야 합니다.

• 회전축은 고도로 맞춤 제작됩니다.

제조업체는 모터와 변속기를 독립적으로 설계하기를 원합니다.

다양한 크기의 모터를 지원해야 합니다.

다음과 같은 경우 다이렉트 드라이브 토크 모터를 선택하십시오.

• 높은 동적 응답성이 매우 중요합니다.

• 연속 회전이 필요합니다.

• 부드러운 동작이 중요합니다

• 기계적 감속은 없애야 한다.

• 모터는 필요한 출력 토크를 직접 제공할 수 있습니다.

16. 반도체 패키징 장비 선정을 위한 더 나은 원칙

반도체 장비의 경우, 선정 과정은 다음 순서를 따라야 합니다.

프로세스 요구사항

↓

정확성과 반복성

↓

모션 프로필

↓

부하 관성

↓

필요 토크

↓

정착 시간

↓

열 안정성

↓

기계 건축

↓

모터/감속기/액추에이터 선택

이는 다음과 같이 시작하는 것보다 더 신뢰할 수 있습니다.

“어떤 감속기가 가장 정밀도가 높습니까?”

부품 수준에서의 최고 정밀도가 반드시 기계 수준에서의 최고 성능을 보장하는 것은 아니기 때문입니다.

17. 정밀 회전 운동 분야에서 HONPINE의 역할

바로 이 지점에서 HONPINE은 제품 광고로 변질되지 않고 자연스럽게 기사에 등장할 수 있습니다.

반도체 패키징 장비의 경우, HONPINE은 상호 보완적인 세 가지 회전 동작 방식을 제공할 수 있습니다.

하모닉 로터리 액추에이터

다음과 같은 요구 사항을 충족하는 소형 통합 회전축:

정밀도 + 토크 밀도 + 낮은 백래시 + 통합

정밀 고조파 감속기

OEM 업체에서 필요로 하는 사항:

유연한 모터 매칭 + 맞춤형 변속기 구조 + 정밀 위치 결정

프레임리스 토크 모터

다음 요건을 충족하는 지원서의 경우:

직접 구동 방식 + 높은 동적 응답성 + 부드러운 회전 운동

이 세 가지 해결책은 서로를 대체하기 위한 것이 아닙니다.

이들은 동일한 정밀 모션 시장 내에서 서로 다른 엔지니어링 우선순위를 다룹니다.

결론

첨단 반도체 패키징의 개발로 장비 제조업체들은 배치 정확도뿐만 아니라 시간당 생산량(UPH), 안정화 시간, 열 안정성 및 장기 반복성까지 개선해야 하는 상황에 놓이고 있습니다.

회전 운동 시스템의 경우, 하모닉 회전 액추에이터, 하모닉 감속기 및 직접 구동 토크 모터 중에서 선택할 때는 단일 카탈로그 사양보다는 전체 운동 프로파일을 기반으로 해야 합니다.

하모닉 로터리 액추에이터는 높은 토크 밀도, 소형화, 낮은 백래시 및 시스템 통합이 중요한 경우에 특히 적합합니다.

하모닉 감속기는 OEM 업체가 자체 서보 모터를 선택하고 맞춤형 변속 시스템을 설계할 때 더 큰 유연성을 제공합니다.

다이렉트 드라이브 토크 모터는 높은 동적 응답성, 부드러운 동작 및 직접적인 부하 제어가 주요 요구 사항일 때 매력적인 선택입니다.

다이 본딩, 웨이퍼 정렬, 정밀 인덱싱, 회전 검사, AOI 및 반도체 패키징 장비의 최종 선택은 다음 사항을 기준으로 해야 합니다.

부하 관성 + 토크 + 속도 + 가속도 + 정착 시간 + 반복성 + 강성 + 열 안정성 + 설치 공간.

목표는 단순히 명목상 정밀도가 가장 높은 부품을 선택하는 것이 아닙니다.

목표는 요구되는 생산 속도에서 요구되는 정밀도를 지속적이고 안정적으로 유지할 수 있는 회전축을 제작하는 것입니다.
