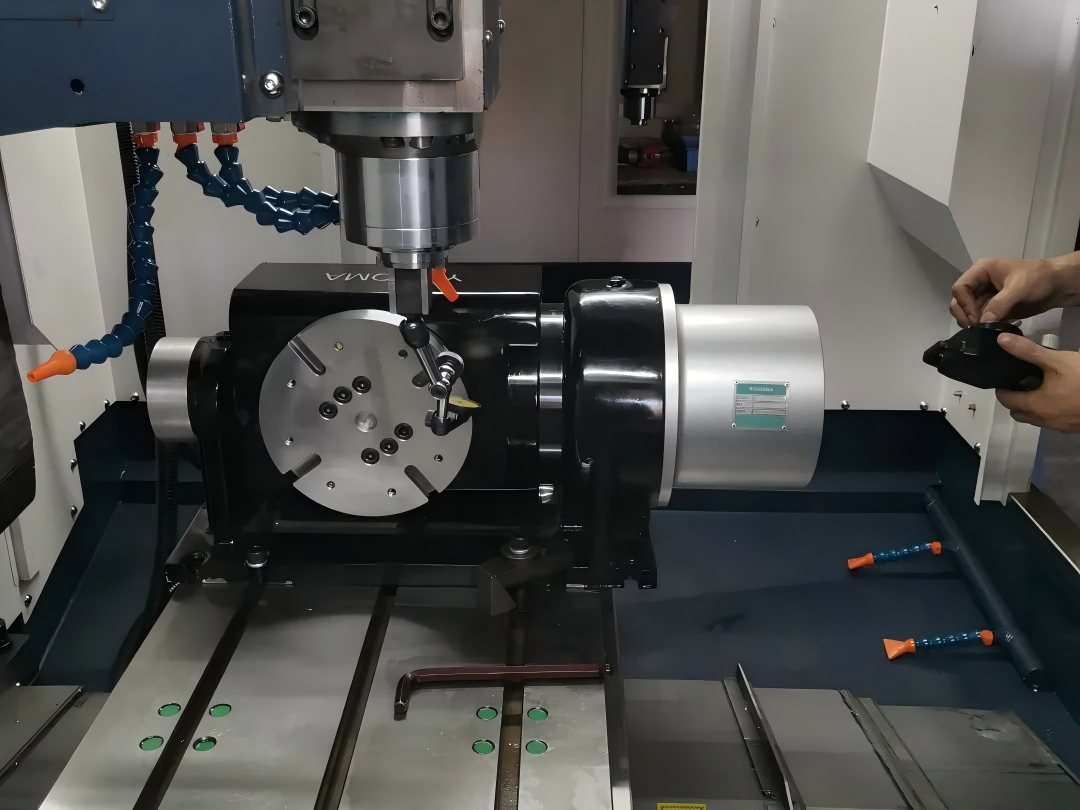

고정밀 위치 결정을 위한 하모닉 로터리 액추에이터: 위치 정확도를 실제로 결정하는 요소는 무엇인가?

소개

엔지니어들이 고정밀 위치 제어를 위한 하모닉 회전 액추에이터를 찾을 때, 가장 먼저 떠오르는 질문은 간단합니다. 바로 "이 액추에이터는 얼마나 정확한가?"입니다.

하지만 위치 정확도는 단 하나의 사양만으로는 판단할 수 없습니다.

하모닉 회전 액추에이터는 고정밀 하모닉 감속기, 고해상도 엔코더 및 고성능 서보 모터를 사용할 수 있지만, 기계의 최종 위치 결정 결과는 이러한 구성 요소들이 어떻게 상호 작용하는지에 따라 달라집니다. 감속기 전달 오차, 백래시, 비틀림 강성, 엔코더 피드백, 베어링 지지, 부하 관성, 제어 매개변수 및 외부 교란은 모두 부하의 최종 위치에 영향을 미칠 수 있습니다.

이는 반도체 장비, 정밀 자동화, 로봇 관절, 광학 정렬 시스템, CNC 회전축, 레이저 가공 장비 및 자동 검사 장비와 같은 응용 분야에서 특히 중요합니다. 이러한 응용 분야에서는 액추에이터가 명령된 각도로 회전할 수 있는지 여부만이 중요한 것이 아닙니다. 실제 요구 사항은 실제 작동 조건에서 하중이 필요한 위치에 반복적으로 도달할 수 있는지 여부입니다.

따라서 고정밀 위치 제어를 위한 하모닉 회전 액추에이터를 선택할 때는 개별 제품 사양을 비교하는 것이 아니라 시스템 수준의 엔지니어링 결정으로 접근해야 합니다.

이 글에서는 위치 정밀도를 결정하는 요소, 설치 후 일부 기계의 정밀도가 떨어지는 이유, 그리고 엔지니어가 실제 위치 정밀도 요구 사항에 맞는 하모닉 회전 액추에이터 플랫폼을 선택하는 방법을 설명합니다.

고정밀 위치 결정은 단순히 백래시를 줄이는 것 이상의 의미를 지닙니다.

하모닉 전송 기술은 높은 감속비, 컴팩트한 크기 및 극히 낮은 백래시를 제공할 수 있기 때문에 정밀 회전 운동에 널리 사용됩니다.

하지만 먼저 한 가지 흔한 오해를 바로잡아야 합니다.

하모닉 감속기는 백래시가 전혀 없다고 자동적으로 설명될 수는 없습니다.

엔지니어링 실무에서 하모닉 감속기는 거의 제로에 가까운 백래시 또는 극히 낮은 백래시를 갖는 것으로 설명하는 것이 더 적절합니다. 제조 공차, 조립 조건, 탄성 변형 및 작동 하중은 모두 실제 전달 동작에 영향을 미칠 수 있습니다. 일부 공급업체는 "제로 백래시"라는 용어를 마케팅 목적으로 사용하지만, 이는 출력 시스템의 위치 편차가 모든 작동 조건에서 수학적으로 0이라는 의미로 해석해서는 안 됩니다.

더욱 중요한 것은, 감속기에 측정 가능한 기계적 유격이 없더라도 전체 회전 시스템에서 위치 오차가 발생할 수 있다는 점입니다.

예를 들어, 액추에이터는 모터 측 엔코더에 따르면 이론상 정확한 출력 각도에 도달할 수 있지만, 실제 부하 위치는 비틀림 변형, 베어링 처짐 또는 구조적 유연성의 영향을 받을 수 있습니다. 이는 기계가 우수한 감속기 사양을 갖추었더라도 엔드 이펙터에서 위치 오차가 발생할 수 있음을 의미합니다.

이러한 이유로 고정밀 위치 제어를 위한 하모닉 회전 액추에이터를 평가하는 엔지니어는 백래시뿐만 아니라 전체 동작 체인을 이해해야 합니다.

위치 정확도는 명령 위치와 실제 위치의 차이에서 시작됩니다.

정밀 회전 액추에이터의 근본적인 목적은 명령된 위치와 실제 출력 위치 간의 차이를 줄이는 것입니다.

간단한 시스템에서 컨트롤러는 동작 명령을 보내고, 서보 드라이브는 모터 토크를 생성하고, 모터는 회전하고, 하모닉 트랜스미션은 속도를 줄이고 출력 토크를 증가시키며, 최종 출력 구조는 부하를 이동시킵니다.

모든 단계에서 오류가 발생할 수 있습니다.

모터 엔코더는 회전을 정확하게 측정할 수 있지만, 변속기는 탄성 변형을 겪을 수 있습니다. 감속기는 백래시가 매우 작을 수 있지만, 출력 베어링은 편심 하중을 받을 때 변형될 수 있습니다. 액추에이터 자체는 뛰어난 반복 위치 결정 성능을 가질 수 있지만, 외부 기계 구조는 진동하거나 뒤틀릴 수 있습니다.

결과적으로, 고정밀 위치 제어는 일반적으로 전송 정확도, 백래시 특성, 비틀림 강성, 엔코더 해상도 및 정확도, 제어 루프 성능, 베어링 지지, 하중 조건 및 기계적 설치 품질을 포함한 여러 요소의 복합적인 성능에 의해 결정됩니다.

이것이 바로 동일한 하모닉 회전 액추에이터를 사용하는 두 대의 기계가 서로 다른 위치 제어 결과를 얻을 수 있는 이유입니다.

액추에이터는 위치 제어 시스템의 일부이지만, 기계 구조에 따라 액추에이터의 이론적 성능 중 실제로 응용 분야에 얼마나 전달될 수 있는지가 결정됩니다.

고조파 감속기의 정확도가 여전히 중요한 이유는 무엇일까요?

위치 정밀도는 시스템 수준의 결과이지만, 하모닉 감속기는 정밀 회전 액추에이터에서 가장 중요한 기계 부품 중 하나로 남아 있습니다.

백래시는 전송 정확도의 한 부분일 뿐입니다.

감속기는 모터의 동력이 출력으로 전달되는 방식을 결정합니다.

고품질 하모닉 트랜스미션은 방향 전환 시 발생할 수 있는 기계적 유격을 줄이면서 높은 감속비를 갖춘 컴팩트한 구조를 구현하는 데 도움을 줄 수 있습니다. 이는 반복적인 인덱싱, 단각 이동, 양방향 위치 지정 및 잦은 시작-정지 동작이 필요한 응용 분야에서 특히 유용합니다.

하지만 엔지니어는 여러 가지 서로 다른 개념을 구분해야 합니다.

백래시는 회전 방향이 바뀔 때 발생하는 기계적 유격을 나타냅니다. 위치 정확도는 출력이 명령된 위치에 얼마나 근접하게 도달하는지를 나타냅니다. 반복 위치 정확도는 시스템이 반복적인 작동 주기 동안 얼마나 일관되게 동일한 위치로 복귀할 수 있는지를 나타냅니다.

이러한 사양들은 서로 관련이 있지만 동일하지는 않습니다.

어떤 시스템은 거의 항상 같은 위치에 멈추기 때문에 반복 위치 정확도가 매우 뛰어날 수 있지만, 절대 위치 정확도는 변속기 오차나 엔코더 오프셋의 영향을 받을 수 있습니다. 마찬가지로, 감속기는 백래시가 매우 낮을 수 있지만, 기계는 하중 변화에 따른 탄성 변형으로 인해 위치 편차가 발생할 수 있습니다.

따라서 매우 일관된 양방향 위치 지정이 필요한 애플리케이션의 경우 엔지니어는 단일 "제로 백래시" 주장에만 집중하기보다는 전체 전송 동작을 고려해야 합니다.

비틀림 강성은 백래시만큼 중요할 수 있습니다.

기계적 변형이 최종 위치에 영향을 미치는 이유는 무엇일까요?

많은 고부하 정밀 응용 분야에서 가장 큰 위치 결정 문제는 기존의 기계적 백래시에서 비롯되지 않습니다.

그것은 변형에서 비롯됩니다.

회전 시스템에 토크가 가해지면 모터 샤프트, 감속기 부품, 출력 구조 및 기계 프레임 모두 탄성 변형을 겪을 수 있습니다. 시스템의 강성이 충분하지 않으면 명령 위치와 실제 부하 위치가 일시적으로 달라질 수 있습니다.

이는 특히 급가속, 잦은 방향 전환 또는 부하 토크의 큰 변화가 수반되는 응용 분야에서 중요해집니다.

변화하는 하중을 운반하는 로봇 팔을 생각해 봅시다. 액추에이터는 서로 다른 하중에서 동일한 위치 명령을 받을 수 있지만, 관절의 기계적 변형은 다를 수 있습니다. 결과적으로 제어 시스템이 정상적으로 작동하더라도 실제 출력 위치는 달라질 수 있습니다.

반도체 장비, 정밀 핸들링 시스템 및 대형 광학 위치 결정 플랫폼에서도 동일한 문제가 발생할 수 있습니다. 액추에이터는 무부하 상태에서는 탁월한 성능을 보일 수 있지만, 실제 작동 정확도는 전체 구조가 부하 상태에서 어떻게 반응하는지에 따라 달라집니다.

이러한 이유로, 비틀림 강성은 고정밀 위치 제어에 사용되는 하모닉 회전 액추에이터의 중요한 선택 매개변수입니다.

강성이 높을수록 토크 하에서의 각도 변형이 줄어들어 액추에이터 출력 위치와 실제 하중 위치 간의 관계가 개선됩니다.

이것이 바로 고정밀 위치 결정 성능을 무부하 조건에서만 평가해서는 안 되는 이유입니다.

인코더 피드백은 제어 시스템이 실제로 무엇을 볼 수 있는지를 결정합니다.

모터 측 엔코더 vs. 출력 측 피드백

서보 시스템은 감지할 수 없는 오류를 정확하게 수정할 수 없습니다.

따라서 인코더는 정밀 위치 결정에 핵심적인 역할을 합니다.

엔코더는 기계적 움직임을 컨트롤러가 위치 루프를 닫는 데 사용하는 피드백 정보로 변환합니다. 하지만 엔코더의 위치는 해상도만큼이나 중요한 경우가 많습니다.

모터 측 엔코더는 모터의 위치를 측정합니다. 그러면 컨트롤러는 감속비를 기반으로 이론적인 출력 위치를 계산합니다.

이 접근 방식은 특히 전송 시스템이 충분히 견고하고 위치 요구 사항이 적당할 때 많은 응용 분야에서 효과적으로 작동합니다.

하지만 변속기가 탄성 변형, 극히 낮지만 0이 아닌 백래시, 구조적 유연성 또는 부하 교란을 겪을 경우 실제 출력 위치는 이론적인 위치와 다를 수 있습니다.

고성능 애플리케이션의 경우 출력 측 피드백 또는 이중 인코더 아키텍처가 추가적인 이점을 제공할 수 있습니다.

듀얼 엔코더는 피드백 품질을 어떻게 향상시키는가?

듀얼 엔코더 시스템은 하나의 엔코더를 모터 측 피드백에 사용하고 다른 하나는 실제 출력 위치를 모니터링하는 데 사용할 수 있습니다. 이 두 피드백 신호의 차이는 변속기 변형 및 기계적 순응도에 대한 유용한 정보를 제공할 수 있습니다.

이는 특히 변화하는 하중과 동적 움직임 속에서 작동하는 로봇 관절 모터에 매우 유용합니다.

이중 엔코더 시스템이 모든 기계적 오류를 마법처럼 없애주는 것은 아니라는 점을 유념해야 합니다. 오히려 이중 엔코더 시스템은 모터와 출력 사이에서 실제로 무슨 일이 일어나고 있는지에 대한 더 나은 정보를 제어 시스템에 제공합니다.

고정밀 위치 제어를 위한 하모닉 회전 액추에이터의 경우, 단순히 사용 가능한 가장 높은 엔코더 해상도를 선택하는 것이 아니라 적용 분야에 따라 적절한 엔코더 아키텍처를 선택해야 합니다.

높은 인코더 해상도가 자동으로 높은 위치 정확도를 의미하는 것은 아닙니다.

해상도와 정확도는 다릅니다.

액추에이터 선정 과정에서 엔코더 사양을 잘못 이해하는 경우가 종종 있습니다.

고해상도 엔코더는 한 바퀴 회전을 매우 많은 측정 증분으로 나눌 수 있습니다.これにより 컨트롤러가 미세한 위치 변화를 감지하는 능력이 향상됩니다.

하지만 해상도가 정확도와 같은 것은 아닙니다.

이론적으로 엔코더는 매우 정밀한 위치 증분을 제공할 수 있지만, 전체 기계 시스템은 설치 편심, 온도 변화, 자기 간섭, 구조 변형 또는 전송 오류로 인해 여전히 위치 오차가 발생할 수 있습니다.

이러한 이유로 엔지니어는 엔코더의 정확도, 반복성, 환경 안정성, 설치 방법 및 제어 시스템 호환성을 포함한 여러 특성을 종합적으로 고려해야 합니다.

로봇 관절 및 산업 자동화 장비에서 최종 위치 결정 성능은 실제 작동 중에 피드백 정보가 얼마나 신뢰할 수 있는지에 달려 있습니다.

불안정한 기계적 환경에 설치된 고해상도 엔코더가 보다 안정적인 시스템에 통합된 약간 낮은 해상도 엔코더보다 더 나은 기계 성능을 제공하지 못할 수도 있습니다.

엔지니어링 목표는 사양서에 적힌 숫자가 가장 큰 엔코더를 선택하는 것이 아닙니다. 목표는 필요한 동작 작업에 대해 신뢰할 수 있는 정보를 제공하는 피드백 시스템을 선택하는 것입니다.

반복 위치 정확도와 절대 위치 정확도를 혼동해서는 안 됩니다.

응용 분야마다 요구되는 정확도 우선순위가 다릅니다.

이러한 차이점은 회전식 액추에이터를 선택할 때 특히 중요합니다.

반복 위치 정확도는 액추에이터가 반복적인 움직임 후 얼마나 일관되게 동일한 위치로 복귀할 수 있는지를 나타냅니다. 이는 동일한 동작 사이클이 수천 또는 수백만 번 반복되는 자동화 생산 설비에서 매우 중요합니다.

절대 위치 정확도는 실제 출력 위치가 명령된 목표 위치에 얼마나 가까운지를 나타냅니다.

자동 조립 기계는 동일한 인덱싱 작업을 지속적으로 수행하기 때문에 탁월한 반복성이 요구될 수 있습니다. 광학 교정 시스템은 명령된 각 각도가 실제 물리적 각도와 정확히 일치해야 하므로 절대 위치 정확도에 더 큰 비중을 둘 수 있습니다.

따라서 고정밀 위치 제어를 위한 하모닉 회전 액추에이터는 해당 응용 분야의 주요 오차 요구 사항에 따라 선택해야 합니다.

기계가 여러 고정 위치로 반복적으로 복귀하는 경우, 반복성이 주요 고려 사항일 수 있습니다. 기계가 여러 프로그래밍된 각도를 따라 이동하거나 정밀 스캐닝을 수행하는 경우, 절대 정확도와 교정 성능이 더 중요해질 수 있습니다.

이러한 차이점을 이해하면 불필요한 과잉 사양 지정을 방지하고 엔지니어가 보다 비용 효율적인 액추에이터 솔루션을 선택하는 데 도움이 될 수 있습니다.

부하 관성은 실제 위치 결정 성능을 변화시킬 수 있습니다.

액추에이터 선정에 있어 토크만으로는 충분하지 않습니다.

작은 하중에서는 완벽하게 작동하는 액추에이터라도 큰 회전 구조물에 연결되면 전혀 다르게 작동할 수 있습니다.

부하 관성은 가속, 감속 및 제어 안정성에 직접적인 영향을 미칩니다.

부하 관성이 액추에이터의 설계 작동 범위에 비해 너무 크면 급속한 동작으로 인해 오버슈트, 진동 및 안정화 시간 증가가 발생할 수 있습니다. 액추에이터는 결국 명령된 위치에 도달할 수 있지만 안정화에 필요한 시간이 고속 생산에 적합하지 않을 정도로 길어질 수 있습니다.

이는 특히 반도체 장비, CNC 인덱싱 메커니즘, 로봇 팔 및 자동 검사 플랫폼에 중요한 의미를 갖습니다.

따라서 조화 회전 액추에이터는 실제 부하 관성, 무게 중심 및 필요한 가속도 프로파일과 함께 평가해야 합니다.

최고의 액추에이터가 반드시 가장 높은 토크를 가진 액추에이터는 아닙니다.

과도하게 큰 액추에이터는 무게와 비용을 증가시킬 수 있으며, 명목 토크만을 기준으로 선택한 액추에이터는 원하는 동적 응답을 제공하지 못할 수 있습니다.

높은 정밀도의 위치 제어를 위해서는 엔지니어는 출력 토크, 부하 관성, 가속도 요구 사항 및 필요한 정착 시간 간의 전체적인 관계를 평가해야 합니다.

베어링 지지대와 외부 하중은 정확도에 영향을 미칠 수 있습니다.

왜 판도를 바꾸는 순간이 중요한가?

출력 베어링 시스템은 액추에이터 성능을 기계 성능으로 변환하는 데 중요한 역할을 합니다.

모터와 하모닉 트랜스미션이 탁월한 회전 제어 기능을 제공하더라도 외부의 방사형 하중, 축 방향 하중 및 전복 모멘트로 인해 기계적 변형이 발생할 수 있습니다.

이는 특히 하중이 액추에이터 중심선에서 벗어나 장착된 경우에 더욱 중요합니다.

긴 로봇 링크, 큰 고정 장치 또는 편심 가공물은 상당한 전복 모멘트를 발생시킬 수 있습니다. 지지 구조가 충분히 견고하지 않으면 하중을 받을 때 출력 각도가 약간 변할 수 있습니다.

무거운 고정 장치나 큰 외부 하중이 필요한 응용 분야의 경우, 엔지니어는 출력 토크뿐만 아니라 액추에이터가 필요한 기계적 하중을 지탱할 수 있는 능력도 평가해야 합니다.

선정 과정에는 실제 설치 구조, 하중 중심 및 예상 작동력이 포함되어야 합니다.

이러한 이유로 필요한 토크가 비슷해 보이더라도 경량 광학 플랫폼용으로 선택된 액추에이터가 무거운 로봇 관절에는 적합하지 않을 수 있습니다.

토크만으로는 기계적 요구 사항을 완벽하게 설명할 수 없습니다.

컨트롤 튜닝은 기계적 성능이 얼마나 잘 활용되는지를 결정합니다.

기계적 정밀도와 서보 성능은 서로 조화를 이루어야 합니다.

기계적 정밀도는 잠재력을 창출합니다. 제어 조정은 그 잠재력을 얼마나 효과적으로 활용할지를 결정합니다.

조화 회전 액추에이터는 높은 강성, 우수한 피드백 및 정밀한 전달 시스템을 갖출 수 있지만, 서보 튜닝이 제대로 되지 않으면 오버슈트, 진동 또는 느린 안정화 현상이 발생할 수 있습니다.

높은 정밀도의 위치 제어를 위해서는 제어 시스템이 응답 속도와 안정성 사이의 균형을 유지해야 합니다.

제어 루프 게인을 높이면 특정 조건에서 응답성이 향상될 수 있지만, 과도한 게인은 진동을 유발할 수 있습니다. 강한 필터링은 안정성을 향상시킬 수 있지만 동적 응답성을 저하시킬 수 있습니다.

최적의 솔루션은 적용 분야의 기계적 특성에 따라 달라집니다.

예를 들어, 경량 로봇 관절은 관성이 높은 반도체 처리 축과는 다른 제어 매개변수를 필요로 할 수 있습니다. 유연한 기계 구조는 강성이 매우 높은 정밀 위치 결정 플랫폼과는 다른 제어 전략을 필요로 할 수 있습니다.

이것이 바로 통합 액추에이터 플랫폼이 점점 더 중요해지는 또 다른 이유입니다.

모터, 변속기, 엔코더 및 구동 시스템을 통합 솔루션으로 설계하면 엔지니어는 개별 구성 요소 간에 필요한 호환성 테스트 양을 줄일 수 있습니다.

설치 구조로 인해 비용을 들여 얻은 정확도가 손상될 수 있습니다.

액추에이터는 정밀 시스템의 일부일 뿐입니다.

가장 흔한 엔지니어링 문제 중 하나는 고정밀 액추에이터에 투자한 후 외부 기계 설계로 인해 성능이 저하되는 것입니다.

액추에이터는 얇은 장착판에 설치될 수 있습니다. 하중은 유연한 브래킷으로 지지될 수 있습니다. 고정면이 충분히 평평하지 않을 수 있습니다. 케이블 배선으로 인해 움직이는 구조물에 외부 힘이 가해질 수 있습니다.

이러한 상황에서는 액추에이터 사양을 개선하는 것만으로는 실제 문제를 해결할 수 없을 수도 있습니다.

위치 오차는 더 이상 주로 액추에이터에서 발생하는 것이 아닙니다.

그 소리는 기계에서 나오는 겁니다.

이러한 이유로 액추에이터 출력에서 최종 작동 지점까지 높은 정밀도의 위치 제어가 필수적입니다. 엔지니어는 장착 인터페이스의 강성, 연결 부품의 형상, 액추에이터와 최종 하중 사이의 거리를 고려해야 합니다.

소형화되고 고도로 통합된 액추에이터는 동작 체인에서 별도의 기계적 인터페이스 수를 줄임으로써 이 문제를 단순화하는 데 도움이 될 수 있습니다.

통합형 하모닉 회전 액추에이터가 정밀 시스템 설계를 간소화할 수 있는 이유는 무엇일까요?

인터페이스를 줄이면 통합 복잡성을 줄일 수 있습니다.

기존의 회전 시스템은 일반적으로 별도의 서보 모터, 하모닉 감속기, 커플링, 엔코더 및 외부 구동 부품을 결합합니다.

이러한 아키텍처는 유연성을 제공할 수 있지만, 추가적인 기계적 및 전기적 인터페이스가 추가될 때마다 통합 작업도 추가됩니다.

정렬을 제어해야 합니다. 커플링을 선택해야 합니다. 피드백 시스템을 연결해야 합니다. 케이블을 배선해야 합니다. 통신을 구성해야 합니다.

높은 정밀도의 위치 결정이 필요한 경우, 이러한 통합 단계는 최종 시스템 결과에 영향을 미칠 수 있습니다.

통합형 하모닉 회전 액추에이터는 주요 회전 운동 구성 요소를 더욱 소형화된 플랫폼에 결합하여 시스템 통합의 복잡성을 줄이는 데 도움을 줍니다.

장비 제조업체에게 이는 여러 가지 이점을 제공할 수 있습니다.

전체적인 기계적 구조를 더욱 소형화할 수 있습니다. 구성 요소 인터페이스 수를 줄일 수 있습니다. 전기적 통합을 단순화할 수 있습니다. 액추에이터를 로봇 관절이나 정밀 자동화 시스템에 더 쉽게 설치할 수 있습니다.

이것이 바로 통합 액추에이터 기술이 새로운 로봇 아키텍처와 소형 자동화 장비에 점점 더 많이 사용되는 이유 중 하나입니다.

HONPINE에서는 다양한 애플리케이션 요구 사항에 맞춰 설계된 여러 통합 액추에이터 플랫폼을 제공하여 엔지니어가 모든 로봇 또는 자동화 프로젝트를 동일하게 취급하는 대신 토크, 통합 수준, 통신 아키텍처, 중공축 요구 사항 및 기계적 설치 조건과 같은 요소를 기반으로 솔루션을 선택할 수 있도록 합니다.

중공축 설계는 기계적 포장 이상의 개선 효과를 가져올 수 있습니다.

내부 케이블 배선으로 소형 기기 설계 가능

엔지니어들은 속이 빈 하모닉 회전 액추에이터를 찾을 때 케이블 배선에 중점을 두는 경우가 많습니다.

그것은 분명 중요한 장점입니다.

전원 케이블, 엔코더 케이블, 통신선, 공압선 또는 기타 구성 요소는 회전 구조물의 외부를 우회하는 대신 액추에이터의 중앙을 통과할 수 있습니다.

하지만 공학적 가치는 단순히 외관을 깔끔하게 하는 것 이상의 의미를 가질 수 있습니다.

외부 케이블 배선은 로봇의 움직임에 영향을 미치고, 추가적인 굽힘 응력을 발생시키며, 연속 회전 중에 케이블 관리 문제를 야기할 수 있습니다.

중공축 구조는 보다 소형화된 회전 시스템을 구현하고 주변 기계 설계의 복잡성을 줄이는 데 도움이 될 수 있습니다.

로봇 관절의 경우, 관절 수가 증가할수록 케이블 배선이 더욱 어려워지기 때문에 이러한 기능이 특히 유용할 수 있습니다.

고정밀 위치 결정 장비의 경우, 내부 배선은 전체 기계 구조를 단순화하고 회전축 주변의 외부 간섭을 줄이는 데 도움이 될 수 있습니다.

고정밀 위치 제어를 위한 하모닉 로터리 액추에이터를 선택하는 방법은 무엇일까요?

제품 카탈로그가 아니라 애플리케이션부터 시작하세요.

선정 과정은 액추에이터 카탈로그가 아닌 적용 분야부터 시작해야 합니다.

먼저, 실제 위치 결정 요구 사항을 정의하십시오. 애플리케이션이 주로 절대 위치 정확도, 반복 위치 정확도, 정착 시간 또는 궤적 안정성 중 무엇에 중점을 두는지 판단하십시오.

다음으로 기계적 하중을 평가해야 합니다. 여기에는 필요한 토크뿐만 아니라 하중 관성, 반경 방향 하중, 축 방향 하중 및 전복 모멘트도 포함되어야 합니다.

다음으로 동작 프로파일을 고려해 보겠습니다. 빈번한 단각 위치 지정, 연속 회전, 고속 인덱싱 및 빠른 양방향 이동은 매우 다양한 요구 사항을 발생시킬 수 있습니다.

피드백 구조는 요구되는 성능 수준에 맞춰 설계되어야 합니다. 많은 응용 분야에서는 모터 측 엔코더만으로도 충분할 수 있지만, 부하 변형 및 변속기 컴플라이언스가 중요한 영향을 미치는 경우에는 출력 피드백 또는 이중 엔코더 구조가 유리할 수 있습니다.

마지막으로, 기계의 전체 구조를 평가합니다.

액추에이터는 독립적인 구성 요소로 선택해서는 안 됩니다. 액추에이터의 장착, 부하 연결 및 주변 기계 구조는 모두 위치 제어 시스템의 일부입니다.

이러한 문제 해결 중심적 접근 방식은 최대 토크, 감속비 또는 엔코더 비트 수를 단순히 비교하는 것보다 일반적으로 더 효과적입니다.

고정밀 하모닉 회전 액추에이터의 일반적인 적용 분야

용도에 따라 필요한 솔루션이 다릅니다.

고정밀 위치 제어를 위한 하모닉 회전 액추에이터는 다양한 장비에 사용될 수 있지만, 엔지니어링 요구 사항은 적용 분야마다 다릅니다.

반도체 장비의 경우, 웨이퍼 취급, 검사 또는 정밀 가공을 위해 소형 설치, 부드러운 저속 동작 및 높은 반복성을 갖춘 위치 지정에 중점을 둘 수 있습니다.

산업 자동화 장비에서 가장 중요한 요구 사항은 연속 생산 중 안정적인 반복 인덱싱일 수 있습니다.

로봇 관절에서 액추에이터는 토크 밀도, 소형 크기, 피드백 기능 및 동적 응답 사이의 균형을 맞춰야 할 수 있습니다.

광학 정렬 시스템에서는 저속에서의 부드러운 동작과 정밀한 각도 제어가 특히 중요할 수 있습니다.

CNC 및 레이저 가공 장비에서 위치 결정 성능은 기계 강성, 진동 및 공정 요구 사항과 함께 고려해야 합니다.

이것이 바로 "최고의" 하모닉 회전 액추에이터라는 단 하나의 기준이 존재하지 않는 이유입니다.

올바른 해결책은 기계가 실제로 달성해야 하는 목표에 따라 달라집니다.

부품 선정부터 모션 시스템 설계까지

각 용도에 맞는 최적의 액추에이터 아키텍처 선택

정밀 자동화 시장은 점차 단순한 부품 기반 사고방식에서 벗어나고 있다.

엔지니어들은 개발 시간을 단축하면서 예측 가능한 시스템 성능을 제공하는 모션 솔루션을 점점 더 필요로 하고 있습니다.

정밀 기계의 경우, 단순히 "어떤 하모닉 감속기가 가장 사양이 좋은가?"라는 질문만으로는 충분하지 않습니다.

더 유용한 질문은 "어떤 액추에이터 아키텍처가 전체 기계가 요구되는 위치 결정 성능을 달성하도록 하는가?"입니다.

이러한 변화는 특히 로봇 제조업체에게 중요합니다.

현대 로봇 설계는 정밀도, 토크 밀도, 무게, 케이블 배선, 통신, 센싱 및 제조 가능성 사이의 균형을 맞춰야 합니다. 개별 구성 요소를 따로 선택하면 개발 복잡성이 증가하고 통합 위험이 커질 수 있습니다.

조화 관절 모듈, 유성 관절 모듈 및 기타 로봇 관절 모터 플랫폼을 포함하는 통합 솔루션을 통해 제조업체는 다양한 관절의 요구 사항에 따라 다양한 구동 아키텍처를 선택할 수 있습니다.

고정밀 로봇 손목은 고토크 베이스 관절과 동일한 액추에이터 구조를 반드시 필요로 하지는 않습니다. 소형 특수 목적 로봇은 대형 산업용 매니퓰레이터와 완전히 다른 요구 사항을 가질 수 있습니다.

따라서 정밀 모션 설계의 미래는 모든 용도에 맞는 하나의 기술을 선택하는 것에 달려 있지 않습니다.

이는 실제 기계적 문제에 적합한 관절 및 액추에이터 구조를 선택하는 것에 관한 것입니다.

결론

고정밀 위치 제어를 위한 하모닉 회전 액추에이터는 단일 사양만으로 평가해서는 안 됩니다.

낮은 백래시는 중요하지만, 하모닉 감속기는 모든 작동 조건에서 절대적으로 0에 가까운 백래시 또는 극히 낮은 백래시를 제공하는 것으로 설명하는 것이 현실적입니다. 위치 정확도는 변속기 오차, 비틀림 강성, 엔코더 피드백, 베어링 지지, 부하 관성, 제어 튜닝 및 액추에이터를 둘러싼 기계 구조의 영향을 받습니다.

그러므로 최선의 해결책은 균형 잡힌 해결책입니다.

일부 응용 분야에서는 모터 측 피드백을 갖춘 높은 반복성을 가진 하모닉 회전 액추에이터로도 충분할 수 있습니다. 보다 까다로운 로봇 또는 정밀 자동화 시스템의 경우, 출력 측 피드백 또는 듀얼 엔코더 아키텍처를 통해 실제 부하 위치를 더욱 정밀하게 제어할 수 있습니다. 소형 장비의 경우, 일체형 및 중공축 액추에이터 설계를 통해 기계적 및 전기적 통합을 더욱 간소화할 수 있습니다.

HONPINE의 목표는 단순히 뛰어난 개별 사양을 갖춘 하모닉 로터리 액추에이터를 제공하는 데 그치지 않습니다. 더욱 중요한 목표는 장비 제조업체가 자사 장비의 실제 위치 지정, 하중, 통합 및 제어 요구 사항에 맞는 액추에이터 아키텍처를 선택할 수 있도록 지원하는 것입니다.

고정밀 동작에서는 액추에이터 하나만으로 성능이 결정되는 것은 아니기 때문입니다.

전체 시스템이 그렇습니다.
