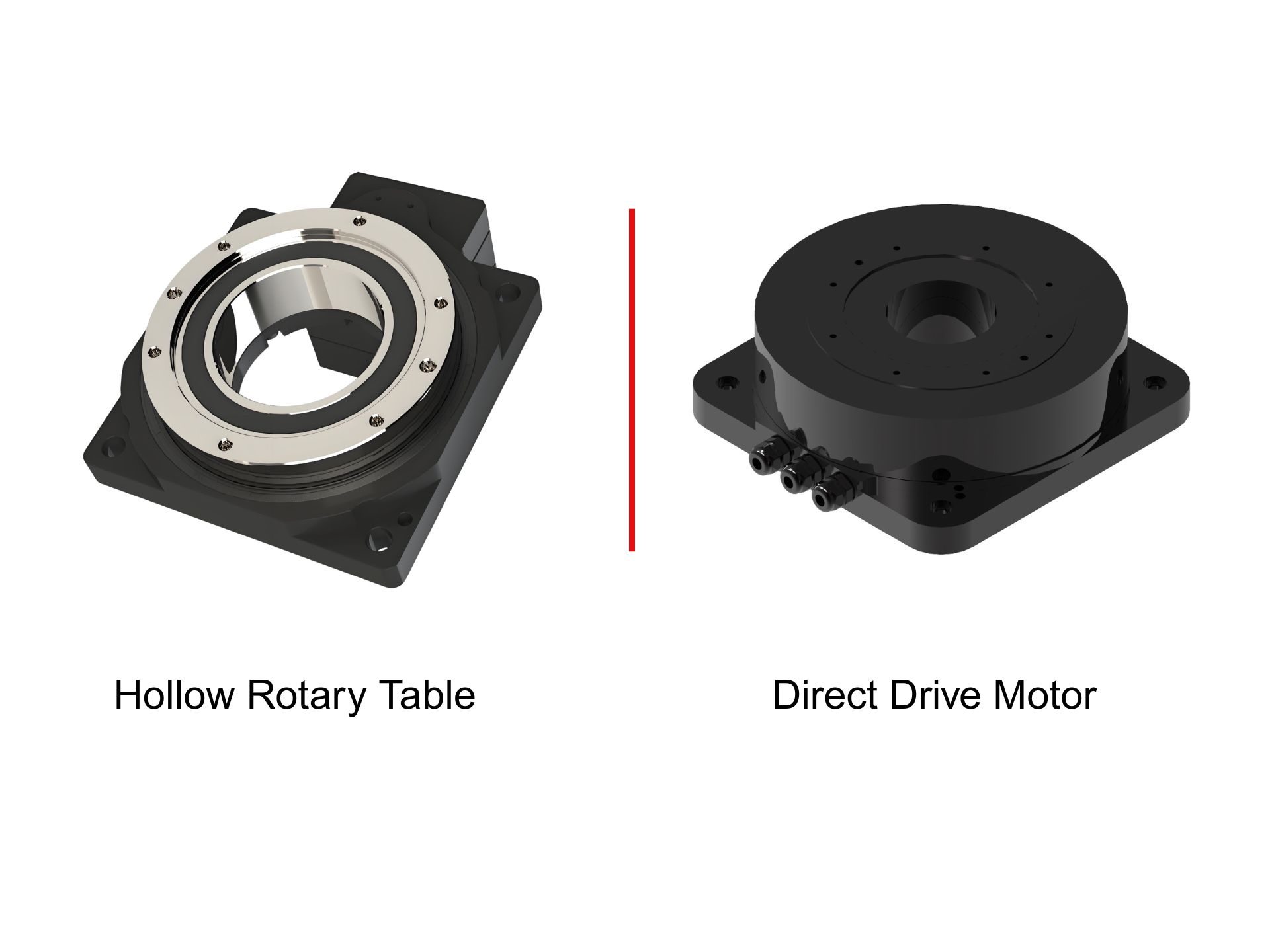

직결 구동 모터와 중공 회전 플랫폼 비교: 자동화 장비에 적합한 회전 모션 솔루션 선택 방법

3C 제조, 반도체 장비, 정밀 검사, 레이저 가공, 공작기계 및 자동 조립 시스템에서 회전축을 선택하는 것은 단순히 모터를 선택하는 문제가 아닙니다.

완전한 회전 운동 시스템은 토크, 속도, 위치 정확도, 부하 관성, 강성, 응답 시간, 케이블 배선, 설치 공간 및 장기 작동 안정성을 고려해야 합니다.

이것이 바로 장비 설계자들이 종종 근본적인 질문에 직면하는 이유입니다.

회전 부하는 다이렉트 드라이브 모터 로 직접 구동해야 할까요, 아니면 통합된 정밀 감속 메커니즘을 통해 더 높은 출력 토크를 얻기 위해 중공 회전 플랫폼을 사용해야 할까요?

일부 응용 분야에서는 하모닉 회전 액추에이터 및 정밀 유성 감속기 와 같은 다른 솔루션도 고려될 수 있습니다.

올바른 접근 방식은 기계에 직접 구동 모터나 중공 회전 플랫폼을 반드시 사용해야 한다고 미리 결정하는 것이 아닙니다. 대신, 회전 운동 요구 사항을 먼저 분석한 후 적절한 기계적 구조를 선택해야 합니다.

먼저 회전축이 달성해야 할 목표를 정의하십시오.

회전축은 겉보기에는 비슷해 보일 수 있지만, 실제 기능은 기계에 따라 완전히 다를 수 있습니다.

예를 들어, 반도체 검사 장비의 회전 스테이지는 매우 안정적인 각도 위치 지정과 고속 스캐닝이 필요할 수 있습니다. 3C 조립 기계의 다중 스테이션 회전 테이블은 사이클 시간, 하중 용량 및 반복성에 더 중점을 둘 수 있습니다. 레이저 가공 시스템은 연속 회전과 정밀한 궤적 제어가 필요할 수 있으며, 4축 공작 기계는 강성, 하중 용량 및 절삭력에 대한 저항성을 우선시할 수 있습니다.

이러한 시스템들은 모두 회전 운동을 필요로 하지만, 반드시 동일한 해결책을 필요로 하는 것은 아닙니다.

따라서 회전축 선택의 첫 번째 단계는 완전한 동작 프로파일을 수립하는 것입니다.

장비 설계자는 부하, 관성 모멘트, 필요한 회전 각도, 최대 속도, 가속 시간, 정착 시간 및 일일 작동 시간을 이해해야 합니다.

이러한 매개변수가 명확해지면 직접 구동 모터와 중공 회전 플랫폼 중 어떤 것을 선택할지 훨씬 더 의미 있게 결정될 수 있습니다.

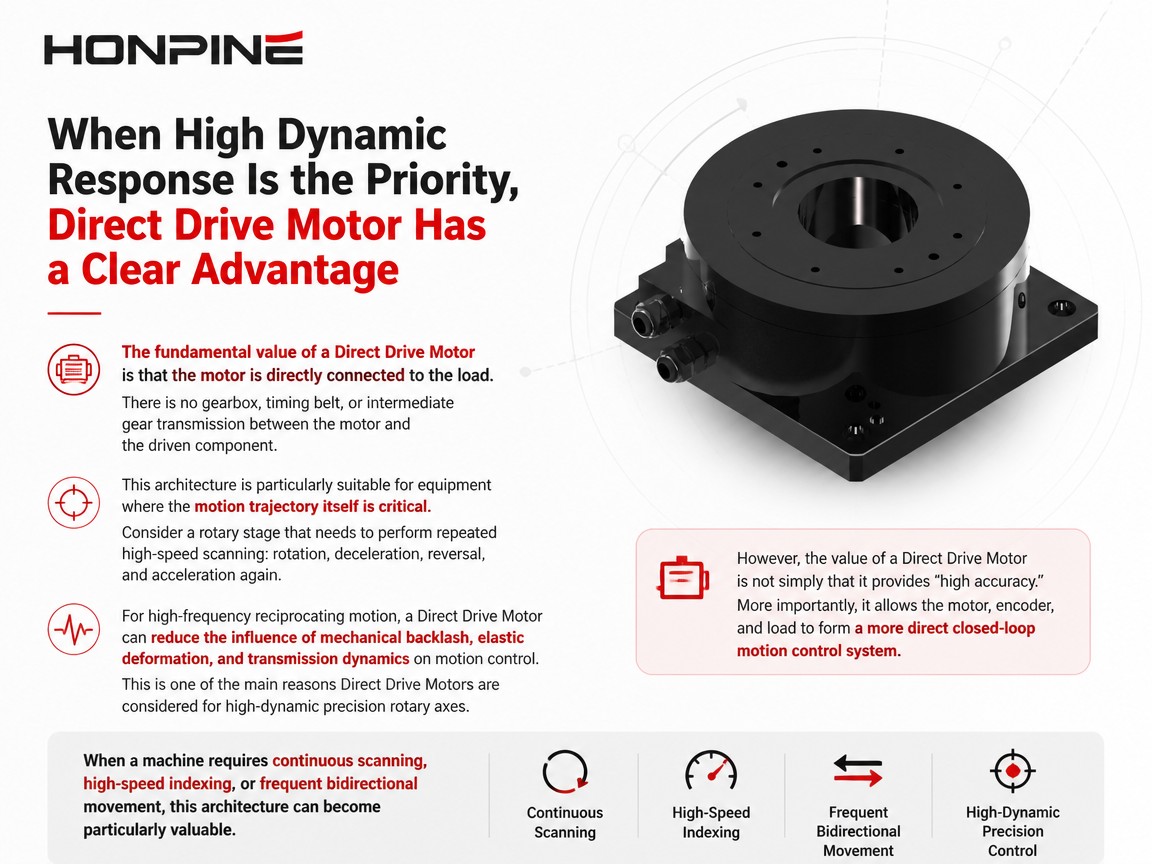

높은 동적 응답성이 최우선일 경우, 다이렉트 드라이브 모터가 확실한 이점을 제공합니다.

다이렉트 드라이브 모터의 가장 큰 장점은 모터가 부하에 직접 연결된다는 점입니다.

모터와 구동 부품 사이에는 기어박스, 타이밍 벨트 또는 중간 기어 변속기가 없습니다.

이러한 아키텍처는 동작 궤적 자체가 매우 중요한 장비에 특히 적합합니다.

반복적인 고속 스캔을 수행해야 하는 회전 스테이지를 생각해 보십시오.

회전, 감속, 반전, 그리고 다시 가속.

기계적 전달 경로가 짧을수록 제어 시스템이 부하에 더욱 직접적으로 작용할 수 있습니다.

고주파 왕복 운동의 경우, 다이렉트 드라이브 모터는 기계적 백래시, 탄성 변형 및 변속기 동역학이 동작 제어에 미치는 영향을 줄일 수 있습니다.

이것이 바로 다이렉트 드라이브 모터가 고정밀 동적 회전축에 적합한 주요 이유 중 하나입니다.

하지만 다이렉트 드라이브 모터의 가치는 단순히 "높은 정확도"를 제공한다는 데에만 있는 것이 아닙니다.

더욱 중요한 것은, 이를 통해 모터, 엔코더 및 부하가 보다 직접적인 폐루프 동작 제어 시스템을 구성할 수 있다는 점입니다.

기계가 연속 스캔, 고속 인덱싱 또는 빈번한 양방향 이동을 필요로 하는 경우 이러한 아키텍처가 특히 유용할 수 있습니다.

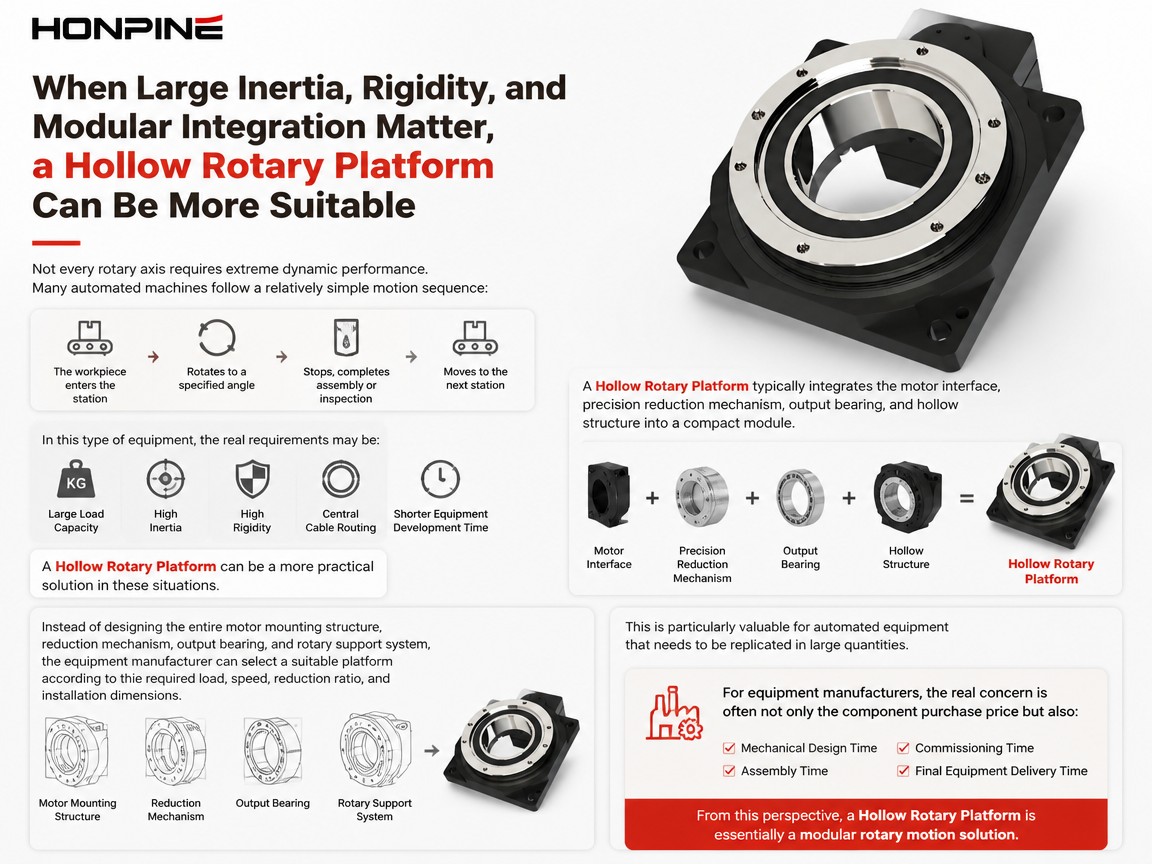

큰 관성, 강성 및 모듈식 통합이 중요한 경우, 속이 빈 회전 플랫폼이 더 적합할 수 있습니다.

모든 회전축이 극한의 동적 성능을 필요로 하는 것은 아닙니다.

많은 자동화 기계는 비교적 단순한 동작 순서를 따릅니다.

가공물이 작업대에 들어가 지정된 각도로 회전한 후 정지하고 조립 또는 검사를 완료한 다음 다음 작업대로 이동합니다.

이러한 유형의 장비에서 실제 요구 사항은 다음과 같을 수 있습니다.

대용량 하중 지지력, 높은 관성, 높은 강성, 중앙 케이블 배선, 그리고 장비 개발 시간 단축 등의 장점을 제공합니다.

이러한 상황에서는 속이 빈 회전 플랫폼이 더 실용적인 해결책이 될 수 있습니다.

중공 회전 플랫폼은 일반적으로 모터 인터페이스, 정밀 감속 메커니즘, 출력 베어링 및 중공 구조를 소형 모듈에 통합합니다.

전체를 디자인하는 대신:

• 모터 장착 구조

• 감소 메커니즘

• 출력 베어링

• 회전식 지지 시스템

장비 제조업체는 필요한 하중, 속도, 감속비 및 설치 치수에 따라 적합한 플랫폼을 선택할 수 있습니다.

이는 특히 대량 생산이 필요한 자동화 장비에 매우 유용합니다.

장비 제조업체에게 있어 진정한 관심사는 부품 구매 가격뿐만 아니라 다음과 같은 것들도 포함하는 경우가 많습니다.

• 기계 설계 시간

• 조립 시간

• 시운전 시간

• 최종 장비 납품 시간.

이러한 관점에서 볼 때, 중공 회전 플랫폼은 본질적으로 모듈식 회전 운동 솔루션입니다.

정확성만으로 해결책을 판단하지 마십시오.

회전축 선택 시 흔히 저지르는 실수 중 하나는 다음과 같은 가정을 하는 것입니다.

"정밀도 요구 사항이 높을수록 다이렉트 드라이브 모터가 더욱 적합합니다."

이것이 항상 사실은 아닙니다.

예를 들어, 다중 스테이션 3C 조립 기계는 여러 위치로 회전해야 할 수 있으며 각 스테이션에서 안정적인 상태를 유지해야 할 수 있습니다.

실제 우선순위는 다음과 같을 수 있습니다.

• 반복성

• 부하 안정성

• 회전 강성

• 주기 시간.

중공 회전 플랫폼이 이미 이러한 요구 사항을 충족할 수 있다면, 더 높은 이론적 동적 성능을 달성하기 위해 단순히 시스템 복잡성을 추가할 필요는 거의 없을 것입니다.

반면, 스캐닝, 비전 검사 또는 레이저 가공과 같이 기계가 연속 회전 중에 매우 정밀한 동작을 유지해야 하는 경우, 다이렉트 드라이브 모터의 다이렉트 드라이브 구조는 상당한 이점을 제공할 수 있습니다.

따라서 선택 질문은 다음과 같이 변경되어야 합니다.

"어느 제품의 정확도가 더 높습니까?"

에게:

"회전축은 주로 위치 제어를 수행하는 것입니까, 아니면 연속 동작 제어를 수행하는 것입니까?"

이는 근본적으로 다른 설계 요구 사항입니다.

관성이 큰 회전 하중의 경우 전체 동작 시스템을 평가하십시오.

자동화된 기계가 비교적 큰 회전 테이블을 구동해야 한다고 가정해 봅시다.

테이블 자체는 그다지 무겁지 않을 수 있지만, 질량의 상당 부분이 회전 중심에서 멀리 떨어져 있기 때문에 관성 모멘트가 상당히 커질 수 있습니다.

이러한 상황에서는 모터의 정격 토크만 보는 것으로는 충분하지 않습니다.

해당 시스템은 다음 기준에 따라 평가되어야 합니다.

부하 관성, 가속도, 가속 시간 및 목표 사이클 시간.

직접 구동 모터는 필요한 가속 토크를 직접 생성해야 하므로 부하 관성이 증가함에 따라 모터 크기가 급격히 증가할 수 있습니다.

중공 회전 플랫폼은 감속 메커니즘을 사용하여 모터 측의 반사 부하 관성을 줄이는 동시에 출력 토크를 증가시킬 수 있습니다.

따라서 대형 회전 테이블, 무거운 고정 장치 및 다중 스테이션 회전 메커니즘의 경우 모터, 감속 메커니즘, 베어링 시스템 및 출력 구조를 하나의 통합 시스템으로 평가해야 합니다.

이것이 바로 중공 회전 플랫폼이 많은 자동화 응용 분야에서 여전히 높은 경쟁력을 유지하는 이유 중 하나입니다.

속이 빈 구조는 단순히 편리한 케이블 배선 이상의 의미를 지닙니다.

회전 플랫폼의 속이 빈 구조는 때때로 부차적인 특징으로 취급됩니다.

하지만 자동화 장비에서는 전체적인 기계 구조에 직접적인 영향을 미칠 수 있습니다.

라우팅이 필요한 회전 스테이지를 상상해 보세요.

• 전원 케이블

• 인코더 케이블

• 공압 튜브

• 진공 라인

• 센서 배선

회전축이 고정되어 있는 경우, 이러한 배관은 외부로 우회시켜야 할 수도 있습니다.

플랫폼이 지속적으로 회전함에 따라 케이블 캐리어, 회전 연결부 또는 케이블 보호 장치와 같은 추가 구성 요소가 필요할 수 있습니다.

속이 빈 구조 덕분에 이 선들이 회전축의 중심을 통과할 수 있습니다.

이를 통해 케이블 간섭을 줄이는 동시에 장비를 더욱 소형화할 수 있습니다.

따라서 다중 스테이션 회전 테이블, 자동 조립 장비, 검사 플랫폼 및 회전 고정 장치의 경우, 중공 구조는 단순히 사양의 추가 사항이 아니라 중요한 기계적 설계 이점이 될 수 있습니다.

최적의 솔루션은 장비의 전체 수명 주기 동안 평가되어야 합니다.

초기 구매 가격만 고려한다면 한 가지 해결책이 더 저렴해 보일 수 있습니다.

하지만 장비 제조업체에게 더 의미 있는 계산은 총 수명 주기 비용입니다.

예를 들어, 프레임리스 다이렉트 드라이브 모터는 설계에 추가적인 엔지니어링 작업이 필요할 수 있습니다.

• 베어링 시스템

• 로터 지지대

• 인코더 장착 구조

• 기계적 정렬.

따라서 초기 기계 공학 투자 비용이 더 높을 수 있습니다.

하지만 대량 생산 장비의 경우, 이러한 아키텍처는 추가적인 엔지니어링 노력을 정당화할 만큼 충분한 동작 성능을 제공할 수 있습니다.

반면, 속이 빈 회전 플랫폼은 기계 개발 작업을 크게 줄일 수 있습니다.

표준화된 모듈을 사용하면 설계, 조립 및 시운전 시간을 단축할 수 있습니다.

장비 제조업체의 경우, 이 값은 부품 구매 가격에 직접 나타나지 않을 수 있습니다. 대신 다음과 같은 형태로 나타날 수 있습니다.

• 더 짧은 개발 주기

• 빠른 배송

• 엔지니어링 비용 절감.

따라서 실질적인 솔루션 비교를 위해서는 다음 사항을 고려해야 합니다.

부품 비용 + 엔지니어링 비용 + 조립 비용 + 시운전 비용 + 유지보수 비용

단순히 두 부품의 구매 가격을 비교하는 것이 아니라.

회전축마다 다른 솔루션을 사용할 수 있습니다.

복잡한 기계라고 해서 모든 축에 동일한 회전 기술을 사용할 필요는 없습니다.

예를 들어, 3C 자동화 기계에는 다음과 같은 구성 요소가 포함될 수 있습니다.

고속 비전 스캐닝 축, 다중 스테이션 회전 축, 정밀 위치 결정 축 및 여러 개의 보조 회전 축으로 구성됩니다.

이 축들은 동작 요구 사항이 완전히 다릅니다.

고속 스캐닝 축에는 다이렉트 드라이브 모터가 유용할 수 있습니다.

관성이 큰 테이블이나 다중 스테이션 인덱싱 메커니즘을 구동하는 회전축은 중공 회전 플랫폼에 더 적합할 수 있습니다.

제한된 설치 공간에서 작동하는 로봇 회전 관절은 높은 감속비와 높은 토크 밀도를 달성하기 위해 하모닉 드라이브 액추에이터 또는 하모닉 조인트 모듈이 필요할 수 있습니다.

효율성, 속도 및 비용의 균형을 맞춰야 하는 변속축의 경우, 서보 모터와 결합된 정밀 유성 감속기가 또 다른 실용적인 선택지가 될 수 있습니다.

이 접근 방식은 실제 기계 설계에 더 가깝습니다.

목표는 모든 회전축에 하나의 제품을 사용하는 것이 아니라, 각 축의 작동 조건에 따라 가장 적합한 모션 솔루션을 선택하는 것입니다.

기계 요구 사항에서 역으로 접근하여 회전식 솔루션을 선택하십시오.

몇 가지 기본적인 질문부터 시작하면 선정 과정을 간소화할 수 있습니다.

첫째, 해당 장비는 직접적인 동작 제어가 필요한가, 아니면 감속을 통한 토크 증폭이 필요한가?

높은 동적 응답성, 연속 스캔 및 빠른 응답 속도가 중요한 경우 다이렉트 드라이브 모터를 검토해 봐야 합니다.

높은 출력 토크와 큰 하중 용량이 더 중요하다면, 중공 회전 플랫폼이 더 적합할 수 있습니다.

둘째, 해당 장비에 중앙 케이블 배선이 필요한가요?

공압 튜브, 케이블, 진공 라인 또는 센서가 회전축을 통과해야 하는 경우, 속이 빈 구조의 가치가 훨씬 더 중요해집니다.

셋째, 회전축에 큰 관성 하중이나 외부 하중이 작용하는가?

시스템에 상당한 반경 방향 하중, 축 방향 하중 또는 전복 모멘트가 가해지는 경우 모터 토크만 고려하는 것이 아니라 출력 베어링과 기계적 강성을 신중하게 평가해야 합니다.

마지막으로 장비 제조업체의 엔지니어링 역량과 납품 요건 또한 고려해야 합니다.

엔지니어링 팀이 고도로 맞춤화된 회전축이 필요한 경우, 프레임리스 다이렉트 드라이브 모터는 기계적 통합에 더 큰 자유를 제공합니다.

표준화된 장비를 신속하게 개발하는 것이 목표라면, 중공 회전 플랫폼을 사용하면 기계 설계 및 시운전 작업을 상당히 줄일 수 있습니다.

다이렉트 드라이브 모터, 중공 회전 플랫폼 및 기타 기술을 통해 완벽한 모션 솔루션을 구성할 수 있습니다.

기계 솔루션 관점에서 볼 때, 다이렉트 드라이브 모터와 중공 회전 플랫폼은 별개의 제품으로 취급해서는 안 됩니다.

이러한 기술은 다른 모션 기술을 보완할 수 있습니다.

높은 동적 정밀도를 요구하는 회전축의 경우, 다이렉트 드라이브 모터는 직접적인 부하 제어를 제공할 수 있습니다.

높은 강성, 큰 관성 용량 및 중앙 케이블 배선이 요구되는 자동 회전 메커니즘의 경우, 중공 회전 플랫폼은 고도로 통합된 솔루션을 제공할 수 있습니다.

높은 감속비, 높은 토크 밀도 및 소형 크기가 요구되는 로봇 관절의 경우, 하모닉 드라이브 액추에이터 또는 하모닉 관절 모듈이 더 적합할 수 있습니다.

효율성, 입력 속도, 출력 토크 및 비용 간의 균형이 요구되는 변속 시스템의 경우, 정밀 유성 감속기는 또 다른 실용적인 해결책을 제공할 수 있습니다.

이러한 기술들을 종합하면 다음과 같은 더 광범위한 영역을 형성합니다.

회전 운동 솔루션

단순히 개별 구성 요소들의 집합체가 아니라.

결론: 최적의 회전축 솔루션은 하나로 정해져 있지 않습니다.

직접 구동 모터 와 중공 회전 플랫폼은 단순히 경쟁 제품으로만 봐서는 안 됩니다.

그들은 서로 다른 공학 문제를 해결합니다.

다이렉트 드라이브 모터는 직접 구동, 높은 동적 응답성, 연속 동작 및 정밀한 동작 제어가 중요한 회전축에 특히 적합합니다.

중공 회전 플랫폼은 토크 증폭, 높은 강성, 큰 관성 하중 처리, 중앙 케이블 배선 및 신속한 모듈식 통합이 필요한 자동화 장비에 특히 적합합니다.

보다 복잡한 기계에서는 직접 구동 모터, 중공 회전 플랫폼, 하모닉 회전 액추에이터 및 정밀 유성 감속기를 모두 동일한 시스템 내에서 사용할 수 있습니다.

그러므로 장비 엔지니어에게 더 유용한 질문은 다음과 같지 않습니다.

"직접 구동 모터와 중공 회전 플랫폼 중 어느 것이 더 나은가요?"

더 나은 질문은 다음과 같습니다.

"이 회전축이 실제로 해결해야 할 문제는 무엇인가요?"

하중, 관성, 속도, 정확도, 강성, 사이클 시간, 설치 공간 및 케이블 배선 요구 사항이 명확하게 정의되면 적절한 회전 솔루션을 훨씬 쉽게 찾을 수 있습니다.

이는 HONPINE이 모션 제품 포트폴리오에서 강조할 수 있는 방향이기도 합니다. 단순히 단일 변속 부품을 공급하는 것이 아니라, 고객이 장비의 실제 작동 조건에 따라 적절한 회전 모션 솔루션을 선택할 수 있도록 지원하는 것입니다.
