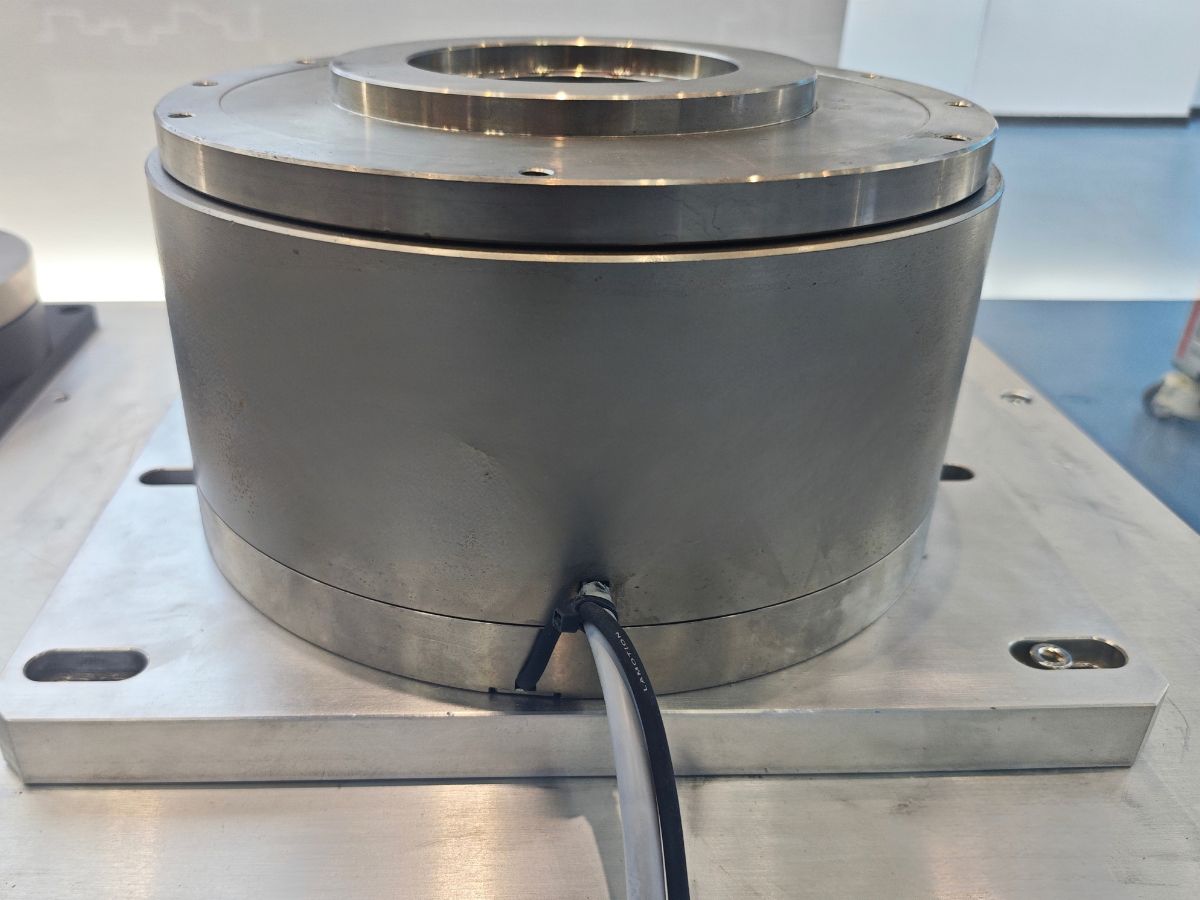

다이렉트 드라이브 모터 선정: 토크 계산 및 선택 완벽 가이드

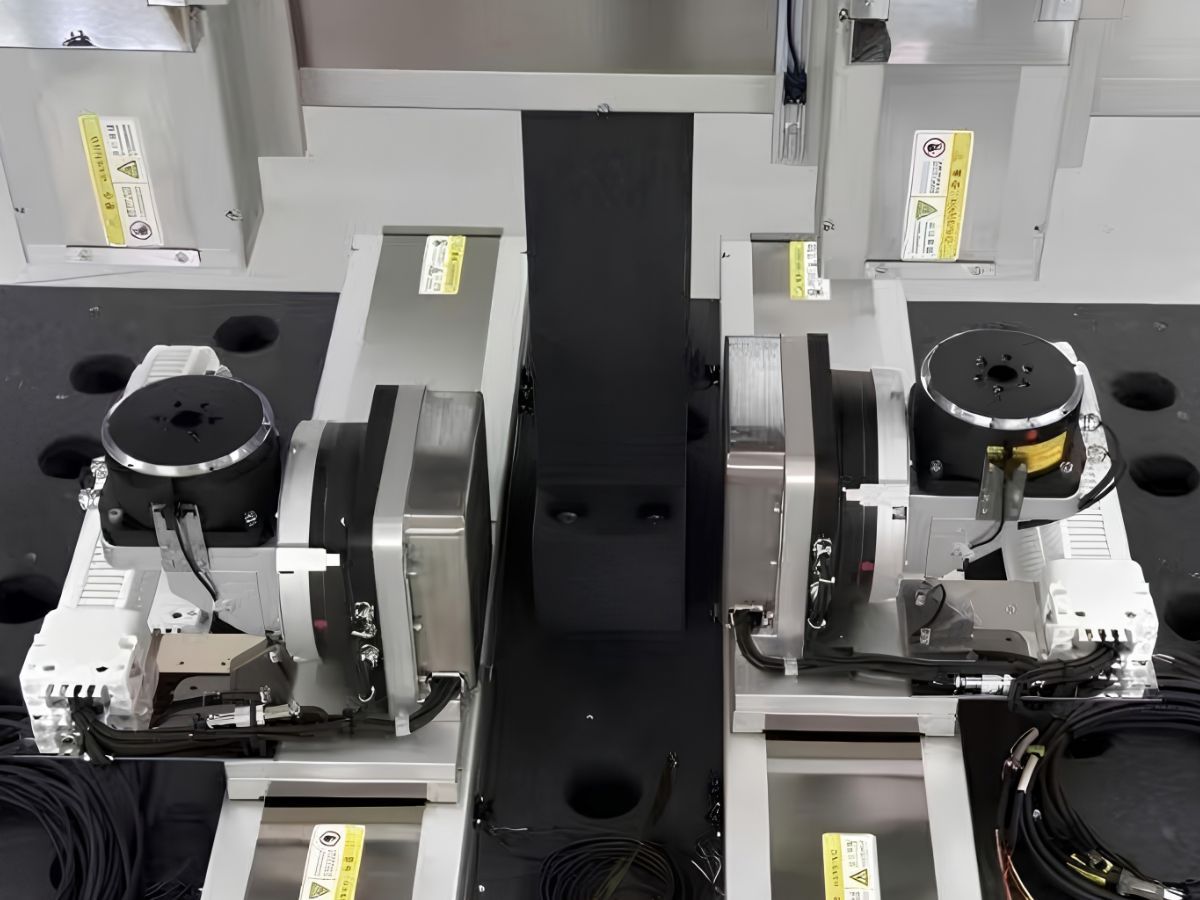

정밀 회전 시스템용 다이렉트 드라이브 모터를 선정하려면 모터 토크를 장비 중량에 맞추는 것 이상의 검토가 필요합니다. 모터는 중력 토크, 관성 토크, 풍력 토크, 마찰 토크, 회전 속도, 가속도, 듀티 사이클 및 위치 결정 요구사항을 포함한 전체 부하 프로파일에 따라 선정되어야 합니다.

저는 HONPINE의 기술 이사 Theodore Li입니다. 이 글에서는 방위각 및 고도 턴테이블 적용 사례를 엔지니어링 예시로 사용하여 다이렉트 드라이브 모터 토크 계산 방법과 이러한 계산을 모터 선정에 활용하는 방법을 설명합니다.

이 예시는 부하 분석부터 연속 토크 및 피크 토크 계산까지의 전체 과정을 다룹니다. 또한 통합 회전 메커니즘에 프레임리스 다이렉트 드라이브 모터가 적합할 수 있는 경우도 설명합니다.

1. 다이렉트 드라이브 모터 사이징이란 무엇입니까?

다이렉트 드라이브 모터는 모터와 부하 사이에 기계식 기어박스 없이 구동되는 회전 메커니즘에 직접 연결됩니다.

이 구조는 모터 속도를 출력 토크로 변환하기 위한 감속비의 필요성을 제거합니다. 따라서 모터는 부하 측에 필요한 토크를 직접 생성합니다.

이는 기계식 동력 전달 부품 감소, 기어박스 백래시 제거, 직접 토크 전달 및 빠른 동적 응답을 포함하여 정밀 회전 적용 분야에 장점을 제공할 수 있습니다.

그러나 직접 결합은 모터가 부하 관성을 직접 가속해야 함을 의미합니다.

따라서 다이렉트 드라이브 모터 사이징은 정격 출력 또는 장비 중량만을 기준으로 모터를 선택하기보다는 실제 기계적 부하에서 시작해야 합니다.

회전 축에 필요한 토크는 일반적으로 여러 구성 요소로 나눌 수 있습니다:

• 중력 토크

• 관성 토크

• 풍력 토크

• 마찰 토크

연속 토크 요구사항은 다음과 같이 추정할 수 있습니다:

연속 토크 = 중력 토크 + 풍력 토크 + 마찰 토크

가속 중 피크 토크 요구사항은 다음과 같이 추정할 수 있습니다:

피크 토크 = 중력 토크 + 풍력 토크 + 마찰 토크 + 관성 토크

이러한 계산은 다이렉트 드라이브 모터의 연속 토크, 피크 토크, 속도, 열 용량 및 기타 사양과 비교할 수 있는 기계적 부하 요구사항을 제공합니다.

2. 다이렉트 드라이브 모터 선정 전에 어떤 파라미터를 확인해야 합니까?

다이렉트 드라이브 모터를 선정하기 전에 엔지니어는 회전 시스템의 주요 운전 및 기계적 파라미터를 설정해야 합니다.

이 글에서 다루는 턴테이블 적용 사례의 관련 파라미터는 다음과 같습니다:

최종 모터 선정 시에는 최대 회전 속도, 운전 주기, 요구 위치 결정 정확도, 엔코더 분해능, 설치 치수, 베어링 부하, 주변 온도 및 냉각 조건도 포함해야 합니다.

이러한 파라미터가 더 정확하게 정의될수록 다이렉트 드라이브 모터 사이징 결과의 신뢰성도 높아집니다.

3. 다이렉트 드라이브 모터의 중력 토크를 계산하는 방법은 무엇입니까?

회전 조립체의 무게중심이 회전축과 일치하지 않을 때 중력 토크가 중요해집니다.

이는 특히 페이로드가 축에서 떨어진 위치에 장착되는 고도 메커니즘, 안테나 플랫폼, 광학 시스템 및 기타 회전 구조물에 해당합니다.

기본 계산식은 다음과 같습니다:

중력 토크 = 질량 × 중력 가속도 × 편심 거리

예를 들어 회전 질량이 40 kg이고 무게중심이 고도 축에서 0.05 m 떨어져 있는 경우:

중력 토크 = 40 × 9.8 × 0.05 = 19.6 N·m

따라서 고도 모터는 해당하는 불리한 방향에서 약 19.6 N·m의 중력 토크를 극복해야 합니다.

이 계산은 페이로드 질량만으로는 다이렉트 드라이브 모터 선정에 충분하지 않은 이유를 보여 줍니다. 질량이 동일한 두 시스템도 무게중심이 회전축에서 서로 다른 거리에 위치하면 필요한 모터 토크가 크게 달라질 수 있습니다.

고도 축의 경우 유효 중력 토크는 각도 위치에 따라 달라집니다. 따라서 최종 설계에서는 하나의 공칭 위치에 의존하기보다는 전체 작동 범위를 평가해야 합니다.

4. 관성 토크를 계산하는 방법은 무엇입니까?

관성 토크는 회전 질량을 가속하거나 감속하는 데 필요한 토크입니다.

기본 관계식은 다음과 같습니다:

관성 토크 = 회전 관성 × 각가속도

이 예시의 고도 축에서는:

회전 관성 = 1.6 kg·m²

각가속도 = 20 rad/s²

따라서:

관성 토크 = 1.6 × 20 = 32 N·m

고도 축은 가속 중 약 32 N·m의 관성 토크가 필요합니다.

방위각 축의 회전 관성은 약 3.8–3.9 kg·m²입니다.

대표값으로 3.9 kg·m²를 사용하면:

관성 토크 = 3.9 × 20 = 78 N·m

이는 방위각 축의 관성 토크가 고도 축의 중력 토크보다 상당히 클 수 있음을 보여 줍니다.

이는 다이렉트 드라이브 모터 사이징에서 가장 중요한 고려사항 중 하나입니다.

모터가 부하에 직접 결합되므로, 모터는 기계적 운동을 변환하는 기어박스에 의존하지 않고 부하 측 관성을 가속해야 합니다.

5. 다이렉트 드라이브 적용에서 회전 관성이 매우 중요한 이유는 무엇입니까?

모터 선정에서 흔한 실수는 장비의 정적 중량에 주로 집중하는 것입니다.

그러나 회전 시스템에서는 질량 분포가 총질량만큼 중요한 경우가 많습니다.

회전 관성은 질량이 회전축에서 얼마나 멀리 분포하는지에 따라 달라집니다. 따라서 반경이 큰 비교적 가벼운 구조물도 상당한 가속 토크를 요구할 수 있습니다.

가속 토크도 각가속도에 비례하여 직접 증가합니다.

예를 들어 동일한 3.9 kg·m² 방위각 조립체를 20 rad/s²로 가속하면 관성 토크는 약 78 N·m입니다. 요구 각가속도가 증가하면 관성 토크도 비례하여 증가합니다.

이 관계로 인해 가속도는 고동특성 회전 적용 분야용 다이렉트 드라이브 모터 선정 시 가장 중요한 파라미터 중 하나가 됩니다.

따라서 엔지니어는 다음을 고려해야 합니다:

• 총 회전 관성

• 질량 분포

• 각가속도

• 가속 시간

• 요구 속도

• 모터 로터 관성

• 피크 토크 지속 시간

완전한 모션 프로파일은 장비의 정적 중량만으로 판단하는 것보다 더 많은 정보를 제공합니다.

6. 다이렉트 드라이브 모터의 풍력 토크를 계산하는 방법은 무엇입니까?

실외 회전 장비의 경우 바람은 모터가 극복해야 하는 외부 토크를 발생시킬 수 있습니다.

이는 안테나 시스템, 추적 플랫폼, 전기광학 장비, 레이더 관련 메커니즘 및 기타 노출된 회전 구조물에 특히 관련됩니다.

기본 계산식은 다음과 같이 표현할 수 있습니다:

풍력 = 동압 × 공기역학 계수 × 투영 면적

이에 해당하는 토크는 다음과 같습니다:

풍력 토크 = 풍력 × 유효 모멘트 암

따라서:

풍력 토크 = 동압 × 공기역학 계수 × 투영 면적 × 유효 모멘트 암

예비 턴테이블 데이터는 다음과 같은 대표값을 제공합니다:

*제공된 값은 약 12 m/s의 풍속 계산과 일치합니다. 17.1 m/s가 최종 설계 풍속으로 확정되면 풍력 토크를 이에 따라 다시 계산해야 합니다.

풍압은 풍속의 제곱에 비례합니다:

동압 = 0.5 × 공기 밀도 × 풍속²

따라서:

풍력 토크 ∝ 풍속²

이는 설계 풍속의 증가가 요구 모터 토크에 큰 영향을 미칠 수 있음을 의미합니다.

최종 다이렉트 드라이브 모터 선정 시 설계 풍속, 공기 밀도, 투영 면적, 공기역학 계수 및 유효 모멘트 암을 모두 확인해야 합니다.

7. 어느 정도의 마찰 토크를 포함해야 합니까?

베어링 및 씰 마찰도 총 토크 요구사항에 영향을 미칩니다.

예비 계산에서 베어링 마찰 토크는 다음과 같이 추정할 수 있습니다:

베어링 마찰 토크 = 마찰 계수 × 베어링 하중 × 베어링 중심 직경 ÷ 2

마찰 계수 0.0015를 사용하고 축당 약 0.1 N·m의 추정 씰 마찰 토크를 포함하면 예비 결과는 다음과 같습니다:

이 적용 분야의 관성 토크와 비교하면 마찰 토크는 비교적 작습니다.

그러나 연속 토크 계산에는 여전히 마찰을 포함해야 합니다.

정밀 회전 운동에서 마찰은 저속 부드러움, 서보 튜닝, 추적 성능 및 위치 결정 안정성에도 영향을 줄 수 있습니다. 따라서 마찰은 기계적 부하 파라미터인 동시에 모션 제어 고려사항입니다.

8. 연속 토크를 계산하는 방법은 무엇입니까?

연속 토크는 지속적인 운전 조건에서 요구 운동을 유지하는 데 필요한 토크를 나타냅니다.

턴테이블 예시의 경우:

연속 토크 = 중력 토크 + 풍력 토크 + 마찰 토크

고도 축의 경우:

연속 토크 = 19.60 + 0.56 + 0.27 = 20.43 N·m

제공된 예비값을 기준으로 방위각 축의 경우:

연속 토크 = 0 + 2.23 + 0.62 = 2.85 N·m

산출된 값은 다음과 같습니다:

두 축 간의 차이는 상당합니다.

고도 축은 주로 편심 중력 부하의 영향을 받는 반면, 방위각 축은 제공된 조건에서 연속 외부 토크 요구사항이 비교적 작습니다.

9. 피크 토크를 계산하는 방법은 무엇입니까?

피크 토크는 가속 및 감속 중에 특히 중요해집니다.

기본 계산식은 다음과 같습니다:

피크 토크 = 중력 토크 + 풍력 토크 + 마찰 토크 + 관성 토크

고도 축의 경우:

피크 토크 = 19.60 + 0.56 + 0.27 + 32.00

피크 토크 = 52.43 N·m

약 79.60 N·m의 제공된 대표 관성 토크를 사용하는 방위각 축의 경우:

피크 토크 = 2.23 + 0.62 + 79.60

피크 토크 ≈ 82.45 N·m

따라서 예비 결과는 다음과 같습니다:

이 계산은 적용 분야의 중요한 특성을 보여 줍니다:

고도 축은 연속 운전 중 주로 중력 토크에 의해 제한되는 반면, 방위각 축은 가속 중 주로 관성 토크의 영향을 받습니다.

따라서 두 축에 반드시 동일한 다이렉트 드라이브 모터 사이징 전략을 적용해서는 안 됩니다.

10. 연속 토크와 피크 토크의 차이점은 무엇입니까?

연속 토크와 피크 토크는 서로 다른 운전 요구사항을 설명합니다.

연속 토크는 허용 열 운전 조건을 초과하지 않고 지속 운전을 위해 모터가 제공해야 하는 토크입니다.

피크 토크는 일반적으로 가속, 감속, 신속 위치 결정 또는 일시적인 외부 부하 변화 중 제한된 기간 동안 필요한 더 높은 토크입니다.

따라서 다이렉트 드라이브 모터는 두 값을 모두 기준으로 평가해야 합니다.

예를 들어 모터가 고관성 부하를 가속하기에 충분한 피크 토크를 제공하더라도, 지속 운전에 필요한 연속 토크 또는 열 용량이 부족하면 여전히 부적합할 수 있습니다.

반대로 연속 토크만을 기준으로 모터를 선택하면 가속 성능이 부족할 수 있습니다.

따라서 모터의 연속 토크, 피크 토크, 피크 토크 지속 시간, 속도, 전류 및 열 특성은 실제 모션 프로파일과 함께 평가해야 합니다.

11. 토크 계산 후 다이렉트 드라이브 모터를 선정하는 방법은 무엇입니까?

계산된 부하 토크는 모터 선정의 출발점을 제공하지만 완전한 모터 사양을 결정하지는 않습니다.

예시 턴테이블의 예비 기계적 요구사항은 다음과 같습니다:

• 고도 축

• 연속 부하 토크: 20.43 N·m

• 피크 부하 토크: 52.43 N·m

• 방위각 축

• 연속 부하 토크: 2.85 N·m

• 피크 부하 토크: 약 82.45 N·m

이 값들은 최종 모터 정격이 아니라 계산된 부하 요구사항을 나타냅니다.

선정된 다이렉트 드라이브 모터는 적용 분야에 따라 충분한 엔지니어링 여유를 제공해야 합니다.

선정 시 다음 사항도 고려해야 합니다:

따라서 최종 모터는 토크만이 아니라 전체 부하 및 모션 프로파일을 기준으로 선정해야 합니다.

12. 다이렉트 드라이브 모터 사이징 체크리스트

다이렉트 드라이브 모터를 요청하거나 선정하기 전에 엔지니어는 다음 정보를 준비할 수 있습니다:

모터 선정 과정 초기부터 이러한 파라미터를 제공하면 반복 계산을 크게 줄일 수 있으며, 표준 다이렉트 드라이브 모터 또는 맞춤형 기계 통합 중 무엇이 적절한지 판단하는 데 도움이 됩니다.

다이렉트 드라이브 모터와 기어드 모터 비교

다이렉트 드라이브 모터와 기어드 모터 시스템은 근본적으로 서로 다른 동력 전달 구조를 사용합니다.

기어드 모터는 기계적 감속을 통해 상당한 출력 토크를 제공할 수 있으므로 많은 적용 분야에 유용할 수 있습니다.

반면 다이렉트 드라이브 모터는 적용 분야에서 직접 토크 전달, 낮은 기계적 백래시, 빠른 동적 응답, 부드러운 저속 운동 또는 단순화된 회전 동력 전달을 중요하게 여길 때 유리할 수 있습니다.

적절한 구조는 전체 적용 요구사항에 따라 결정해야 합니다.

프레임리스 다이렉트 드라이브 모터는 언제 고려해야 합니까?

더 깊은 기계 통합이 필요한 적용 분야에서는 프레임리스 다이렉트 드라이브 모터가 기존 하우징형 모터의 대안이 될 수 있습니다.

일반적인 프레임리스 다이렉트 드라이브 모터는 주로 스테이터와 로터로 구성됩니다.

고객 또는 시스템 통합업체는 모터를 다음과 통합할 수 있습니다:

• 베어링

• 기계 하우징

• 엔코더

• 샤프트 또는 회전 구조

• 냉각 시스템

• 케이블 배선

• 필요한 경우 브레이크

이 방식은 모터가 별도의 모터 패키지로 기능하는 대신 기계의 회전 메커니즘 일부가 되도록 합니다.

방위각 및 고도 메커니즘, 추적 플랫폼, 로봇 관절, 회전 테이블 및 기타 정밀 회전 시스템에서 프레임리스 다이렉트 드라이브 모터는 기계적 패키징에 더 큰 유연성을 제공할 수 있습니다.

그러나 프레임리스 모터 선정에는 시스템 수준의 평가가 필요합니다.

모터는 베어링 구조, 로터 지지, 엔코더 설치, 기계적 강성, 열 방산 및 사용 가능한 설치 공간과 함께 평가해야 합니다.

다이렉트 드라이브 모터는 어떻게 검증해야 합니까?

토크 계산은 중요한 첫 단계이지만, 최종 모터 선정은 전체 운전 조건에 대해 검증되어야 합니다.

실용적인 검증 과정에는 다음이 포함될 수 있습니다:

1. 부하 계산

실제 질량, 무게중심, 회전 관성, 마찰, 풍하중 및 기타 외부 부하를 확인합니다.

2. 모션 프로파일

최대 속도, 가속도, 감속도, 위치 결정 빈도 및 듀티 사이클을 확인합니다.

3. 모터 선정

연속 토크, 피크 토크, 속도, 전류, 로터 관성, 엔코더, 열 용량 및 기계 치수를 확인합니다.

4. 서보 시뮬레이션 또는 계산

모터가 요구 가속도와 위치 결정 응답을 달성할 수 있는지 평가합니다.

5. 프로토타입 시험

적절한 경우 대표적인 부하 및 운전 조건에서 모터를 시험합니다.

6. 열 검증

실제 듀티 사이클에서 모터 온도와 연속 토크 성능을 확인합니다.

7. 최종 시스템 검증

위치 결정 정확도, 추적 성능, 가속 응답, 안정성 및 환경 성능을 검증합니다.

이 과정은 모터, 베어링, 엔코더 및 기계 구조가 하나의 시스템으로 작동하는 정밀 회전 메커니즘에 다이렉트 드라이브 모터를 사용할 때 특히 중요합니다.

다이렉트 드라이브 모터 사이징의 핵심 요점

턴테이블 사례는 몇 가지 중요한 원칙을 보여 줍니다.

정적 부하만으로는 모터 사이징에 충분하지 않습니다.

다이렉트 드라이브 모터는 중력, 관성, 바람 및 마찰을 극복해야 합니다.

회전 관성은 피크 토크를 결정할 수 있습니다.

예시 방위각 축에서 약 3.9 kg·m²의 회전 관성과 20 rad/s²의 각가속도는 약 78 N·m의 관성 토크를 생성합니다.

편심은 연속 토크를 결정할 수 있습니다.

편심 거리가 0.05 m인 40 kg 회전 질량은 약 19.6 N·m의 중력 토크를 생성합니다.

연속 토크와 피크 토크는 별도로 평가해야 합니다.

피크 토크가 충분한 모터도 연속 토크 또는 열 용량이 부족하면 부적합할 수 있습니다.

토크는 다이렉트 드라이브 모터 선정의 한 부분일 뿐입니다.

속도, 관성, 엔코더 피드백, 열 성능, 베어링 용량, 설치 치수, 제어 요구사항 및 듀티 사이클도 고려해야 합니다.

결론

방위각 및 고도 턴테이블용 다이렉트 드라이브 모터 사이징은 토크 및 모션 요구사항을 모두 포함하는 시스템 수준의 엔지니어링 문제입니다.

이 글에서 다룬 예비 턴테이블 예시의 계산된 부하 요구사항은 다음과 같습니다:

이 값들은 다이렉트 드라이브 모터 선정의 출발점을 제공합니다.

모터 사양을 최종 확정하기 전에 실제 기계 구조, 질량 분포, 회전 관성, 설계 풍속, 최대 속도, 가속 프로파일, 듀티 사이클, 열 조건 및 요구 위치 결정 성능을 확인해야 합니다.

직접 토크 전달과 정밀 회전 운동이 필요한 적용 분야를 위해 HONPINE은 부하 토크, 회전 관성, 속도, 가속도, 엔코더 요구사항, 설치 제약조건 및 운전 조건을 기준으로 다이렉트 드라이브 모터 요구사항을 평가할 수 있습니다.

안테나 턴테이블, 방위각/고도 메커니즘, 회전 플랫폼, 추적 시스템, 로봇 관절 또는 기타 정밀 회전 적용 분야용 다이렉트 드라이브 모터를 선정하는 경우, 부하 질량, 회전 관성, 편심 거리, 속도, 가속도 및 듀티 사이클을 제공하는 것은 필요한 연속 토크와 피크 토크를 결정하기 위한 실용적인 출발점입니다.
