하모닉 드라이브 감속기란 무엇이며 정밀 모션 시스템에서 어디에 사용되나요?

모션 시스템이 정밀도를 포기하지 않으면서도 컴팩트하게 유지되어야 할 때, 하모닉 드라이브 감속기가 자주 선택됩니다.

공작기계 설비에서는 위치 오차, 백래시, 진동이 표면 조도, 사이클 안정성, 반복 정밀도에 직접적인 영향을 미치기 때문에 이러한 균형이 중요합니다.

이 부품은 로봇 분야에서도 사용되지만, 공작기계 주변의 정밀 이송 시스템, 회전축, 자동 핸들링에서도 그 가치는 equally 중요합니다.

하모닉 드라이브 감속기가 돋보이는 이유는 단순히 높은 감속비 때문만은 아닙니다.

낮은 백래시, 부드러운 전달, 컴팩트한 크기를 결합해 공간이 제한된 정밀 조립에 적합합니다.

이 감속기가 계속 주목받는 이유

공작기계는 더 엄격한 공차로 더 복잡한 부품을 더 짧은 셋업 시간에 가공해야 하는 압박을 받고 있습니다.

그만큼 모터와 부하 사이에 있는 모든 구동 부품의 중요성이 커집니다.

작은 전달 오차도 공구 끝단이나 회전 테이블에서 드러날 수 있습니다.

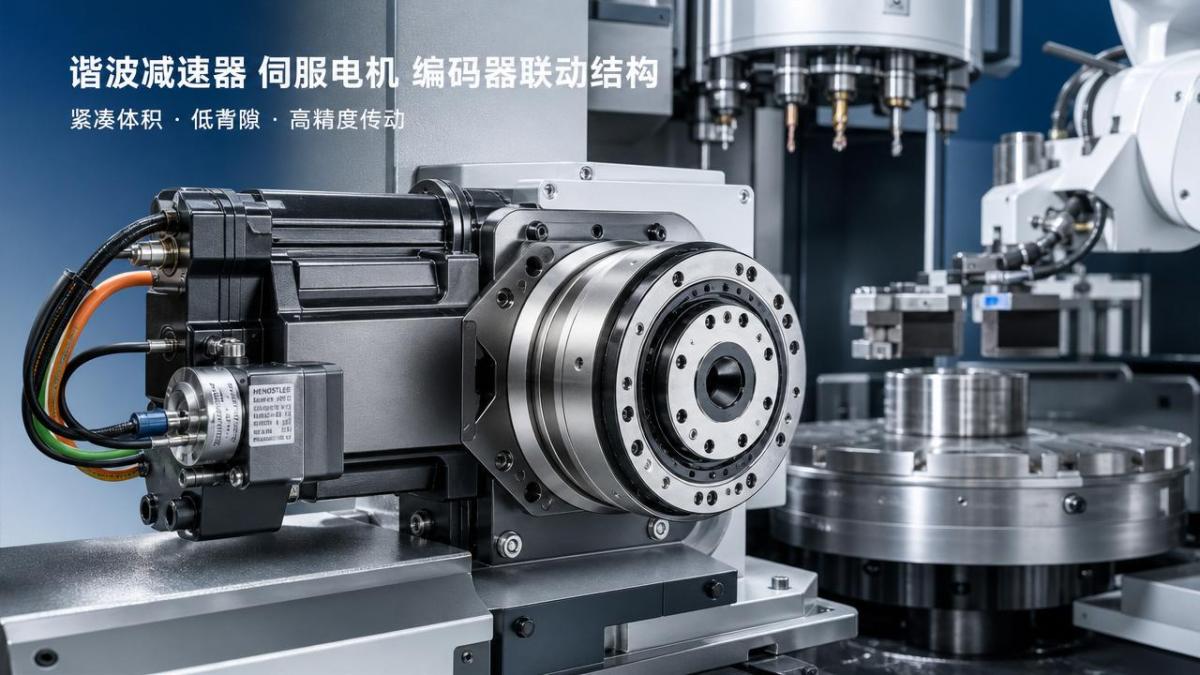

그런 이유로 하모닉 드라이브 감속기는 서보 모터, 엔코더, 볼스크류, 직접 구동 대안과 함께 검토되는 경우가 많습니다.

보조 시스템에서도 관련성이 높습니다.

공구 교환장치, 로봇 로딩 셀, 검사 스테이션, 컴팩트 포지셔닝 모듈은 제한된 설치 공간 안에서 제어된 모션이 필요합니다.

공간을 절약하면서도 반복 정밀도를 유지하는 감속기는 이러한 배치에서 채택하기가 더 쉽습니다.

실무적으로 본 하모닉 드라이브 감속기란 무엇인가

하모닉 드라이브 감속기는 단순한 강성 기어 맞물림만이 아니라 탄성 변형을 기반으로 설계된 정밀 감속 메커니즘입니다.

기본 구조는 일반적으로 웨이브 제너레이터, 플렉스스플라인, 서큘러 스플라인의 3가지 핵심 부품으로 구성됩니다.

웨이브 제너레이터는 얇은 플렉스스플라인을 타원형으로 변형시킵니다.

그 형상은 서로 반대되는 두 영역에서 서큘러 스플라인과 맞물립니다.

두 스플라인의 치수 차이가 약간 다르기 때문에 입력 1회전마다 작은 상대 운동이 발생합니다.

이 차이가 컴팩트한 구조에서 큰 감속비를 만들어 냅니다.

간단한 설명은 여기서 끝나는 경우가 많지만, 실무적 관점의 이해가 더 유용합니다.

하모닉 드라이브 감속기는 일반 기어 트레인보다 더 많은 공간이 필요한 곳에서도 정밀한 각도 운동, 높은 반복 정밀도, 매우 낮은 백래시를 구현할 수 있습니다.

백래시가 왜 그렇게 중요한가

백래시는 축이 방향을 바꿀 때 출력이 반응하기 전에 지연이 생길 때 두드러집니다.

윤곽 가공, 인덱싱, 정밀 정렬에서는 이러한 지연이 위치 신뢰도를 떨어뜨립니다.

하모닉 드라이브 감속기가 높이 평가되는 이유는 이러한 유격을 극도로 작게 유지할 수 있기 때문입니다.

그 결과 더 부드러운 보간, 더 안정적인 방향 제어, 더 예측 가능한 서보 동작을 지원합니다.

다른 감속기 유형과의 차이

모든 정밀 시스템이 동일한 전달 설계를 필요로 하는 것은 아닙니다.

유성 감속기, 웜 기어, 사이클로이드 감속기, 직접 구동은 각각 서로 다른 우선순위에 맞습니다.

하모닉 드라이브 감속기는 보다 좁지만 매우 까다로운 작업 범위에서 두드러집니다.

즉, 하모닉 드라이브 감속기가 모든 축의 기본 선택은 아닙니다.

특히 회전 또는 관절 운동에서 컴팩트함과 정밀도가 공존해야 할 때 매력적입니다.

정밀 모션 시스템에서의 적용 분야

하모닉 드라이브 감속기의 가치를 가장 잘 이해하는 방법은 실제 모션 작업을 살펴보는 것입니다.

공작기계 환경에서는 몇 가지 적용 패턴이 반복해서 나타납니다.

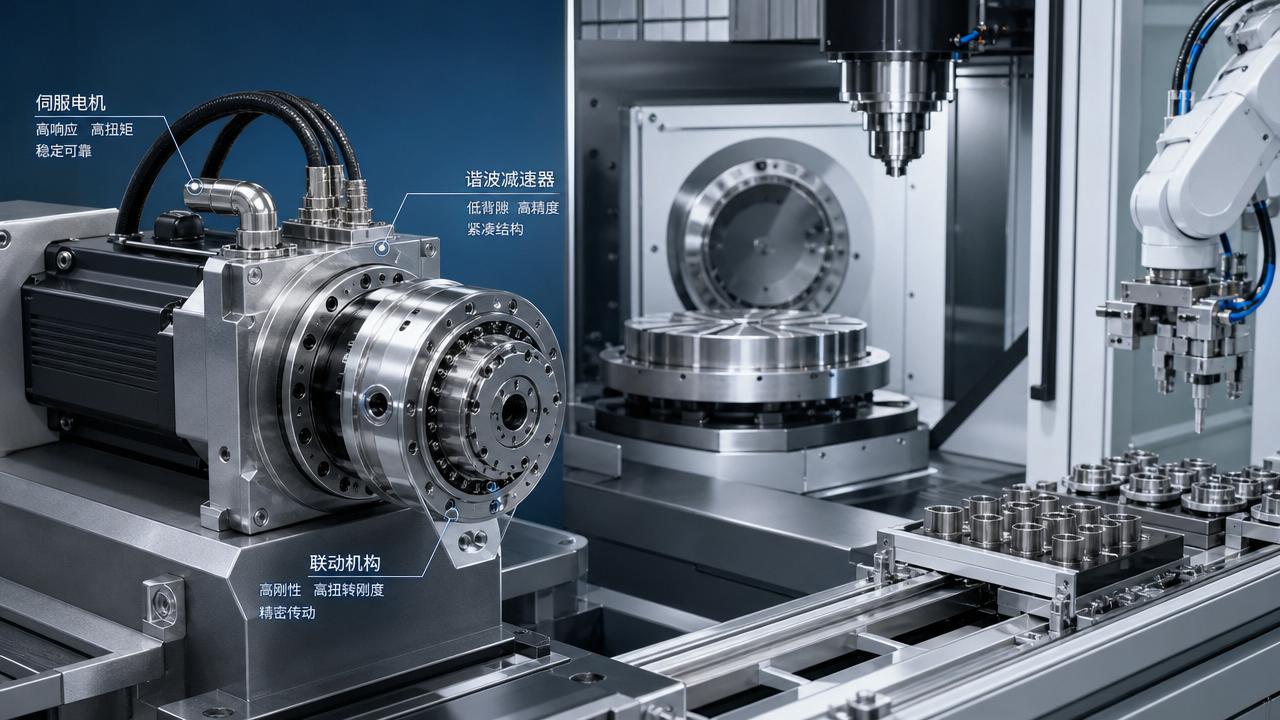

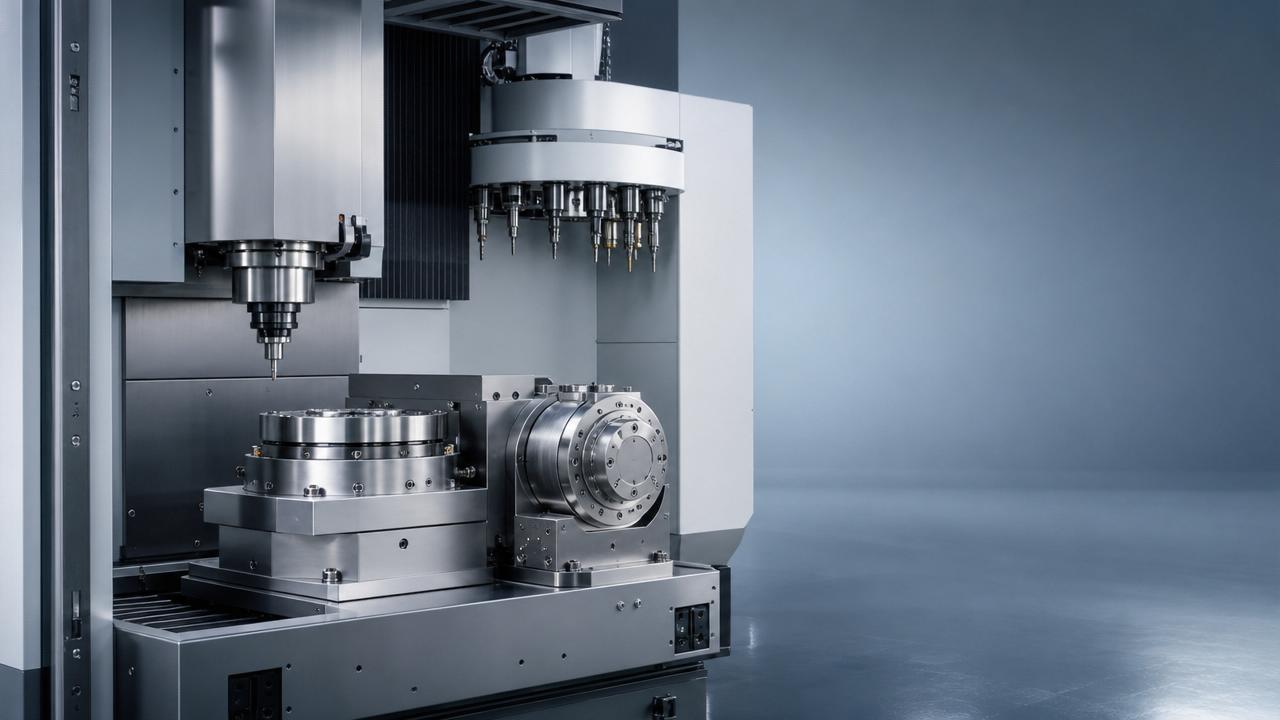

회전 테이블과 인덱싱 유닛

정밀 인덱싱은 정확한 각도 위치 결정과 수많은 사이클에 걸친 안정적인 반복 정밀도가 필요합니다.

하모닉 드라이브 감속기는 방향 전환 시 백래시를 줄이고 정확한 테이블 방향 제어를 지원합니다.

공구 교환장치와 보조 축 모듈

스핀들 주변의 컴팩트 메커니즘은 종종 매우 엄격한 배치 제약이 있습니다.

이런 경우 하모닉 드라이브 감속기는 부피가 큰 대안보다 더 쉽게 적용될 수 있습니다.

더 부드러운 전달은 인덱싱이나 암 회전 시 충격을 줄이는 데도 도움이 됩니다.

로봇 로딩 및 언로딩 셀

공작기계는 부품 이송과 유연한 상주 작업을 위해 로봇과 점점 더 많이 결합되고 있습니다.

많은 관절에는 정밀한 관절 운동이 경로 제어와 배치 정확도를 높여 주기 때문에 하모닉 드라이브 감속기가 사용됩니다.

검사 및 정렬 장비

광학 또는 프로브 기반 검사 시스템은 최소한의 운동 오차로 정밀한 방향 제어가 필요합니다.

하모닉 드라이브 감속기는 설치 공간을 크게 늘리지 않으면서도 미세한 각도 보정을 지원할 수 있습니다.

선정 전에 사용자가 평가해야 할 항목

하모닉 드라이브 감속기는 정밀하지만, 적용 부적합에서 자유로운 것은 아닙니다.

선정은 감속비와 정격 토크만으로 판단해서는 안 됩니다.

• 특히 가속과 정지 시에는 연속 토크뿐 아니라 피크 토크도 확인해야 합니다.
• 서보 성능은 시스템 강성에 좌우되므로 비틀림 강성을 검토해야 합니다.
• 실제 운전에서의 듀티 사이클, 역전 빈도, 충격 하중을 살펴봐야 합니다.
• 출력이 외부 구조물을 지지하는 경우 허용 가능한 반경 방향 및 축 방향 하중을 확인해야 합니다.
• 엔코더 분해능과 서보 튜닝을 감속기의 실제 정밀도 수준에 맞춰야 합니다.
• 유지보수 접근성, 밀봉, 윤활 수명, 열 조건도 고려해야 합니다.

공작기계에서는 이러한 세부 사항이 단순한 모션 품질 이상에 영향을 미칩니다.

장기적인 캘리브레이션 안정성, 서비스 주기, 다운타임 위험에도 영향을 줍니다.

강성과 정확도에 대한 참고 사항

낮은 백래시가 모든 하중 조건에서 자동으로 완벽한 강성을 의미하는 것은 아닙니다.

절삭력이나 관성 하중이 커질 때는 비틀림 순응성도 반드시 고려해야 합니다.

따라서 하모닉 드라이브 감속기는 정밀상의 이점을 실제 구조 요구와 균형 있게 맞출 때 가장 효과적입니다.

공작기계 프로젝트에서 적합성을 판단하는 방법

유용한 출발점은 스펙상 고급스러워 보이는 감속기가 아니라, 해당 축이 실제로 무엇을 해야 하는지 정의하는 것입니다.

모션이 컴팩트하고, 회전형이며, 반복적이고, 정밀도가 중요하다면 하모닉 드라이브 감속기를 면밀히 검토할 가치가 있습니다.

반대로 축이 주로 무거운 절삭 하중을 부담한다면 다른 전달 방식이 더 적합할 수 있습니다.

보통 비교 시에는 다음 질문을 포함해야 합니다:

• 축이나 관절 주변의 설치 공간이 제한적인가?
• 역전 시 거의 0에 가까운 백래시가 필요한가?
• 이 축이 인덱싱, 방향 제어, 미세 각도 보정을 수행하는가?
• 하중 피크가 장기 수명에 충분히 잘 제어되는가?
• 직접 구동이나 유성 시스템이 더 나은 비용 대비 성능 균형을 제공하는가?

이 접근 방식은 논의를 실용적으로 유지합니다.

또한 가장 정밀한 옵션처럼 들린다는 이유만으로 하모닉 드라이브 감속기를 선택하는 일을 피할 수 있습니다.

평가를 위한 명확한 다음 단계

하모닉 드라이브 감속기는 특정 모션 문제를 위한 정밀 공구로 이해하는 것이 가장 좋습니다.

공간이 좁고, 백래시를 최소화해야 하며, 모션 반복 정밀도가 성능에 직접적인 영향을 줄 때 그 가치가 가장 크게 드러납니다.

공작기계 설비에서는 절삭 공정 주변에서 더 나은 인덱싱, 더 깨끗한 축 응답, 더 안정적인 자동화를 의미할 수 있습니다.

가장 유용한 다음 단계는 각 축의 실제 하중, 속도, 강성, 위치 결정 요구사항을 정리하는 것입니다.

이 조건이 명확해지면 하모닉 드라이브 감속기와 유성 또는 직접 구동 옵션을 비교하는 일이 훨씬 더 신뢰할 수 있게 됩니다.

이런 구조화된 평가는 대개 해당 감속기가 정밀상의 이점인지, 배치 해결책인지, 혹은 둘 다인지 밝혀 줍니다.
