경량 및 협소한 공간 제약이 있는 로봇 팔을 위한 하모닉 조인트 모듈의 토크 밀도: 핵심 매개변수

소개

로봇 관절을 선택할 때 엔지니어들은 일반적으로 정격 토크, 최대 토크, 감속비, 백래시 또는 위치 정확도를 기준으로 삼습니다. 이러한 매개변수들은 중요하지만, 관절 액추에이터가 소형 또는 경량 로봇 팔에 실제로 적합한지 여부를 항상 설명해 주는 것은 아닙니다.

많은 로봇 시스템의 경우, 진정한 엔지니어링 과제는 제한된 기계적 범위 내에서 가능한 한 적은 추가 질량으로 충분한 출력 토크를 생성하는 것입니다.

바로 이 지점에서 토크 밀도가 중요한 매개변수가 됩니다.

토크 밀도는 관절 액추에이터가 질량 또는 물리적 부피 대비 생성할 수 있는 출력 토크의 양을 나타냅니다. 토크 밀도가 높은 하모닉 관절 모듈은 비례적으로 더 큰 액추에이터를 필요로 하지 않고도 상당한 출력 토크를 제공할 수 있습니다.

이러한 특성은 로봇의 관절 크기, 전체 무게, 팔 길이, 탑재량 또는 설치 공간에 엄격한 제약이 있는 응용 분야에서 특히 유용합니다.

휴머노이드 로봇과 협동 로봇은 잘 알려진 예이지만, 토크 밀도가 중요한 응용 분야는 이것들만이 아닙니다. 의료용 로봇 팔, 검사용 매니퓰레이터, 항공우주 기계 장치, 수중 로봇, 이동형 매니퓰레이터, 등반 로봇 및 기타 특수 로봇 팔은 관절의 토크 대 중량비와 토크 대 부피비에 훨씬 더 높은 요구 사항을 제시할 수 있습니다.

이러한 시스템의 경우, 문제는 단순히 다음과 같지 않습니다.

"액추에이터가 생성할 수 있는 토크는 얼마나 됩니까?"

그것은:

"사용 가능한 크기 및 무게 제한 내에서 액추에이터가 제공할 수 있는 유효 출력 토크는 얼마나 됩니까?"

로봇 관절의 토크 밀도란 무엇인가요?

토크 밀도는 일반적으로 액추에이터의 출력 토크와 물리적 특성 중 하나(가장 흔하게는 질량 또는 부피) 사이의 관계를 설명하는 데 사용됩니다.

이를 평가하는 두 가지 일반적인 방법은 다음과 같습니다.

질량 기반 토크 밀도

토크 밀도 = 출력 토크 / 액추에이터 질량

부피 기반 토크 밀도

토크 밀도 = 출력 토크 / 액추에이터 부피

적절한 정의는 적용 분야에 따라 다릅니다.

이동 로봇이나 항공우주용 매니퓰레이터의 경우, 액추에이터 질량이 전체 시스템에 직접적인 영향을 미치기 때문에 킬로그램당 토크가 특히 중요할 수 있습니다.

로봇 손목, 소형 검사 장치 또는 의료용 로봇 팔의 경우 설치 공간이 매우 제한적일 수 있으므로 단위 부피당 토크가 매우 중요할 수 있습니다.

따라서 토크 밀도와 정격 토크를 구분하는 것이 중요합니다.

두 개의 연결 모듈이 동일한 20N·m의 출력 토크를 제공할 수 있지만, 하나가 훨씬 가볍거나 부피가 훨씬 작다면 두 솔루션의 공학적 가치는 매우 달라집니다.

일부 로봇 팔에서 정격 토크보다 토크 밀도가 더 중요한 이유는 무엇일까요?

로봇 관절은 독립적으로 작동하지 않습니다.

하나의 관절의 질량과 크기는 해당 관절을 지지하는 다른 관절들의 요구 사항에 영향을 미칩니다. 로봇 팔이 길어지거나 가벼워질수록 이러한 영향은 더욱 중요해집니다.

다축 로봇 팔이 끝단에 하중을 싣고 있다고 상상해 보세요. 근위 관절은 하중뿐만 아니라 원위 링크, 원위 관절 액추에이터, 케이블, 센서, 구조 부품, 그리고 가속 및 감속 중에 발생하는 동적 하중까지 지탱해야 합니다.

액추에이터 질량이 증가함에 따라 상류 조인트의 토크 요구량도 증가할 수 있습니다.

이는 연쇄 효과를 일으킵니다.

액추에이터 질량 증가 → 근위 관절 토크 요구량 증가 → 액추에이터 크기 증가 → 암 질량 증가 → 필요 토크의 추가 증가

높은 토크 밀도를 가진 하모닉 조인트 모듈은 이러한 효과를 줄이는 데 도움이 될 수 있습니다.

목표는 단순히 모든 관절의 토크를 최대화하는 것이 아닙니다. 오히려 전체 로봇 팔의 질량과 크기를 제어하면서 필요한 관절 성능을 달성하는 것이 목표입니다.

관절 질량과 로봇 팔 성능 간의 관계

관절형 로봇 팔에서는 토크 밀도의 중요성이 특히 두드러진다.

부하에 의해 발생하는 토크는 다음과 같이 근사할 수 있습니다.

T = F × L

여기서 T는 토크, F는 작용력, L은 모멘트 팔입니다.

하중과 연결 부위 사이의 거리가 증가할수록 필요한 토크가 증가합니다.

하지만 탑재량은 고려 사항의 일부일 뿐입니다. 로봇 팔 자체에도 질량이 있으며, 그 질량 또한 중력 토크를 발생시킵니다.

긴 팔을 가진 로봇 팔의 경우, 말단 부품의 질량이 비교적 조금만 증가해도 근위 관절에 상당한 추가 토크가 필요할 수 있습니다.

이러한 이유로 경량 액추에이터 설계는 단순히 로봇 무게를 줄이는 문제만이 아닙니다. 이는 전체 운동학적 체인의 토크 요구량에 영향을 미칠 수 있습니다.

하모닉 조인트 모듈이 높은 토크 밀도를 지원할 수 있는 이유는 무엇일까요?

하모닉 조인트 모듈은 일반적으로 서보 모터, 하모닉 감속기, 엔코더, 브레이크, 구동 전자 장치, 베어링, 하우징 및 피드백 또는 통신 구성 요소와 같은 여러 기능을 소형 어셈블리로 결합합니다.

개별 구성 요소로 이루어진 기존 아키텍처와 비교하여, 통합형 하모닉 조인트 모듈은 중복되는 하우징, 커플링, 장착 인터페이스 및 불필요한 구조 부품을 줄일 수 있습니다.

고조파 전달 장치 자체도 소형 패키지 내에서 높은 감속비가 요구되는 응용 분야에 매우 적합합니다.

하모닉 감속기는 높은 감속비, 높은 위치 정밀도, 낮은 백래시, 컴팩트한 크기, 그리고 크기에 비해 높은 토크 용량을 제공할 수 있습니다.

이러한 특성들이 적절하게 설계된 모터 및 통합 제어 아키텍처와 결합될 때, 결과적으로 얻어지는 하모닉 액추에이터는 공간과 질량이 중요한 설계 제약 조건인 로봇 관절에 대한 소형 솔루션을 제공할 수 있습니다.

하지만 토크 밀도는 감속기만을 기준으로 평가해서는 안 됩니다.

완전한 관절 구조를 설계할 때 엔지니어는 모터, 감속기, 엔코더, 하우징, 베어링, 브레이크, 구동 장치 및 기타 통합 구성 요소를 포함한 전체 액추에이터 어셈블리의 토크 밀도를 고려해야 합니다.

토크 밀도와 토크 용량: 왜 이 차이가 중요한가?

액추에이터 선정 시 흔히 저지르는 실수는 정격 토크만 비교하는 것입니다.

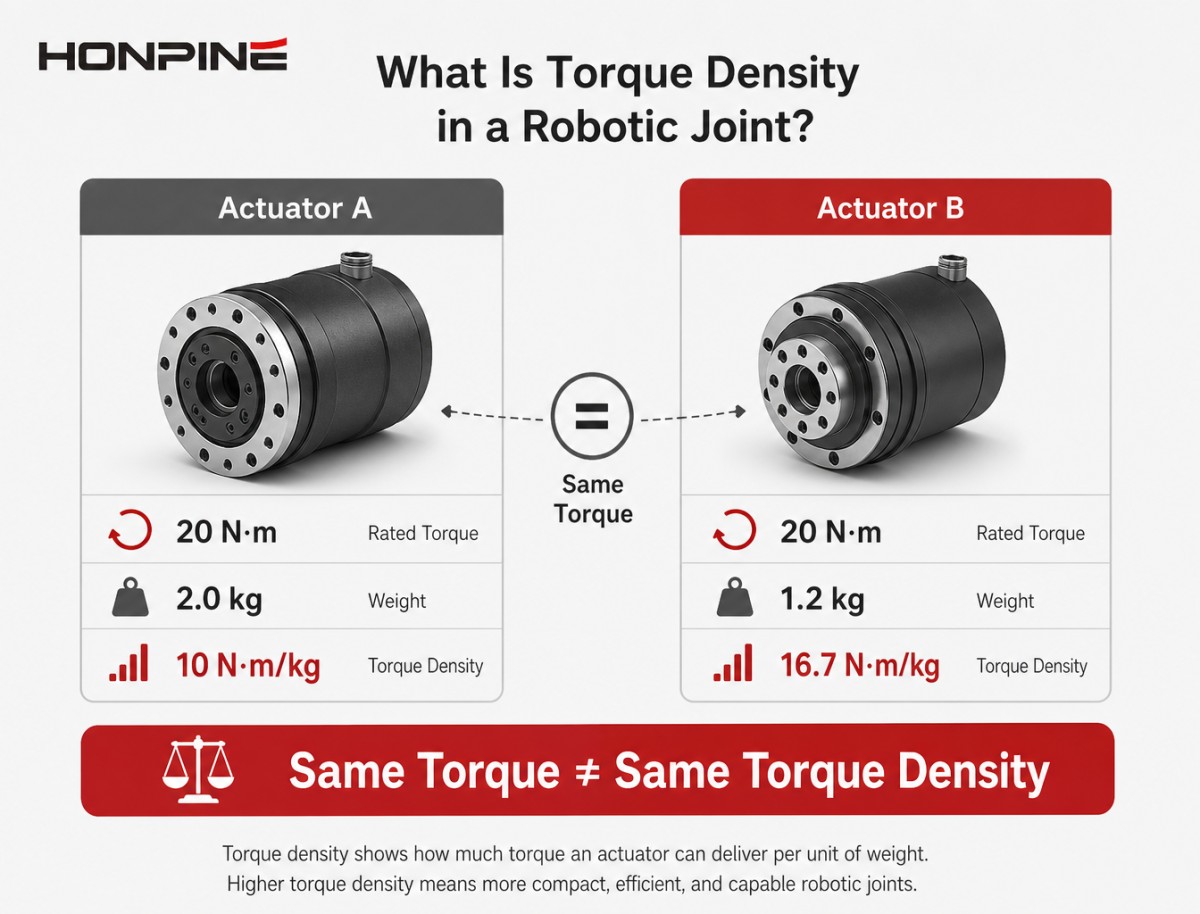

두 개의 관절 모듈이 모두 20 N·m의 출력 토크를 제공한다고 가정해 보겠습니다. 한 액추에이터의 무게가 2 kg이고 다른 액추에이터의 무게가 1.2 kg이라면, 두 액추에이터는 공칭 토크는 같지만 토크 대 무게 비율은 상당히 다릅니다.

견고한 받침대에 고정된 산업용 로봇의 경우, 이러한 차이가 항상 중요한 것은 아닐 수 있습니다.

하지만 경량 이동형 로봇 팔의 경우, 각 관절의 질량을 줄이는 것이 시스템 차원에서 훨씬 더 큰 영향을 미칠 수 있습니다.

따라서 액추에이터 선택 시 다음 사항을 고려해야 합니다.

필요 토크 + 액추에이터 질량 + 액추에이터 부피 + 듀티 사이클 + 동적 성능 + 열 용량

정격 토크만으로 판단하는 것이 아니라.

높은 토크 밀도가 특히 중요한 응용 분야

경량 로봇 팔

경량 로봇 팔은 충분한 하중 지지력과 강성을 유지하면서 구조적 질량을 줄이도록 설계되었습니다.

액추에이터는 움직이는 구조물의 일부이기 때문에 관절 질량은 팔의 동적 요구 사항에 직접적인 영향을 미칩니다.

높은 토크 밀도를 가진 하모닉 액추에이터는 설계자가 움직이는 어셈블리의 무게를 제어하면서 충분한 관절 출력을 유지하는 데 도움이 될 수 있습니다.

이는 특히 경량 6축 로봇 팔과 소형 산업용 매니퓰레이터에 중요한 의미를 갖습니다.

휴머노이드 로봇

휴머노이드 로봇은 관절 크기와 무게에 엄격한 제약을 받습니다.

어깨, 팔꿈치, 손목, 고관절, 무릎, 발목 관절은 모두 인간과 유사한 신체 구조 내에 들어맞아야 합니다.

액추에이터 크기를 늘리면 토크가 증가할 수 있지만, 팔다리의 무게와 관성도 증가할 수 있습니다.

따라서 설계자가 소형 관절 크기, 경량 팔다리, 높은 탑재량 대 중량비 및 빠른 동적 움직임을 달성하려고 할 때 높은 토크 밀도가 중요해집니다.

협동 로봇

협동 로봇은 종종 경량 기계 구조와 소형 관절 구조를 우선시합니다.

관절 질량을 줄이면 관성이 낮아져 반응성 있는 움직임과 유연한 동작을 더 쉽게 구현할 수 있습니다.

팔이 긴 협동 로봇의 경우, 말단 관절의 질량이 근위 관절에 가해지는 하중에 영향을 미치기 때문에 이러한 효과가 더욱 두드러집니다.

의료용 로봇 팔

의료용 로봇 시스템은 매우 제한된 환경에서도 작동할 수 있습니다.

수술용 또는 의료용 로봇 팔은 소형 구조와 정밀한 움직임을 유지하면서 환자 주변의 여러 관절을 움직여야 할 수 있습니다.

일부 시스템에서는 최대 토크를 단순히 증가시키는 것보다 관절 치수를 줄이는 것이 더 중요합니다.

액추에이터는 매우 작은 설치 공간 내에서 충분한 토크를 제공하는 동시에 높은 위치 정확도, 낮은 백래시, 부드러운 동작 및 낮은 진동을 유지해야 할 수 있습니다.

검사 로봇 및 검사 매니퓰레이터

검사 로봇은 기존 산업용 로봇이 접근할 수 없는 공간에 들어가야 하는 경우가 많습니다.

예로는 산업용 파이프라인, 항공기 구조물, 엔진, 압력 용기, 좁은 장비실 및 복잡한 기계 조립품 등이 있습니다.

이러한 응용 분야에서 대형 액추에이터는 로봇이 목표 영역에 도달하는 것을 물리적으로 방해할 수 있습니다.

엔지니어링 요구사항은 다음과 같습니다.

최소한의 공간 내에서 최대한의 관절 가동성을 확보합니다.

바로 이 지점에서 부피 기반 토크 밀도가 특히 의미를 갖게 됩니다.

소형 하모닉 액추에이터는 필요한 감속 및 출력 토크를 제공하는 동시에 작은 접합부 크기를 유지하는 데 도움이 될 수 있습니다.

항공우주 로봇 팔

항공우주 분야에서는 질량이 매우 중요합니다.

우주선이 운반하는 무게가 1kg 증가할 때마다 발사 비용, 구조 설계, 에너지 소비 또는 탑재량에 영향을 미칠 수 있습니다.

동시에 로봇 매니퓰레이터는 배치, 위치 지정, 도킹, 검사 및 유지 보수 작업을 위해 여전히 충분한 토크가 필요합니다.

이로 인해 높은 토크 대 중량비에 대한 강력한 요구 사항이 발생합니다.

따라서 항공우주용 매니퓰레이터의 경우, 액추에이터 질량은 토크 성능, 신뢰성, 열 특성 및 기계적 수명과 함께 평가되어야 합니다.

이동형 조작기

이동형 조작기는 이동 플랫폼과 로봇 팔을 결합한 장치입니다.

이로 인해 액추에이터 무게와 차량 성능 사이에 독특한 관계가 형성됩니다.

더 무거운 로봇 팔은 탑재량 요구량을 증가시키고, 무게중심을 이동시키며, 에너지 소비를 늘리고, 움직임 중 동적 안정성에 영향을 미칠 수 있습니다.

높은 토크 밀도를 가진 관절 모듈은 필요한 탑재 용량을 유지하면서 로봇 팔의 질량을 줄이는 데 도움이 될 수 있습니다.

등반 로봇 및 벽 장착 로봇

등반 로봇과 벽면 장착형 검사 시스템은 액추에이터 질량과 로봇 성능 사이에 직접적인 관계가 있습니다.

로봇은 자세를 유지하고 조작을 수행하기에 충분한 관절 토크를 생성하는 동시에 자체 무게를 지탱해야 할 수도 있습니다.

불필요한 액추에이터 질량을 줄이면 등반 메커니즘에 가해지는 부하를 줄일 수 있습니다.

이러한 응용 분야에서 높은 토크 밀도는 더욱 소형화되고 효율적인 전체 기계적 구조에 기여할 수 있습니다.

수중 로봇 팔

수중 로봇 팔은 지상 로봇과는 다른 제약 조건에 직면합니다.

그들은 도구를 운반하거나 수중 물체와 상호 작용하는 동안 제한된 차량 범위 내에서 작업해야 할 수도 있습니다.

액추에이터는 소형화된 크기와 적절한 환경 보호 기능을 유지하면서 충분한 출력 토크를 제공해야 합니다.

원격 조종 차량 및 자율 수중 시스템에서 액추에이터의 크기와 무게를 줄이면 기계적 통합이 더 간단해질 수 있습니다.

하지만 수중 로봇 관절의 경우, 토크 밀도는 밀봉, 내식성, 내압성, 열 관리 및 장기 신뢰성과 함께 항상 평가되어야 합니다.

특수 목적 및 위험 환경용 로봇 팔

일부 로봇 팔은 기존 로봇 구조를 사용하기 어려운 환경을 위해 설계되었습니다.

이러한 로봇에는 원자력 검사 로봇, 방폭 로봇 시스템, 고온 검사 시스템, 위험 지역 조작기 및 원격 유지 보수 로봇이 포함될 수 있습니다.

공통적인 특징은 기계 설비 구조에 설치 공간이 매우 제한적일 수 있다는 점입니다.

따라서 액추에이터는 로봇의 물리적 크기에서 큰 비중을 차지하지 않으면서도 충분한 토크를 전달해야 합니다.

이러한 응용 분야에서는 소형 하모닉 액추에이터를 고도로 통합된 관절 구조의 일부로 고려할 수 있습니다.

팔 길이가 길어질수록 토크 밀도가 더 중요해지는 이유는 무엇일까요?

토크 밀도의 중요성은 모든 관절에서 동일하지 않습니다.

일반적인 관절형 로봇 팔에서 원위 관절과 근위 관절은 서로 다른 요구 사항을 가지고 있습니다.

손목 관절은 주로 엔드 이펙터와 페이로드에 수반되는 하중을 극복해야 할 수 있습니다.

하지만 어깨 또는 바닥 접합부는 하류 구조물의 거의 전체를 지지해야 할 수도 있습니다.

이는 말단 구성 요소의 질량을 줄이면 여러 효과가 증폭될 수 있음을 의미합니다.

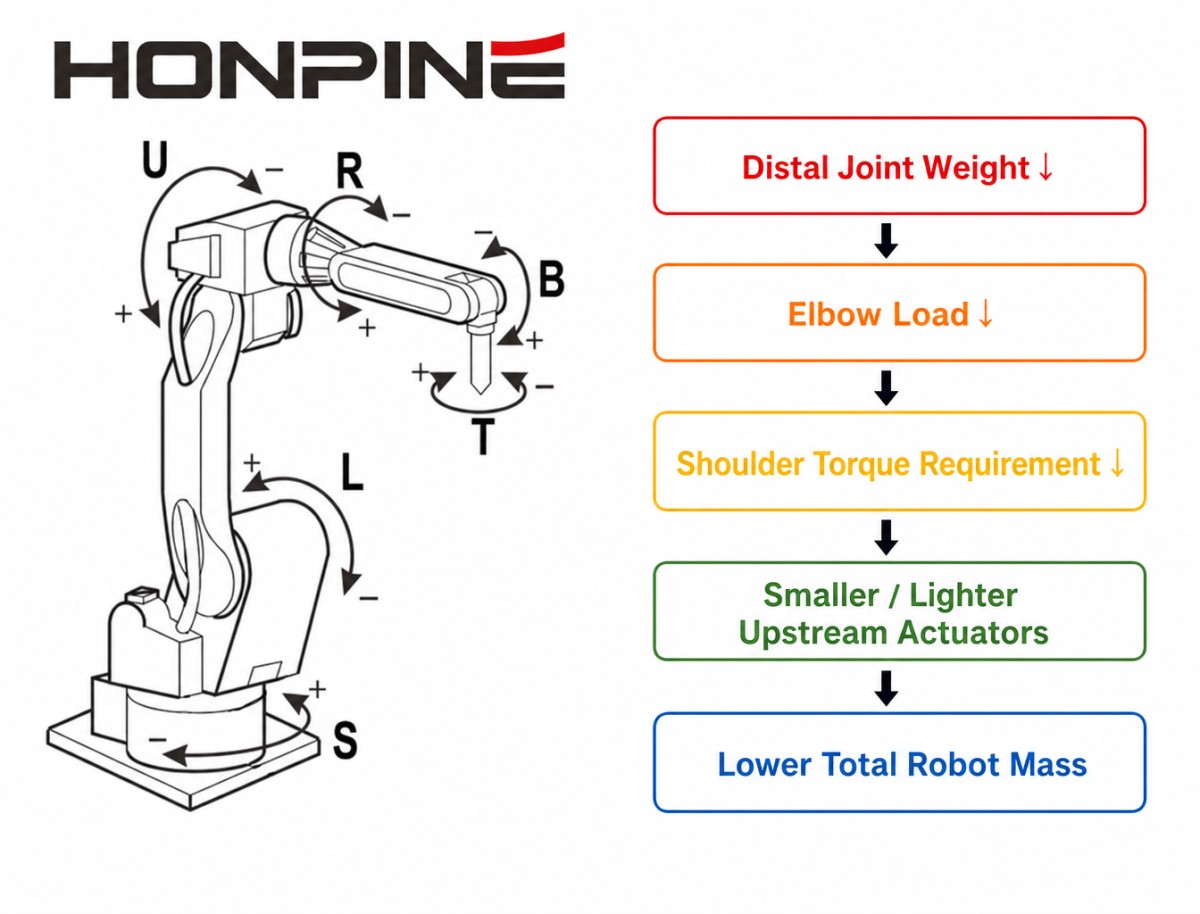

손목 액추에이터 질량 감소 → 팔꿈치 부하 감소 → 어깨 부하 감소 → 잠재적으로 상류 액추에이터 크기 축소 → 전체 팔 질량 감소

이는 토크 밀도를 개별 관절 수준이 아닌 시스템 수준에서 평가해야 하는 가장 중요한 이유 중 하나입니다.

토크 밀도가 가장 높은 액추에이터가 모든 축에 대해 자동으로 최적의 선택은 아닙니다.

하지만 무게에 민감한 로봇 구조에서는 말단 관절의 토크 밀도를 향상시키는 것이 후속적인 측면에서 상당한 이점을 가져올 수 있습니다.

토크 밀도는 기계적 패키징과도 관련이 있습니다.

질량은 여러 제약 조건 중 하나일 뿐입니다.

많은 특수 로봇 팔에서 관절의 물리적 크기는 매우 중요합니다.

로봇 관절은 원통형 링크 내부, 케이블 배선 채널 주변, 속이 빈 구조 부재 내부, 사람의 팔다리와 유사한 부분 내부, 의료 기기 내부 또는 좁은 검사 메커니즘 내부에 맞아야 할 수도 있습니다.

이러한 이유로 단위 부피당 토크는 유용한 공학적 지표가 됩니다.

높은 토크 밀도를 가진 하모닉 액추에이터를 사용하면 설계자는 더 높은 토크를 얻기 위해 단순히 전체 관절의 크기를 키우는 것을 피할 수 있습니다.

대신 설계자는 실제 기계적 요구 사항에 맞춰 사용 가능한 공간을 최적화할 수 있습니다.

이는 로봇이 충분한 관절 출력을 제공하면서도 작은 외경을 유지해야 할 때 특히 유용합니다.

일체형 하모닉 액추에이터가 분리형 부품보다 더 가치 있는 이유는 무엇일까요?

일반적인 로봇 관절은 서보 모터, 하모닉 감속기, 엔코더, 브레이크, 구동기, 베어링 및 하우징을 별도의 구성 요소로 사용할 수 있습니다.

통합형 하모닉 조인트 모듈은 이러한 기능들을 하나의 엔지니어링 어셈블리로 결합합니다.

이를 통해 기계적 통합, 전기 배선, 엔코더 설치, 모터-감속기 정렬, 연결부 패키징 및 시스템 시운전을 간소화할 수 있습니다.

더욱 중요한 것은, 통합을 통해 액추에이터 설계자는 전체 패키지에 대한 더 큰 제어권을 확보할 수 있다는 점입니다.

개별 부품을 선택하여 연결하는 대신, 모터, 감속기, 피드백 시스템, 베어링, 하우징 및 전자 장치를 공통된 연결 구조를 중심으로 설계할 수 있습니다.

이는 다음과 같은 관계를 최적화하는 데 도움이 될 수 있습니다.

출력 토크 ↔ 질량 ↔ 부피 ↔ 제어 능력

이러한 관계는 액추에이터 자체가 관절의 구조적 부분이 되는 최신 로봇 팔에 특히 중요합니다.

엔지니어는 하모닉 조인트 모듈을 선택할 때 토크 밀도를 어떻게 평가해야 할까요?

토크 밀도는 단독으로 고려해서는 안 됩니다.

정격 토크 및 최대 토크

액추에이터는 먼저 해당 관절의 실제 연속 토크 및 최대 토크 요구 사항을 충족해야 합니다.

액추에이터가 요구되는 작동 주기를 충족하지 못하면 높은 토크 밀도는 무의미합니다.

액추에이터 질량

경량 및 이동형 로봇 시스템의 경우, 전체 관절 질량은 로봇 팔 전체의 성능에 큰 영향을 미칠 수 있습니다.

패키지 용량

소형 또는 특수 로봇 팔의 경우, 관절의 외부 치수가 질량보다 더 중요한 제약 조건이 될 수 있습니다.

감소율

적절한 감속비는 모터 속도와 토크를 로봇 관절의 요구 사항에 맞추는 데 도움이 될 수 있습니다.

백래시 및 위치 정확도

높은 토크 밀도를 얻기 위해 애플리케이션에 필요한 정밀도를 희생해서는 안 됩니다.

열 성능

소형 액추에이터는 열 방출을 위한 표면적이 제한적입니다.

따라서 토크 밀도는 연속 토크 성능 및 열적 특성과 함께 평가되어야 합니다.

다이내믹 퍼포먼스

급가속하는 로봇의 경우 최대 토크, 반사 관성, 속도 및 응답 특성이 중요해집니다.

통합 수준

모터, 고조파 감속기, 엔코더, 브레이크 및 드라이버가 통합된 액추에이터는 개별 구성 요소에 비해 패키징 측면에서 이점을 제공할 수 있습니다.

설치 제약 조건

사용 가능한 직경, 축 방향 길이, 중공축 요구 사항, 케이블 배선 및 장착 구조를 모두 고려해야 합니다.

실제 작동 조건

적합한 액추에이터는 카탈로그에 나와 있는 단일 토크 값이 아니라 실제 부하 프로파일, 사이클 시간, 가속도, 작동 온도, 듀티 사이클 및 예상 수명에 따라 결정됩니다.

높은 토크 밀도가 반드시 가장 작은 액추에이터를 의미하는 것은 아닙니다.

흔히 발생하는 오해를 피하는 것이 중요합니다.

토크 밀도 최적화의 목표는 단순히 액추에이터를 가능한 한 작게 만드는 것이 아닙니다.

크기는 매우 작지만 열을 제대로 발산하지 못하거나, 필요한 연속 부하를 견디지 못하거나, 충분한 수명을 제공하지 못하는 액추에이터는 고성능 솔루션으로서 성공적이라고 할 수 없습니다.

로봇 관절 설계에 있어 더욱 의미 있는 목표는 다음과 같습니다.

허용 가능한 질량, 부피, 열 및 신뢰성 범위 내에서 최대 유효 토크 성능을 제공합니다.

이러한 구분은 산업용 로봇 시스템에 특히 중요합니다.

관절은 수천 시간 동안 연속적으로 작동해야 할 수 있습니다. 따라서 엔지니어는 토크 밀도, 베어링 용량, 기어 강도, 열 관리, 모터 성능, 윤활, 구조적 강성 및 내구성 사이의 균형을 맞춰야 합니다.

토크 밀도는 로봇 시스템 수준에서 고려되어야 합니다.

조화 조인트 모듈을 평가하는 가장 유용한 방법은 다음과 같은 질문을 하지 않는 것입니다.

이 액추에이터는 토크 밀도가 높은가요?

대신에 이렇게 물어보세요:

“이 액추에이터는 로봇 팔 전체에 어떤 영향을 미칩니까?”

더 가볍고 컴팩트한 관절은 잠재적으로 더 가벼운 링크, 더 작은 상류 액추에이터, 더 낮은 구조적 하중, 더 높은 탑재량 대 중량비, 더 낮은 이동 관성, 더 작은 로봇 크기, 더 뛰어난 기계적 유연성 및 제한된 공간에 더 쉽게 통합할 수 있도록 해줍니다.

따라서 액추에이터 토크 밀도는 로봇 전체의 기계적 구조에 영향을 미칠 수 있습니다.

이러한 이유로 로봇이 더 가벼워지고, 길어지고, 소형화되고, 특정 용도에 맞게 설계될수록 해당 매개변수는 점점 더 중요해집니다.

휴머노이드 로봇부터 특수 로봇 팔까지

토크 밀도는 휴머노이드 로봇과 관련하여 자주 논의되지만, 그 공학적 중요성은 훨씬 더 광범위합니다.

로봇 팔이 액추에이터 크기나 질량이 과도하게 증가하지 않으면서 상당한 관절 토크를 생성해야 할 때마다 동일한 설계 논리가 적용됩니다.

여기에는 휴머노이드 로봇, 협동 로봇, 경량 산업용 로봇 팔, 의료용 로봇 팔, 검사 로봇, 항공우주용 로봇 팔, 이동형 로봇 팔, 수중 로봇, 등반 로봇 및 특수 로봇 팔이 포함됩니다.

이 로봇들은 구조와 작동 환경이 매우 다르지만, 공통적인 설계 과제를 안고 있습니다.

관절 구동 장치는 제한된 시스템 범위 내에서 충분한 기계적 성능을 제공해야 합니다.

일부 로봇의 경우, 가장 중요한 제약 조건은 질량입니다.

어떤 이들에게는 지름이 중요합니다.

다른 사람들에게는 열 방출, 탑재량, 도달 거리 또는 기계적 통합이 중요한 요소입니다.

토크 밀도는 액추에이터가 사용 가능한 물리적 범위를 얼마나 효율적으로 유용한 출력 토크로 변환하는지 평가하는 데 유용한 방법을 제공합니다.

결론

로봇 관절 설계에 있어서 정격 토크만으로는 모든 것을 설명할 수 없습니다.

로봇 팔이 경량화, 소형화, 장거리 도달, 이동성 또는 협소한 환경에서의 작동 능력을 갖춰야 할 경우, 출력 토크, 액추에이터 질량 및 액추에이터 부피 간의 관계가 점점 더 중요해집니다.

이것이 바로 하모닉 조인트 모듈이나 하모닉 액추에이터를 평가할 때 토크 밀도가 핵심 매개변수인 이유입니다.

높은 토크 밀도는 로봇 설계자가 액추에이터 크기나 질량을 불필요하게 늘리지 않고도 충분한 관절 출력을 확보하는 데 도움이 될 수 있습니다. 이러한 이점은 경량 로봇 팔, 이동형 매니퓰레이터, 의료 로봇, 검사 시스템, 항공우주 기계 장치, 수중 로봇, 등반 로봇 및 기타 특수 로봇 플랫폼에서 특히 중요합니다.

이러한 응용 프로그램의 경우, 올바른 질문은 단순히 다음과 같지 않습니다.

"이 관절은 얼마나 큰 토크를 제공합니까?"

그것은:

"로봇 시스템 전체의 크기, 무게, 열 및 기계적 제약 조건 내에서 관절이 제공할 수 있는 토크는 얼마나 됩니까?"

바로 이 지점에서 토크 밀도가 중요한 엔지니어링 매개변수가 되며, 소형 통합형 하모닉 조인트 모듈이 상당한 설계 이점을 제공할 수 있습니다.
