하모닉 감속기의 A-Z: 정밀 기계공학을 위한 필수 리소스

1.하모닉 감속기란 무엇입니까?

하모닉 감속기는 미국의 C.W. Musser가 발명했습니다. 이는 컴팩트하고 경량인 구조에서 제로 백래시, 고정밀도, 고토크, 높은 감속비를 특징으로 하는 독특한 기계식 기어 시스템입니다.

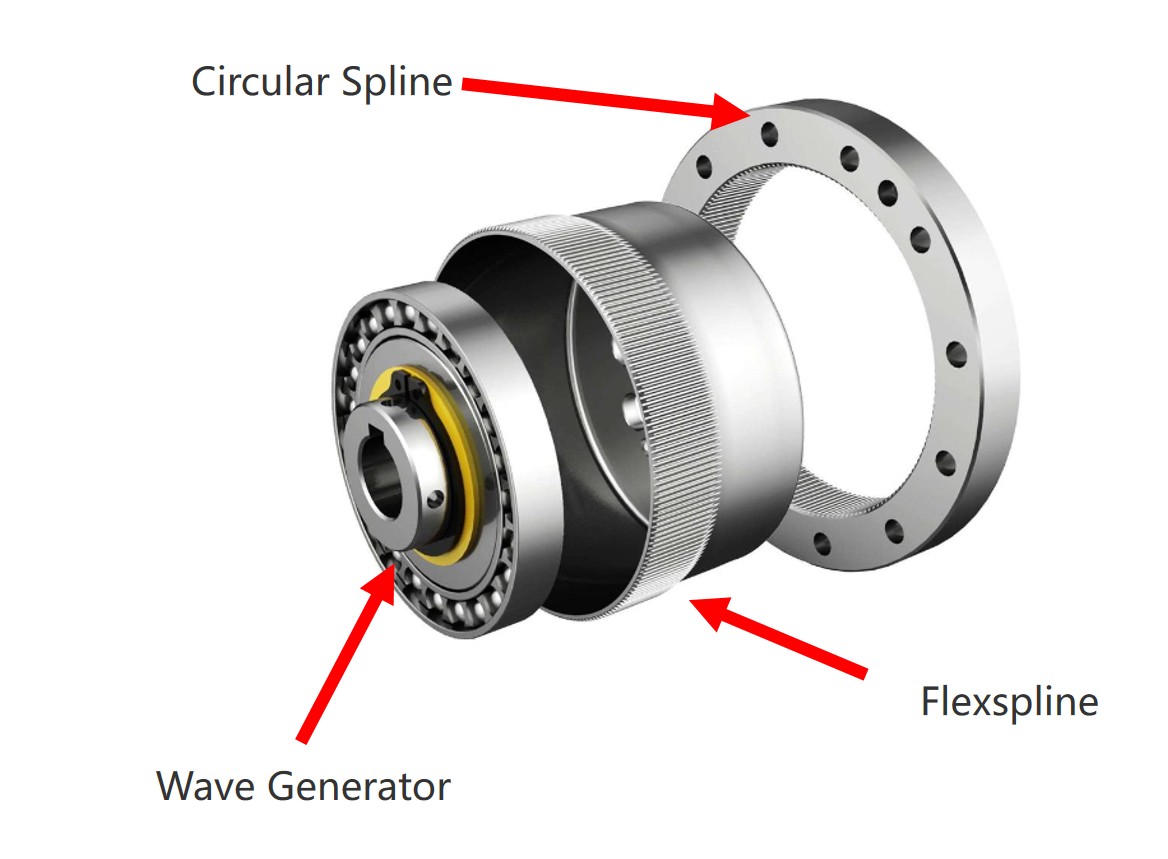

2.하모닉 감속기의 구조

핵심 구성 요소:

Circular Spline: 내측 기어 링이 있는 강성 기어입니다.

Flexspline: 외측 기어 링이 있는 유연한 기어입니다.

Wave Generator: 외주에 박벽 볼 베어링이 있는 타원형 캠입니다. 베어링의 내륜은 캠에 고정되고, 외륜은 볼을 통해 탄성 변형됩니다.

3."하모닉 감속기"라는 명칭의 유래

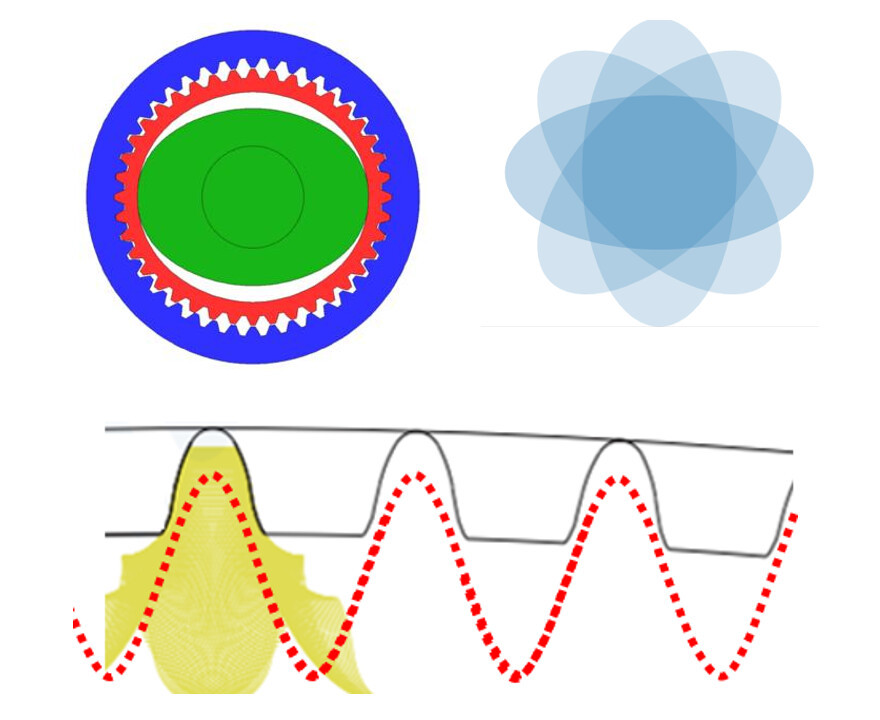

웨이브 제너레이터는 타원형 구조를 가지고 있습니다. 회전하면 플렉스스플라인이 지속적으로 변형되도록 강제합니다. 이 과정에서 기어 치형은 맞물림, 이탈, 비접촉 상태를 번갈아 반복하며, "엇갈린 치형" 운동을 만들어냅니다.
그 결과 발생하는 운동은 파동과 같은 경로를 따르며, 기어 링의 임의의 한 점의 반경 방향 변위는 사인파와 유사합니다—그래서 "harmonic"이라는 용어가 사용됩니다.

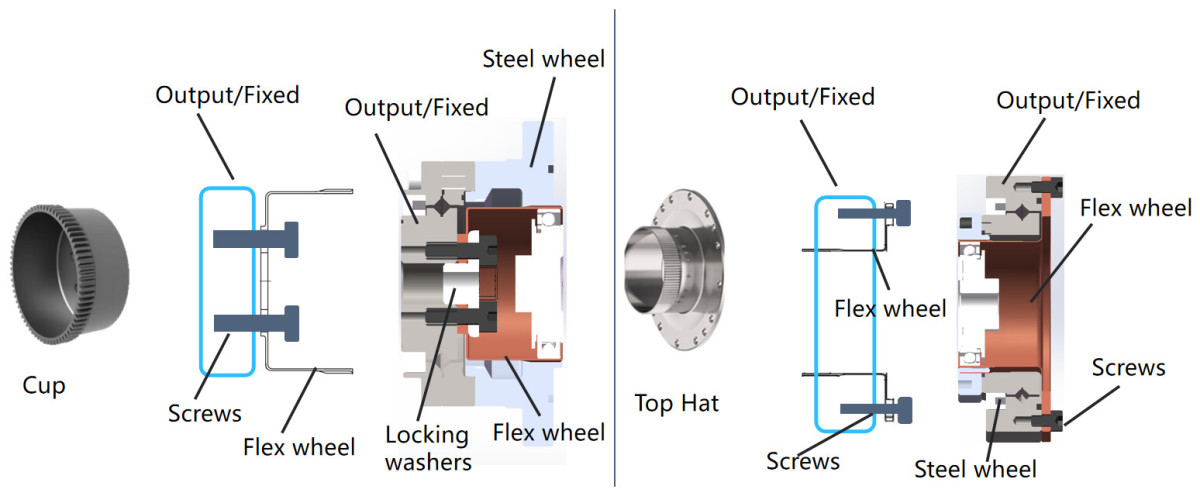

4.일반적인 플렉스스플라인 형상

컵형 플렉스스플라인

탑햇형 플렉스스플라인

5.일반적인 하우징 형상

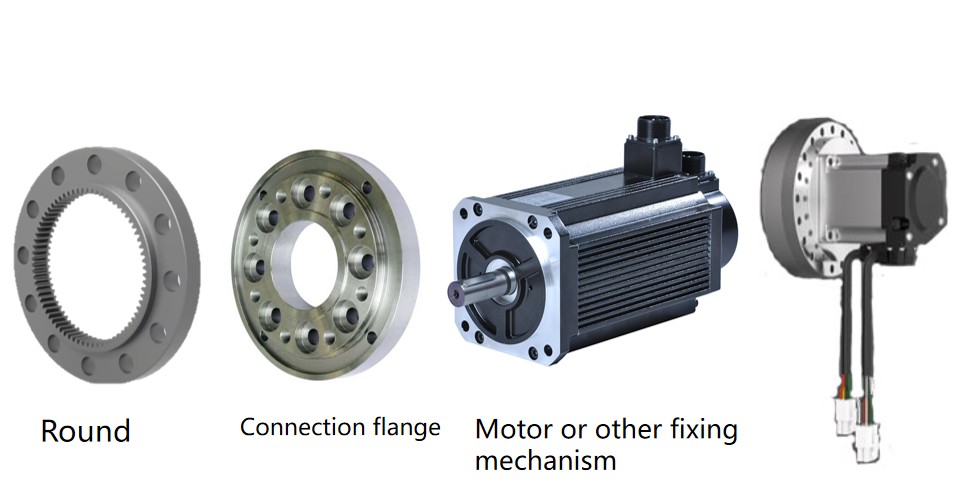

원형 하우징

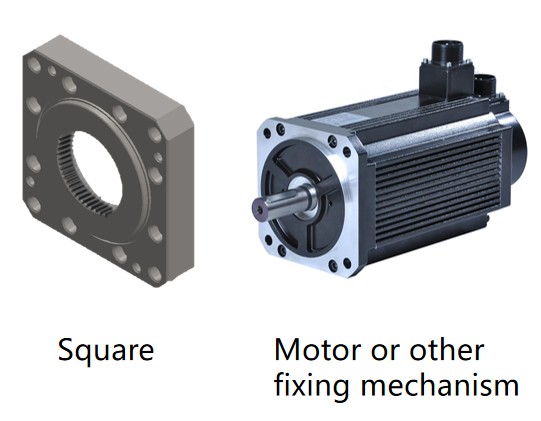

사각형 하우징

6.하모닉 감속기에서 웨이브 제너레이터란 무엇입니까?

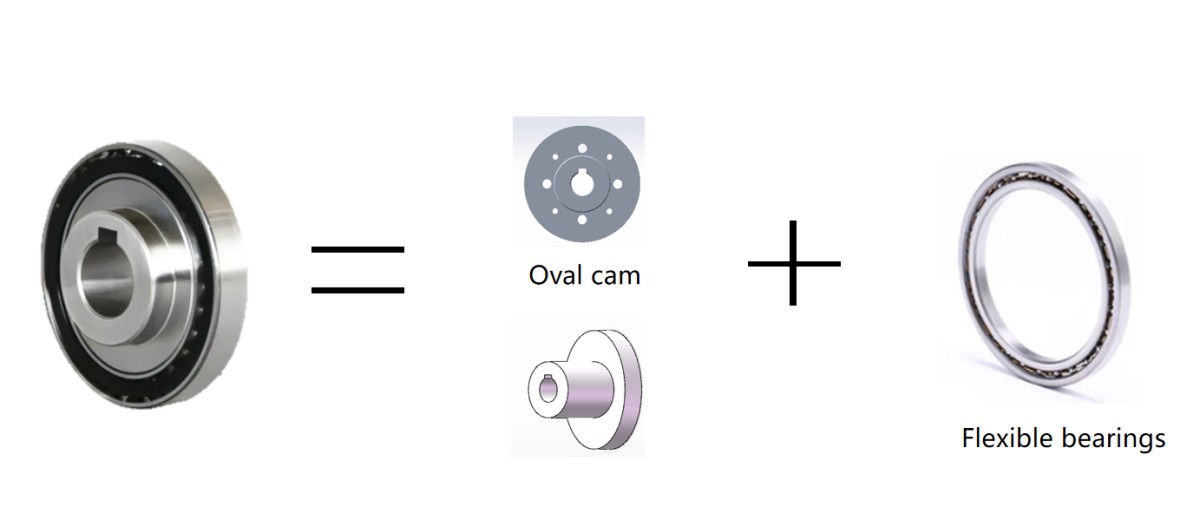

웨이브 제너레이터는 플렉시블 베어링과 타원형 캠으로 구성됩니다. 일반적으로 감속기의 입력단에 설치됩니다. 베어링의 내륜은 캠에 고정되고, 외륜은 볼을 통해 타원형으로 변형됩니다.

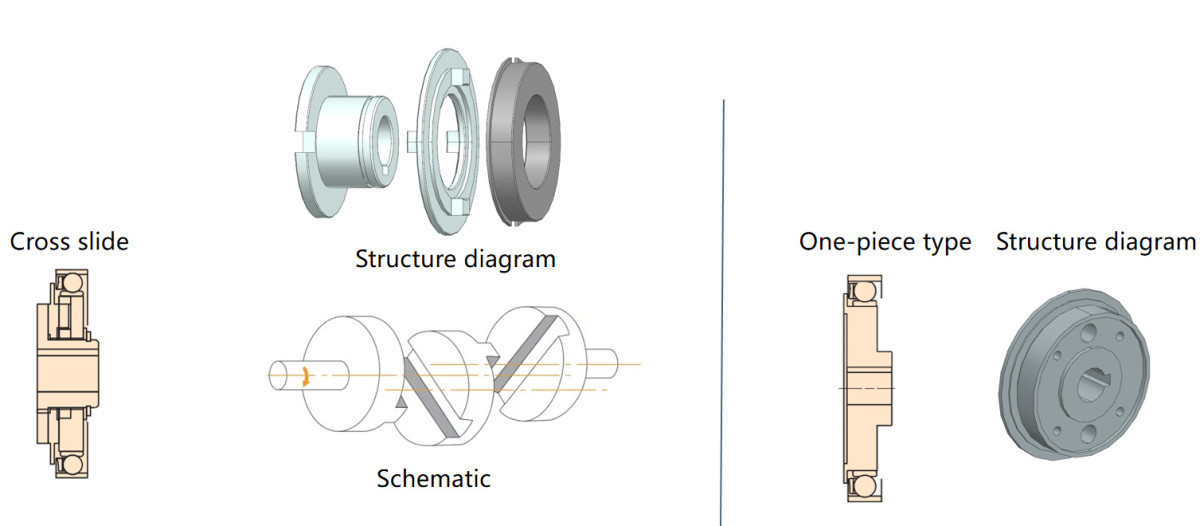

7.일반적인 웨이브 제너레이터 설계

웨이브 제너레이터는 캠 설계에 따라 두 가지 유형으로 분류됩니다:

Oldham 커플링 (크로스 슬라이더)형

일체형

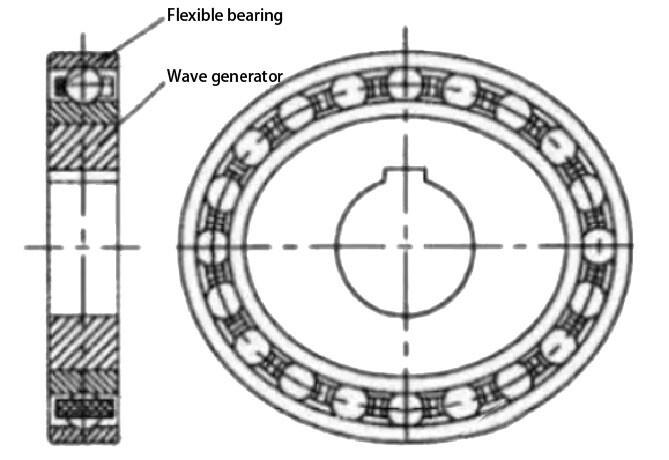

8.웨이브 제너레이터와 플렉스스플라인의 관계

플렉시블 베어링은 표준 베어링과 다릅니다—외륜이 얇고 반경 방향 변형이 발생하기 쉽습니다. 캠을 설치하기 전에는 링이 원형이지만, 설치 후에는 타원형이 됩니다.
작동 중:

내륜 (강성 캠에 장착됨)은 반복 응력을 받습니다.

외륜 (플렉스스플라인에 장착됨)은 플렉스스플라인과 함께 변형되며, 반복 응력과 교번 응력 하중을 모두 받습니다.

9.하모닉 감속기 베어링 정밀도 등급

정밀도 등급 (오름차순): P0, P6, P5, P4, P2

0등급: 회전 정밀도가 >10 μcm인 시스템용 (예: 일반 기계, 자동차 변속기).

6/5등급: 정밀도가 5–10 μcm이거나 더 높은 속도의 시스템용 (예: 선반 스핀들 지지부).

4/2등급: 초정밀 시스템 (<5 μcm) 또는 매우 높은 속도용 (예: 정밀 연삭기, 좌표 측정기).

10. 하모닉 감속기 설치 시 주의사항

A. 이물질이 감속기를 손상시키지 않도록 청결한 환경에서 설치하십시오.
B. 기어 치형과 플렉시블 베어링이 완전히 윤활되었는지 확인하십시오. 기어 치형이 위를 향한 상태로 장착하지 마십시오. 그러면 윤활 효과가 저하됩니다.
C. 캠 설치 후, 플렉스스플라인과 Circular Spline이 180°에서 대칭으로 맞물리는지 확인하십시오. 정렬 불량은 진동과 조기 마모를 유발합니다.
D. 설치 후 처음에는 저속 (100 RPM)으로 운전하십시오. 비정상적인 진동이나 소음이 발생하면 손상을 방지하기 위해 즉시 정지하십시오.
