NEMA 17 및 NEMA 23 하모닉 드라이브 매칭 가이드: 스테퍼 모터와 하모닉 감속기의 조합

19/10/2026

100:1하모닉 감속기에 볼트로 장착된 NEMA 17 스테퍼 모터는 데스크톱 로봇, 실험실 자동화 및 회전 인덱싱 분야에서 가장 흔히 사용되는 조합 중 하나입니다. 동시에 가장 자주 잘못 선정되는 조합이기도 합니다. 작동 여부를 좌우하는 점검 항목이 사람들이 먼저 확인하는 항목과 다르기 때문입니다.

요점을 간단히 정리하면 다음과 같습니다.

1. 두 장치가 서로의 약점을 보완하기 때문에 널리 사용됩니다. 스테퍼 모터는 저렴하고 간단한 개루프 위치 제어를 제공하고, 하모닉 드라이브는 이를 높은 토크, 초각 수준의 분해능, 거의 제로에 가까운 백래시로 바꿔 줍니다.

2. 여덟 가지 항목을 맞춰야 하지만, 결과를 좌우하는 것은 세 가지입니다. 장착 인터페이스, 입력측 무부하 기동 토크, 과부하 한계입니다. 가장 자주 빠뜨리는 항목은 입력측 기동 토크입니다. 소형 스테퍼 모터가 대형 하모닉 프레임을 돌리지 못하는 이유가 여기에 있으며, 감속비와는 관계가 없습니다.

3. 실제 약점은 감지되지 않는 고장입니다. 개루프 스테퍼 모터는 오류를 알리지 않은 채 스텝을 놓칠 수 있고, 하모닉 드라이브가 순간 허용 토크를 초과하면 래칫 현상이 발생해 치면이 영구적으로 손상됩니다. 이 둘이 함께 작용하면 아무런 신호 없이 고장이 발생할 수 있습니다. 따라서 엔지니어링 원칙은 폐루프를 적용하거나 충분한 안전 여유를 확보하는 것입니다.

스테퍼 모터와 하모닉 드라이브는 왜 자주 조합될까요?

하모닉 드라이브가 보완하는 세 가지 약점

스테퍼 모터의 특성

하모닉 드라이브의 기능

평가

큰 스텝각(일반적으로 1.8°)

30–160:1 감속비와 마이크로스테핑으로 출력 분해능을 초각 수준까지 높임

완벽한 상호 보완 — 본래의 "계단식" 움직임을 부드럽게 함

고속에서 토크 급락(약 400 rpm을 넘으면 급격히 저하)

감속비가 모터의 운전점을 토크가 약한 영역에서 벗어나게 함

완벽한 상호 보완

자체 백래시 없음(자기 극 위치 결정 방식)

거의 제로에 가까운 백래시(1–3 arcmin; HONPINE 미니 시리즈는 20 arcsec)

완벽한 상호 보완 — 유성 기어박스(백래시 3–12 arcmin)를 사용하면 기어박스가 오차를 지배해 스테퍼 모터의 위치 결정 성능이 낭비됨

인라인 장착, 작은 반경 방향 크기

동축, 평면형(팬케이크형) 구성

구조적 상호 보완 — 오프셋 배치 없이 관절 하우징에 직접 내장 가능

크기에 비해 높은 유지 토크

높은 감속비로 역방향 유지 능력을 높임

부분적 보완 — 드리프트를 억제하지만 브레이크를 대체할 수 없음(안전 관련 용도에는 여전히 브레이크 필요)

토크 리플 및 코깅 토크

감속비에 비례해 리플 진폭을 줄임

부분적 보완 — 하모닉 드라이브 자체의 히스테리시스가 새로운 비선형성을 더하므로 힘 제어 응용에서는 이를 여전히 고려해야 함

스텝을 쉽게 놓치며 과부하 보호 기능이 없음

보완 불가 — 순간 허용 토크를 초과하면 래칫 현상이 발생해 치면이 손상됨

약점 중첩 — 이 조합에서 가장 큰 단일 위험

발열이 큼(연속 최대 전류 운전 시 온도 상승 최대 80 K)

보완 불가 — 열이 플랜지를 통해 하모닉 드라이브로 전달되어 그리스 열화를 가속함

약점 중첩 — 디레이팅하거나 폐루프 또는 서보 방식으로 전환

OEM이 이 조합을 계속 선택하는 세 가지 사업상 이유

  • 최적의 비용 구조. 스테퍼 모터와 펄스/방향 드라이버의 비용은 서보 모터, 엔코더, 서보 드라이브보다 훨씬 낮습니다. 하모닉 드라이브가 단일 구성품 중 가장 큰 비용 항목이지만, 전체 비용은 여전히 서보 모터와 하모닉 드라이브 조합보다 훨씬 낮습니다. 정밀도 요구가 높고 동적 성능 요구가 낮은 경우, 현재 이용 가능한 조합 중 가성비가 가장 뛰어납니다.

  • 튜닝 불필요. 펄스/방향 인터페이스는 PID 튜닝이나 엔코더 배선이 필요하지 않습니다. OEM 장비, 실험실 기기 및 소량 생산 제품의 경우 개발 기간과 필요한 기술 수준이 크게 낮아집니다.

  • 공급이 안정적이고 특정 공급업체에 종속되지 않음. NEMA 프레임 크기는 여러 공급업체가 취급하고 쉽게 대체할 수 있는 글로벌 범용품이며, 하모닉 드라이브도 표준 제품입니다. 이 조합은 대체 조달과 2차 개발에 필요한 진입 장벽이 가장 낮습니다.

장착 인터페이스에서 "NEMA"가 실제로 의미하는 것

NEMA는 National Electrical Manufacturers Association(미국전기제조업자협회)의 약자입니다. 모션 제어 분야에서 "NEMA 모터"는 거의 항상 NEMA 프레임 크기로 표준화된 스테퍼 모터를 뜻합니다. 프레임 번호는 플랜지 너비(인치)를 나타냅니다. 플랜지 치수, 장착 구멍 간격, 축 직경이 모두 표준화되어 있어 제조업체가 달라도 모터를 서로 바꿔 사용할 수 있습니다. 따라서 매칭은 브랜드가 아니라 프레임 크기부터 시작해야 합니다.

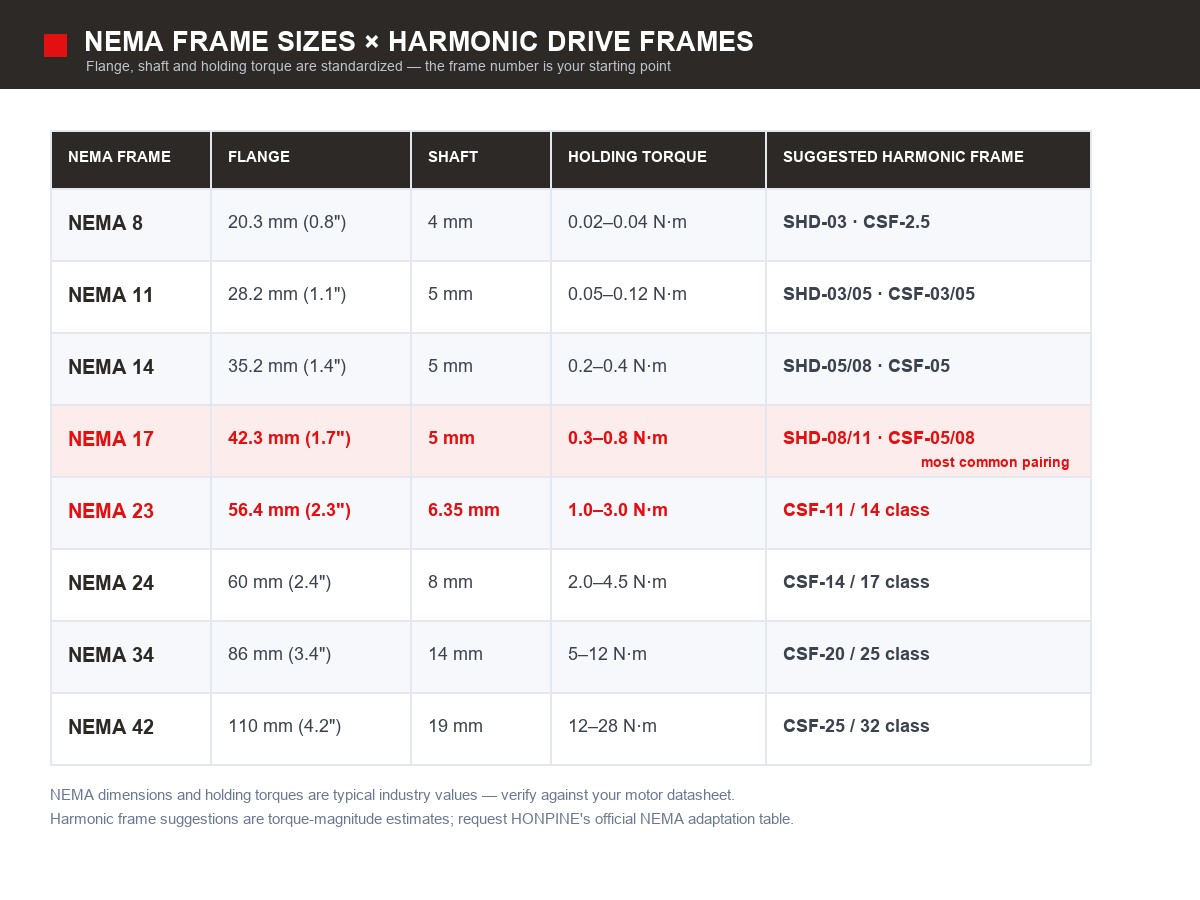

NEMA 프레임 크기와 호환되는 하모닉 프레임

프레임

플랜지 크기

일반적인 샤프트 직경

장착 홀 간격

일반적인 유지 토크

권장 하모닉 프레임 및 일반적인 용도

NEMA 8

20.3 mm (0.8")

4 mm

15.4 mm

0.02–0.04 N·m

SHD-03 / CSF-2.5 — 마이크로 메커니즘, 마이크로 짐벌

NEMA 11

28.2 mm (1.1")

5 mm

23 mm

0.05–0.12 N·m

SHD-03/05, CSF-03/05 — 손가락 관절, 소형 턴테이블

NEMA 14

35.2 mm (1.4")

5 mm

26 mm

0.2–0.4 N·m

SHD-05/08, CSF-05 — 소형 로봇 팔, 소형 턴테이블

NEMA 17

42.3 mm (1.7")

5 mm

31 mm

0.3–0.8 N·m

SHD-08/11, CSF-05/08 — 데스크톱 로봇 팔 관절, 정밀 인덱싱(가장 일반적인 조합)

NEMA 23

56.4 mm (2.3")

6.35 mm

47.1 mm

1.0–3.0 N·m

CSF-11/14급 — CNC 4축, 중형 턴테이블

NEMA 24

60 mm (2.4")

8 mm

47.1 mm

2.0–4.5 N·m

CSF-14/17급 — 중형 정밀 턴테이블

NEMA 34

86 mm (3.4")

14 mm

69.6 mm

5–12 N·m

CSF-20/25급 — 고하중 인덱싱, 공작기계 회전축

NEMA 42

110 mm (4.2")

19 mm

88.9 mm

12–28 N·m

CSF-25/32급 — 대형 회전축(대부분 서보로 전환됨)

NEMA 치수와 유지 토크는 업계에서 흔히 볼 수 있는 값이며 제조업체에 따라 다릅니다. 사용하는 특정 모터의 사양서를 기준으로 설계하십시오. 위의 하모닉 프레임 제안은 토크 크기를 바탕으로 한 분석상 추정치입니다. HONPINE은 요청 시 프레임별 공식 적용 표를 제공합니다.

nema-8부터-nema-42까지-프레임-크기와-하모닉-드라이브-프레임의-매칭

플랜지, 축 및 입력 형식: 모터 직결 입력이 중요한 이유

인터페이스는 세 가지 하위 항목으로 구성됩니다. 이 단계에서 잘못 선택하면 이후의 계산은 모두 의미가 없습니다.

1. 플랜지. NEMA 프레임 번호에 따라 플랜지 크기, 장착 구멍 간격 및 파일럿 직경이 정해집니다.

2. 입력 형식. 하모닉 감속기는 축 입력형과 모터 직결 입력형으로 제공됩니다. 모터 직결 입력형(중공 입력축과 클램핑 링)은 축 방향 길이가 가장 짧고 커플링이 필요 없습니다. 축 입력형에는 별도의 커플링이 필요합니다.

3. 축 끼워맞춤. 모터 축 직경과 하모닉 입력 보어 공차(일반적으로 h7/H7), 그리고 키 또는 클램핑 방식을 확인합니다.

HONPINE 미니 하모닉 감속기의 부품 번호에서 입력/출력 코드를 확인할 수 있습니다. CSF-05-XXX-2XH-A와 같은 모델에서 2XH는 모터 직결을, 1U는 축 입력을 뜻합니다. 출력 위치 A는 플랜지형이며, B / C / D / E / U는 축 출력 또는 기타 출력 형식을 나타냅니다. NEMA 모터와 매칭할 때는 먼저 2XH 입력 옵션을 선택하십시오. 커플링과 어댑터 플랜지가 모두 필요 없어집니다.

순서대로 확인하는 여덟 가지 매칭 항목

1. 인터페이스 호환성

이 항목을 가장 먼저 확인하십시오. 플랜지 크기, 장착 구멍 패턴, 입력 형식, 축 끼워맞춤, 클램핑 방식의 다섯 항목을 실제 모터 도면과 대조해야 합니다.

2. 감속비 선정: 양쪽 조건을 모두 충족해야 함

감속비는 다음 두 방향의 조건을 동시에 충족해야 합니다.

  • 출력 속도: 필요 감속비 ≥ 모터 운전 속도 ÷ 목표 출력 속도

  • 출력 토크: 필요 감속비 ≥ 필요 출력 토크 ÷ (목표 속도에서의 모터 토크 × 효율)

하모닉 감속기의 표준 감속비 단계: 30 / 50 / 80 / 100 / 120 / 160. 두 결과 중 큰 값을 취하고 다음 표준 단계로 올림합니다. 효율 수치에도 유의하십시오. 컵형(CSF)은 약 70–85%, 햇형(SHD)은 이보다 약간 낮으며, 감속비가 높아질수록 효율은 낮아집니다. 효율을 100%로 놓고 계산하지 마십시오.

3. 4단계 출력 토크 검증

하모닉 감속기에는 토크 한계가 하나만 있는 것이 아니라 네 가지가 있으며, 네 가지 모두 적용됩니다.

확인 항목

기준

무시할 경우의 결과

정격 토크(연속)

작동 토크 ≤ 정격 토크

플렉스스플라인 피로가 가속화되어 수명이 절반으로 단축됨

기동/정지 허용 피크 토크

기동, 정지 및 역전 시 동적 토크 ≤ 이 값

기동 또는 정지 순간의 치면 손상

순간 최대 허용 토크

충격 토크 ≤ 이 값

래칫 현상 및 영구적인 치면 손상

최대 허용 평균 부하 토크

전체 사이클의 평균 토크 ≤ 이 값

스테퍼 적용에서는 초과하기 매우 쉬움 — 스테퍼 토크 리플이 크고 평균 토크를 흔히 과소평가함

내부 비율도 확인하십시오. 미니 시리즈에서 순간 최대 토크 ÷ 정격 토크는 약 2.2–3.1배이고, 기동/정지 피크 토크 ÷ 정격 토크는 약 1.9–2.2배입니다. "피크 토크는 정격의 3–5배를 허용한다"는 일반적인 업계 규칙을 적용하지 마십시오. 특정 모델의 사양서에 기재된 값을 사용하십시오.

4. 입력측 무부하 기동 토크(가장 자주 빠뜨리는 점검 항목)

  • 모터 축이 극복해야 하는 값은 하모닉 감속기 입력부의 무부하 기동 토크(마찰 토크)입니다. 이 값은 입력측 기준으로 정의되므로 모터 토크와 직접 비교합니다. 감속비를 곱하지 않습니다.

  • 결정적인 이유: 하모닉 프레임이 커질수록 입력측 무부하 기동 토크도 커집니다. 이 값이 모터의 가용 토크에 근접하거나 이를 초과하면 모터가 감속기를 돌리지 못하거나 심하게 과열되어 작동합니다. 이는 감속비와 출력 토크에 전혀 좌우되지 않습니다. 소형 스테퍼 모터가 소형 하모닉 프레임만 구동할 수 있는 실제 이유이며, 많은 선정 실패의 근본 원인입니다.

  • 제로 백래시(예압) 사양은 표준 사양보다 마찰 토크가 2–4배 높습니다. 백래시를 거의 0으로 만들려면 추가 모터 토크를 고려하십시오.

  • 정의에 관한 주의 사항: 공개 자료에는 이 매개변수에 대해 서로 상충하는 두 가지 기준이 있습니다. 하나는 마찰 토크를 입력측 값으로 직접 비교하고, 다른 하나는 비교 전에 감속비를 곱합니다. 두 방식의 결론은 자릿수 하나가 다를 정도로 차이가 납니다. 사용 전에 반드시 확인하십시오. 제조업체 사양서의 정의(측정 지점: 입력측 또는 출력측)를 기준으로 삼고, 2차 자료의 공식을 적용하지 마십시오.

5. 모터 운전점: 유지 토크가 아니라 속도-토크 곡선을 사용

유지 토크는 정지 상태의 수치입니다. 선정 시에는 속도-토크 곡선에서 목표 속도에 해당하는 토크를 사용해야 합니다. 일반적인 엔지니어링 실무 기준은 다음과 같습니다.

  • 연속 운전점 ≤ 해당 속도에서 가용한 토크의 70%

  • 과도 피크점 ≤ 해당 속도에서 가용한 토크의 85%

직관에 반할 수 있는 주의 사항: 길이가 긴 소형 프레임 모터(예: 길이 60 mm의 NEMA 17)는 유지 토크가 0.8 N·m에 이를 수 있지만, 회전자 관성과 인덕턴스가 더 높아 400 rpm에서의 토크는 표준 길이 NEMA 23보다 훨씬 낮을 수 있습니다. 플랜지 공간을 절약하는 대신 동적 성능을 잃게 됩니다.

6. 환산 관성과 공진 회피

모터 축으로 환산된 부하 관성은 J_reflected = J_load ÷ i²이며, 여기서 i는 감속비입니다. 개루프 스테퍼 시스템에서는 엄격한 관성 매칭이 필요한 경우가 드물지만, 공진은 피해야 합니다. 마이크로스테핑을 높게 설정하고 감속비가 높으면 시스템의 고유 주파수가 드라이브 주파수 범위에 들어갈 수 있으며, 스텝 손실과 가청 소음으로 나타납니다. 해결 방법: 공진 대역을 피하거나, 댐핑 또는 관성 디스크를 추가하거나, 폐루프 스테퍼로 전환합니다.

7. 분해능과 반복 정밀도는 별도로 계산

분해능(이론값) = 스텝각 ÷ 감속비 ÷ 마이크로스텝 설정값

반복 정밀도(보증할 수 있는 값) = 백래시 + 스테퍼 자체의 위치 결정 오차 + 히스테리시스를 합산한 값

분해능은 정확도가 아닙니다. 마이크로스텝 설정을 매우 높게 하더라도 개루프 스테퍼의 실제 위치 오차는 풀스텝의 약 ±5% 수준입니다. 코깅 토크 변동과 자기 비선형성에 의해 제한됩니다.

8. 수명과 발열

플렉스 스플라인의 피로 수명이 하모닉 감속기 전체 수명의 상한을 결정하며, 부하 스펙트럼에 따라 달라집니다. 순간적인 피크 초과 부하로 치근에 피로 균열이 시작되어 수백 시간 이내에 고장 날 수 있습니다.

웨이브 제너레이터 베어링의 허용 입력 속도를 초과하지 마십시오. 미니 시리즈의 경우 SHD-03/05는 10,000 rpm, SHD-08/11은 8,500 rpm을 허용하며, 허용 평균 속도는 이보다 낮은 3,500–6,500 rpm입니다.

그리스는 두 번째로 큰 고장 원인입니다. 스테퍼 모터의 연속 운전에서 발생하는 열이 플랜지를 통해 전달되어 그리스 수명을 크게 단축합니다.

정격 전류로 구동되는 스테퍼 모터는 온도가 80 K 상승할 수 있으며, 열 고장은 보통 20–40분 작동한 뒤에야 나타납니다. 짧은 벤치 테스트에서는 드러나지 않습니다.


계산 예: NEMA 17과 100:1 하모닉 드라이브

회전당 200스텝(스텝각 1.8°)인 모터로 100:1 하모닉 감속기를 구동하는 경우:

마이크로스텝 설정

회전당 출력 스텝 수

등가 출력 스텝 각도

참고

풀스텝

20,000

0.0180° (64.8")

이미 대부분의 기계적 정확도 요구사항보다 우수함

1/4 마이크로스텝

80,000

0.0045° (16.2")

HONPINE 미니 하모닉 드라이브의 20" 백래시 수준에 근접

1/16 마이크로스텝

320,000

0.001125° (4.05")

분해능이 이미 백래시보다 작음 — 마이크로스텝을 더 세분화해도 실질적인 이점이 없음

1/32 마이크로스텝

640,000

0.00056° (2.03")

수치상으로는 인상적이지만, 정확도는 백래시와 스테퍼 자체의 오차에 좌우됨

이 표에서 중요한 결론은 분해능 목표는 쉽게 충족할 수 있지만, 성공 여부는 반복 정밀도가 좌우한다는 것입니다. 이론 분해능이 이미 4 arcsec이고 감속기 백래시가 20 arcsec인 경우 마이크로스텝 설정을 높여도 실제 성능은 개선되지 않습니다. 비용은 더 높은 마이크로스텝 설정이 아니라 백래시 등급에 투자해야 합니다.

실제 취약점: 감지되지 않는 고장

고장 신호가 발생하지 않는 두 가지 고장 모드

1. 개루프 스텝 손실. 과부하, 과도한 가속 또는 공진이 발생하면 스테퍼 모터가 스텝을 놓칩니다. 피드백이 없으므로 위치 정보가 사라지지만 시스템은 여전히 올바른 위치에 있다고 판단합니다.

2. 하모닉 래칫 현상. 출력 토크가 순간 허용값을 초과하면 플렉스 스플라인에서 래칫 현상이 발생해 치면이 영구적으로 손상되고, 이후 비정상 소음과 정확도 저하로 나타납니다.

두 현상이 겹치면 아무런 신호 없이 고장이 발생하며, 보통 제품이나 가공물이 폐기된 뒤에야 발견됩니다.

세 가지 엔지니어링 원칙

  • 엔코더가 있는 폐루프 스테퍼를 사용하십시오. 감지되지 않는 고장을 없애는 가장 직접적인 방법이며, 추가 비용은 단 한 번의 생산 로트 사고 비용보다 훨씬 낮습니다.

  • 순간 최대 허용 토크를 기준으로 최대 충격 토크에 대해 기계적 안전 계수 ≥1.5–2를 확보하십시오.

  • 정상 상태뿐 아니라 가속 토크, 외부 하중, 편심 하중, 조립 응력을 모두 포함해 최악 조건을 엄밀히 계산하십시오.

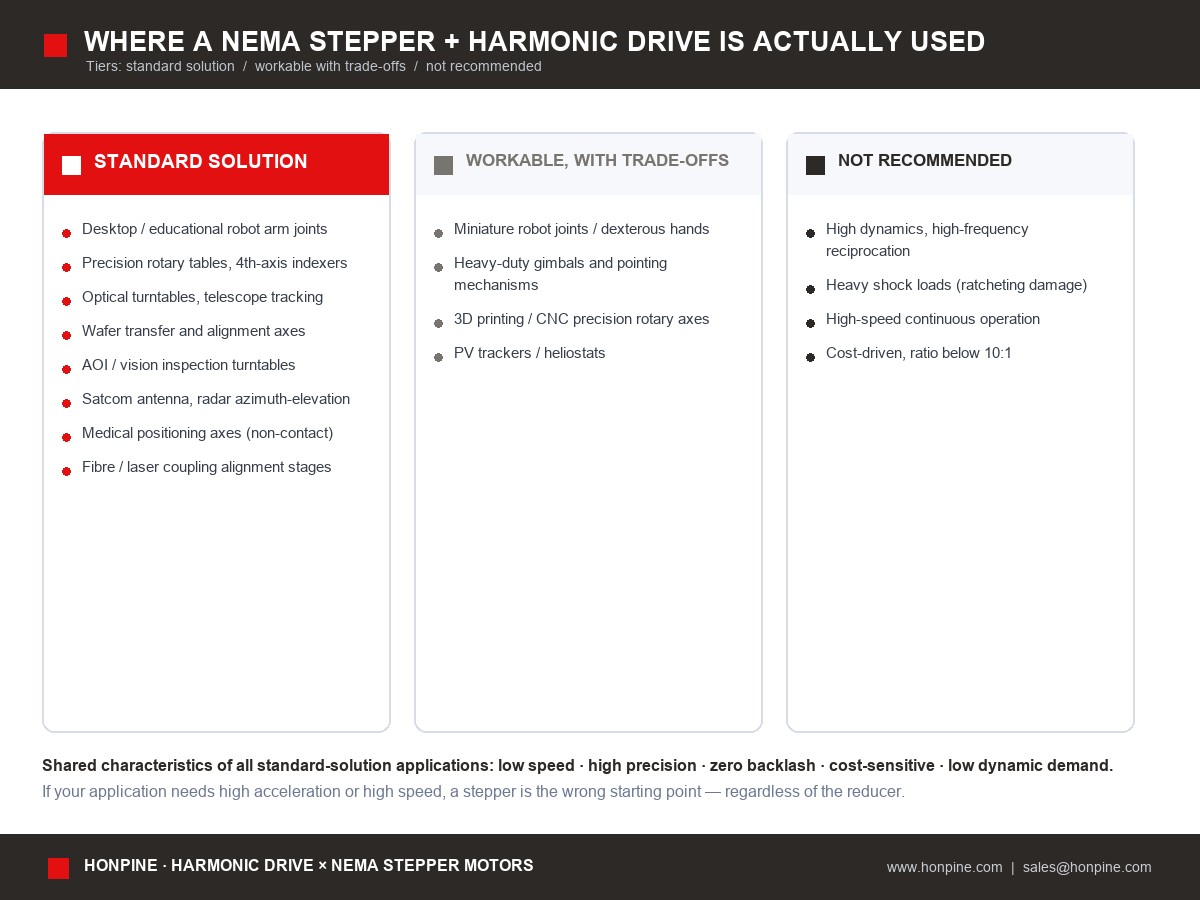

이 조합의 실제 적용 분야

등급

적용 분야

적합하거나 부적합한 이유

★

데스크톱/교육용 로봇 팔 관절

전형적인 조합: NEMA 17 + 30:1 하모닉 드라이브, 출력 약 2 N·m, 백래시 ≤2 arcmin, 전체 길이 약 60 mm급. 정밀도와 비용 모두 수용 가능하며 동적 요구사항이 낮음

★

정밀 회전 테이블/4축 인덱서

인덱싱은 전형적인 '저속 + 고강성 + 제로 백래시' 요구사항으로, 하모닉 드라이브의 강점과 정확히 맞으며 스테퍼의 인덱싱 명령에도 자연스럽게 부합함

★

광학/광전 턴테이블, 망원경 추적

미세한 분해능과 백래시 데드존이 없는 저속 연속 추적에 적합하며, i²를 통해 반영된 부하 관성은 모터에 매우 유리함

★

반도체 웨이퍼 이송/경부하 정렬 스테이지

클린룸에서는 저속·경부하에서 제로 백래시와 높은 반복 정밀도가 요구됨 — 미니 하모닉 드라이브에 가장 적합한 조건

★

자동 광학 검사(AOI)/비전 검사 턴테이블

위치 정확도가 속도가 아닌 백래시에 좌우되는 이동-정지-촬영-인덱싱 사이클에 적합하며, 비용에 민감함

★

위성 통신 안테나/레이더 방위각-고각 구동 장치

셀프록킹과 제로 백래시가 필요한 저속·고토크 추적에 적합하며, 전원 차단 시 유지력은 스테퍼의 홀딩 토크로 일부 확보 가능

★

의료 장비 위치 결정 축(비접촉식)

검사 테이블과 스캔 위치 결정에 적합하며, 조용하고 정확하고 인체 접촉력 관련 안전 문제가 없음

★

광섬유/레이저 커플링 정렬 플랫폼

매우 낮은 속도에서 미크론 수준의 정렬 — 분해능 여유가 충분한 전형적인 사례

△

소형 로봇 관절/정교한 손

SHD-03/05와 같은 가장 작은 프레임에서는 적용 가능하지만, 사람 손 크기 수준의 응용에는 마이크로 브러시리스 모터와 마이크로 하모닉 드라이브 또는 다이렉트 드라이브가 더 적합한 경향이 있음

△

중하중 짐벌/지향 메커니즘

적용 가능하지만, 동적 지향 요구가 높을 때는 브러시리스 다이렉트 드라이브가 더 적합함

△

3D 프린팅/CNC 고정밀 회전축

정확도는 충분하지만, 비용에 민감한 설계에서는 유성 기어가 여전히 선호됨. 제로 백래시가 필수 요구사항일 때만 하모닉 드라이브를 사용

△

태양광 추적기/헬리오스탯

감속비 요구사항에는 부합하지만 단가 허용 범위가 낮아 웜 기어 또는 유성 기어가 더 일반적임

✗

고동특성, 고주파 왕복 운동

스테퍼는 높은 가속도와 속도를 구현할 수 없음 — 서보를 선택

✗

큰 충격 하중

플렉스스플라인은 충격에 민감하고 래칫 손상은 영구적임 — RV, 사이클로이드 또는 유성 기어를 선택

✗

고속 연속 운전

웨이브 제너레이터 베어링의 허용 입력 속도에 제한되며, 고속에서는 효율과 수명이 모두 저하됨

✗

낮은 정밀도, 비용 중심(감속비 10:1 미만)

단단 유성 기어를 약 3분의 1 비용으로 사용할 수 있음 — 이 경우 하모닉 드라이브는 과도한 설계임

하모닉-드라이브를-장착한-nema-스테퍼-모터의-응용-분야와-한계

NEMA 모터용 HONPINE 미니 하모닉 감속기

HONPINE 미니 하모닉 감속기는 두 가지 구성으로 제공됩니다. SHD = 햇형, CSF = 컵형입니다. 두 제품 모두 백래시 20 arcsec 사양으로, 대부분의 "일반 산업용 등급" 하모닉 드라이브(3–6 arcmin)보다 우수합니다. NEMA 모터와 조합할 때의 핵심 장점은 백래시가 전체 기계의 정확도를 제한하는 병목이 되지 않는다는 점입니다.

SHD 및 CSF 사양

입력 속도 2,000 rpm에서의 정격 토크(N·m). 표시된 값은 감속비 30 / 50 / 80–100–120 열에 해당합니다.

모델

정격 토크

기동/정지 허용 피크

순간 최대 허용 토크

백래시

무게

허용 입력 속도 최대/평균(rpm)

SHD-03

0.08 / 0.13

0.15 / 0.24

0.25 / 0.50

20"

16 g

10,000 / 6,500

SHD-05

0.23 / 0.38 / 0.50

0.47 / 0.87 / 1.20

0.85 / 1.70 / 2.20

20"

40 g

10,000 / 6,500

SHD-08

0.80 / 1.60 / 2.40

1.60 / 3.10 / 4.60

3.20 / 6.10 / 8.70

20"

61 g

8,500 / 3,500

SHD-11

2.10 / 3.20 / 4.80

4.10 / 7.80 / 10.50

8.20 / 15.0 / 23.0

20"

127 g

8,500 / 3,500

CSF-2.5

0.06 / 0.10

0.13 / 0.21

0.21 / 0.40

20"

5.9 g

7,000 / 3,500

CSF-03

0.06 / 0.11

0.13 / 0.21

0.22 / 0.41

20"

17 g

10,000 / 6,500

CSF-05

0.25 / 0.40 / 0.52

0.50 / 0.90 / 1.35

0.90 / 1.80 / 2.50

20"

42 g

10,000 / 6,500

CSF-08

0.90 / 1.80 / 2.40

1.80 / 3.30 / 4.80

3.30 / 6.60 / 9.00

20"

106 g

8,500 / 3,500

입력 및 출력 코드

코드

의미

NEMA 모터와 함께 사용하는 방법

2XH

모터 직결

NEMA 모터용 첫 번째 선택지 — 클램핑 링이 있는 중공 입력축에 모터 샤프트를 직접 삽입하므로 커플링이나 어댑터 플랜지가 필요 없고 축 방향 길이가 가장 짧음

1U

샤프트 입력

별도의 커플링 또는 어댑터 플랜지가 필요하며, 모터 샤프트를 직접 삽입할 수 없는 경우에 적합

A

출력: 플랜지

부하 플랜지 또는 암에 직접 볼트로 체결

B / C / D / E / U

출력: 샤프트 또는 기타 형식

부하 인터페이스에 따라 선택하고 모델별로 확인

견적 전 확인할 세 가지 사항

  • NEMA 어댑터 플랜지가 기본 액세서리인지 확인하십시오. 2XH 입력은 모터 축을 직접 삽입하지만, 모터 플랜지 쪽에 표준 NEMA 프레임 어댑터가 제공되는지는 확인이 필요합니다. 액세서리입니까, 주문 제작 품목입니까?

  • 각 하모닉 프레임에 권장되는 공식 NEMA 프레임을 확인하십시오. 위 매칭 표는 토크 크기를 바탕으로 추정한 것입니다. HONPINE은 프레임별 공식 적용 표를 제공할 수 있습니다.

  • 모델별 입력측 무부하 기동 토크(마찰 토크)와 측정 기준을 확인하십시오. 이는 점검 항목 4에 필요한 값이며 현재 카탈로그에는 기재되어 있지 않습니다. 측정값은 sales@honpine.com으로 문의하십시오.

빠른 참조

  • 계산 방법(8단계): 인터페이스 → 감속비 → 4단계 출력 토크 → 입력측 기동 토크 → 모터 운전점(유지 토크가 아닌 곡선 기준) → 관성과 공진 → 분해능과 반복 정밀도 별도 계산 → 수명과 발열.

  • 이 조합이 흔한 이유: 하모닉 드라이브가 스테퍼 모터의 세 가지 약점(큰 스텝각, 고속에서의 토크 급락, 정밀한 동력 전달의 부재)을 보완하고 모터 운전점을 저속·고토크의 최적 구간으로 옮깁니다. 사업 측면에서는 고정밀, 저비용, 무튜닝을 결합한 최적의 조합입니다.

  • 가장 큰 위험: 감지되지 않는 고장(오류 신호 없는 스텝 손실과 영구적인 래칫 손상) → 다음 중 하나를 선택하고 빠뜨리지 마십시오. 폐루프 스테퍼 또는 안전 계수 ≥1.5–2.

  • 사용 분야: 데스크톱 및 교육용 로봇 관절, 정밀 회전 테이블과 4축, 광학 및 망원경 회전 테이블, 웨이퍼 이송 및 정렬, AOI 회전 테이블, 안테나 및 레이더 추적, 의료용 위치 결정 축(비접촉식), 파이버 레이저 정렬. 공통 특성은 저속, 고정밀, 제로 백래시, 비용 민감성, 낮은 동적 성능 요구입니다.

  • 자세한 정보 또는 NEMA 공식 적용 표 요청: Website: www.honpine.com | E-mail: sales@honpine.com

출처, 신뢰도 및 면책 고지

출처

신뢰도

이 문서에서 뒷받침하는 내용

HONPINE 미니 하모닉 감속기 카탈로그(SHD / CSF 시리즈)

사양

모든 모델의 정격, 기동/정지 피크, 순간 최대 토크, 백래시, 중량 및 허용 입력 속도, 2XH / 1U 입력 코드와 출력 코드

NEMA 프레임 크기 표(Oriental Motor 스테퍼 프레임 데이터 및 여러 NEMA 스테퍼 제조업체의 공개 사양)

참조 자료

NEMA 8/11/14/17/23/24/34/42의 플랜지, 샤프트 및 일반적인 홀딩 토크 범위

공개된 스테퍼 OEM 선정 가이드

참조 자료

70% / 85% 토크 여유율 관례, 반영 관성 기준, 장형 모터의 고속 토크 저하

공개된 하모닉 감속기 선정 참고 자료

참조 자료

하모닉 단단 감속비 범위 30–160:1, 플렉스스플라인 수명, 고장 모드, 드래그 토크 및 백래시 등급 분류

이 문서의 8단계 매칭 방법, 상호 보완성 평가, NEMA-하모닉 조합 제안 및 약점 분석

분석 자료

위 출처를 종합한 내용이며, 단일 출처에 명시적으로 제시된 내용은 아님

면책 고지

1. HONPINE의 매개변수는 제조업체 카탈로그에 따른 사양 수준의 정보입니다. 카탈로그에는 입력측 무부하 기동 토크와 공식 NEMA 적용 표가 기재되어 있지 않으므로, 이 문서의 매칭 제안은 추정치이며 사용 전에 서면 확인을 받아야 합니다.

2. NEMA 프레임 치수와 유지 토크는 제조업체마다 다른 업계 통상값입니다. 최종 설계는 대상 모터의 사양서를 따라야 합니다.

3. 이 문서는 공개 자료의 정의가 상충하는 한 가지 사안(마찰 토크에 감속비를 곱해야 하는지 여부)을 지적하며 어느 한쪽을 기본값으로 채택하지 않습니다. 해당 매개변수는 매칭 결론에 직접 영향을 미치므로 사용 전에 제조업체와 정의를 확인해야 합니다.

4. 인증, 규정 준수 및 안전 수준에 관한 결론은 공식 발표와 전문 기관의 기준을 따릅니다. 이 문서는 인증의 근거로 사용할 수 없습니다.
