휴머노이드 로봇 손목, 다관절 손 및 머리 관절용 마이크로 하모닉 감속기

휴머노이드 로봇에서 마이크로 하모닉 감속기가 중요한 이유

휴머노이드 로봇은 더욱 콤팩트한 구조, 높은 민첩성, 인간과 유사한 크기를 향해 발전하고 있습니다. 이러한 발전은 관절에 사용되는 구동 시스템에 새로운 요구사항을 제시하고 있습니다.

휴머노이드 로봇의 손목, 다관절 손, 손가락 관절 및 머리 관절은 특히 엄격한 공간 제약을 받습니다. 이러한 구동 시스템은 관절의 크기나 무게를 크게 증가시키지 않으면서 높은 감속비, 낮은 백래시, 높은 토크 밀도 및 정밀한 저속 동작을 제공해야 합니다.

이러한 요구사항에 대응하는 부품이 바로 마이크로 하모닉 감속기입니다.

완성형 로봇 액추에이터와 달리 하모닉 감속기는 고속 모터의 회전을 제어된 고토크 출력 운동으로 변환하는 정밀 구동 부품입니다. 프레임리스 토크 모터, 엔코더 및 베어링과 결합하면 콤팩트한 휴머노이드 로봇 관절의 일부로 구성할 수 있습니다.

따라서 콤팩트한 휴머노이드 로봇 관절을 개발하는 제조업체에게 감속기는 최종 관절의 크기, 정밀도 및 기계적 성능을 결정하는 중요한 요소입니다.

휴머노이드 로봇 손목 관절용 마이크로 하모닉 감속기

휴머노이드 로봇의 손목은 전완과 다관절 손을 연결하며, 일반적으로 손의 무게와 물체를 잡고 조작할 때 발생하는 외부 하중을 모두 지지해야 합니다.

동시에 손목은 비교적 작은 기계적 공간 내에 설치되어야 합니다.

마이크로 하모닉 감속기는 콤팩트한 구동 구조에서 높은 감속비를 구현할 수 있으므로, 비교적 작은 모터로 필요한 출력 토크를 발생시킬 수 있습니다.

또한 낮은 백래시 특성은 작은 각도 조정과 회전 방향 전환을 자주 수행하는 손목 관절에 유용합니다.

일반적인 손목 관절 구조에는 프레임리스 토크 모터, 마이크로 하모닉 감속기, 엔코더 및 크로스 롤러 베어링이 결합될 수 있습니다. 감속기가 중공 구조를 사용하는 경우 케이블과 센서 배선을 중앙 개구부를 통해 통과시킬 수 있어 엔지니어가 더욱 정돈된 내부 구조를 설계하는 데 도움이 됩니다.

따라서 휴머노이드 로봇 손목 애플리케이션에서 감속기의 주요 가치는 콤팩트한 구동 구조, 높은 감속비, 낮은 백래시 및 높은 토크 밀도의 조합에 있습니다.

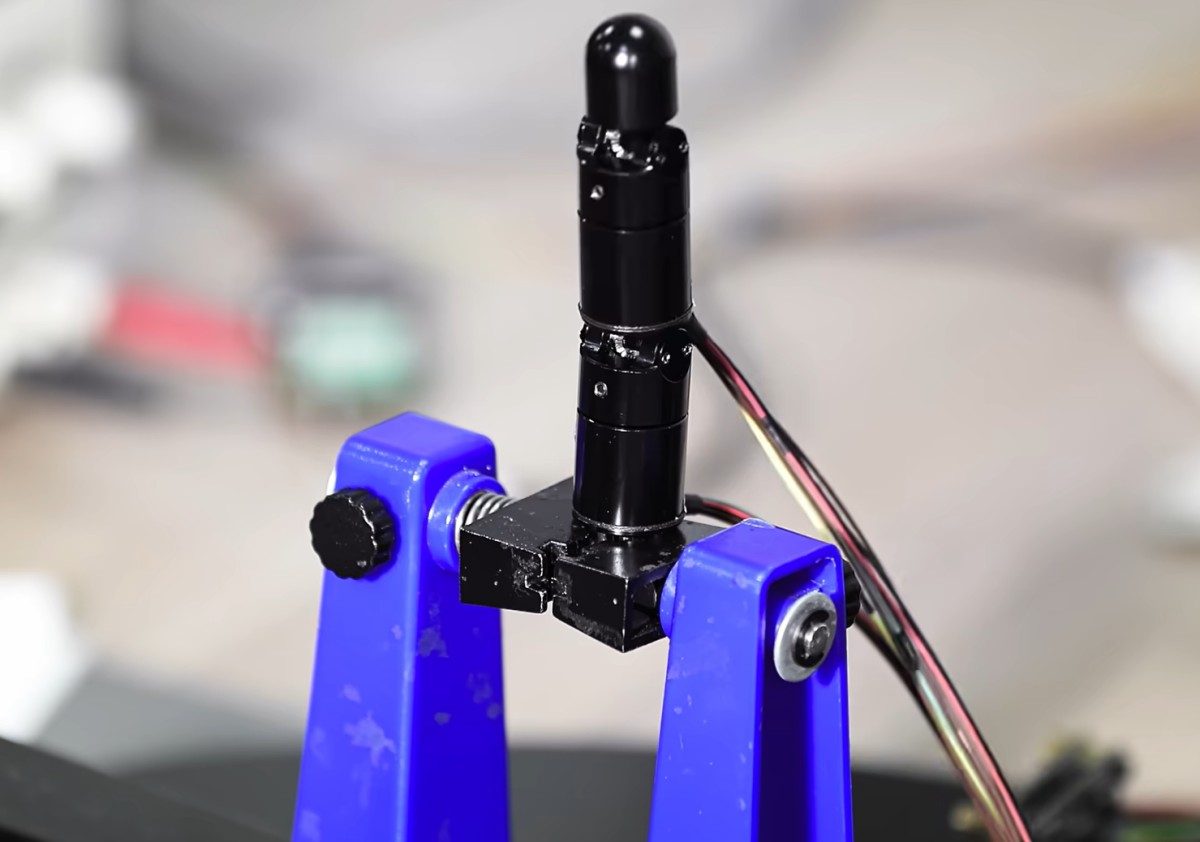

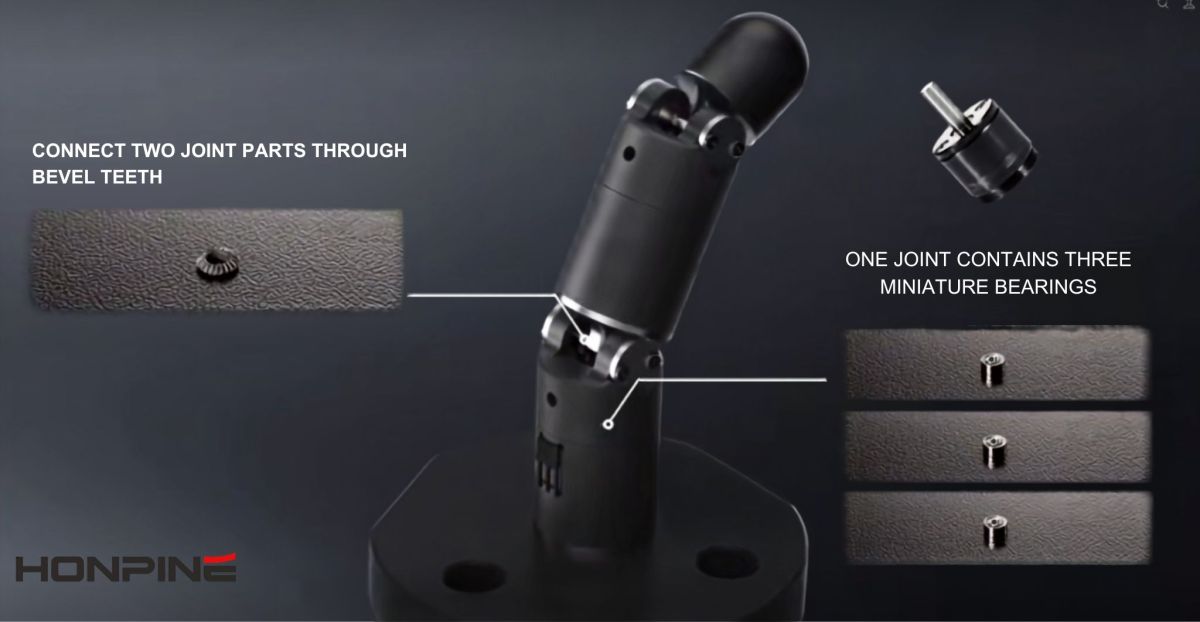

휴머노이드 로봇 다관절 손용 마이크로 하모닉 감속기

다관절 손은 감속기의 소형화에 대해 더욱 높은 요구사항을 제시합니다.

휴머노이드 로봇의 손에는 독립적으로 제어되는 여러 손가락 관절이 포함될 수 있습니다. 각 구동 부품의 크기가 너무 크면 손가락이 더 두껍고 무거워져 전체 손 구조와 인간과 유사한 조작 능력에 영향을 줄 수 있습니다.

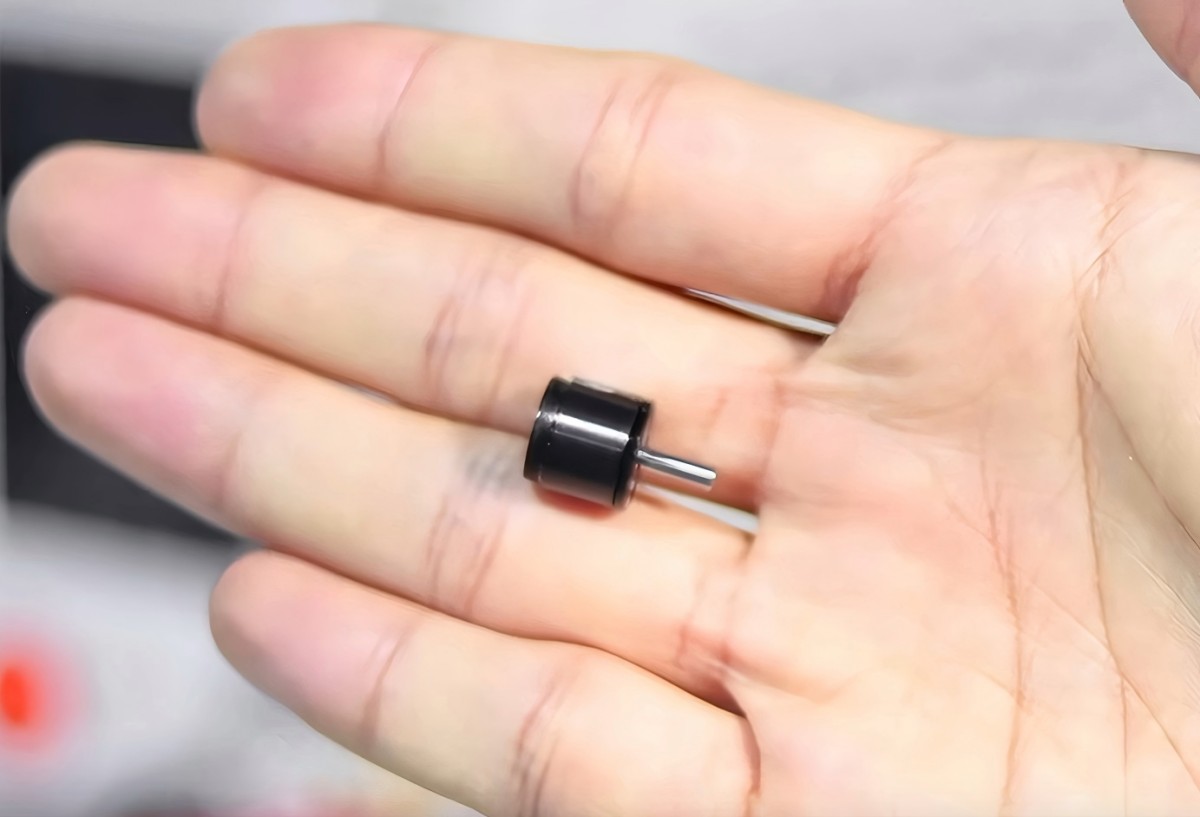

초소형 하모닉 구동 장치는 각각의 손가락 관절에 직접 통합할 수 있습니다.

마이크로 하모닉 감속기는 콤팩트한 회전 구동 구조를 유지하면서 필요한 감속과 토크 증대를 제공합니다.

따라서 설치 공간이 극히 제한된 로봇 손가락 관절에 특히 적합합니다.

로봇 손가락 관절에서 저속 미세 동작이 중요한 이유

휴머노이드 로봇의 다관절 손은 기존 산업용 로봇의 동작과 근본적으로 다른 다양한 동작을 수행합니다.

손가락은 물체와 접촉할 때 천천히 움직이거나, 파지 후 작은 위치 조정을 수행하거나, 조작 중 위치를 지속적으로 조절해야 할 수 있습니다.

이러한 동작에서는 다음과 같은 요소가 더욱 중요합니다:

낮은 백래시, 원활한 구동, 정밀한 위치 결정 및 제어된 저속 동작.

마이크로 하모닉 감속기는 모터와 손가락 관절 사이에 정밀한 기계적 구동을 제공하여 다관절 조작에 필요한 미세 동작을 지원할 수 있습니다.

이는 정밀 파지, 물체 취급, 공구 조작 및 조립과 같은 애플리케이션에 특히 적합합니다.

손가락 관절용 마이크로 하모닉 감속기와 초소형 리드 스크루 비교

초소형 리드 스크루는 일반적으로 메커니즘에 직선 운동이 필요할 때 사용됩니다. 그러나 로봇 손가락 관절은 본질적으로 회전 메커니즘입니다.

리드 스크루는 회전 운동을 직선 운동으로 변환하며, 이 직선 운동을 손가락 회전으로 변환하기 위해 추가 링크나 기계 부품이 필요할 수 있습니다.

반면 마이크로 하모닉 감속기는 직접적인 회전 구동을 제공하며 손가락 관절의 회전축 주변에 배치할 수 있습니다.

따라서 두 기술은 서로 다른 기계적 요구사항에 대응합니다. 초소형 리드 스크루는 직선 구동이 필요한 경우 효과적일 수 있으며, 마이크로 하모닉 감속기는 콤팩트한 정밀 회전 관절에 특히 적합합니다.

휴머노이드 로봇 머리 관절용 마이크로 하모닉 감속기

휴머노이드 로봇의 머리에는 일반적으로 카메라, 깊이 센서 및 기타 인식 부품이 통합됩니다. 이러한 시스템은 콤팩트한 기계 구조 내에서 제어된 팬 및 틸트 동작을 수행해야 합니다.

마이크로 하모닉 감속기는 모터와 머리의 회전 메커니즘 사이에 배치되는 정밀 구동 부품으로 사용할 수 있습니다.

콤팩트한 구조와 낮은 백래시는 카메라 및 기타 센서의 정확한 위치 결정에 도움을 줄 수 있습니다.

물체 추적, 인간과의 상호작용, 시각적 위치 결정 및 환경 인식을 수행하는 휴머노이드 로봇의 경우, 콤팩트한 하모닉 구동 장치는 대형 기어박스 없이 제어된 머리 동작을 구현하는 데 도움이 될 수 있습니다.

휴머노이드 로봇용 마이크로 하모닉 감속기의 주요 장점

휴머노이드 로봇에서 마이크로 하모닉 감속기의 가치는 여러 특성이 함께 작용하는 데서 비롯됩니다.

콤팩트한 구동 구조

초소형 하모닉 감속기는 여러 기어 단계를 사용하지 않고도 비교적 높은 감속비를 구현할 수 있어 구동 시스템이 차지하는 공간을 줄이는 데 도움이 됩니다.

높은 토크 밀도

휴머노이드 로봇의 손목과 손가락 관절은 설치 공간이 제한적입니다. 높은 토크 밀도는 관절의 크기를 불필요하게 증가시키지 않으면서 구동 시스템이 필요한 출력 토크를 전달할 수 있도록 합니다.

낮은 백래시

낮은 백래시는 방향을 자주 전환하거나 작은 각도 조정을 수행하는 관절에 중요합니다. 이는 모터의 움직임과 실제 관절 움직임 사이의 연계성을 향상시키는 데 도움이 될 수 있습니다.

중공축 구성

중공형 하모닉 감속기는 모터 케이블, 엔코더 배선 및 센서 케이블을 위한 중앙 통로를 제공할 수 있어 콤팩트한 휴머노이드 관절 내부의 케이블 배선을 간소화할 수 있습니다.

프레임리스 모터와의 간편한 통합

하모닉 구동의 동축 구조는 프레임리스 토크 모터와 통합하기에 적합합니다. 엔코더 및 베어링과 함께 사용하면 이 부품들은 콤팩트한 관절 구동 어셈블리를 구성할 수 있습니다.

휴머노이드 로봇 관절용 마이크로 하모닉 감속기 선정

가장 작은 감속기가 모든 휴머노이드 로봇 애플리케이션에 가장 적합한 감속기인 것은 아닙니다.

선정 시에는 각 관절의 실제 요구사항을 고려해야 하며, 여기에는 정격 토크, 피크 토크, 출력 속도, 부하 관성, 가속도, 듀티 사이클, 외부 하중 및 사용 가능한 설치 공간이 포함됩니다.

일반적으로 손목 관절은 손가락 관절보다 더 큰 외부 하중을 받습니다. 손가락 관절은 직경, 무게 및 저속 정밀도를 더욱 중요하게 고려합니다. 머리 관절은 콤팩트한 구조, 원활한 동작 및 위치 결정 정확도를 더욱 중요하게 고려할 수 있습니다.

따라서 마이크로 하모닉 감속기는 각 휴머노이드 로봇 관절의 구체적인 작동 조건과 기계적 요구사항에 따라 선정해야 합니다.

결론

휴머노이드 로봇의 발전으로 더욱 작고 고도로 통합된 정밀 구동 시스템에 대한 수요가 증가하고 있습니다.

휴머노이드 로봇의 손목에는 손의 무게와 조작 하중을 처리할 수 있는 콤팩트한 감속기가 필요합니다. 다관절 손과 로봇 손가락 관절에는 손가락을 지나치게 크게 만들지 않으면서 정밀한 저속 동작을 지원할 수 있는 매우 작은 구동 부품이 필요합니다. 휴머노이드 로봇의 머리 관절에는 카메라와 센서의 위치 결정을 위한 콤팩트하고 정확한 구동 장치가 필요합니다.

마이크로 하모닉 감속기는 콤팩트한 구조, 높은 감속비, 낮은 백래시 및 높은 토크 밀도를 통해 이러한 요구사항에 대응합니다.

프레임리스 토크 모터, 엔코더 및 베어링과 결합하면 감속기는 콤팩트한 휴머노이드 로봇 관절의 정밀 구동 핵심 부품으로 사용할 수 있습니다.

휴머노이드 로봇 손목, 다관절 손, 로봇 손가락 관절 및 콤팩트한 머리 메커니즘을 개발하는 제조업체에게 마이크로 하모닉 감속기는 크기, 무게, 백래시 및 토크 밀도가 중요한 설계 요소인 경우에 적합한 정밀 회전 구동 솔루션을 제공합니다.
