PID 제어 마스터하기: 로봇 관절 정밀도의 숨겨진 엔진

2025-11-28

로봇이 파지, 조립, 협업과 같은 정밀한 동작을 수행할 수 있는 능력의 이면에는, 관절 모듈 내부의 안정적인 제어가 결정적인 역할을 합니다. 이러한 모듈이 “stable, accurate, and fast” 제어를 달성하도록 하는 핵심 기술은 바로 PID 제어 알고리즘입니다. PID 파라미터 튜닝을 숙달하는 것은 관절 모듈에 “smart brain”을 장착하는 것과 같으며, 로봇 관절에 사용되는 PID 제어 로직과 튜닝 방법을 깊이 이해할 수 있게 합니다.



PID 제어 알고리즘은 Proportional-Integral-Derivative 제어의 약자로, 산업 자동화에서 가장 널리 사용되는 폐루프 제어 알고리즘 중 하나입니다. 관절 모듈의 실제 동작 상태(예: 위치, 속도 또는 전류)를 목표 상태와 비교하여 오차를 계산하고, P, I, D 구성 요소의 협조 작용을 통해 모터를 조정하는 제어 신호를 출력합니다. 이를 통해 관절이 목표 상태를 향해 정확하게 수렴하도록 구동합니다. 이 세 가지 파라미터는 세 개의 다리로 지탱하는 받침대처럼 작동하며, 함께 모듈의 제어 정밀도를 떠받칩니다.

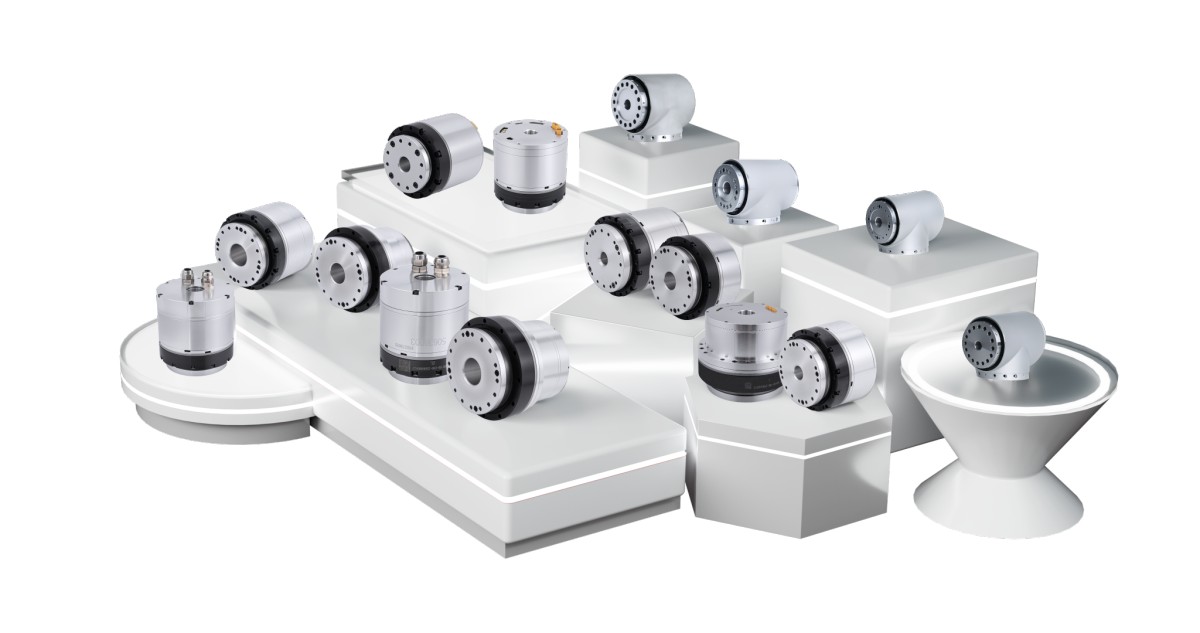

precision dc motor

비례 게인 (P)은 PID 제어의 “basic driving force”를 제공하며, 제어 오차에 직접 반응합니다. 관절의 실제 위치가 목표 위치에서 벗어날 때, P 항은 오차 크기에 비례하는 제어량을 출력합니다: 오차가 클수록 제어 작용이 더 강해집니다. 관절 모듈 응용에서 P는 응답 속도에 직접적인 영향을 미칩니다: 너무 작으면 관절의 움직임이 둔해지고 갑작스러운 명령 변화에 느리게 반응합니다. 적절하게 조정되면 빠른 응답과 신속한 오차 감소가 가능합니다. 그러나 무조건 클수록 좋은 것은 아닙니다—P 게인이 지나치게 크면 “overreaction”을 일으켜 반복적인 오버슈트와 진동으로 이어집니다. 예를 들어 90°로 이동하라는 명령을 받았을 때 실제 위치가 85°와 95° 사이를 오가며 안정화되지 못할 수 있습니다.



적분 게인 (I)은 정상 상태 오차를 제거하는 핵심입니다. 고정밀 시나리오에서는 P 항이 잘 조정되어 있어도 관절이 여전히 약간의 편차를 가진 상태로 안정될 수 있습니다—예를 들어 90° 목표 대신 89.9°에서 안정되는 경우입니다. 이러한 정적 오차는 작동 정확도에 큰 영향을 줄 수 있습니다. I 항은 시간에 따라 오차를 누적하고, 그 편차를 점진적으로 제거하기 위해 지속적으로 보정 제어를 출력합니다. I를 적절히 조정하면 응답 속도도 향상될 수 있지만, 적분 작용이 너무 크면 누적이 지나치게 빨라져 과도한 제어 출력과 심한 진동을 유발하여 시스템 안정성을 해칠 수 있습니다.



미분 게인 (D)은 “stabilizer” 역할을 하며, 주로 오버슈트와 진동을 억제합니다. 관절이 명령에 따라 빠르게 움직일 때, 90°를 지나 92°까지 이동한 뒤 다시 돌아오는 것처럼 “overshoot”가 발생하기 쉽고, 이는 정착 시간을 늘립니다. D 항은 오차 변화의 추세를 예측하고, 관성으로 인한 오버슈트를 상쇄하기 위해 미리 반대 방향의 제어력을 출력합니다. 그러나 D는 신중하게 조정해야 합니다: 너무 작으면 오버슈트를 효과적으로 줄일 수 없고, 너무 크면 센서 노이즈를 증폭시켜 불규칙한 떨림을 일으키거나 심지어 제어 루프를 방해할 수 있습니다.



관절 모듈은 일반적으로 “three-loop nested” PID 구조를 채택합니다: 안쪽에서 바깥쪽 순으로—전류 루프, 속도 루프, 위치 루프입니다. 튜닝은 반드시 “inner loops first, outer loops later” 원칙을 따라야 합니다. 전류 루프는 모터 전류를 직접 제어하여 출력 토크를 결정하며, 가장 기초적인 제어 계층 역할을 합니다. 속도 루프는 전류 루프를 기반으로 회전 속도를 조정하고, 가장 바깥 계층인 위치 루프는 위치 목표를 바탕으로 속도 명령을 생성합니다. 바깥 루프의 안정성은 안쪽 루프에 의존하므로, 전류 루프를 건너뛰고 위치 루프만 조정하면 시스템이 불안정해져 심한 진동이나 응답 상실이 발생할 수 있습니다.



PID 튜닝을 평가하는 핵심 지표에는 정상 상태 오차, 동적 추종 오차, 그리고 오버슈트가 포함됩니다. 정상 상태 오차는 정착 후 정확도를 반영하고, 동적 추종 오차는 이동 중 정확도를 반영하며, 오버슈트는 시스템 안정성과 관련이 있습니다. 이상적으로 고품질 PID 튜닝은 “zero steady-state error, precise dynamic tracking, and minimal or no overshoot”를 달성하여, 관절 모듈이 안정성과 정밀성을 유지하면서도 빠르게 응답할 수 있게 합니다.



PID 튜닝에는 보편적인 공식이 없으며, 각 관절 모듈의 부하 특성과 적용 맥락에 따라 최적화해야 합니다. 그러나 “P는 응답성을 조정하고, I는 정상 상태 오차를 제거하며, D는 시스템을 안정화한다”는 핵심 로직을 숙달하고, “안쪽 루프를 먼저, 바깥 루프를 나중에 조정한다”는 원칙을 따른 뒤, 실제 테스트를 통해 반복적으로 조정하면 관절 모듈 성능을 최적화하고 정밀한 로봇 작업을 위한 견고한 제어 기반을 제공할 수 있습니다.
