탑햇형 하모닉 드라이브 감속기: 혁신적인 설계로 서비스 수명 연장

2025-07-07

그하모닉 드라이브 감속기는 컴팩트한 구조, 큰 감속비, 가벼운 중량, 최소한의 백래시, 높은 전달 정확도를 갖춘 고성능 감속기입니다. 산업용 로봇, 의료 장비, 항공우주, 지능형 제조와 같은 고정밀 분야에서 널리 사용됩니다. 산업용 로봇의 핵심 핵심 부품으로서, 그 성능은 운동 제어 정확도, 작동 안정성, 에너지 효율에 직접적인 영향을 미칩니다. 탑햇형 하모닉 드라이브 감속기는 기존 하모닉 드라이브 감속기를 기반으로 개발되었으며, 강성이 향상되고 수명이 연장되었습니다.

1. 하모닉 드라이브 감속기의 핵심 성능 장점

고품질 하모닉 드라이브 감속기는 고정밀 모션 전달을 가능하게 하여 로봇이 복잡한 작업 중 위치, 속도, 힘을 정밀하게 제어할 수 있도록 하며, 그 결과 효율과 제품 품질을 크게 향상시킵니다. 그 장점은 다음과 같습니다:

고정밀 위치 결정: 거의 0에 가까운 백래시로 정확한 제어 보장
우수한 운동 안정성: 컴팩트한 구조와 부드러운 전달로 진동과 소음 감소
에너지 효율 및 환경 보호: 최적화된 설계로 에너지 소비를 낮추고 효율 향상
장비 수명 연장: 고강도 소재와 구조 설계로 내구성과 신뢰성 향상

2. 기존 고정 방식의 단점

기존 하모닉 드라이브 감속기는 일반적으로 강성 휠에 볼트를 사용하여 고정됩니다. 그러나 장기간 운전 시 볼트 연결은 느슨해지기 쉬워 감속기의 성능을 저하시킬 수 있습니다. 이는 강성 휠과 크로스 롤러 베어링 간 연결 실패로 이어질 수 있으며, 전체 전달 정확도와 안정성을 떨어뜨립니다.

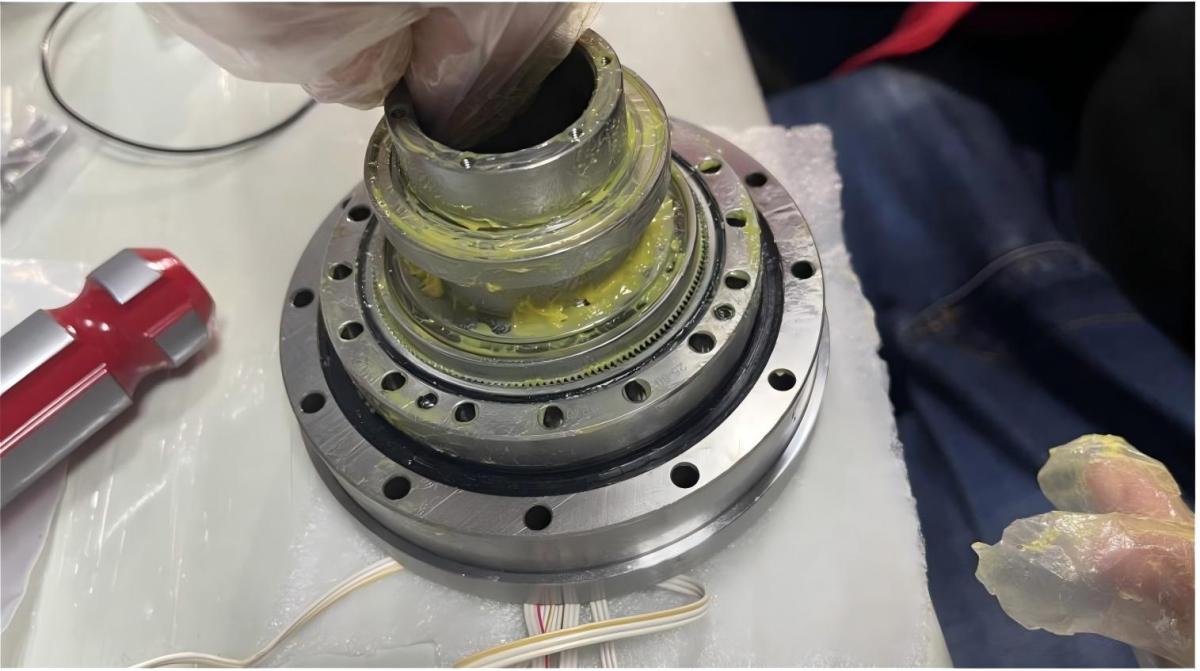

3. 탑햇형 하모닉 감속기의 구조 혁신

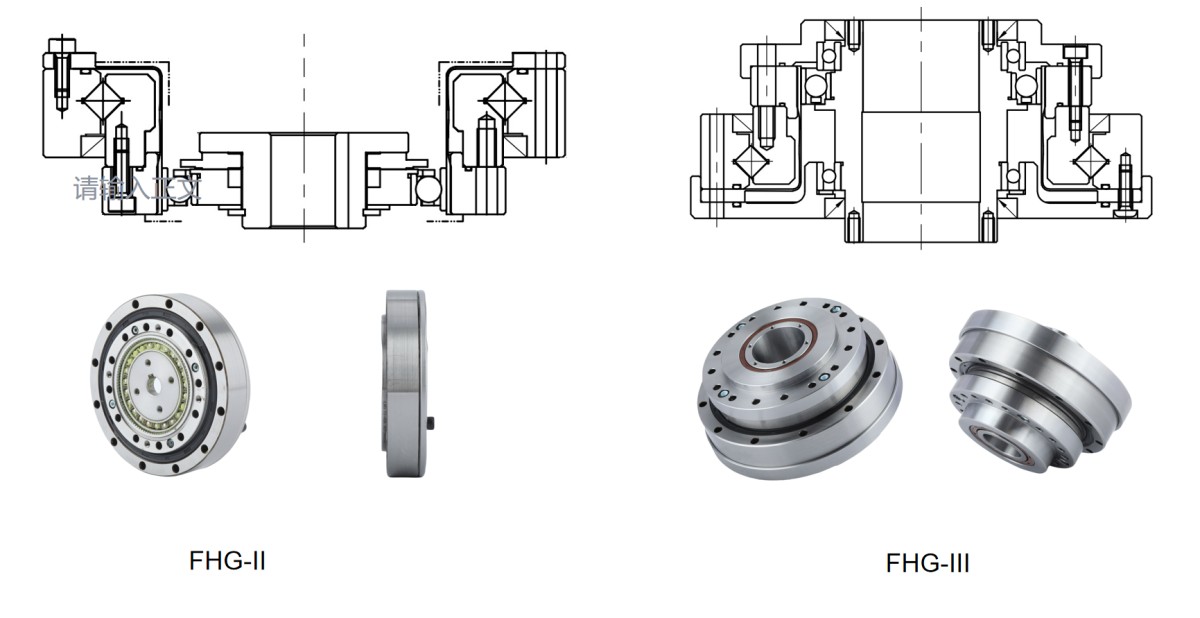

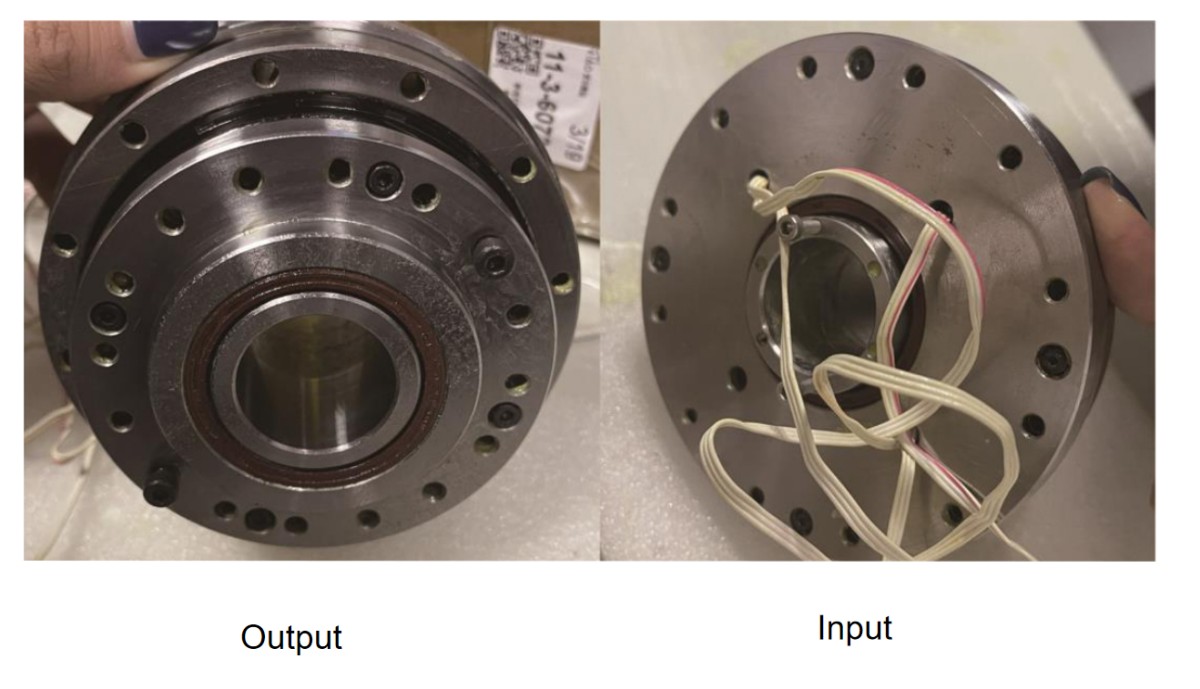

기존 설계의 한계를 해결하기 위해 탑햇형 하모닉 드라이브 감속기가 개발되었습니다. 외관이 "top hat"과 유사하며, 구조와 소재 전반에 걸친 혁신을 통합하여 정확도, 하중 용량, 수명 측면에서 현저한 개선을 제공합니다.

A. 최적화된 플렉시블 휠 설계

플렉시블 휠 (플렉스스플라인)은 하모닉 드라이브 감속기의 핵심 부품입니다. 기존의 박벽 원통형 구조와 비교할 때, 탑햇형은 다음과 같이 최적화되었습니다:

플렉시블 링 설계: 웨이브 제너레이터가 컵 본체에 직접 작용하는 대신 플렉시블 링을 통해 변형을 전달하여 피로 손상을 줄입니다.
수명 연장: 플렉시블 링이 충격 하중을 완충하여 복잡한 작업 조건에서의 내구성을 향상시킵니다
손상 위험 감소: 외부 기어 링에 보다 균일한 응력 분포를 제공하여 기어 마모와 균열 발생을 줄입니다

B. 서포트 링 고정 구조

탑햇형은 기존의 볼트 체결식 강성 휠 연결 대신 서포트 링을 채택하여 크로스 롤러 베어링과의 접촉 면적을 늘림으로써 더 높은 정밀도와 더 안정적인 전달을 실현합니다:

더 견고한 연결과 향상된 안정성
더 큰 접촉 면적으로 충격 저항성 향상
조립 단순화 및 설치 오차 감소

C. 4점 접촉 플렉시블 베어링 설계

플렉시블 휠과 함께 4점 접촉 베어링을 사용하면 하중 지지 면적이 확대되고 하중 용량이 증가하여, 감속기가 더 작은 부피 안에서 더 높은 하중을 처리할 수 있습니다. 이는 고정밀 로봇공학에서 요구되는 컴팩트함과 강성이라는 이중 요구를 충족합니다.

D. 엘라스토머 캐비티 구조

엘라스토머가 충전된 캐비티가 플렉시블 휠에 통합되어 있습니다:

댐핑 및 진동 저감 기능을 제공하여 전체 강도를 향상시킵니다
긴밀한 결합을 보장하기 위해 관통홀 설계를 통해 엘라스토머를 주입합니다
다중 부품 동시 성형을 가능하게 하여 제조 효율성과 일관성을 향상시킵니다

4. 응력 해석을 위한 단순화된 구조

탑햇형 플렉시블 휠의 하부 플랜지는 출력단과 연결되어 있어 원통부보다 훨씬 두껍기 때문에 전체 형상이 복잡합니다. 응력 해석(예: 유한요소법, FEM)을 용이하게 하기 위해 플렉시블 휠 구조는 종종 단순화되어 응력 집중, 피로 지점, 임계 응력 영역을 더 잘 식별할 수 있도록 합니다.
