RV 감속기와 하모닉 감속기 비교: 로봇 관절에 적합한 기어박스 선택 방법

정밀 감속기의 성능은 로봇의 위치 결정 정확도, 강성 및 사용 수명을 좌우하는 중요한 요소입니다.

정밀 감속기는 서보 모터의 고속·저토크 출력을 로봇 관절에 필요한 저속·고토크 운동으로 변환하여 산업용 로봇이 제어되고 반복 가능한 동작을 수행하도록 합니다.

오늘날 사용 가능한 다양한 정밀 동력 전달 솔루션 가운데 RV 감속기와 하모닉 감속기는 산업용 로봇에 널리 사용되는 두 가지 기술입니다.

두 감속기 모두 높은 감속비와 정밀한 동력 전달을 제공하도록 설계되었지만, 기계 구조, 비틀림 강성, 부하 용량, 중량 및 적용 적합성에는 상당한 차이가 있습니다.

로봇 베이스, 어깨 관절, 팔꿈치 관절 및 손목 축에 사용할 기어박스를 선택할 때 이러한 차이를 이해하는 것이 중요합니다.

이 글에서는 기술적 관점에서 RV 감속기와 하모닉 감속기를 비교하고, 각 로봇 관절에 적합한 솔루션을 엔지니어가 선택하는 방법을 설명합니다.

1. RV 감속기와 하모닉 감속기: 구조는 어떻게 다른가요?

RV 감속기와 하모닉 감속기의 근본적인 차이는 기계 구조에서 비롯됩니다.

RV 감속기는 일반적으로 강성 사이클로이드 동력 전달 기구를 사용하는 반면, 하모닉 감속기는 제어된 탄성 변형을 이용해 정밀 감속을 구현합니다.

이러한 작동 원리의 차이는 기계적 성능과 적용 특성에 직접적인 영향을 미칩니다.

RV 감속기는 어떻게 작동하나요?

RV 감속기는 일반적으로 2단 감속 기구를 사용합니다.

1단은 인벌류트 유성 기어 전달 장치로 구성되고, 2단은 사이클로이드 핀 휠 기구를 사용합니다.

작동 중에는 입력 기어가 유성 기어를 구동하고, 유성 기어가 회전 운동을 크랭크축으로 전달합니다.

크랭크축의 편심 운동은 사이클로이드 디스크를 구동하여 주변 핀과 맞물리게 합니다.

이 기구는 높은 감속비를 구현하면서 상당한 출력 토크를 전달합니다.

RV 감속기의 주요 특징 중 하나는 강성이 높은 기계 구조입니다.

사이클로이드 전달 시스템의 여러 접촉점이 하중을 분산시켜 고토크 조건에서 변형에 대한 저항성을 높입니다.

그러나 RV 감속기에는 정밀한 제조와 조립도 필요합니다.

성능은 사이클로이드 치형, 크랭크축, 베어링, 핀 및 기타 동력 전달 부품의 정밀도에 좌우됩니다.

고하중 산업용 로봇에 적용할 경우, 이러한 특성 때문에 높은 강성과 상당한 부하 용량이 필요한 관절에 RV 감속기가 널리 사용됩니다.

하모닉 감속기는 어떻게 작동하나요?

하모닉 드라이브 또는 스트레인 웨이브 기어라고도 하는 하모닉 감속기는 다른 동력 전달 원리를 사용합니다.

일반적인 하모닉 감속기는 다음 세 가지 주요 부품으로 구성됩니다.

웨이브 제너레이터

플렉스스플라인

서큘러스플라인

웨이브 제너레이터는 일반적으로 타원형 캠과 플렉시블 베어링 어셈블리로 구성됩니다.

웨이브 제너레이터가 회전하면 얇은 벽으로 된 플렉스스플라인이 탄성 변형을 일으킵니다.

플렉스스플라인은 타원의 장축 부근에서 서큘러스플라인과 맞물리고 단축 부근에서는 맞물림이 풀립니다.

플렉스스플라인과 서큘러스플라인의 톱니 수가 약간 다르기 때문에 두 부품의 상대 운동으로 높은 감속비가 만들어집니다.

일반적인 서큘러스플라인 고정 구성에서는 플렉스스플라인이 웨이브 제너레이터와 반대 방향으로 천천히 회전합니다.

이 작동 원리를 통해 하모닉 감속기는 작고 가벼운 구조에서 높은 감속비를 구현할 수 있습니다.

또 다른 중요한 장점은 백래시가 매우 작다는 점으로, 정밀한 로봇 동작 분야에 적합합니다.

그러나 플렉스스플라인은 작동 중 반복적인 탄성 변형을 겪습니다.

따라서 피로 강도, 재료 특성, 윤활 상태, 작동 온도 및 적용 토크가 감속기의 사용 수명에 영향을 미칩니다.

강성 사이클로이드 전달 시스템과 달리, 하모닉 감속기는 부하 상태에서 위치 결정 성능을 평가할 때 탄성 비틀림 변형도 고려해야 합니다.

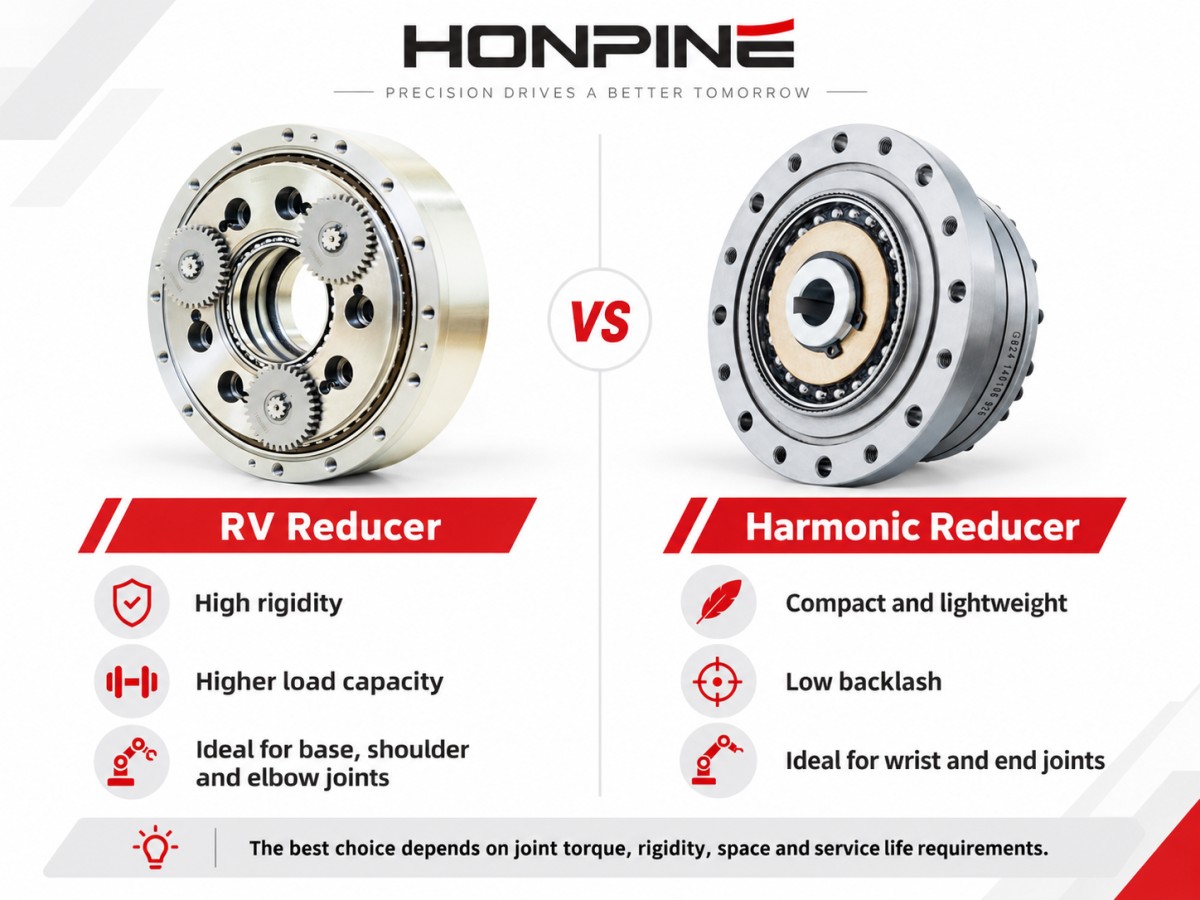

2. RV 감속기와 하모닉 감속기: 주요 성능 차이 5가지

로봇 관절용 정밀 감속기를 선택할 때 엔지니어는 감속비와 정격 토크 외에도 여러 요소를 비교해야 합니다.

특히 다음 다섯 가지 요소를 주의 깊게 살펴봐야 합니다.

위치 결정 정확도 및 정확도 유지 성능

비틀림 강성

토크 용량

사용 수명

동력 전달 효율

위치 결정 정확도와 장기적인 정확도 유지 성능

하모닉 감속기는 백래시가 작은 동력 전달 특성으로 널리 알려져 있습니다.

제품 시리즈, 제조 정밀도 및 측정 조건에 따라 일부 하모닉 감속기는 매우 높은 전달 정확도를 구현할 수 있습니다.

작고 가벼운 설계와 낮은 로스트 모션 덕분에 정밀 위치 결정이 필요한 응용 분야에 특히 적합합니다.

그러나 백래시가 작다고 해서 위치 결정 오차가 전혀 없는 것은 아닙니다.

비틀림 변형, 전달 오차, 히스테리시스 및 외부 하중은 모두 실제 출력 위치에 영향을 줄 수 있습니다.

시간이 지나면서 피로, 마모 및 동력 전달 특성의 변화가 성능에 영향을 줄 수도 있습니다.

RV 감속기 역시 높은 위치 결정 정확도와 낮은 백래시를 제공합니다.

강성이 높은 사이클로이드 전달 구조는 상당한 부하에서도 안정적인 성능을 유지하는 데 유리할 수 있습니다.

그러나 장기적인 정확도 유지 성능은 감속기 설계, 윤활, 부하 조건, 제조 품질 및 유지보수에 따라 달라집니다.

따라서 모든 RV 감속기가 원래의 정확도를 무기한 유지하거나 모든 하모닉 감속기의 정확도가 빠르게 저하된다고 가정하는 것은 부정확합니다.

산업용 로봇에 적용할 때 엔지니어는 대표적인 작동 조건에서 제조업체가 측정한 전달 정확도, 로스트 모션, 히스테리시스 및 사용 수명 데이터를 비교해야 합니다.

비틀림 강성

비틀림 강성은 토크가 가해질 때 동력 전달 시스템이 각도 변형에 저항하는 정도를 나타냅니다.

외력에 견디면서 위치 결정 정확도를 유지해야 하는 로봇 관절에 특히 중요합니다.

RV 감속기는 강성 부품과 사이클로이드 맞물림 구조가 여러 접촉부를 통해 토크를 분산할 수 있어 일반적으로 비틀림 강성이 높습니다.

따라서 로봇 베이스, 어깨 관절 및 그 밖의 고하중 관절에 적합합니다.

하모닉 감속기는 유연한 동력 전달 요소를 사용합니다.

따라서 탄성 변형은 작동 원리상 불가피하게 발생합니다.

상당한 외부 토크가 가해지면 이러한 변형이 출력부의 각 변위로 이어질 수 있습니다.

다만 두 감속기 유형의 실제 비틀림 강성은 제품 크기, 설계, 작동 토크 및 제조업체 사양에 따라 달라집니다.

따라서 엔지니어는 모든 RV 및 하모닉 감속기에 동일하게 적용되는 강성 비율을 가정하지 말고 공개된 토크-변위 곡선을 비교해야 합니다.

토크 용량과 하중 지지 성능

로봇 관절용 감속기를 선택할 때 토크 용량도 중요한 고려 사항입니다.

RV 감속기는 상당한 출력 토크가 필요한 중·고하중 로봇 분야에 흔히 사용됩니다.

기계 구조상 고하중 관절과 상당한 외력이 작용하는 응용 분야에 특히 적합합니다.

하모닉 감속기는 공간 효율이 중요한 작고 가벼운 관절에 주로 선택됩니다.

많은 하모닉 감속기가 비교적 낮거나 중간 수준의 토크가 필요한 분야에 사용되지만, 대형 모델은 상당한 토크를 제공할 수도 있습니다.

따라서 특정 토크 범위를 기준으로 어느 한 기술의 한계를 단정해서는 안 됩니다.

감속기를 평가할 때 엔지니어는 다음 항목을 구분해야 합니다.

정격 토크

반복 피크 토크

최대 순간 토크

허용 모멘트 하중

반경 방향 및 축 방향 하중 용량

이러한 매개변수는 감속기 성능의 서로 다른 측면을 나타내므로 각각 별도로 확인해야 합니다.

사용 수명과 내구성

사용 수명은 감속기의 동력 전달 원리만으로 결정되지 않습니다.

RV 감속기의 경우 기어와 베어링의 피로, 윤활 상태, 접촉 응력, 충격 하중 및 작동 온도가 중요한 요소입니다.

하모닉 감속기는 유연한 부품이 작동 중 반복적으로 변형되므로 플렉스스플라인의 피로가 추가적인 주요 고려 사항입니다.

두 감속기 유형 모두 올바르게 선정하고 지정된 한도 내에서 작동하면 긴 사용 수명을 제공할 수 있습니다.

다만 사용 수명 등급은 제조업체의 시험 조건에 따라 해석해야 합니다.

부하 스펙트럼, 속도, 듀티 사이클, 윤활 및 환경 조건은 실제 성능에 상당한 영향을 줄 수 있습니다.

따라서 한 유형의 감속기가 항상 다른 유형보다 오래 지속된다고 가정해서는 안 됩니다.

동력 전달 효율

RV 감속기와 하모닉 감속기는 모두 효율적인 정밀 동력 전달을 제공할 수 있습니다.

그러나 효율은 감속기 크기, 감속비, 출력 토크, 속도, 윤활 및 온도에 따라 달라집니다.

RV 감속기에서는 여러 기어 맞물림부, 베어링 및 씰로 인해 손실이 발생합니다.

하모닉 감속기에서는 톱니 맞물림, 플렉시블 베어링 작동, 탄성 변형 및 기타 내부 기구로 인해 손실이 발생합니다.

따라서 두 기술의 상대적인 효율은 작동 조건에 따라 달라질 수 있습니다.

에너지 소비나 열 성능이 중요한 경우, 예상 속도와 부하 조건에서 제조업체가 제공하는 효율 곡선을 확인하는 것이 가장 신뢰할 수 있는 방법입니다.

3. 산업용 로봇 관절용 RV 및 하모닉 감속기 선택 방법

로봇 관절용 감속기를 선택하는 기본 원칙은 간단합니다.

기술의 평판만을 기준으로 선택하지 말고 관절의 실제 기계적 요구 사항에 따라 감속기를 선택해야 합니다.

적절한 선정 절차는 토크 요구 사항을 확인한 다음 강성, 정확도, 부하 용량, 설치 공간 및 사용 수명을 검증하는 순서로 진행해야 합니다.

1단계: 필요한 관절 토크 계산

첫 단계는 로봇 관절이 전달해야 하는 토크를 산출하는 것입니다.

작동 중 로봇 관절에는 세 가지 주요 토크 성분이 작용할 수 있습니다.

1. 정적 토크

정적 토크는 주로 로봇 링크, 엔드 이펙터 및 페이로드에 작용하는 중력으로 발생합니다.

이는 질량 분포, 관절 방향, 무게중심과 회전축 사이의 거리에 따라 달라집니다.

2. 동적 토크

회전 부품을 가속하거나 감속할 때 동적 토크가 필요합니다.

단순화한 단일 축 모델에서는 다음과 같이 나타낼 수 있습니다.

T_a = J × α

여기서:

T_a = 가속 토크

J = 등가 관성 모멘트

α = 각가속도

3. 외부 부하 토크

외부 토크는 용접, 가공, 취급 또는 조립과 같은 제조 공정에서 발생할 수 있습니다.

이러한 힘은 관절에 추가 하중을 가할 수 있습니다.

단순화한 회전 시스템의 필요 토크는 다음과 같이 나타낼 수 있습니다.

T_required = T_gravity + T_acceleration + T_external + T_friction

토크 성분은 관절 각도, 운동 방향 및 작동 조건에 따라 달라지므로, 서로 다른 작동 지점의 최대값을 단순히 더하기보다 전체 토크 프로파일을 계산해야 합니다.

그런 다음 등가 작동 토크를 감속기의 정격 토크 및 허용 듀티 사이클과 비교해야 합니다.

피크 토크도 제조업체가 지정한 한도 이내여야 합니다.

하중의 불확실성, 작동 조건, 충격 하중 및 해당 제조업체의 권장 사항에 따라 적절한 설계 여유를 설정해야 합니다.

2단계: 로봇 관절 위치에 맞는 감속기 유형 선정

일반적인 6축 산업용 로봇은 6개의 회전 관절로 구성됩니다.

각 관절은 기계적 하중이 다르며 크기, 중량 및 강성 요구 사항도 서로 다릅니다.

일반적인 다관절 산업용 로봇에는 다음과 같은 구성이 흔히 적용됩니다.

관절 1~3: RV 감속기

처음 세 관절은 일반적으로 다음과 같습니다.

J1: 베이스 회전

J2: 어깨 관절

J3: 팔꿈치 관절

이 관절들은 로봇 구조물과 페이로드의 상당 부분을 지탱하는 경우가 많습니다.

상당한 출력 토크와 높은 기계적 강성이 필요할 수 있습니다.

이러한 이유로 해당 위치에는 RV 감속기가 자주 사용됩니다.

관절 4~6: 하모닉 감속기

손목 관절은 일반적으로 다음과 같습니다.

J4: 손목 회전

J5: 손목 굽힘

J6: 툴 회전

이 관절들은 중량과 설치 공간의 영향을 더 많이 받는 경우가 많습니다.

작고 가벼운 하모닉 감속기를 사용하면 로봇 손목의 질량을 줄이고 기계적 통합성을 높일 수 있습니다.

손목 질량이 줄어들면 상위 관절에 전달되는 하중도 감소할 수 있습니다.

그러나 이 구성이 모든 경우에 적용되는 것은 아닙니다.

일부 산업용 로봇은 페이로드, 로봇 크기, 정밀도 요구 사항 및 제조업체 설계에 따라 다른 동력 전달 구성을 사용합니다.

대형 손목 축에는 RV 또는 다른 기술의 감속기가 사용될 수 있으며, 소형 로봇은 베이스에 가까운 관절에 하모닉 감속기를 사용할 수도 있습니다.

예: 페이로드 20 kg 산업용 로봇의 감속기 선정

페이로드 20 kg을 취급하도록 설계된 6축 산업용 로봇을 살펴보겠습니다.

처음 세 관절은 페이로드뿐 아니라 로봇 자체의 링크와 하위 관절 어셈블리도 지탱해야 합니다.

그 결과 이 관절들의 토크 요구량은 손목 관절보다 상당히 높을 수 있습니다.

이러한 고하중 관절에는 출력 토크 용량과 구조적 강성 측면에서 RV 감속기가 유리할 수 있습니다.

반면 6번 관절은 주로 엔드 이펙터의 회전 방향을 제어합니다.

툴링, 페이로드 관성, 작동 속도 및 외부 공정력에 따라 작고 가벼운 하모닉 감속기가 적합할 수 있습니다.

그러나 페이로드 20 kg만으로 감속기 요구 사항을 결정할 수는 없습니다.

로봇 링크 치수, 무게중심 위치, 가속 프로파일 및 듀티 사이클도 고려해야 합니다.

이 사례는 로봇 관절용 감속기 선정이 단일한 전체 페이로드 등급이 아니라 관절별 하중을 기준으로 이루어져야 하는 이유를 보여 줍니다.

3단계: 하모닉 감속기의 피로 수명 검증

하모닉 감속기는 장기간 작동 시 플렉스스플라인의 피로를 중요하게 고려해야 합니다.

웨이브 제너레이터가 회전하면 플렉스스플라인이 반복적으로 변형됩니다.

많은 작동 사이클이 반복되면서 이 변형은 유연한 부품에 반복 응력을 발생시킵니다.

감속기의 사용 수명은 다음 요소의 영향을 받습니다.

적용 토크와 토크 변동

회전 속도

작동 사이클 수

윤활 품질

온도

충격 하중

플렉스스플라인의 설계와 재료 특성

일부 기계 피로 및 베어링 수명 모델은 하중과 예상 수명 사이의 멱법칙 관계를 사용합니다.

그러나 모든 하모닉 감속기의 사용 수명을 정확히 예측할 수 있는 보편적인 토크-수명 방정식은 없습니다.

실제 관계는 제조업체의 제품 설계, 시험 방법 및 고장 판정 기준에 따라 달라집니다.

따라서 가능한 경우 감속기 제조업체가 공개한 수명 계산 방법을 사용해야 합니다.

4단계: 작동 온도와 윤활 상태 평가

작동 온도는 RV 감속기와 하모닉 감속기 모두의 성능에 영향을 줄 수 있습니다.

하모닉 감속기의 경우 온도 상승이 윤활 상태, 재료 특성 및 피로 성능에 영향을 미칠 수 있습니다.

RV 감속기에서는 온도가 베어링 작동, 윤활유 점도 및 동력 전달 기구 내 접촉 상태에 영향을 줄 수 있습니다.

용접, 주조 및 고온 제조와 같은 까다로운 환경에서는 다음 사항을 확인해야 합니다.

허용 작동 온도

권장 윤활제

열팽창 관련 사항

밀봉 및 환경 보호

유지보수 요구 사항

일부 응용 분야에서는 추가 냉각, 보호 차폐 또는 기타 열 관리 조치가 필요할 수 있습니다.

4. RV 감속기와 하모닉 감속기: 로봇에는 어느 쪽이 더 적합할까요?

RV 감속기와 하모닉 감속기 중 어느 하나가 모든 경우에 더 우수한 것은 아닙니다.

각 기술은 서로 다른 기계적 조건과 작동 조건에서 장점을 발휘합니다.

높은 토크 용량, 기계적 강성 및 상당한 외부 하중에 대한 저항성이 주요 설계 목표라면 RV 감속기가 흔히 선호됩니다.

작은 크기, 경량 구조, 높은 감속비 및 낮은 백래시가 중요하다면 하모닉 감속기가 특히 적합합니다.

산업용 로봇 제조업체의 경우 각 관절의 특성에 따라 적절한 감속기를 선택해야 합니다.

로봇 베이스와 손목 관절의 요구 사항은 거의 같지 않습니다.

마찬가지로 고하중 용접 로봇과 소형 정밀 조립 로봇에는 서로 매우 다른 동력 전달 솔루션이 필요할 수 있습니다.

가장 적절한 엔지니어링 접근법은 관절의 전체 하중 프로파일, 동작 요구 사항, 정확도 목표, 설치 제약 및 예상 사용 수명을 평가하는 것입니다.

5. 결론: 로봇 관절 설계에 적합한 정밀 감속기 선택

RV 감속기와 하모닉 감속기를 단순한 경쟁 기술로만 보아서는 안 됩니다.

많은 로봇 시스템에서 두 감속기는 서로 보완적인 역할을 합니다.

RV 감속기는 고하중 동력 전달과 구조적 강성 측면에서 장점을 제공합니다.

하모닉 감속기는 높은 감속비와 낮은 백래시를 갖춘 소형·경량 정밀 동력 전달을 제공합니다.

로봇 제조업체가 고려해야 할 핵심은 어떤 감속기 기술이 본질적으로 우수한가가 아닙니다.

대신 다음 질문에 답해야 합니다.

로봇 관절에 필요한 것은 무엇이며, 어떤 감속기가 그 요구 사항을 가장 효과적으로 충족할 수 있는가?

엔지니어는 토크, 강성, 위치 결정 정확도, 듀티 사이클, 환경 조건 및 사용 수명 요구 사항을 분석하여 성능, 신뢰성 및 장비 설계 제약 간의 균형을 이루는 정밀 동력 전달 솔루션을 선택할 수 있습니다.
