하모닉 조인트 액추에이터를 선택하는 방법: 로봇 조인트 액추에이터 기술, 선택 및 미래 트렌드에 대한 완전 가이드

인간형 로봇, 협동 로봇, 외골격 로봇, 지능형 자동화 시스템이 계속 발전함에 따라 로봇 관절 액추에이터는 현대 로보틱스에서 가장 중요한 부품 중 하나가 되었습니다. 이는 로봇의 움직임뿐 아니라 정밀도, 부하 용량, 신뢰성 및 전반적인 성능까지 결정합니다.

많은 로보틱스 기업은 처음에 AI 알고리즘, 인지 시스템, 모션 플래닝에 집중합니다. 그러나 프로토타입 개발 과정에서 엔지니어들은 로봇 관절 액추에이터의 성능이 거의 모든 다른 기계 부품보다 최종 제품에 훨씬 더 큰 영향을 미친다는 것을 빠르게 깨닫게 됩니다.

그렇다면 적합한 하모닉 관절 액추에이터는 어떻게 선택해야 할까요? 하모닉 액추에이터와 유성 액추에이터의 차이점은 무엇일까요? 왜 일체형 관절 액추에이터가 인간형 로봇의 선호 솔루션이 되고 있을까요?

이 가이드는 이러한 질문에 답하고, 오늘날의 고급 로봇 관절 액추에이터를 뒷받침하는 핵심 기술을 설명합니다.

로봇 관절 액추에이터란 무엇인가?

로봇 관절 액추에이터는 여러 핵심 부품을 하나의 컴팩트한 패키지에 통합한 고집적 전기기계 유닛입니다. 일반적인 하모닉 관절 액추에이터에는 다음이 포함됩니다:

• 프레임리스 토크 모터

• 하모닉 기어박스

• 고해상도 엔코더

• 서보 드라이브

• 브레이크

• 베어링

• 통합 센서

별도의 모터, 기어박스, 엔코더, 컨트롤러를 각각 필요로 하는 기존 시스템과 달리, 일체형 로봇 관절 액추에이터는 공장에서 조립 및 캘리브레이션이 완료된 상태로 설치할 준비가 되어 있습니다.

이러한 통합 구조는 기계적 복잡성을 줄이고, 개발 주기를 단축하며, 신뢰성을 향상시키고, 유지보수를 간소화합니다.

현재 로봇 관절 액추에이터는 인간형 로봇, 협동 로봇 팔, 의료 로봇, 반도체 장비, 검사 로봇, 자율이동로봇(AMR), 산업 자동화 시스템 등에서 널리 사용되고 있습니다.

로봇 관절 액추에이터가 왜 그렇게 중요한가?

인간형 로봇에서 로봇 관절 액추에이터는 종종 가장 가치가 높은 단일 서브시스템으로, 전체 하드웨어 비용의 상당 부분을 차지합니다.

더 중요한 것은, 이는 로봇의 동작 품질, 위치 정확도, 에너지 효율성 및 장기 신뢰성을 직접적으로 결정한다는 점입니다.

고성능 하모닉 관절 액추에이터는 다음을 제공해야 합니다:

• 높은 토크 밀도

• 낮은 백래시

• 높은 반복 정밀도

• 빠른 동적 응답

• 높은 강성

• 긴 사용 수명

• 낮은 작동 온도

• 안정적인 연속 출력

액추에이터의 성능이 좋을수록 로봇은 정밀 조립, 물체 조작, 검사, 의료 응용 및 동적 이동 작업에서 더욱 뛰어난 능력을 발휘할 수 있습니다.

일체형 하모닉 관절 액추에이터의 장점

1. 고집적 설계

기존 로봇 관절은 기계 조립과 제어 튜닝을 완료하기 전에 엔지니어가 모터, 기어박스, 엔코더, 브레이크, 서보 드라이브를 각각 별도로 조달해야 합니다.

일체형 하모닉 관절 액추에이터는 이러한 모든 부품을 공장에서 이미 캘리브레이션된 하나의 컴팩트한 유닛으로 통합합니다.

이로 인해 엔지니어링 복잡성이 크게 줄어들고, 시운전 시간이 최소화되며, 제품 개발이 가속화됩니다.

2. 중공축 케이블 배선

케이블 관리는 로봇 관절에서 가장 큰 신뢰성 과제 중 하나입니다.

현대적인 로봇 관절 액추에이터는 전원 케이블, 엔코더 케이블, 통신 케이블을 액추에이터 중심부로 직접 통과시키는 중공축 설계를 특징으로 합니다.

외부 배선 방식과 비교했을 때, 이 설계는 다음과 같은 장점을 제공합니다:

• 무제한 연속 회전

• 케이블 마모 감소

• 더 깔끔한 로봇 외관

• 더 낮은 유지보수 비용

• 향상된 장기 신뢰성

여러 회전 관절을 가진 인간형 로봇에서는 중공축 케이블 배선이 표준 설계 요소가 되었습니다.

3. 통합 열 관리

열은 액추에이터의 수명과 연속 작동 성능에 직접적인 영향을 미칩니다.

일체형 하모닉 관절 액추에이터는 프레임리스 모터, 하모닉 기어박스, 서보 전자장치 사이의 열 경로를 최적화하여 열 저항을 낮추고 방열 성능을 향상시킵니다.

더 낮은 작동 온도는 다음과 같은 중요한 이점을 제공합니다:

• 절연 수명 연장

• 윤활제 열화 감소

• 더 높은 연속 토크 출력

• 시스템 신뢰성 향상

• 열 차단 위험 감소

24시간 가동되는 산업용 로봇의 경우, 효율적인 열 관리가 필수적입니다.

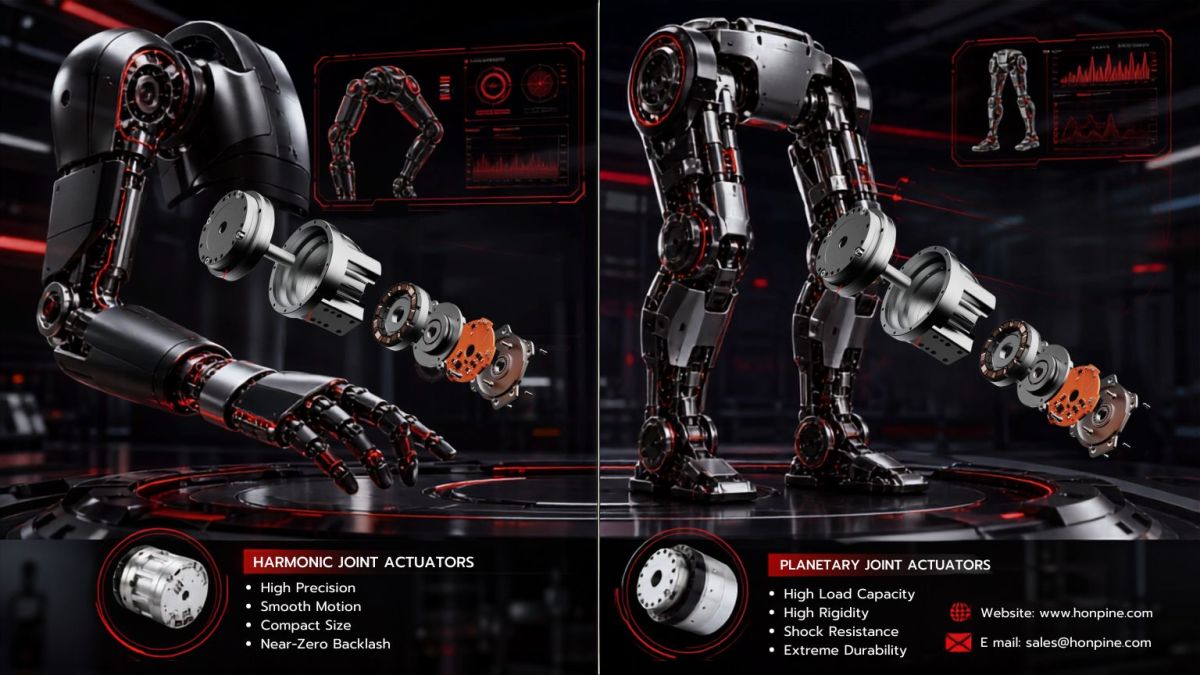

하모닉 관절 액추에이터 vs. 유성 관절 액추에이터

로보틱스에서 가장 흔한 질문 중 하나는 하모닉 관절 액추에이터와 유성 관절 액추에이터 중 무엇을 선택해야 하는가입니다.

답은 전적으로 적용 분야에 따라 달라집니다.

하모닉 관절 액추에이터

하모닉 관절 액추에이터는 탁월한 정밀도와 경량 설계가 필요한 다음과 같은 응용 분야에 이상적입니다:

• 인간형 로봇 팔

• 팔꿈치 관절

• 손목 관절

• 목 관절

• 의료 로봇

• 반도체 자동화

• 정밀 조립 장비

장점은 다음과 같습니다:

• 거의 제로에 가까운 백래시

• 높은 위치 정확도

• 부드러운 동작

• 높은 토크 밀도

• 컴팩트한 크기

• 경량 구조

• 유성 관절 액추에이터

유성 관절 액추에이터는 다음과 같이 더 높은 충격 저항성과 부하 용량이 필요한 응용 분야에 더 적합합니다:

• 고관절

• 허리 관절

• 다리 관절

• 중부하 산업용 로봇

• 외골격 로봇

• 이동형 로봇 플랫폼

장점은 다음과 같습니다:

• 높은 강성

• 우수한 충격 저항성

• 더 큰 부하 용량

• 더 낮은 제조 비용

• 고충격 조건에서 더 나은 내구성

이 때문에 많은 인간형 로봇은 정밀 관절에는 하모닉 관절 액추에이터를, 고부하 관절에는 유성 액추에이터를 사용하는 식으로 두 기술을 함께 결합합니다.

하모닉 관절 액추에이터가 선호되는 선택이 되고 있는 이유는?

인간형 로봇은 경량, 컴팩트, 고효율의 구동 시스템을 필요로 합니다.

더 무거운 액추에이터는 에너지 소비를 증가시키고, 이동성을 저하시켜 모터에 더 큰 요구를 가합니다.

현대의 하모닉 관절 액추에이터는 컴팩트한 패키지 안에서 높은 출력 토크를 제공하여 로봇이 걷고, 계단을 오르고, 동적으로 균형을 잡고, 복잡한 조작 작업을 수행할 수 있게 합니다.

높은 토크 밀도는 또한 엔지니어가 성능을 저하시키지 않으면서 전체 로봇 중량을 줄일 수 있게 합니다.

그 결과, 하모닉 관절 액추에이터는 차세대 인간형 로봇을 가능하게 하는 가장 중요한 핵심 기술 중 하나가 되었습니다.

적합한 로봇 관절 액추에이터를 선택하는 방법？

올바른 로봇 관절 액추에이터를 선택하려면 몇 가지 핵심 요소를 평가해야 합니다.

적용 분야에 따라 선택

로봇의 각 관절은 서로 다른 성능 특성을 요구합니다.

어깨, 팔꿈치, 손목, 고관절, 무릎, 발목은 모두 토크, 속도, 정밀도, 강성, 무게에 대해 서로 다른 요구 사항을 가집니다.

모든 관절에 같은 액추에이터를 사용하는 것은 최적의 성능을 내는 경우가 드뭅니다.

핵심 사양 평가

주요 사양은 다음과 같습니다:

• 토크 밀도

• 반복 정밀도

• 백래시

• 연속 토크

• 피크 토크

• 온도 상승

• 사용 수명

• 보호 등급(IP)

• 통신 프로토콜

이러한 파라미터가 함께 로봇 관절 액추에이터의 장기 성능과 신뢰성을 결정합니다.

통신 및 시스템 통합 고려

현대의 로봇 관절 액추에이터는 EtherCAT, CAN, CANopen과 같은 산업용 통신 프로토콜을 지원해야 합니다.

표준화된 통신은 컨트롤러 통합을 간소화하고, 소프트웨어 개발 시간을 줄이며, 시스템 호환성을 향상시킵니다.

고성능 국산 로봇 관절 액추에이터의 부상

오랫동안 프리미엄 로봇 관절 액추에이터는 수입된 하모닉 드라이브와 서보 기술에 크게 의존해 왔습니다.

오늘날 정밀 제조, 프레임리스 토크 모터, 하모닉 기어박스, 엔코더, 서보 제어의 지속적인 발전으로 국산 하모닉 관절 액추에이터의 성능이 크게 향상되었습니다.

현대적인 국산 솔루션은 우수한 정밀도, 신뢰성, 생산 일관성, 더 짧은 납기를 제공하는 동시에 더 경쟁력 있는 총소유비용을 제공합니다.

로보틱스 제조업체에게 이는 더 큰 공급망 유연성과 더 빠른 상용화를 의미합니다.

왜 더 많은 로보틱스 기업이 일체형 로봇 관절 액추에이터를 선택하고 있는가?

일체형 로봇 관절 액추에이터는 로봇 개발의 모든 단계를 단순화합니다.

엔지니어링 단계에서는 부품 조달을 줄이고 공급업체 간 호환성 문제를 제거합니다.

제조 단계에서는 표준화된 인터페이스가 조립 효율성과 생산 일관성을 향상시킵니다.

운영 단계에서는 통합 열 관리, 중공축 케이블 배선, 공장 캘리브레이션이 유지보수 비용을 줄이고 장기 신뢰성을 향상시킵니다.

차세대 인간형 로봇, 협동 로봇, 산업 자동화 장비를 개발하는 기업에게 일체형 하모닉 관절 액추에이터는 선호되는 솔루션이 되었습니다.

결론

로보틱스가 계속 발전함에 따라 경쟁은 더 이상 모션 성능만으로 결정되지 않습니다. 신뢰성, 제조 가능성, 개발 속도, 수명주기 비용도 equally 중요해졌습니다.

로봇 관절 액추에이터는 모든 로봇 모션 시스템의 기초입니다. 인간형 로봇, 협동 로봇, 의료 로봇, 산업 자동화 장비를 개발하든, 적합한 하모닉 관절 액추에이터를 선택하는 것은 고정밀, 효율적인 동작, 장기 신뢰성을 달성하는 데 필수적입니다.

로봇 플랫폼을 개발 중이거나 다음 프로젝트를 위한 액추에이터 솔루션을 검토하고 있다면, 전체 Robot Joint Actuator Selection Guide, 상세 제품 사양, 엔지니어링 지원을 위해 저희에게 문의해 주십시오. 저희 전문가가 귀사의 적용 분야에 가장 적합한 하모닉 관절 액추에이터를 선택하도록 돕고, 개발 시간을 단축하며, 제품의 시장 출시를 가속화해 드립니다.
