반전 메커니즘용 하모닉 로터리 액추에이터의 토크를 계산하는 방법

안녕하세요, HONPINE 기술 이사인 Theodore Li입니다.

3C 자동화 장비용 하모닉 로터리 액추에이터를 선정할 때 많은 고객분들께서 저희에게 공통된 질문을 하십니다:

"제 뒤집기 메커니즘은 10kg 하중을 180도 회전시켜야 합니다. 하모닉 로터리 액추에이터의 토크는 얼마나 필요합니까?"

이는 정밀 자동화 장비 설계에서 흔히 발생하는 과제입니다.

스마트폰 프레임 뒤집기 기계, PCB 뒤집기 시스템, 전자 부품 조립 장비 및 자동 비전 검사 기계에서 뒤집기 메커니즘은 제한된 설치 공간 내에서 정확하고 안정적인 회전 운동을 달성해야 합니다.

그러나 하중 무게와 뒤집기 각도만 아는 것만으로는 필요한 액추에이터 토크를 결정하기에 충분하지 않습니다.

엔지니어는 또한 무게 중심과 회전축 사이의 거리, 하중 관성 모멘트, 뒤집기 속도, 가속/감속 시간 및 작동 빈도를 고려해야 합니다.

이 글에서는 3C 자동화 뒤집기 메커니즘의 실제 예를 사용하여 하모닉 로터리 액추에이터의 요구 출력 토크를 계산하는 방법을 설명하겠습니다.

3C 자동화의 뒤집기 메커니즘에 토크 계산이 왜 중요한가요?

전자 제조 분야에서 많은 자동화 기계는 생산 공정 사이에 공작물의 방향을 바꾸기 위해 뒤집기 메커니즘을 사용합니다.

일반적인 적용 분야로는 스마트폰 프레임 뒤집기, PCB 핸들링, 카메라 모듈 조립, 다각도 비전 검사 등이 있습니다.

이러한 응용 분야는 서로 다른 모션 요구 사항을 가지고 있습니다.

예를 들어, 스마트폰 프레임 뒤집기 기계는 짧은 사이클 타임 내에 180° 회전을 완료해야 할 수 있는 반면, 정밀 비전 검사 기계는 위치 결정 후 안정성과 반복 정밀도에 더 중점을 둘 수 있습니다.

액추에이터가 충분한 토크를 제공하지 못하면 메커니즘이 요구되는 가속도를 달성하지 못하거나, 과부하 경보를 트리거하거나, 뒤집기 동작을 완료하지 못할 수 있습니다.

반대로, 과도하게 큰 액추에이터를 선택하면 위치 결정 성능을 반드시 향상시키지 못하면서 장비 비용, 무게 및 설치 공간이 증가할 수 있습니다.

따라서 정확한 토크 계산은 자동화 뒤집기 메커니즘용 하모닉 로터리 액추에이터를 선정할 때 필수적인 단계입니다.

뒤집기 메커니즘 토크 계산에 필요한 파라미터는 무엇인가요?

필요한 토크를 계산하기 전에 엔지니어는 회전 질량, 무게 중심 위치, 하중 관성 모멘트, 회전 각도, 모션 시간 및 작동 조건을 확인해야 합니다.

자주 간과되는 두 가지 중요한 요소가 있습니다.

공작물 무게는 총 회전 하중이 아닙니다

스마트폰 프레임의 무게가 0.5kg에 불과하고, 이를 고정하는 지그의 무게가 4kg이라고 가정해 보겠습니다.

토크 계산은 스마트폰 프레임만 고려하는 것이 아니라 전체 회전 어셈블리를 고려해야 합니다.

장착 플레이트 및 어댑터와 같은 추가 회전 부품도 해당되는 경우 고려해야 합니다.

무게 중심 위치가 중요합니다

동일한 질량의 두 하중도 중력 토크가 크게 다를 수 있습니다.

무게 중심이 회전축상에 정확히 위치하면 해당 축에 대한 정적 중력 토크는 0입니다.

그러나 무게 중심이 100mm만큼 오프셋되면 중력은 회전 중에 상당한 토크를 발생시킬 수 있습니다.

따라서 요구 액추에이터 토크를 계산하기 전에 기계적 배치와 무게 중심 위치를 결정해야 합니다.

뒤집기 메커니즘 토크의 주요 구성 요소는 무엇인가요?

수평축을 중심으로 회전하는 뒤집기 메커니즘의 경우, 요구되는 액추에이터 출력 토크는 일반적으로 세 가지 주요 구성 요소를 포함합니다:

중력 토크

가속 토크

마찰 및 기타 저항 토크

일관된 양의 회전 방향을 사용하여 기본 운동 방정식은 다음과 같습니다:

T_out(t) = J_total × α(t) + T_g(t) + T_f(t) + T_ext(t)

여기서:

T_out: 순간 요구 출력 토크 (N·m)

J_total: 출력축 기준 총 관성 모멘트 (kg·m²)

α: 각가속도 (rad/s²)

T_g: 중력에 대응하는 데 필요한 토크 (N·m)

T_f: 마찰 저항 토크 (N·m)

T_ext: 외부 공정력으로 인한 추가 토크 (N·m)

이러한 토크 구성 요소는 방향을 가지고 있습니다.

작동 중에 중력은 움직임의 한 부분에서는 회전을 방해하고 다른 부분에서는 회전을 도울 수 있습니다.

따라서 모든 토크 구성 요소가 같은 방향으로 작용한다고 가정하는 것이 항상 올바른 것은 아닙니다.

예비 사이징을 위해 엔지니어는 보수적인 추정치를 사용할 수 있습니다:

T_estimate = |T_g|max + |T_a|max + |T_f|max + |T_ext|max

이 방정식은 액추에이터 모델을 초기 선별하는 데 유용합니다.

그러나 최종 사이징은 실제 모션 프로파일과 작동 주기 전반에 걸친 순간 토크 요구 사항을 기반으로 해야 합니다.

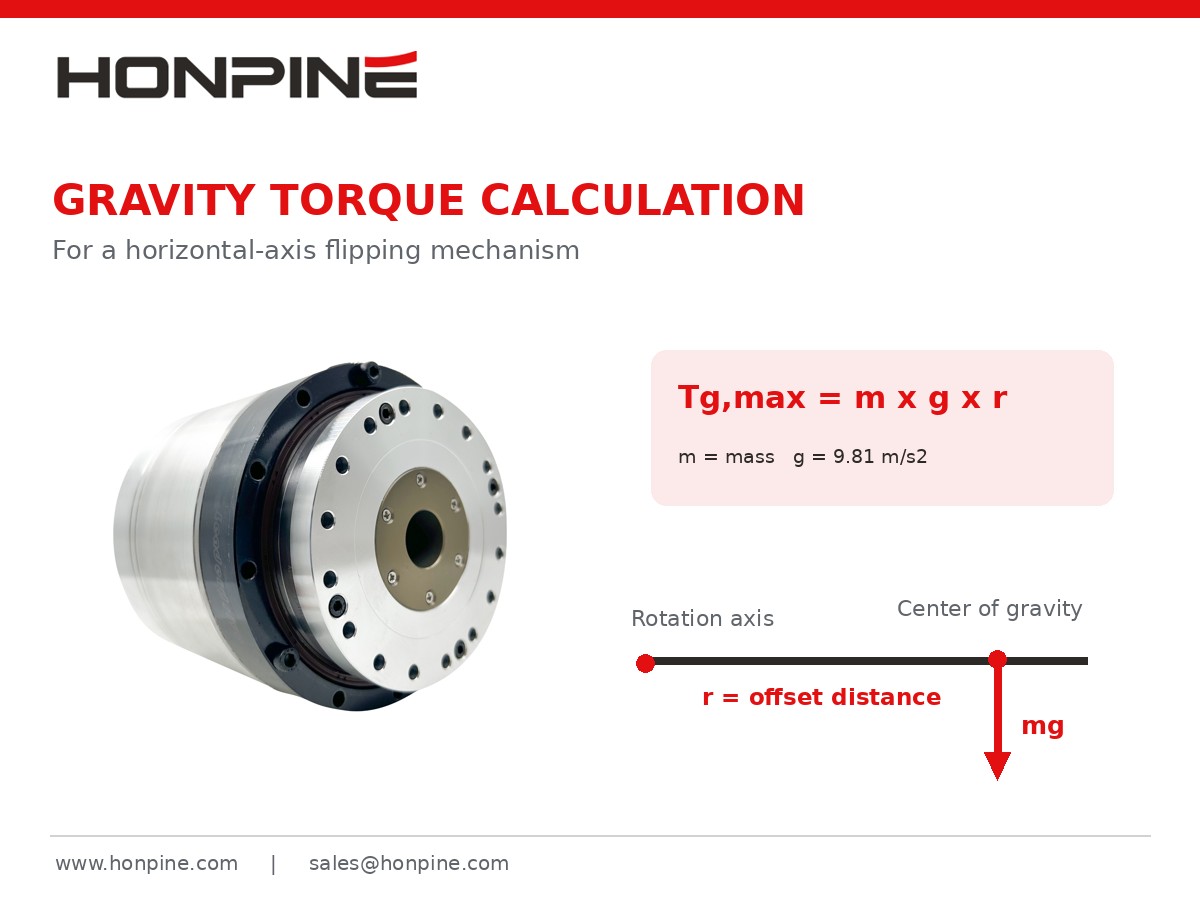

1단계: 뒤집기 메커니즘에서 중력 토크 계산 방법

중력 토크는 수평축 뒤집기 메커니즘을 설계할 때 가장 중요한 요소 중 하나입니다.

하중의 무게 중심이 회전축과 일치하지 않으면 중력은 해당 축을 중심으로 모멘트를 발생시킵니다.

최대 중력 토크는 다음과 같이 계산할 수 있습니다:

T_g,max = m × g × r

여기서:

m: 회전 어셈블리의 총 질량 (kg)

g: 중력 가속도, 약 9.81 m/s²

r: 무게 중심과 회전축 사이의 거리 (m)

거리 r은 무게 중심 오프셋을 나타내며, 액추에이터 출력축 반경이 아닙니다.

예시: 무게 중심 오프셋 100mm인 10kg 하중

스마트폰 프레임 뒤집기 기계의 공작물과 지그의 결합 질량이 10kg이라고 가정해 보겠습니다.

무게 중심은 수평 회전축에서 100mm 떨어진 곳에 위치합니다.

주어진 조건:

총 질량 = 10 kg

무게 중심 오프셋 = 0.1 m

중력 가속도 = 9.81 m/s²

이 값들을 방정식에 대입합니다:

T_g,max = 10 × 9.81 × 0.1

T_g,max = 9.81 N·m

따라서 무게 중심과 회전축을 연결하는 선이 수평일 때 최대 중력 토크는 약 9.81 N·m입니다.

그러나 무게 중심이 회전축의 바로 위 또는 아래에 있으면 정적 중력 토크는 0이 됩니다.

이는 중력 토크가 전체 뒤집기 과정 동안 일정하게 유지되지 않고 회전 위치에 따라 변한다는 것을 보여줍니다.

수직축 회전 메커니즘의 경우, 추가적인 중력 유발 하중 효과가 없다면 중력은 일반적으로 회전축 주위에 직접적인 정적 토크를 생성하지 않습니다.

2단계: 하중 관성 모멘트 계산 방법

중력 토크만으로는 액추에이터를 선정하기에 충분하지 않습니다.

자동화 장비에서 뒤집기 메커니즘은 짧은 시간 내에 빈번하게 가속, 회전 및 감속합니다.

따라서 관성 모멘트도 고려해야 합니다.

관성 모멘트는 각속도 변화에 대한 물체의 저항을 설명합니다.

집중 질량으로 근사할 수 있는 하중의 경우:

J = m × r²

그러나 이 방정식은 점 질량 근사 또는 무게 중심 오프셋으로 인한 관성 기여도를 계산하는 데만 적합합니다.

측정 가능한 치수를 가진 실제 공작물의 경우, 물체 자체의 관성 모멘트도 포함되어야 합니다.

평행축 정리에 따르면:

J_axis = J_cm + m × r²

여기서:

J_axis: 실제 회전축에 대한 관성 모멘트

J_cm: 질량 중심을 통과하는 평행축에 대한 관성 모멘트

m: 하중 질량

r: 질량 중심과 회전축 사이의 거리

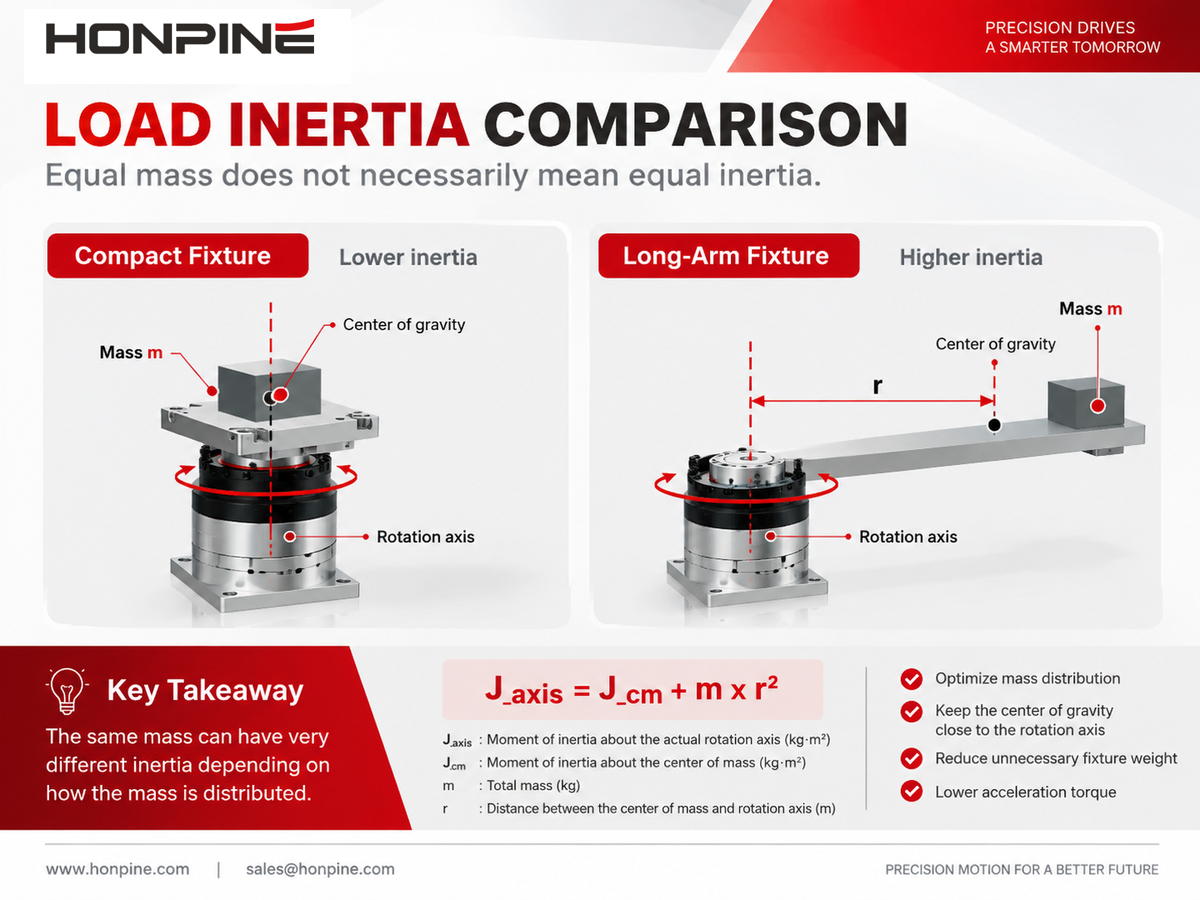

하중 무게만으로 관성을 결정할 수 없는 이유는 무엇인가요?

동일한 총 질량을 가진 두 개의 지그를 고려해 보겠습니다.

첫 번째 지그는 콤팩트한 구조를 가지며 대부분의 질량이 회전축 근처에 집중되어 있습니다.

두 번째 지그는 확장된 구조를 가지며 더 큰 비율의 질량이 회전축에서 더 멀리 위치합니다.

두 지그 모두 질량이 동일하지만, 두 번째 지그는 관성 모멘트가 현저히 더 높을 수 있습니다.

결과적으로 동일한 각가속도를 달성하려면 더 큰 가속 토크가 필요합니다.

복잡한 스마트폰 프레임 지그, PCB 고정 프레임 및 양면 뒤집기 메커니즘의 경우, 엔지니어는 설계된 회전축에 대한 실제 관성 모멘트를 결정하기 위해 SolidWorks 또는 Inventor와 같은 CAD 소프트웨어를 사용하는 것이 좋습니다.

3단계: 가속 토크 계산 방법

뒤집기 메커니즘에 필요한 가속 토크는 주로 총 관성 모멘트와 요구 각가속도에 따라 달라집니다.

공식은 다음과 같습니다:

T_a = J_total × α

목표 각속도와 가속 시간이 알려져 있고 각가속도가 일정하다고 가정하면:

α = ω_max / t_a

여기서:

ω_max: 최대 각속도 (rad/s)

t_a: 가속 시간 (s)

180° 뒤집기 메커니즘이 항상 더 많은 토크를 필요로 하나요?

반드시 그렇지는 않습니다.

뒤집기 각도만으로 최대 요구 토크가 결정되지는 않습니다.

두 기계가 모두 공작물을 180° 회전시킨다고 가정해 보겠습니다:

기계 A는 3초 만에 동작을 완료합니다.

기계 B는 0.6초 만에 동작을 완료합니다.

두 기계 모두 동일한 하중을 가지고 동일한 유형의 모션 프로파일을 사용한다면, 기계 B는 일반적으로 더 큰 각가속도를 필요로 하며 결과적으로 더 큰 가속 토크가 필요합니다.

그러나 최종 결과는 가속 및 감속 단계, 모션 프로파일 및 하중의 방향에도 의존합니다.

짧은 동작의 경우, 등속 구간 없이 삼각형 속도 프로파일을 사용할 수 있습니다.

따라서 뒤집기 각도를 총 동작 시간으로 나누는 것이 각가속도를 직접 제공하지는 않습니다.

4단계: 마찰 토크와 안전 계수를 고려하는 방법

중력 및 가속 토크 외에도 엔지니어는 베어링, 씰 및 기타 기계 부품으로 인한 저항을 고려해야 합니다.

예비 설계 단계에서 마찰 토크는 베어링 사양, 유사한 기계의 측정치 또는 보수적인 엔지니어링 가정을 통해 추정할 수 있습니다.

그러나 실제 구조를 고려하지 않고 모든 메커니즘에 고정된 마찰 비율을 적용하는 것은 바람직하지 않습니다.

어떤 안전 계수를 사용해야 하나요?

엔지니어링 설계는 하중 조건의 불확실성을 고려하기 위해 토크 여유를 포함하는 경우가 많습니다.

예를 들어, 예비 계산에서는 1.5의 계수를 적용할 수 있습니다:

T_design = 1.5 × T_estimate

1.5의 계수는 여기서 단지 예시적인 가정으로만 사용됩니다. 이는 HONPINE 액추에이터의 보편적인 선정 요구 사항이 아닙니다.

잦은 시작/정지, 충격 하중 또는 페이로드의 상당한 변화가 있는 응용 분야에서는 다른 여유 계수가 필요할 수 있습니다.

선택된 액추에이터는 또한 제조업체의 정격 토크, 반복 피크 토크 및 순간 피크 토크 한도를 충족해야 합니다.

중요하게도, 안전 계수는 연속 토크 및 열 계산을 대체할 수 없습니다.

하나의 뒤집기 사이클을 성공적으로 완료하는 액추에이터도 높은 듀티 사이클로 반복 작동하면 과열될 수 있습니다.

실제 예시: 스마트폰 프레임 뒤집기 기계용 하모닉 로터리 액추에이터 선정 방법

3C 자동화 응용 분야를 기반으로 한 완전한 계산 예시를 살펴보겠습니다.

자동화 장비 제조업체가 스마트폰 프레임 뒤집기 기계를 개발 중이라고 가정해 보겠습니다.

기계는 공작물을 고정하기 위해 지그를 사용하고, 수평축을 중심으로 어셈블리를 180° 회전시키기 위해 하모닉 로터리 액추에이터를 사용합니다.

1. 작동 파라미터 정의

회전 질량과 관성 모멘트는 CAD 소프트웨어를 사용하여 결정되었다고 가정합니다.

이 값들은 가상의 값이며 계산 방법을 설명하기 위한 것입니다. 특정 HONPINE 액추에이터 또는 실제 고객 프로젝트의 측정 사양이 아닙니다.

2. 최대 중력 토크 계산

공식을 사용합니다:

T_g,max = m × g × r

대입합니다:

T_g,max = 10 × 9.81 × 0.1

T_g,max = 9.81 N·m

3. 각가속도 계산

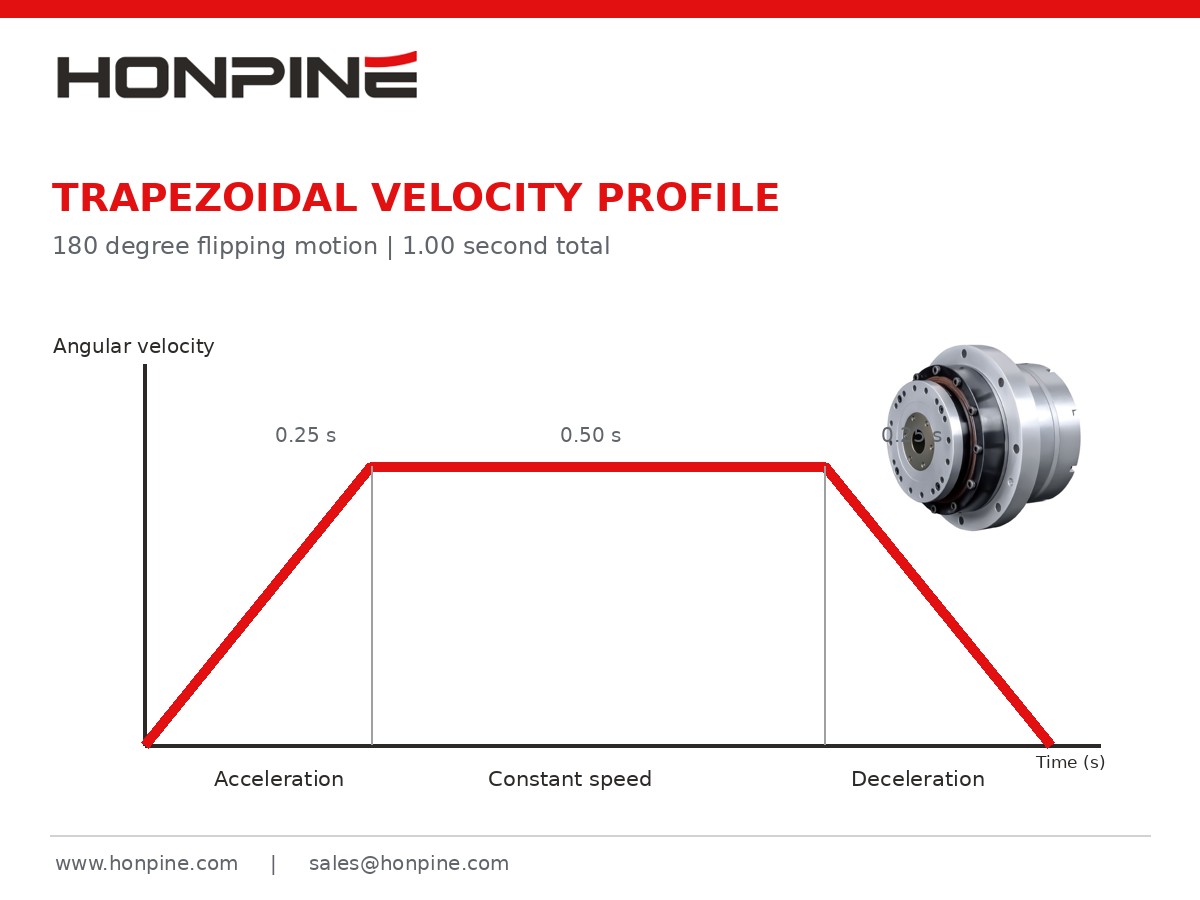

이 예시에서 메커니즘은 대칭 사다리꼴 속도 프로파일을 사용합니다:

가속: 0.25초

등속: 0.50초

감속: 0.25초

먼저 뒤집기 각도를 라디안으로 변환합니다:

180° = π rad

대칭 사다리꼴 속도 프로파일의 경우:

ω_max = θ / (t − t_a)

대입합니다:

ω_max = π / (1.0 − 0.25)

ω_max ≈ 4.189 rad/s

그런 다음 각가속도를 계산합니다:

α = 4.189 / 0.25

α ≈ 16.76 rad/s²

4. 가속 토크 계산

주어진 조건:

J = 0.12 kg·m²

α = 16.76 rad/s²

다음을 사용합니다:

T_a = J × α

T_a = 0.12 × 16.76

T_a ≈ 2.01 N·m

이는 가정된 하중 관성과 관련된 가속 토크를 나타냅니다.

액추에이터 내부 부품의 추가 관성은 아직 포함되지 않았습니다.

5. 요구 피크 출력 토크 추정

예비 액추에이터 선정을 위해 최대 중력 토크, 가속 토크 및 가정된 마찰 토크를 보수적으로 더합니다.

T_estimate = 9.81 + 2.01 + 0.5

T_estimate = 12.32 N·m

다음으로, 예시적인 설계 여유를 적용합니다:

T_design = 12.32 × 1.5

T_design = 18.48 N·m

계산 결과는 아래에 요약되어 있습니다.

이러한 가정된 조건에서 약 18.5 N·m을 초기 피크 출력 토크 스크리닝 목표로 사용할 수 있습니다.

그러나 정격 토크가 18.5 N·m 이상인 액추에이터를 선택한다고 해서 자동으로 적합성이 보장되는 것은 아닙니다.

계산은 보수적인 토크 합산을 사용하며 내부 회전 관성, 각도별 개별 토크 성분의 방향 또는 반복 작동 중 열 부하를 완전히 고려하지 않습니다.

최종 선정에는 반복 피크 토크, 연속 정격 토크, 작동 속도 및 실제 듀티 사이클을 확인해야 합니다.

하모닉 로터리 액추에이터 선정에 피크 토크만으로는 왜 충분하지 않은가요?

실제 3C 자동화 장비에서 단일 뒤집기 동작은 전체 작동 주기의 일부만을 나타냅니다.

예를 들어, 스마트폰 프레임 뒤집기 기계는 분당 20회 이상의 뒤집기 작업을 수행할 수 있습니다.

액추에이터는 가속, 회전, 감속 및 위치 유지를 반복할 수 있습니다.

피크 토크 요구 사항이 충족되더라도 잦은 작동은 상당한 열 부하를 발생시킬 수 있습니다.

따라서 엔지니어는 RMS 토크라고도 하는 제곱 평균 제곱근 토크를 평가해야 합니다.

T_RMS = √[(Σ T_i² × t_i) / (Σ t_i)]

여기서:

T_i: 각 작동 단계의 토크

t_i: 각 단계의 지속 시간

n: 전체 작동 주기의 단계 수

계산에는 정지 기간을 포함한 완전한 전진 및 복귀 주기가 포함되어야 합니다.

기계식 브레이크가 없는 액추에이터의 경우, 중력에 대항하여 정지 위치를 유지하려면 지속적인 모터 토크가 필요하고 추가 열이 발생할 수 있습니다.

모터 측 RMS 토크는 출력 측 RMS 토크와 반드시 동일하지는 않습니다. 변환에는 전달비, 효율, 내부 손실 및 액추에이터 사양을 고려해야 합니다.

따라서 피크 토크와 연속 열 성능은 별도로 확인해야 합니다.

토크 외에 확인해야 할 다른 파라미터는 무엇인가요?

1. 출력 베어링 하중 용량

많은 뒤집기 메커니즘에서 공작물과 지그는 구동 토크 이상을 발생시킵니다.

또한 액추에이터의 출력 베어링에 레이디얼 하중, 축방향 하중 또는 전도 모멘트를 가할 수 있습니다.

이는 대형 PCB 지그, 스마트폰 프레임 핸들링 메커니즘 및 편심 툴링에 특히 중요합니다.

엔지니어는 다음을 확인해야 합니다:

허용 레이디얼 하중

허용 축방향 하중

허용 전도 모멘트

출력 베어링 강성

구동 토크와 베어링 전도 모멘트는 서로 다른 기계적 요구 사항이며 상호 교환 가능한 파라미터로 취급해서는 안 됩니다.

2. 비틀림 강성 및 위치 결정 정밀도

비전 검사 및 정밀 조립 응용 분야의 경우, 액추에이터는 공작물을 회전시킬 뿐만 아니라 정지 후에도 안정적인 위치를 유지해야 합니다.

하모닉 로터리 액추에이터의 비틀림 강성은 하중 하에서 각도 변형에 영향을 미칩니다.

편심 하중이 상대적으로 큰 경우, 엔코더가 지시된 위치에 도달했음을 나타내더라도 기계적 출력에서 탄성 변형이 여전히 발생할 수 있습니다.

따라서 고정밀 뒤집기 시스템은 비틀림 강성, 출력 측 위치 결정 정밀도, 반복 정밀도 및 전체 장착 구조의 강성을 고려해야 합니다.

3. 출력 속도 및 뒤집기 사이클 타임

고속 뒤집기 응용 분야의 경우 최대 출력 속도도 또 다른 중요한 고려 사항입니다.

계산 예시에서:

ω_max = 4.189 rad/s

각속도를 회전 속도로 변환합니다:

n = (ω_max × 60) / (2π)

n ≈ 40 rpm

따라서 선택된 액추에이터는 해당 토크 및 작동 요구 사항을 충족하면서 출력에서 약 40rpm을 지원해야 합니다.

정적 토크 사양만으로는 모델 선정에 충분하지 않습니다.

4. 정전 시 하중 유지 능력

편심 하중이 있는 수평 뒤집기 축의 경우, 전원이 차단되면 중력으로 인해 의도치 않은 회전이 발생할 수 있습니다.

하모닉 드라이브 메커니즘은 높은 감속비를 제공하지만, 자동으로 안정적인 자동 잠금 장치로 간주되어서는 안 됩니다.

기계가 정전 또는 비상 정지 중에 공작물을 안전하게 유지해야 하는 경우, 설계는 기계의 위험 평가에 따라 기계식 브레이크, 잠금 메커니즘, 카운터밸런스 또는 다른 보호 조치를 요구할 수 있습니다.

3C 뒤집기 장비용 HONPINE 하모닉 로터리 액추에이터를 선택하는 방법은 무엇인가요?

HONPINE은 콤팩트한 구조, 제어된 위치 결정 및 적절한 출력 토크가 필요한 정밀 모션 응용 분야를 위한 통합 하모닉 로터리 액추에이터를 제공합니다.

별도의 서보 모터, 하모닉 감속기, 커플링 및 피드백 시스템으로 구성된 기존의 배치 방식과 비교할 때, 통합 하모닉 로터리 액추에이터는 기계적 인터페이스 수를 줄이고 장비 조립 및 시운전의 특정 측면을 단순화할 수 있습니다.

스마트폰 프레임 뒤집기 기계, PCB 뒤집기 시스템 및 정밀 조립 로봇과 같은 응용 분야의 경우, HONPINE 엔지니어링 팀은 고객의 실제 하중 및 모션 조건에 따라 액추에이터 요구 사항을 평가하는 데 도움을 줄 수 있습니다.

선정 프로세스를 지원하기 위해 고객은 자세한 기술 정보를 제공하는 것이 좋습니다.

이러한 파라미터를 통해 엔지니어는 요구 정격 토크, 피크 토크, 회전 속도, 베어링 하중 및 기계적 인터페이스를 추가로 평가할 수 있습니다.

최종 액추에이터 선정은 실제 HONPINE 제품 사양, 드라이브 구성 및 엔지니어링 요구 사항에 대해 검증되어야 합니다.

뒤집기 메커니즘 토크 계산에 관한 자주 묻는 질문

1. 10kg 하중을 뒤집는 데 하모닉 로터리 액추에이터의 토크는 얼마나 필요한가요?

하중 무게만으로는 요구 토크를 결정할 수 없습니다.

엔지니어는 무게 중심 오프셋, 관성 모멘트, 뒤집기 시간, 가속 프로파일 및 기계적 저항도 고려해야 합니다.

예를 들어, 수평 회전축에 대해 100mm 무게 중심 오프셋을 가진 10kg 하중은 약 9.81 N·m의 최대 중력 토크를 생성합니다.

그러나 액추에이터를 선택하기 전에 가속 토크 및 기타 하중도 고려해야 합니다.

2. 90° 및 180° 뒤집기 메커니즘에 동일한 토크가 필요한가요?

반드시 그렇지는 않습니다.

두 메커니즘이 동일한 시간 내에 동작을 완료해야 하는 경우, 180° 회전은 일반적으로 더 높은 속도와 더 큰 가속도를 필요로 할 수 있습니다.

그러나 최대 중력 토크는 회전축, 무게 중심 위치 및 동작의 각도 범위에도 의존합니다.

3. 기존 서보 모터가 뒤집기 메커니즘에서 하모닉 로터리 액추에이터를 대체할 수 있나요?

네, 응용 분야에 따라 다릅니다.

적절한 기어박스와 결합된 기존 서보 모터도 정밀한 회전 운동을 제공할 수 있습니다.

통합 하모닉 로터리 액추에이터는 콤팩트함, 높은 감속비 및 기계적 통합 측면에서 장점을 제공할 수 있습니다.

그러나 가장 적절한 솔루션은 토크, 속도, 정밀도, 베어링 지지, 설치 공간 및 전체 장비 요구 사항에 따라 달라집니다.

4. 엔지니어가 뒤집기 메커니즘에 필요한 토크를 줄이는 방법은 무엇인가요?

몇 가지 설계 개선으로 요구 토크를 줄이는 데 도움이 될 수 있습니다:

무게 중심을 회전축에 더 가깝게 이동합니다.

불필요한 지그 무게를 줄입니다.

모션 프로파일 및 가속 요구 사항을 최적화합니다.

카운터웨이트 또는 밸런싱 메커니즘을 사용하여 중력 토크를 줄입니다.

그러나 중력 토크를 줄이는 것이 관성 모멘트를 반드시 줄이는 것은 아닙니다.

이 두 가지 요소는 별도로 평가해야 합니다.

5. 하모닉 로터리 액추에이터의 정격 토크와 피크 토크의 차이점은 무엇인가요?

정격 토크는 일반적으로 특정 조건에서 액추에이터의 연속 작동 능력과 관련이 있습니다.

피크 토크는 제한된 시간 동안 허용되는 더 높은 토크 수준을 나타냅니다.

일부 액추에이터는 반복 피크 토크와 최대 순간 토크를 구분합니다.

허용 토크 수준과 지속 시간은 제조업체의 기술 문서를 사용하여 확인해야 합니다.
