직결 구동 액추에이터 vs 정밀 회전 액추에이터 vs 하모닉 감속기: 종합 비교 가이드

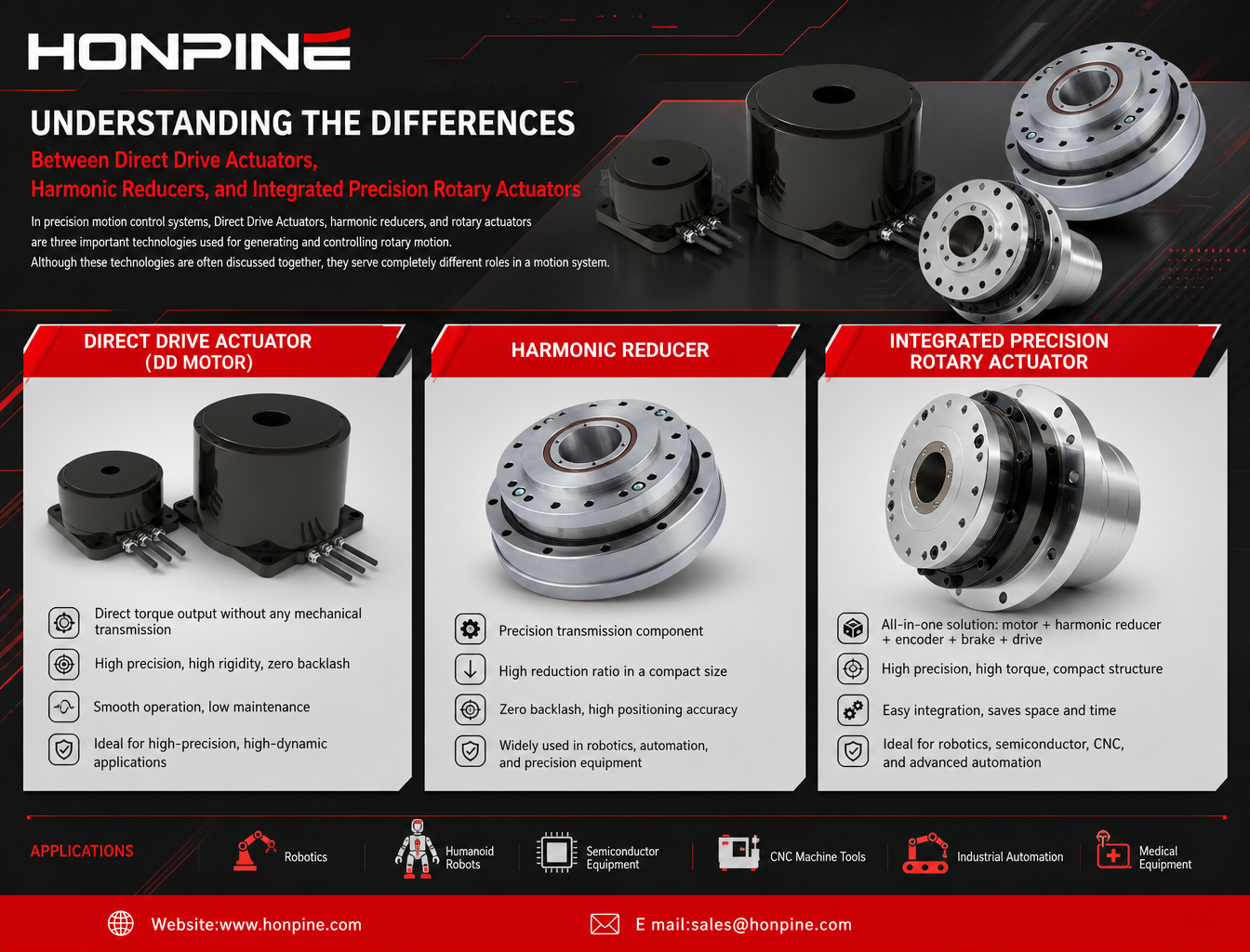

다이렉트 드라이브 액추에이터와 하모닉 감속기,및 통합형 정밀 로터리 액추에이터의 차이점 이해하기

정밀 모션 제어 시스템에서 다이렉트 드라이브 액추에이터, 하모닉 감속기 및 로터리 액추에이터는 회전 운동을 생성하고 제어하는 데 사용되는 세 가지 중요한 기술입니다.

이러한 기술은 서로 함께 논의되는 경우가 많지만, 모션 시스템에서는 각각 완전히 다른 역할을 합니다.

하모닉 감속기는 여러 로터리 액추에이터 내부에 일반적으로 사용되는 정밀 전달 부품입니다. 다이렉트 드라이브 액추에이터(DD 모터)는 기계식 감속 메커니즘 없이 직접 토크 전달을 통해 회전 운동을 제공합니다. 한편, 하모닉 로터리 액추에이터는 모터, 하모닉 감속기, 엔코더, 브레이크 및 제어 부품을 하나의 완전한 로터리 구동 솔루션으로 통합한 모션 모듈입니다.

다음과 같은 모션 솔루션을 선택할 때 이러한 기술 간의 차이점을 이해하는 것은 매우 중요합니다:

• 로봇공학

• 휴머노이드 로봇

• 반도체 장비

• CNC 공작기계

• 산업 자동화

• 의료 장비

모션 시스템에서의 서로 다른 위치

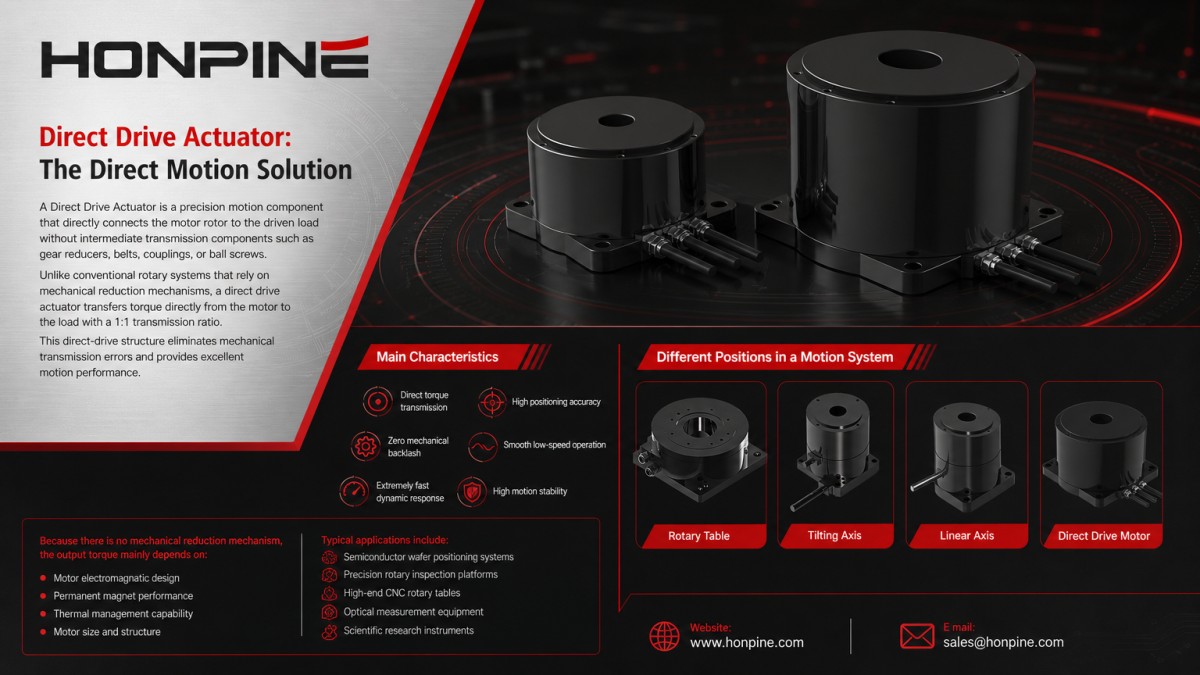

다이렉트 드라이브 액추에이터: 직접 구동 솔루션

다이렉트 드라이브 액추에이터는 기어 감속기, 벨트, 커플링 또는 볼스크루와 같은 중간 전달 부품 없이 모터 로터를 구동 부하에 직접 연결하는 정밀 모션 부품입니다.

기계식 감속 메커니즘에 의존하는 기존 로터리 시스템과 달리, 다이렉트 드라이브 액추에이터는 1:1 전달비로 모터에서 부하로 토크를 직접 전달합니다.

이러한 다이렉트 드라이브 구조는 기계식 전달 오차를 제거하고 뛰어난 모션 성능을 제공합니다.

다이렉트 드라이브 액추에이터의 주요 특징은 다음과 같습니다:

• 직접 토크 전달

• 기계적 백래시 제로

• 매우 빠른 동적 응답

• 높은 위치 결정 정확도

• 부드러운 저속 운전

• 높은 모션 안정성

기계식 감속 메커니즘이 없기 때문에 출력 토크는 주로 다음 요소에 따라 결정됩니다:

• 모터 전자기 설계

• 영구자석 성능

• 열 관리 능력

• 모터 크기 및 구조

다이렉트 드라이브 액추에이터는 극도의 정밀도와 빠른 응답이 필요한 애플리케이션에 특히 적합합니다.

일반적인 애플리케이션은 다음과 같습니다:

• 반도체 웨이퍼 위치 결정 시스템

• 정밀 로터리 검사 플랫폼

• 고급 CNC 로터리 테이블

• 광학 측정 장비

• 과학 연구용 기기

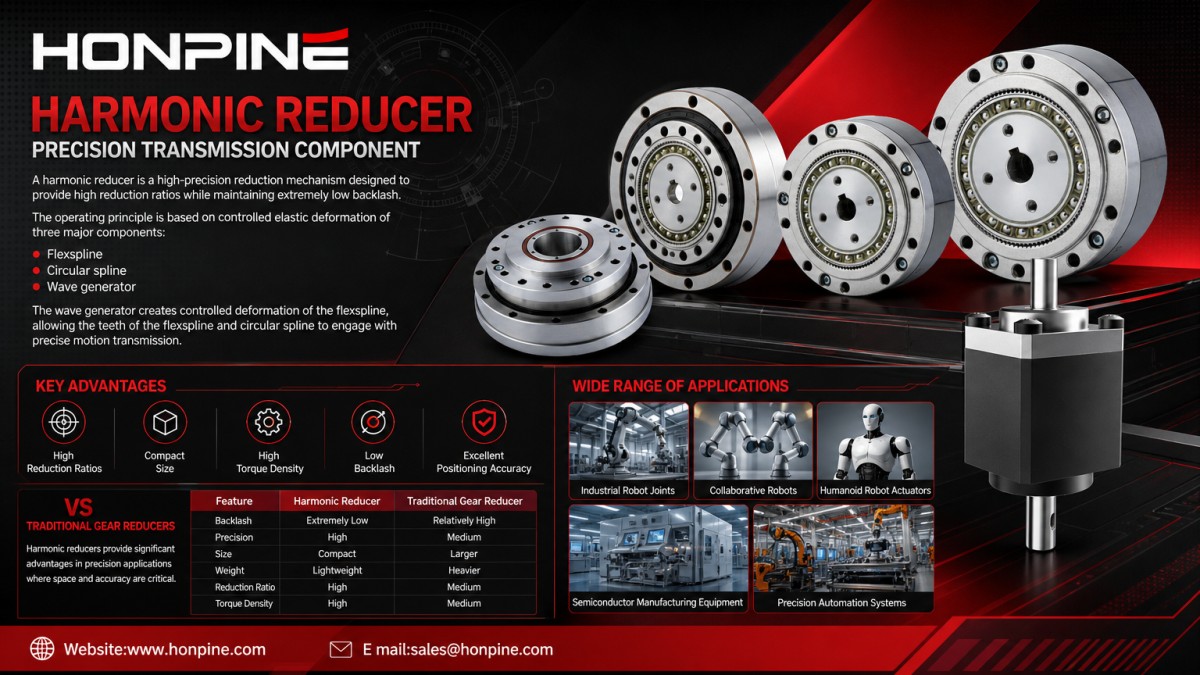

하모닉 감속기: 정밀 전달 부품

하모닉 감속기는 매우 낮은 백래시를 유지하면서 높은 감속비를 제공하도록 설계된 고정밀 감속 메커니즘입니다.

작동 원리는 다음 세 가지 주요 부품의 제어된 탄성 변형을 기반으로 합니다:

• 플렉스플라인

• 서큘러 스플라인

• 웨이브 제너레이터

웨이브 제너레이터는 플렉스플라인에 제어된 변형을 발생시켜 플렉스플라인과 서큘러 스플라인의 톱니가 정밀한 동력 전달을 수행하도록 맞물리게 합니다.

이 독특한 메커니즘을 통해 하모닉 감속기는 다음과 같은 특성을 실현할 수 있습니다:

• 높은 감속비

• 컴팩트한 크기

• 높은 토크 밀도

• 낮은 백래시

• 뛰어난 위치 결정 정확도

기존 기어 감속기와 비교할 때, 하모닉 감속기는 공간과 정확도가 중요한 정밀 애플리케이션에서 상당한 이점을 제공합니다.

일반적인 애플리케이션은 다음과 같습니다:

• 산업용 로봇 관절

• 협동 로봇

• 휴머노이드 로봇 액추에이터

• 반도체 제조 장비

• 정밀 자동화 시스템

로터리 액추에이터: 통합형 모션 모듈

로터리 액추에이터는 제어된 회전 출력을 제공하도록 설계된 완전한 모션 부품입니다.

단일 모터 또는 감속기와 달리, 로터리 액추에이터는 여러 부품을 하나의 컴팩트한 모듈로 통합합니다.

일반적인 로터리 액추에이터에는 다음 부품이 포함될 수 있습니다:

• 모터

• 감속기

• 엔코더

• 브레이크

• 서보 드라이브

• 통신 인터페이스

하모닉 로터리 액추에이터는 하모닉 감속기를 모터 및 제어 부품과 결합하여 컴팩트하고 즉시 설치 가능한 모션 솔루션을 제공합니다.

이 통합 설계는 다음과 같은 여러 이점을 제공합니다:

• 기계 설계 간소화

• 배선 복잡성 감소

• 설치 시간 단축

• 시스템 신뢰성 향상

• 유지보수 용이

로봇공학 및 자동화 애플리케이션에서 통합형 로터리 액추에이터는 개발 시간을 단축하고 엔지니어가 전체 시스템 성능에 집중할 수 있도록 합니다.

다이렉트 드라이브 액추에이터 vs 하모닉 감속기 vs 로터리 액추에이터 비교

다이렉트 드라이브 액추에이터, 하모닉 감속기 및 로터리 액추에이터 중 선택하는 방법은 무엇인가요?

올바른 선택은 다음을 포함한 애플리케이션의 요구 사항에 따라 달라집니다:

• 필요한 정확도

• 출력 토크

• 응답 속도

• 설치 공간

• 제어 요구 사항

• 작동 환경

기술마다 제공하는 이점이 다릅니다.

다이렉트 드라이브 액추에이터: 극도의 정밀도와 속도를 위한 최적의 솔루션

다이렉트 드라이브 액추에이터는 최고의 동적 성능과 위치 결정 정확도가 필요한 애플리케이션을 위해 설계되었습니다.

기계식 전달 시스템이 없기 때문에 다이렉트 드라이브 액추에이터는 다음과 같은 성능을 제공합니다:

• 직접 토크 제어

• 초고속 응답

• 백래시 제로

• 뛰어난 모션 부드러움

• 높은 위치 결정 안정성

일반적인 애플리케이션은 다음과 같습니다:

• 반도체 웨이퍼 스테이지

• 정밀 광학 검사 플랫폼

• 초고정밀 로터리 테이블

• 첨단 과학 연구용 기기

예를 들어 차세대 반도체 리소그래피 시스템은 매우 정밀한 웨이퍼 위치 결정과 고속 위치 결정 및 초저속 스캐닝 작업 간의 신속한 전환을 필요로 합니다.

다이렉트 드라이브 액추에이터 기술은 이러한 까다로운 애플리케이션에 필요한 응답 속도와 위치 결정 정확도를 제공합니다.

다이렉트 드라이브 액추에이터의 미래 애플리케이션

차세대 반도체 리소그래피 시스템

반도체 제조에는 점점 더 정밀한 웨이퍼 위치 결정 기술이 요구되고 있습니다.

미래의 리소그래피 장비는 다음과 같은 동작이 가능한 모션 시스템을 요구할 것입니다:

• 고속 위치 결정

• 초저진동 운전

• 매우 정밀한 스캐닝 이동

• 장기간 위치 결정 안정성

다이렉트 드라이브 액추에이터는 기계식 전달 오차를 제거하고 직접적이며 정밀한 모션 제어를 제공하므로 이러한 애플리케이션에 매우 적합합니다.

우주 광학 시스템 및 정밀 지향 메커니즘

우주 애플리케이션에는 다음과 같은 특성을 갖춘 모션 부품이 필요합니다:

• 높은 신뢰성

• 긴 사용 수명

• 낮은 유지보수 요구 사항

• 안정적인 정밀 성능

다이렉트 드라이브 액추에이터는 기계식 기어나 기존 윤활 시스템에 의존하지 않으므로 다음과 같은 애플리케이션에서 이점을 제공합니다:

• 우주 광학 기기

• 위성 지향 메커니즘

• 정밀 항공우주 장비

초정밀 CNC 공작기계

제조 요구 사항이 더욱 높은 정확도를 향해 발전함에 따라, 첨단 CNC 기계에는 더욱 정밀한 회전 운동 시스템이 필요합니다.

다이렉트 드라이브 액추에이터는 다음 작업을 지원할 수 있습니다:

• 정밀 회전축

• 고속 가공

• 광학 부품 제조

• 초정밀 금형 가공

전달 오차를 제거함으로써 다이렉트 드라이브 기술은 다음 성능을 향상시키는 데 도움이 됩니다:

• 가공 정확도

• 표면 품질

• 회전 위치 결정 성능

다이렉트 드라이브 액추에이터, 정밀 로터리 액추에이터 및 하모닉 감속기에 대한 자세한 제품 정보를 확인하려면 Honpine에 문의하십시오
