컵형 하모닉 드라이브는 하모닉 드라이버의 짧은 수명 문제를 효과적으로 해결합니다

산업용 로봇에서,하모닉 드라이브는 높은 정밀도, 높은 토크 전달, 그리고 부드러운 작동으로 인해 관절 전달 시스템에 널리 사용됩니다. 이러한 특성으로 인해 하모닉 드라이브는 산업용 로봇, 항공우주 장비, 정밀 기기와 같이 정밀한 제어와 높은 성능이 요구되는 응용 분야에 이상적인 선택입니다. 하모닉 드라이브의 핵심 부품인 플렉스스플라인의 피로 파손과 짧은 수명 문제를 해결하기 위해 HONPINE은 컵형 하모닉 드라이브를 설계했습니다.

하모닉 드라이브 구조에서 플렉스스플라인의 중요성

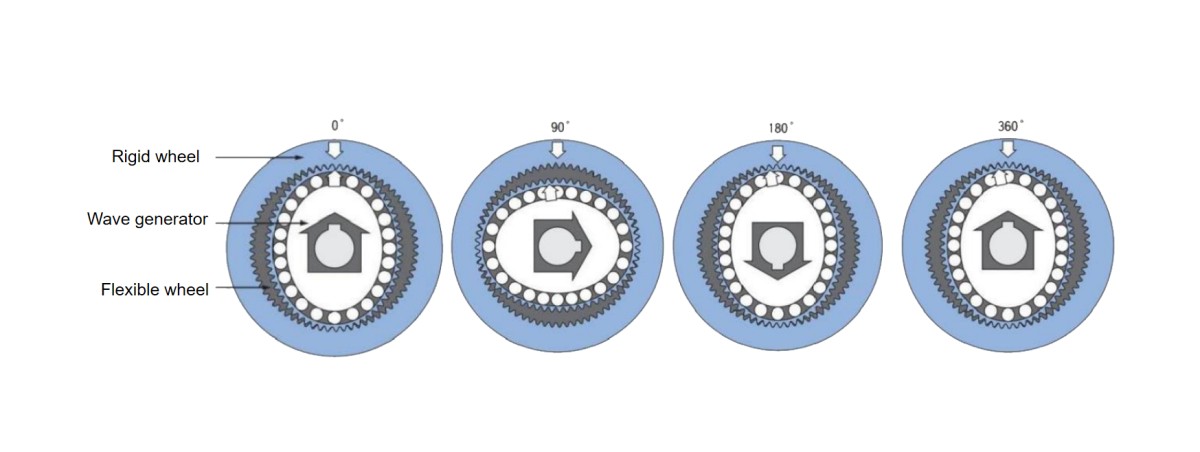

하모닉 전달은 플렉스스플라인의 탄성 변형에 의존하므로, 이 부품은 가장 큰 응력을 받고 피로가 발생하기 쉬운 구성요소입니다. 다시 말해, 플렉스스플라인의 수명이 하모닉 드라이브의 작동 수명을 결정합니다. HONPINE은 구조 매개변수를 최적화하여 무부하 및 부하 조건 모두에서 플렉스스플라인에 가해지는 최대 응력을 효과적으로 제어하는 동시에 가능한 한 가장 짧은 배럴 길이를 실현합니다. 이를 통해 최적의 성능을 보장하고, 피로 파손 위험을 줄이며, 사용 수명을 연장합니다.

컵형 하모닉 드라이브란 무엇인가?

하모닉 드라이브의 플렉스스플라인은 주로 두 가지 형태로 제공됩니다: 컵형과 모자형(중공형). 중앙이 들어간 컵과 유사한 컵형 플렉스스플라인은 일반적으로 하모닉 드라이브, 로봇공학, 정밀 기계, 항공우주 메커니즘에서 운동 제어 및 동력 전달용으로 사용됩니다.

컵형 플렉스스플라인은 일반적으로 볼트 또는 핀을 통해 다른 기계 부품과 연결됩니다. 정확한 연결 방식은 하모닉 드라이브의 설계 및 제조 표준에 따라 달라지지만, 일반적으로 안전한 체결을 위해 가장자리에 미리 가공된 구멍 또는 인터페이스가 마련되어 있습니다.

컵형 하모닉 드라이브의 장점

• 이중 원호형 하모닉 드라이브라고도 하며, 원형 스플라인과 플렉스스플라인 사이에서 더 우수한 맞물림 성능과 더 높은 접촉비를 제공합니다.

• 콤팩트하고 경량이어서 공간 제약이 있는 산업용 로봇에 이상적입니다.

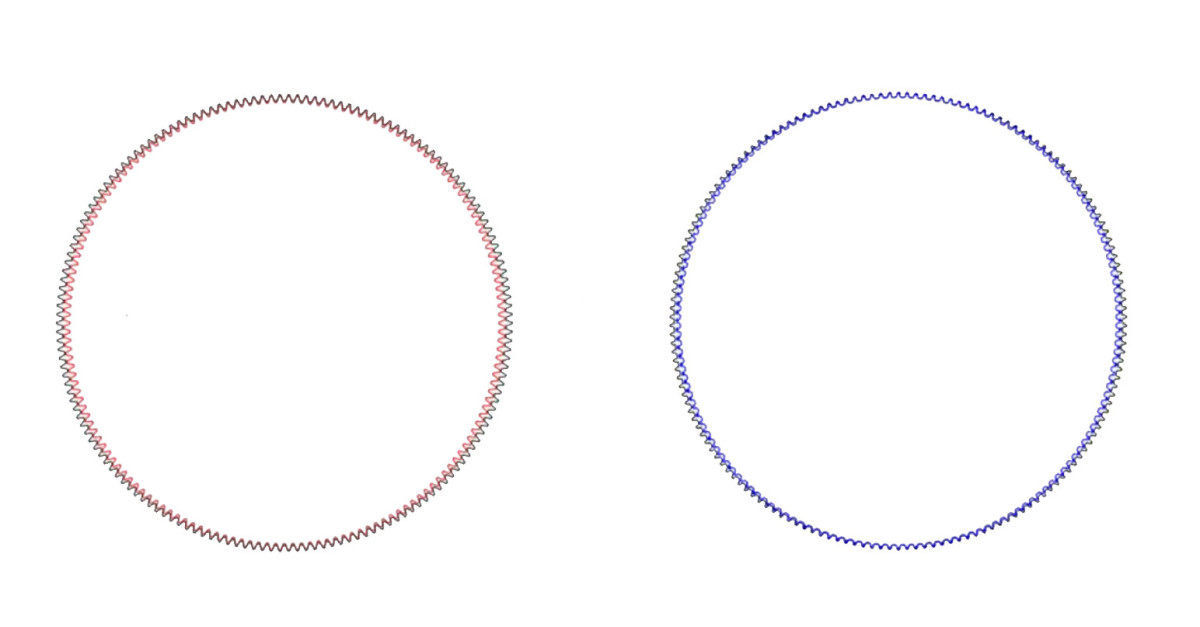

• HONPINE의 R&D 분석에 따르면, 이중 원호형 치형은 응력 분포와 변형 저항 측면에서 기존 인벌류트 기어보다 우수한 성능을 보입니다.

• 전 세계 고객의 피드백을 바탕으로 한 직교 시험을 통해 최적화되어 성능과 안정성을 향상시켰습니다.

• 엄격한 품질 검증을 통해 시장 요구 사항 준수와 신뢰성을 보장합니다.



추천 HONPINE 컵형 하모닉 드라이브

FSG 시리즈     – 로봇 암 및 밀폐형 로터리 테이블용 간편 설치 스트레인 웨이브 기어

FSD 시리즈     – 항공우주, 로봇공학 및 반도체 장비용 콤팩트 컵형 하모닉 기어

FCG-AJ           –   시리즈 – 고토크 헤비-Doad 컵형 스트레인 웨이브 기어

HONPINE의 컵형 하모닉 드라이브는 더 긴 수명, 더 높은 정밀도, 그리고 더 뛰어난 내구성을 제공하여 고성능 자동화 및 로봇공학 응용 분야에 탁월한 선택이 됩니다.
