브러시리스 모터는 로봇 관절 모듈의 중요한 구성 요소입니다

제조 기술이 디지털화와 지능화를 향해 빠르게 발전함에 따라, 로봇 산업도 지속적으로 진화하며 다양한 분야의 자동화를 향상시키는 혁신을 도입하고 있습니다. 가정용 청소 로봇과 산업용 로봇 암부터 특수 용접 로봇과 첨단 다족 보행 로봇에 이르기까지, 이러한 기계들은 일상생활과 생산에서 점점 더 필수적인 존재가 되고 있습니다. 로봇 시스템의 핵심에서 로봇 관절 모터, 하모닉 감속기, 드라이버는 가장 중요한 구성 요소로 두드러집니다.

모터, 제어 회로, 센서 모듈을 하나의 통합 시스템으로 결합하면 효율성, 유연성, 신뢰성이 향상됩니다. 관절 모터 모듈에 대한 연구는 더욱 간소화된 로봇 설계를 가능하게 하여 모듈식 재사용, 단순화된 시스템 통합, 개발 시간 및 비용 절감을 실현합니다. 이러한 접근 방식은 더 높은 적응성과 더 쉬운 유지보수를 보장합니다.

로봇의 "body," 내부에서 관절 모듈은 중요한 "joint," 역할을 하며, 브러시리스 토크 모터는 그 핵심적인 "heart." 역할을 합니다. 일반적으로 이러한 모터는 브러시리스 방식이며 (스테퍼 모터 또는 서보 모터도 사용될 수 있음), 그중 프레임리스 토크 모터는 높은 직경 대비 길이 비율과 더 많은 자극 수로 특히 주목받고 있습니다.

브러시리스 모터가 관절 모듈에서 탁월한 이유

브러시리스 토크 모터는 회전자 위치 센서를 사용하여 자극 방향을 감지하고, 그 신호를 컨트롤러로 전달하여 작동합니다. 컨트롤러는 이러한 신호를 처리한 뒤 인버터의 전력 스위치를 구동해 고정자 권선에 전류를 인가하고, 필요한 토크를 생성합니다. 이러한 정교한 제어 시스템은 여러 기능을 가능하게 합니다:

• 정밀한 모터 제어 (정회전/역회전, 제동)

• PWM 기반 전압 조정을 통한 오픈 루프 속도 제어

• 동적 및 정적 성능 최적화를 위한 폐루프 속도 및 전류 제어

• 안정적인 작동을 위한 고장 보호 (예: 단락 및 과전류 보호)

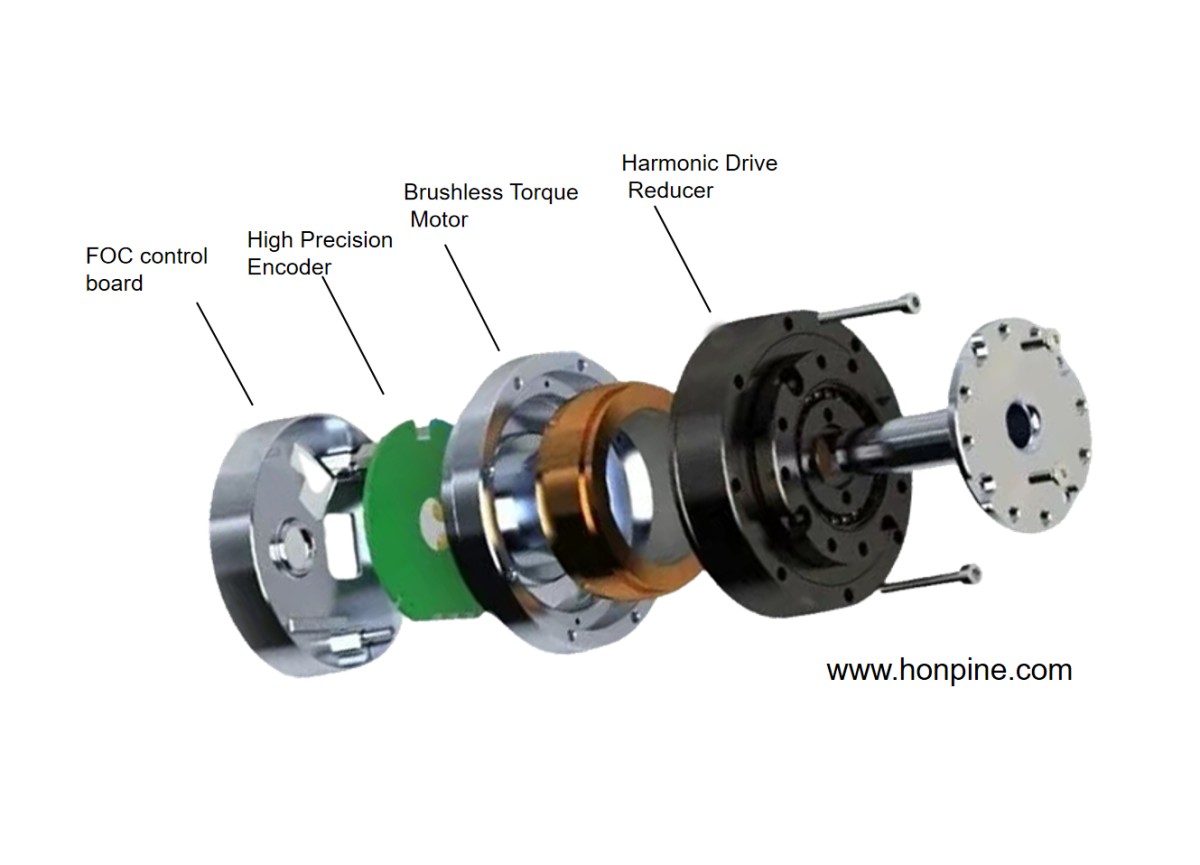

영구자석 브러시리스 DC 프레임리스 토크 모터는 프레임리스 설계로 구별됩니다. 기존 모터와 달리, 샤프트, 베어링, 하우징, 엔드 커버를 제거하고 회전자와 고정자만 남깁니다. 일반적으로 영구자석이 장착된 내부 링 형태의 회전자는 기계 샤프트에 직접 장착되며, 적층 강판과 구리 권선으로 구성된 고정자는 기계 하우징에 통합됩니다. 이러한 컴팩트한 설계는 공간 활용 효율을 극대화하며, 이는 공간 제약이 있는 로봇 관절에 매우 중요한 장점입니다.

로봇 분야에서의 브러시리스 토크 모터 적용

오늘날 브러시리스 토크 모터는 로봇 관절에 널리 채택되어 다음을 가능하게 합니다:

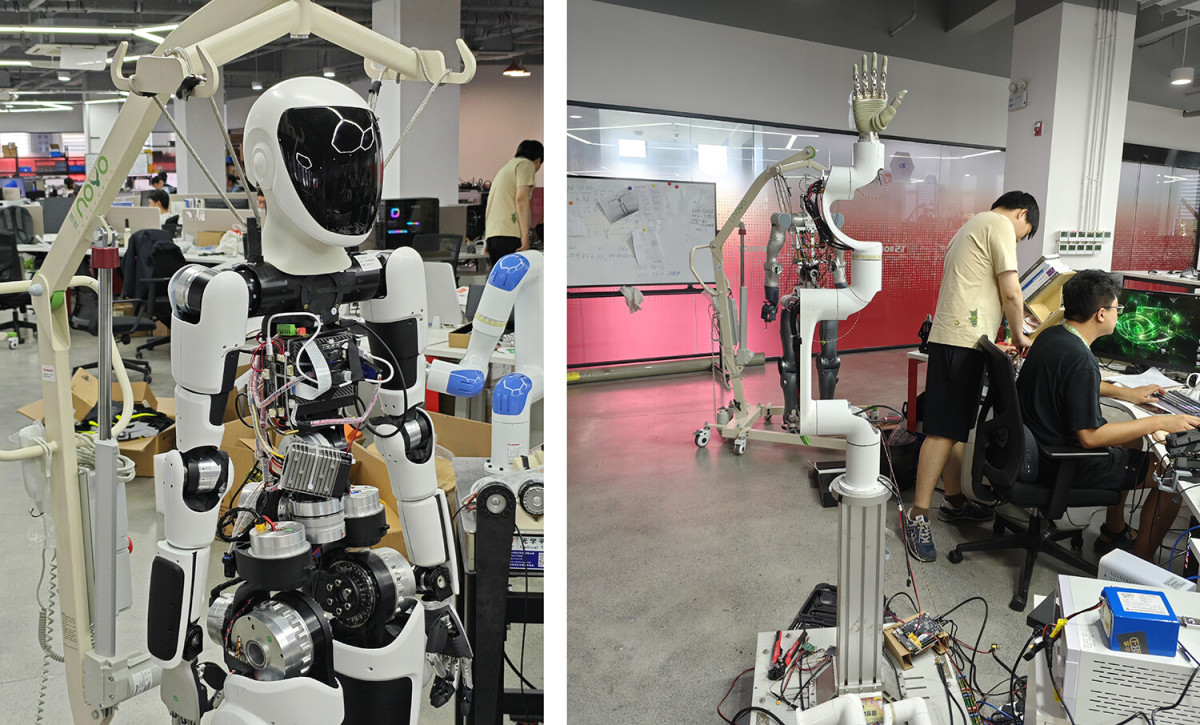

휴머노이드 로봇이 실제와 같은 사지 움직임을 구현

협동 로봇 (코봇)이 조립과 같은 고정밀 작업을 수행

엑소스켈레톤 로봇이 이동에 어려움이 있는 사용자를 지원

로봇 관절 모듈의 핵심인 브러시리스 토크 모터는 기술 발전을 이끌며, 로봇이 다양한 응용 분야에서 뛰어난 성능을 발휘할 수 있도록 합니다. 그 고유한 장점인 컴팩트함, 정밀성, 신뢰성은 로봇 혁신의 가능성을 계속해서 확장하고 있습니다.
