제조업체로서 HONPINE은 고정밀 유성 기어박스의 품질을 어떻게 보장합니까?

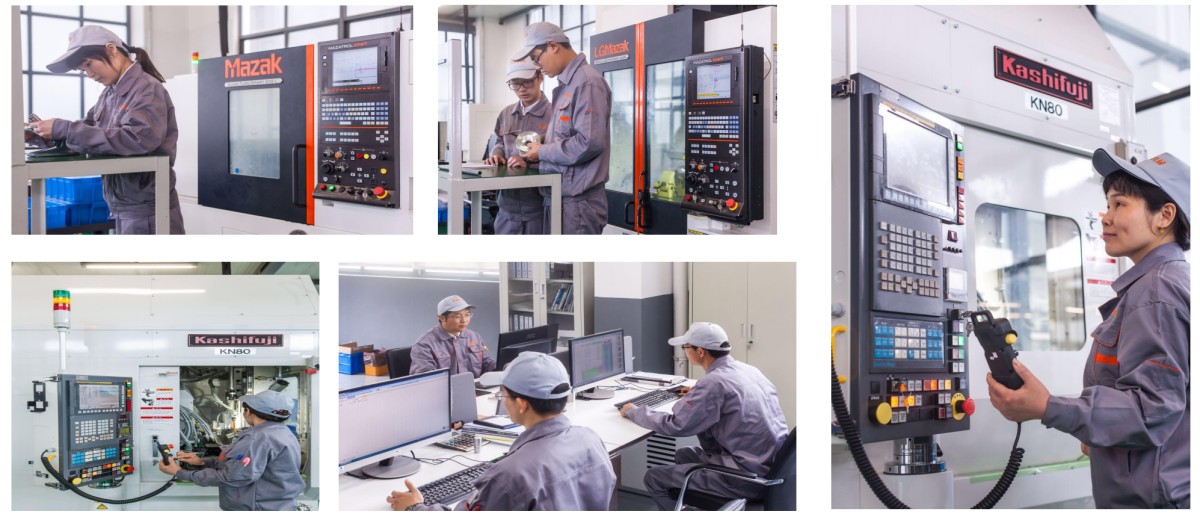

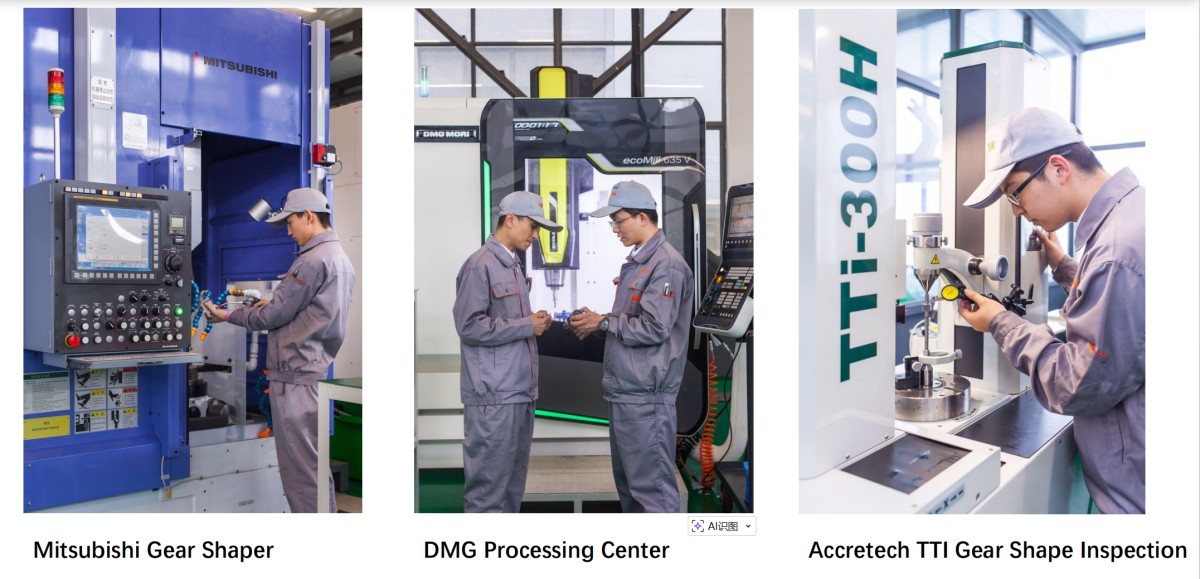

고급 기계용 정밀 유성 기어박스 제조업체인 HONPINE은 생산 과정에서 고정밀 가공 기술을 채택합니다. 동시에 모든 유성 기어박스의 품질을 보장하기 위해 엄격한 품질 검사 절차를 시행합니다. 이 글에서는 HONPINE 고정밀 유성 기어박스가 반드시 거쳐야 하는 품질 검사 과정을 소개합니다.

기본 외관 및 조립 적합성 검사

(초기 검사, 수동 + 기본 도구)

외관 검사:

하우징과 엔드 커버에는 찌그러짐, 긁힘, 도장 벗겨짐이 없어야 하며; 플랜지 표면과 축단에는 버와 부식이 없어야 합니다; 명판 파라미터 (모델, 감속비, 정격 토크, 백래시 등급)는 주문 내용과 일치해야 합니다.

조립 치수 검사:
캘리퍼스, 마이크로미터, 하이트 게이지를 사용하여 축 돌출 길이, 플랜지 장착 구멍 위치 정확도, 위치 핀 구멍 정밀도 및 장착면 평탄도를 측정합니다; 축단 반경 방향 런아웃 ≤ 0.01 mm (정밀 등급) / ≤ 0.03 mm (산업 등급).

수동 회전 검사:

무부하 조건에서 입력축을 손으로 회전시킵니다. 출력축은 걸림이나 이상 소음 없이 부드럽게 회전해야 합니다 (이상 소음 또는 걸림이 있으면 즉시 불합격 처리). 회전 저항은 급격한 변화 없이 균일해야 합니다.

밀봉 및 윤활 검사:

하우징에서 오일 스밈이나 누유가 없어야 합니다; 윤활유 주입량은 공정 요구사항을 충족해야 합니다 (오일 레벨이 지정된 표시선에 도달); 씰 (오일 씰 / 실링 링)은 치우침 없이 올바르게 설치되어야 합니다.

핵심 정밀도 검사

(100% 검사, 고정밀 전용 장비)

정밀도는 유성 기어박스의 핵심 지표입니다. 모든 제품은 데이터 기록과 함께 전수 검사를 거쳐야 하며, 이는 제품 등급을 구분하는 핵심 기준이기도 합니다. 모든 검사는 상온 상압의 무부하 조건에서 수행됩니다.

1. 백래시 검사 (핵심 정밀도 지표, 가장 중요)

검사 목적: 기어박스의 역회전 시 공회전 오차를 검증하고 지정된 등급과 일치하는지 확인합니다 (예: P0 ≤ 1 arcmin, P1 ≤ 3 arcmin, P2 ≤ 5 arcmin, P3 ≤ 10 arcmin).
검사 장비: 고정밀 백래시 시험기 (토크 센서 및 각도 엔코더 장착, 해상도 0.01 arcmin), 분할대 + 다이얼 게이지.

2. 전달 오차 검사 (정밀 등급 필수, 산업 등급 선택)

검사 목적: 고정된 전달비에서 실제 출력 각도와 이론 출력 각도 사이의 편차를 검증하여 연속 전달의 정밀도 안정성을 반영합니다 (백래시보다 실제 작업 조건을 더 잘 반영).
검사 장비: 기어 전달 오차 종합 시험기 (고속 각도 엔코더 및 서보 드라이브 장착, 해상도 0.001 arcmin).

3. 무부하 회전 정밀도 검사

검사 목적: 무부하 조건에서의 회전 정밀도를 검증하고 축계 및 베어링의 조립 오차를 제거합니다.
검사 장비: 진원도 측정기 / 런아웃 시험기 + 다이얼 게이지, 레이저 얼라인먼트 장비.
검사 항목: 입력축 / 출력축의 반경 방향 런아웃 및 축방향 유격; 하우징 장착면의 면 런아웃.

성능 검사

(100% 검사, 부하 시험대, 부하 조건하)

정밀도 적합성을 기반으로, 부하 상태에서의 기어박스 전달 성능, 효율 및 토크 매칭을 검증하여 실제 운전 중 경부하 / 중부하 조건을 시뮬레이션합니다. 신제품의 과부하 손상을 방지하기 위해 정격 토크 또는 피크 토크로 직접 부하를 가하는 것은 금지됩니다.

1. 무부하 손실 및 무부하 토크 검사

검사 목적: 무부하 조건에서의 회전 저항을 검증하여 베어링과 기어 맞물림의 마찰 손실을 반영합니다. 손실이 과도하면 온도 상승 과다 및 효율 저하를 초래할 수 있습니다.

2. 전달 효율 검사

검사 목적: 기어박스의 에너지 전달 효율을 검증하는 것으로, 이는 핵심 성능 지표 중 하나입니다 (일반적인 유성 기어박스 효율은 95%–98%; 감속비가 증가함에 따라 효율은 소폭 감소).

3. 온도 상승 특성 검사 (경부하 포함)

검사 목적: 무부하 / 경부하 조건에서의 온도 상승을 검증하고 과도한 베어링 예압 또는 지나치게 작은 기어 맞물림 간극으로 인한 비정상적인 온도 상승을 제거합니다.

4. 토크 전달 특성 검사

검사 목적: 기어박스의 토크 전달 능력을 검증하고 불량한 기어 맞물림 또는 느슨한 키홈 끼워맞춤으로 인한 토크 손실을 제거합니다.

신뢰성 검사

(샘플링 검사, 배치 / 주문 요구사항에 따라, 부하 에이징 시험)

경부하 러닝인 시험
방법: 입력축을 일정 속도 (500–1000 rpm)로 운전하고, 출력축에는 정격 토크의 0.2배를 부하로 가하여 2–4시간 연속 운전합니다 (정밀 등급은 4시간, 산업 등급은 2시간). 운전 중에는 이상 소음이나 누유가 없어야 하며; 하우징 온도 상승은 급격한 증가 없이 안정적이어야 합니다; 정지 후 수동 회전은 여전히 부드러워야 합니다.

단시간 피크 토크 시험

출력축에 정격 피크 토크의 1.5배를 부하하고, 입력축을 저속 (10–20 rpm)으로 5–10분 회전시킵니다. 기어 치절 파손, 축 변형 또는 하우징 균열이 없어야 하며; 정지 후 백래시를 다시 측정했을 때 변동값은 ≤ 0.5 arcmin (정밀 등급)이어야 합니다.

진동 및 소음 검사
장비: 진동 시험기 (가속도 센서), 소음계 (정확도 ±1 dB).
경부하 러닝인 중에는 하우징 베어링 위치와 맞물림 영역에 가속도 센서를 부착하여 진동 가속도 (정밀 등급의 경우 ≤ 0.5 g)를 측정합니다; 소음은 기어박스로부터 1 m 거리에서 측정하며, ≤ 60 dB (A-weighted, 정밀 등급) / ≤ 70 dB (산업 등급)이어야 합니다. 비정상적인 진동 피크나 날카로운 소음 (예: 금속 마찰음 또는 충격음)은 허용되지 않습니다.

고품질의 고급 유성 기어박스를 구매해야 한다면, 지금 바로 HONPINE을 공급업체 목록에 추가하세요.
