산업용 로봇 관절 서보 모터 RV 사이클로이드 리듀서 기어박스

RV 리듀서, 하모닉 리듀서 및 유성 리듀서는 현대 모션 제어 시스템에서 가장 널리 사용되는 세 가지 정밀 기어 감속 기술입니다. 각각은 고유한 기술적 장점을 제공하며, 서로 다른 성능 요구 사항과 적용 시나리오에 맞게 설계되었습니다.

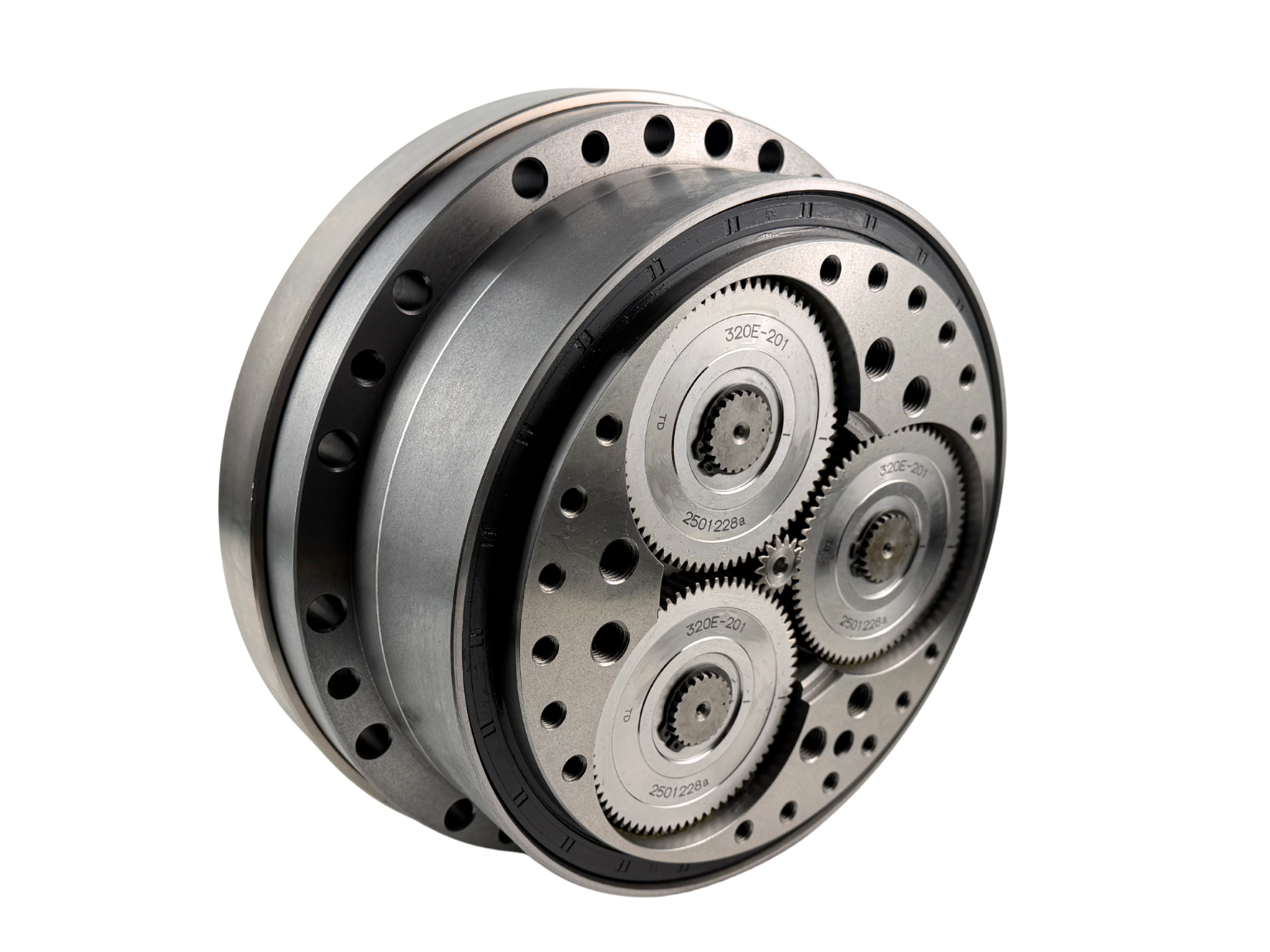

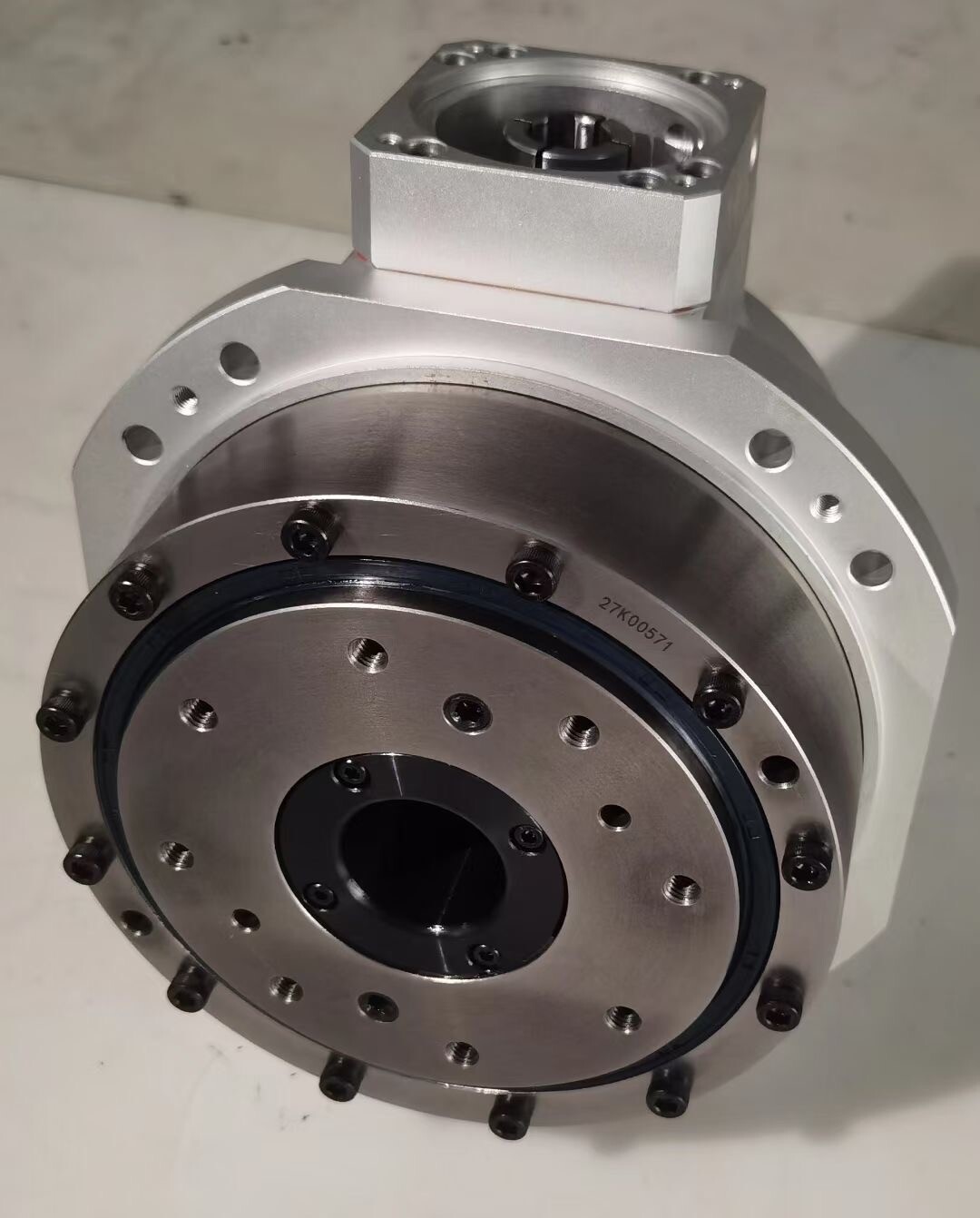

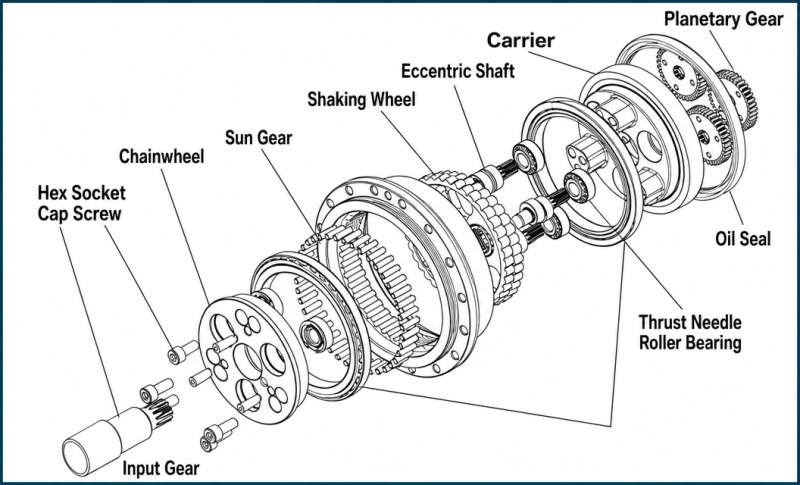

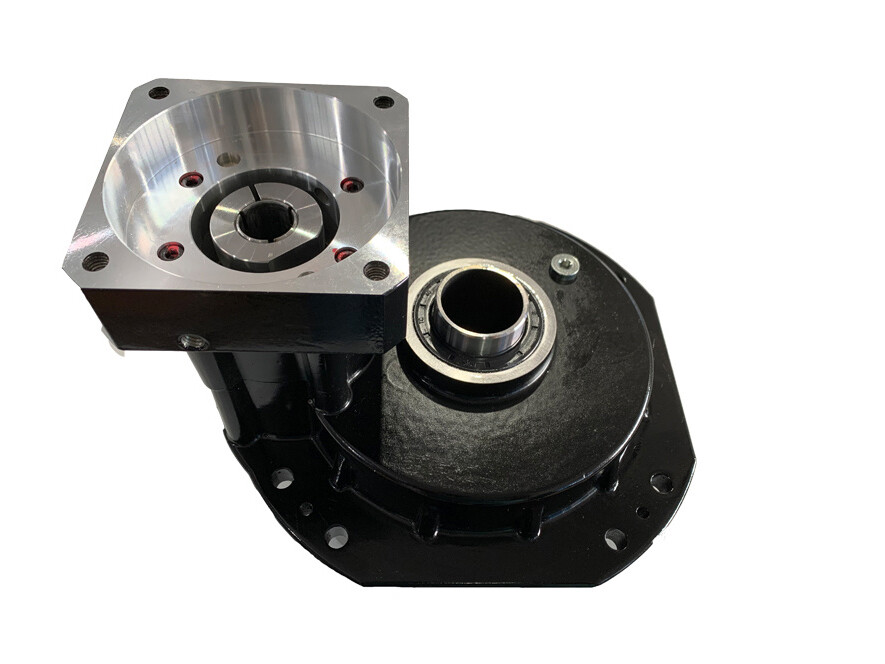

RV 리듀서는 일반적으로 유성 기어 단계와 그 뒤의 사이클로이드 핀 기어 단계로 구성된 2단 전달 설계를 채택합니다. 이 독자적인 구성은 매우 높은 비틀림 강성, 뛰어난 충격 저항성 및 우수한 하중 지지 능력을 제공하며, 정격 출력 토크는 수천 뉴턴미터에 이를 수 있습니다. 또한 RV 리듀서는 중부하 운전 조건에서도 긴 사용 수명과 안정적인 성능을 제공합니다. 이러한 특성으로 인해 산업용 로봇의 베이스, 숄더 및 기타 고하중 관절에 선호되는 선택지가 됩니다. 그러나 RV 리듀서는 제조가 복잡하며 재료, 열처리, 가공 및 조립 정확도에 대해 매우 높은 기준을 요구하므로 생산 비용이 비교적 높습니다. 그 결과 글로벌 고급 RV 리듀서 시장은 오랫동안 소수의 일본 제조업체가 주도해 왔습니다.

스트레인 웨이브 기어 리듀서라고도 알려진 하모닉 리듀서는 서큘러 스플라인, 플렉스스플라인 및 웨이브 제너레이터라는 세 가지 핵심 부품만으로 구성된 훨씬 단순하면서도 고도로 정교한 구조를 특징으로 합니다. 작동 원리는 플렉스스플라인의 제어된 탄성 변형을 이용하여 정밀한 치합과 높은 감속비를 구현하는 것입니다. 이러한 설계로 인해 하모닉 리듀서는 컴팩트한 치수, 경량 구조, 제로 백래시 및 매우 높은 위치 결정 정확도를 제공할 수 있습니다. 많은 정밀 모션 적용 분야에서 위치 결정 오차는 기존 기어 전달 방식의 1/4 수준까지 낮아질 수 있습니다. 따라서 하모닉 리듀서는 높은 정밀도와 컴팩트한 크기가 요구되는 로봇 손목, 엔드 이펙터, 반도체 장비, 의료 기기 및 기타 적용 분야에 널리 사용됩니다. 그러나 운전 중 플렉스스플라인이 지속적으로 탄성 변형을 겪기 때문에, 피로 수명과 하중 용량은 RV 리듀서에 비해 본질적으로 제한적입니다. RV 시장과 마찬가지로 고급 하모닉 리듀서 산업도 전통적으로 일본 제조업체가 주도해 왔습니다.

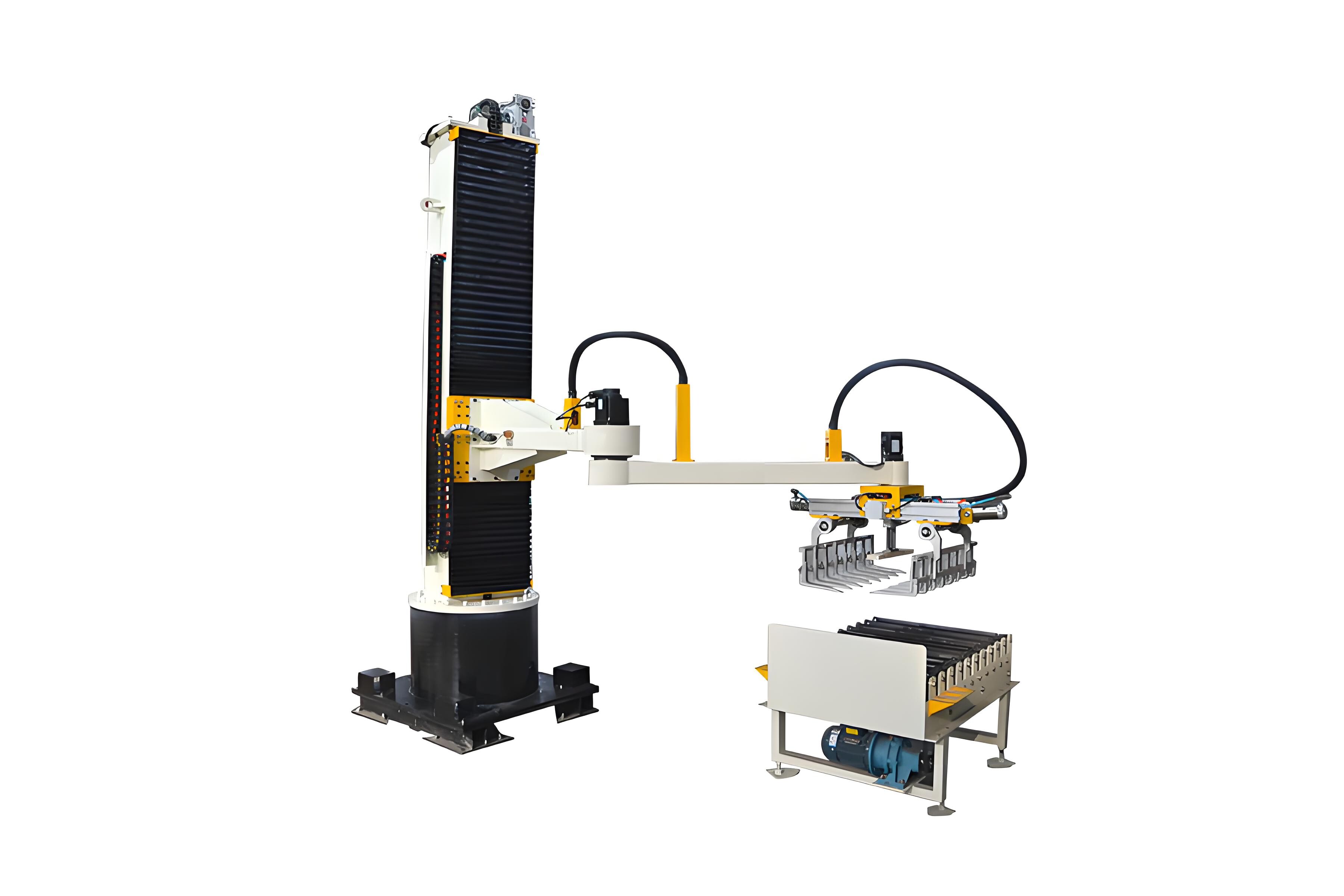

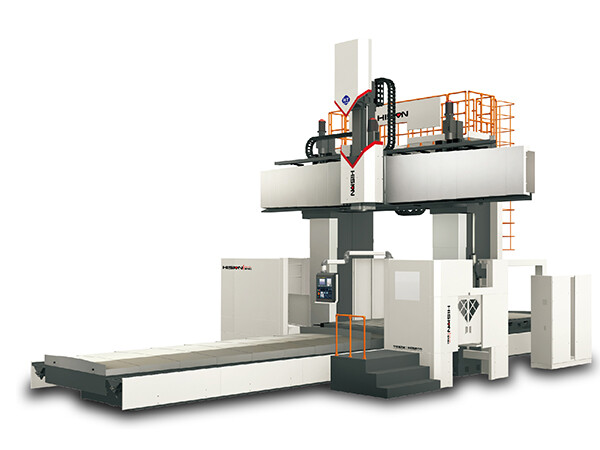

유성 리듀서는 선 기어, 여러 개의 플래닛 기어 및 내부 링 기어로 구성됩니다. RV 및 하모닉 리듀서와 비교할 때, 유성 기어박스는 더 단순한 기계 구조를 갖추면서도 여러 플래닛 기어 간의 동력 분산을 통해 높은 전달 효율을 제공합니다. 이들은 토크 용량, 효율, 신뢰성 및 비용 효율성 사이에서 균형 잡힌 조합을 제공합니다. 이러한 장점 덕분에 유성 리듀서는 산업용 로봇뿐만 아니라 CNC 공작기계, 공장 자동화 장비, 포장 기계, 자재 취급 시스템 및 스마트 홈 자동화에도 널리 사용됩니다. 뛰어난 범용성과 경쟁력 있는 가격으로 인해 자동화 산업 전반에서 가장 폭넓게 적용되는 정밀 리듀서 유형입니다.

전반적으로 모든 면에서 보편적으로 우수한 리듀서 기술은 없습니다. 최적의 선택은 하중 용량, 위치 결정 정확도, 강성, 속도, 사용 가능한 설치 공간 및 비용 고려 사항을 포함한 구체적인 적용 요구 사항에 전적으로 달려 있습니다.

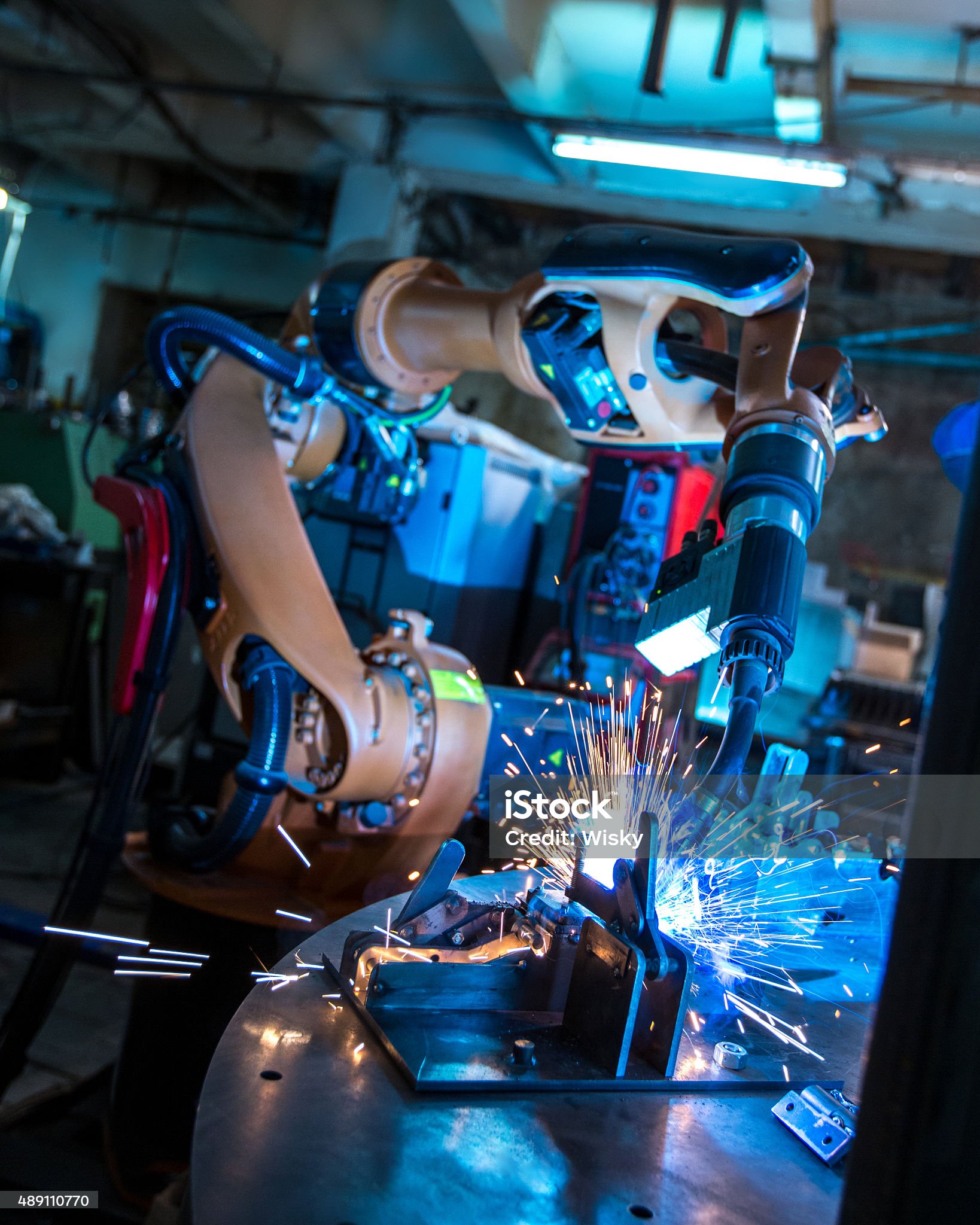

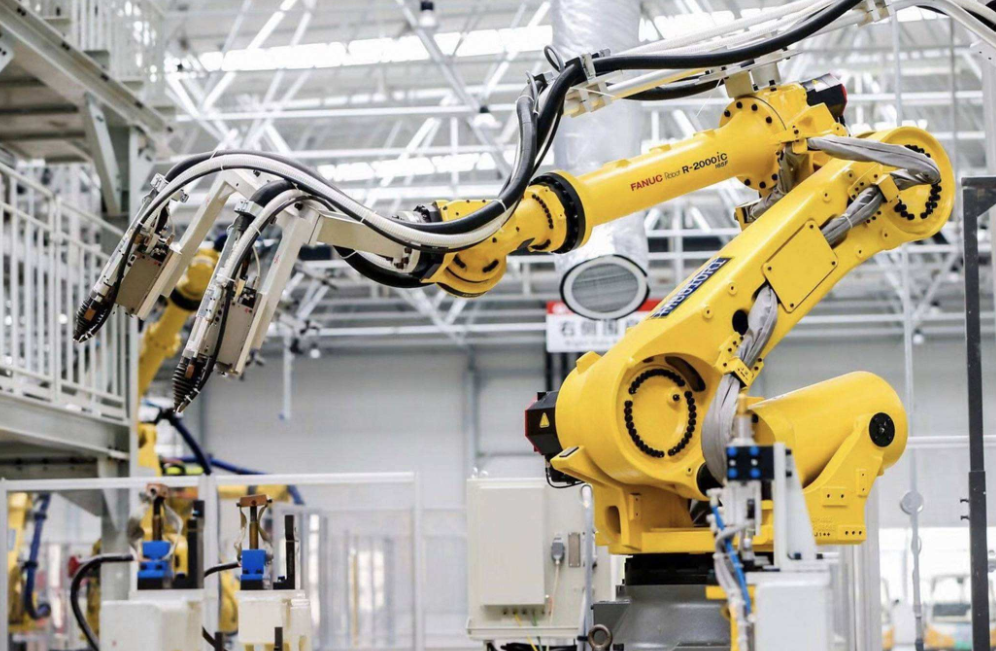

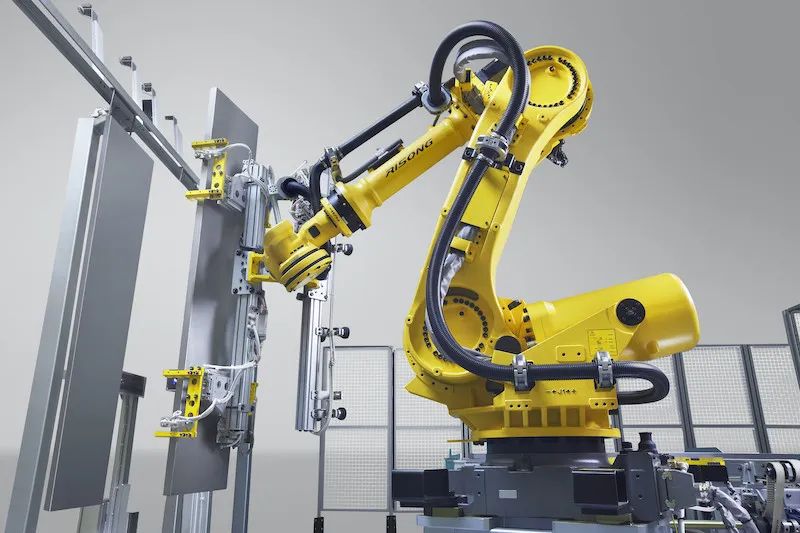

산업용 로봇 설계에서 RV 리듀서는 일반적으로 무거운 하중과 높은 충격력을 견디기 위해 베이스 및 숄더와 같은 대형 관절에 선택됩니다. 하모닉 리듀서는 컴팩트한 크기와 초고정밀 위치 결정이 중요한 손목 및 엔드 이펙터 관절에 흔히 사용됩니다. 한편 유성 리듀서는 성능과 경제성 사이에서 뛰어난 균형을 제공하므로 광범위한 일반 자동화 적용 분야에서 선호되는 솔루션입니다.

RV 리듀서, 하모닉 리듀서 및 유성 리듀서는 직접 경쟁하기보다 각각 고유한 역할을 수행합니다. 이들은 함께 현대 정밀 동력 전달 시스템의 기반을 형성하며, 오늘날 산업 자동화 산업 전반에서 요구되는 다양한 모션 제어 요구 사항을 가능하게 합니다.
