CNC, AGV, 태양광 및 리튬 배터리 장비에서 유성 기어박스가 서보 모터의 이상적인 파트너인 이유는 무엇일까요?

유성기어박스가 서보 모터의 이상적인 파트너인 이유는 무엇일까요?

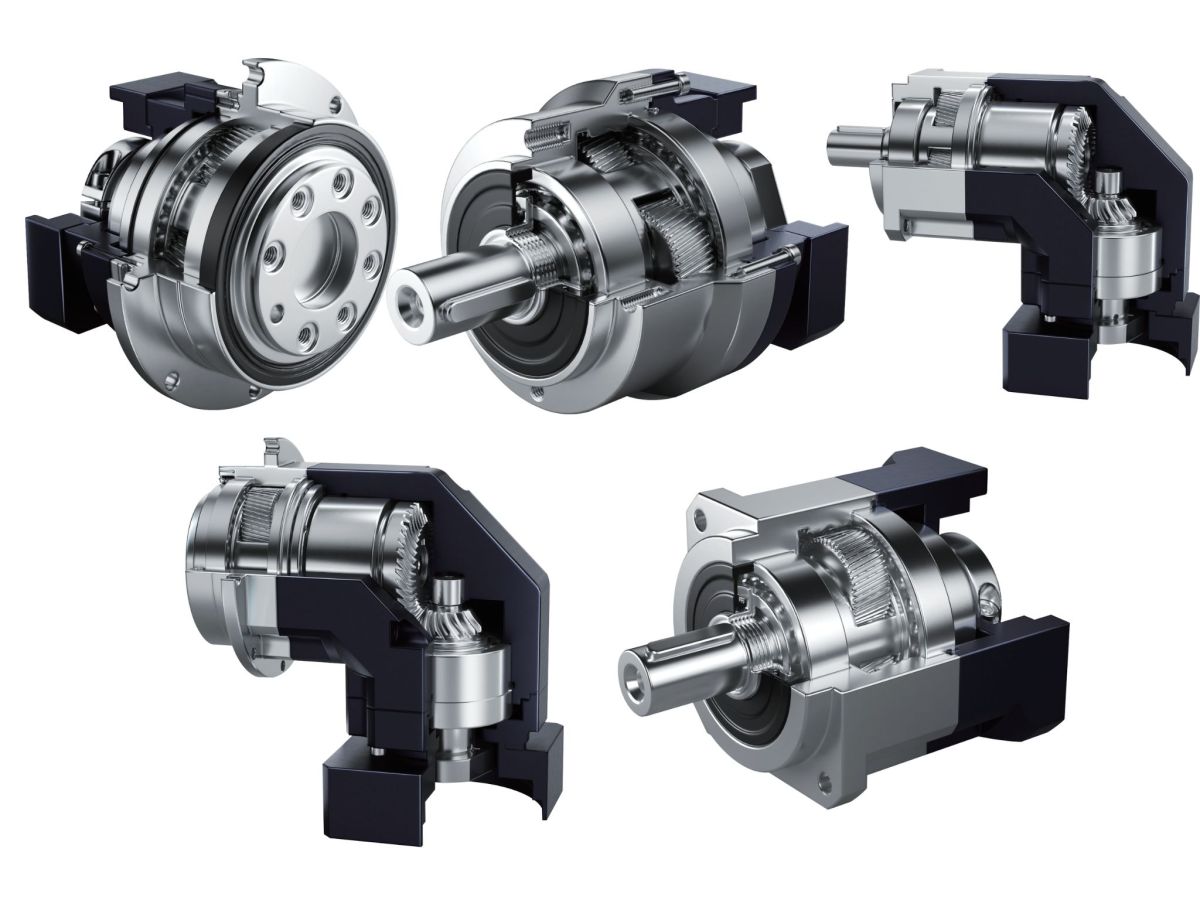

유성기어박스는 선기어, 유성기어 및 내륜기어를 사용하여 여러 기어 맞물림을 통해 토크를 전달합니다. 하중은 여러 유성기어에 분산되므로, 이 변속기 구조는 다음과 같은 고유한 장점을 제공합니다:

높은 효율: 정밀 유성기어박스는 단단 설계에서 ≥95%, 2단 설계에서 ≥92%의 효율을 달성할 수 있습니다. 일반적으로 약 50%–85%에 그치는 웜기어박스와 비교하면 유성기어박스는 연속 운전 중 에너지 손실을 줄일 수 있습니다.

낮은 백래시: 정밀 연삭 기어는 ≤1–3 arcmin의 백래시를 달성할 수 있으며, 표준 모델은 일반적으로 약 3–8 arcmin입니다. 이는 인덱싱, 위치 결정 및 반복적인 기동·정지 운전 중 손실 운동을 최소화하는 데 도움이 됩니다.

높은 강성: 여러 유성기어가 하중을 분담하여 빈번한 정·역회전 운전 및 절삭 충격에 대한 우수한 저항성을 제공합니다. 이는 과도한 비틀림 탄성 없이 안정적인 서보 추종 성능을 유지하는 데 도움이 됩니다.

컴팩트한 동축 설계: 입력축과 출력축이 동일 축상에 배치되어 유성기어박스는 설치 공간을 절약하면서 서보 모터 또는 스테퍼 모터와 쉽게 통합할 수 있습니다. 따라서 컴팩트한 기계 모듈 및 자동화 장비에 적합합니다.

유연한 감속비: 단단 유성기어박스는 일반적으로 3:1~10:1의 감속비를 제공하며, 2단 설계는 수십 대 일까지 도달할 수 있고 3단 구성으로는 더 높은 감속비를 구현할 수 있습니다. 이는 광범위한 자동화 응용 분야를 포괄합니다.

간단히 말하면: 중·고정밀, 높은 응답성, 우수한 비용 효율 및 연속 운전이 필요한 응용 분야에서는 유성기어박스를 우선 고려할 가치가 있는 경우가 많습니다. 단단 응용에서 매우 높은 감속비, 제로에 가까운 백래시 및 낮은 중량이 필요한 경우에는 하모닉 드라이브가 더 적합할 수 있습니다. 대형 로봇 암, 중하중 및 높은 충격 저항성이 필요한 경우에는 RV 기어박스가 더 나은 선택일 수 있습니다.

1. CNC 공작기계 및 머시닝 센터: 이송축, 공구 교환장치 및 회전축 보조

일반적인 적용 분야는 다음과 같습니다:

• 서보 이송축 및 컴팩트 CNC 리니어 슬라이드

• 툴 터릿 및 자동 공구 교환장치

• 인덱싱 헤드 및 4축·5축 로터리 테이블용 보조 구동장치

• 레이저 절단, 마킹 및 용접 시스템의 모션축

유성기어박스는 어떤 문제를 해결합니까?

높은 강성은 밀링 및 드릴링 중 발생하는 반경 방향 및 축 방향 하중에 저항하는 데 도움이 됩니다. 낮은 백래시는 반복 가능한 위치 결정을 지원하며, 높은 전달 효율은 장시간 가공 사이클 동안의 발열을 줄이는 데 도움이 됩니다. 정밀 유성기어박스는 구성에 따라 ≤3 arcmin 또는 그 이하의 백래시를 달성할 수 있습니다.

한계는 어디에 있습니까?

강한 전도 모멘트와 반복적인 역방향 충격을 받는 중절삭용 5축 스위블 헤드 및 대형 로터리 테이블의 경우 RV 기어박스 또는 웜기어 단과 결합한 유성기어박스도 검토해야 할 수 있습니다.

2. 산업 자동화 및 모션 모듈: 디스펜싱, 조립, 인덱싱 및 검사

일반적인 적용 분야는 다음과 같습니다:

• 리니어 모듈, 갠트리 로봇 및 로딩/언로딩 시스템

• 로터리 인덱싱 테이블 및 이송 메커니즘

• 디스펜싱, 나사 체결, 납땜 및 조립 장비

• 비전 정렬 플랫폼 및 CCD 검사 로터리 테이블

유성기어박스는 어떻게 선정해야 합니까?

일반적인 위치 결정 응용 분야에서는 약 3–8 arcmin의 백래시를 갖는 표준 유성기어박스로도 충분한 경우가 많습니다. 정밀 조립 및 비전 정렬 응용 분야에는 ≤3–5 arcmin의 백래시를 갖는 정밀 유성기어박스가 필요할 수 있으며, 일부 구성은 ≤1 arcmin을 달성할 수 있습니다.

고주파 정·역방향 운동의 경우 감속비만을 기준으로 기어박스를 선정하기보다는 비틀림 강성과 관성 매칭을 함께 평가해야 합니다.

3. 포장, 인쇄, 섬유 및 식품 장비: 연속 운전을 위한 효율

일반적인 적용 분야는 다음과 같습니다:

• 충전, 라벨링 및 제대 동기화

• 인쇄 실린더 및 웹 권취/권출

• 섬유 권취 및 장력 제어

• 식품 가공 및 이송 장비

유성기어박스가 적합한 이유는 무엇입니까?

연속 운전 시 유성기어박스의 높은 전달 효율은 웜기어박스보다 낮은 에너지 손실과 낮은 발열을 제공할 수 있습니다. 또한 동축 구조는 롤러, 드럼 및 권취축과 쉽게 통합할 수 있게 합니다.

청결성과 내유성이 중요한 식품 및 제약 장비의 경우 밀폐형 구성 및 용도별 식품 등급 윤활을 고려할 수 있습니다.

4. 물류, AGV 및 RGV: 빈번한 기동·정지 운전과 비용 효율

일반적인 적용 분야는 다음과 같습니다:

• AGV/AMR 구동휠 및 조향휠

• 스태커 크레인 승강 및 주행 메커니즘

• 크로스 벨트 분류 시스템 및 회전 이송 메커니즘

• RGV 왕복 이송 시스템

유성기어박스의 가치는 무엇입니까?

빈번한 기동·정지 운전은 낮은 반사 관성과 높은 동적 응답성의 이점을 얻습니다. 배터리 수명과 에너지 소비가 중요한 경우 높은 전달 효율은 중요한 고려 사항이 됩니다. 비용에 민감한 응용 분야에서 유성기어박스는 특정 성능이 필요하지 않은 경우 더 고가의 하모닉 또는 RV 전동 솔루션에 대한 실용적인 대안을 제공할 수 있습니다.

한계는 어디에 있습니까?

중하중 스태커 크레인, 대형 톤수의 고정밀 위치 결정 시스템 및 고토크 레일 장착 메커니즘의 경우 유성기어박스는 보조 운동에 사용할 수 있으며, 주 하중 지지 전동장치에는 RV 기어박스를 고려할 수 있습니다.

5. 신에너지: 태양광, 리튬 배터리 및 풍력

태양광 장비

유성기어박스는 긴 수명과 낮은 유지보수가 중요한 스트링 용접기, 라미네이터 보조 구동장치, 실리콘 웨이퍼 절단 이송 메커니즘 및 태양광 추적 시스템에 사용할 수 있습니다.

리튬 배터리 장비

일반적인 적용 분야에는 권취, 코팅, 슬리팅 및 전극 절단 보조 메커니즘이 포함됩니다. 권취 공정에서는 전극 정렬 및 공정 일관성을 유지하기 위해 안정적인 장력 제어와 낮은 백래시가 중요합니다.

풍력

유성기어박스는 나셀을 풍향에 맞추거나 블레이드 각도를 조정해야 하는 요 시스템 및 피치 시스템과 같은 응용 분야에 널리 사용됩니다. 다단 유성기어박스는 설계에 따라 수백에서 1,000:1 이상까지의 감속비를 제공할 수 있으며, 긴 수명과 풍력으로 인한 충격 하중에 대한 저항성이 요구됩니다.

대량 생산 신에너지 생산 라인의 경우 선정 시 공칭 감속비만 볼 것이 아니라 열 평형, 백래시 유지 성능 및 베어링 반경 하중 용량에 중점을 두어야 합니다.

6. 반도체 및 정밀 측정: 나노미터급 주 스테이지가 아닌 보조 정밀 운동

일반적인 적용 분야는 다음과 같습니다:

• 다이 본딩, 와이어 본딩 및 픽 앤 플레이스 장비용 보조축

• 웨이퍼 핸들링 및 로딩/언로딩 메커니즘

• 프로브 스테이션, 검사 정렬 및 광학 각도 조정

• 좌표 측정기 모션축

이러한 응용 분야에는 컴팩트한 저백래시 전동, 부드러운 미세 운동, 작은 치수 및 청정 윤활이 필요할 수 있습니다. 더욱 부드러운 전동이 요구되는 경우 헬리컬 기어 치형도 고려할 수 있습니다.

나노미터급 위치 결정이 필요한 주 스테이지에는 일반적으로 리니어 모터와 에어 베어링 시스템이 더 적합합니다. 유성기어박스는 보조 위치 결정 및 운동 메커니즘에 더 일반적으로 사용됩니다.

7. 의료 및 항공우주 보조 장비: 저소음, 청결성 및 컴팩트 설계

일반적인 적용 분야는 다음과 같습니다:

• 영상 교란을 최소화하기 위해 부드럽고 저소음 운동이 중요한 CT 및 MRI 갠트리 회전

• 재활 장비, 진단 기기 및 수술 보조 메커니즘

• 레이더 및 안테나 메커니즘

• 위성 메커니즘용 컴팩트 유성기어박스

비자성 또는 청정 환경에서는 특수 소재 및 저가스 방출 윤활제가 필요할 수 있습니다.

핵심 선정 기준은 단순히 감속비가 아니라 필요한 백래시 수준, 온도 상승, 소음, 보호 성능 및 수명입니다.

8. 유성기어박스가 적절한 선택이 아닌 경우는 언제입니까?

유성기어박스는 매우 다목적이지만 모든 응용 분야에 최적의 전동장치는 아닙니다.

제로에 가까운 백래시와 컴팩트한 크기에서 100:1을 초과하는 단단 감속비: 일반적으로 하모닉 드라이브가 더 적합합니다.

반복적인 역방향 충격과 높은 토크에 노출되는 대형 로봇 암, 로봇 베이스, 자동차 용접 시스템 및 중절삭용 포지셔너: RV 기어박스를 검토해야 합니다.

큰 전도 모멘트 또는 저주파 중하중 진동이 있는 긴 캔틸레버 구조: 반경 하중 및 전도 하중 용량을 신중하게 확인해야 합니다. 유성기어박스의 성능이 충분하지 않은 경우 RV 기어박스 또는 추가 구조 지지대가 필요할 수 있습니다.

엄격한 백래시 요구 사항이 없는 저속·경하중 이송 장비: 표준 기어 전동장치 또는 웜기어박스가 더 경제적일 수 있습니다. 정밀 유성기어박스가 항상 필요한 것은 아닙니다.

9. 유성기어박스 선정 시 물어봐야 할 세 가지 질문

 어느 정도의 정밀도와 백래시가 필요합니까?

이송과 같은 표준 응용 분야에는 표준 백래시 수준을 사용할 수 있습니다. 인덱싱 및 위치 결정 응용 분야에는 약 3–5 arcmin이 필요할 수 있으며, 고정밀 조립 및 반도체 장비에는 모션 시스템에 따라 ≤1–3 arcmin이 필요할 수 있습니다.

하중과 충격 하중은 어느 정도입니까?

빈번한 기동·정지 운전에서는 비틀림 강성을 고려해야 합니다. 긴 캔틸레버 구조와 큰 전도 모멘트의 경우 출력 토크만을 기준으로 기어박스를 선정해서는 안 됩니다. 중하중 및 고충격 조건에서는 RV 기어박스도 검토해야 합니다.

설치 공간과 효율은 얼마나 중요합니까?

컴팩트한 자동화 모듈, AGV 및 리튬 배터리 생산 장비는 종종 컴팩트한 치수와 전달 효율을 매우 중요하게 여깁니다. 연속 생산의 경우 온도 상승, 윤활 및 수명도 선정 과정에 포함해야 합니다.

결론

서보 시스템은 단순히 서보 모터 + 임의의 기어박스가 아닙니다. 전동 부품을 잘못 선정하면 우수한 모터와 컨트롤러 사양으로도 부적합한 기계식 전동장치를 보완할 수 없습니다.

유성기어박스의 가치는 단순한 감속과 토크 증대를 넘어선다는 점에 있습니다. 서보 모터와 올바르게 매칭하면 높은 동적 응답성, 낮은 백래시, 높은 효율 및 컴팩트한 기계적 통합을 제공하여 전체 모션 시스템이 더욱 안정적이고 효율적으로 작동하도록 지원할 수 있습니다.
