초소형 하모닉 드라이브 – 고급 소재를 적용한 정밀 제조

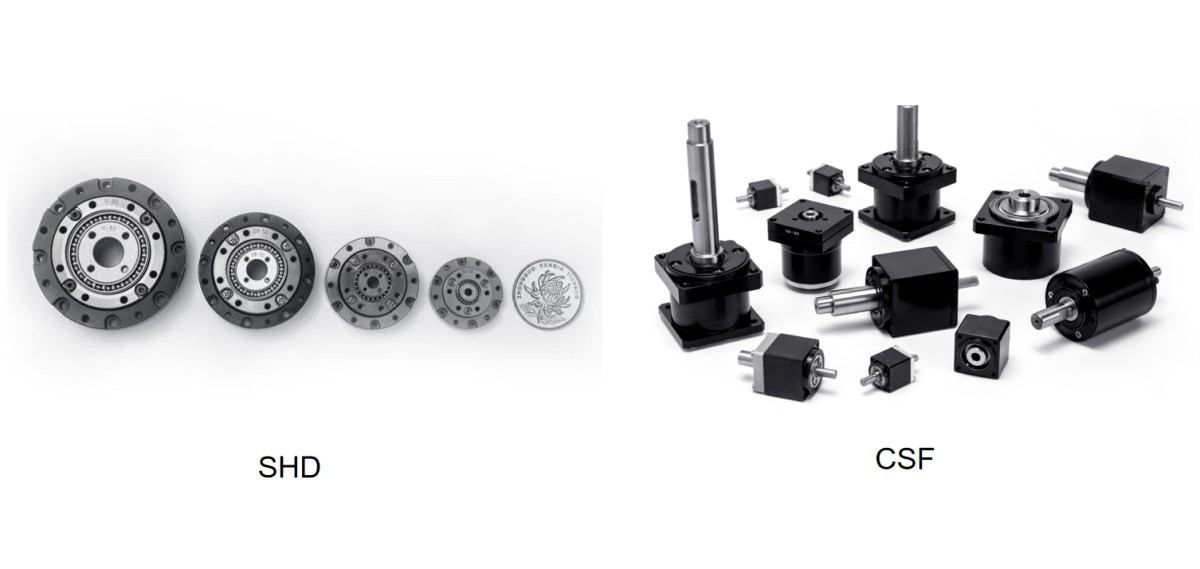

HONPINE의 SHD및CSF시리즈 초소형 하모닉 드라이브는 컴팩트 하모닉 드라이브 기술의 혁신을 보여줍니다. 종이클립과 비슷한 크기의 이 드라이브는 네 가지 모델(03, 05, 08, 및 11)로 제공되며, 각 모델은 다양한 토크 및 속도 요구 사항을 충족하기 위해 여러 입력/출력 구성(샤프트 및 플랜지)과 기어비(30, 50, 80, 및 100)를 제공하여 수십 가지의 제품 변형을 구현합니다.

HONPINE이 초소형 하모닉 드라이브의 생산 과제를 극복한 방법

1. 마이크로 플렉스 스플라인 베어링 기술의 혁신

기존의 다단계 가공 방식은 얇고 소구경인 설계로 인해 치수 오차와 변형 위험이 발생하기 때문에 마이크로 플렉시블 베어링에는 적합하지 않습니다. 이에 HONPINE은 선도적인 베어링 연구 기관과 협력하여 단일 셋업 복합 가공 공정을 개발했습니다. 연삭 및 레이저 열처리를 정밀 가공 센터에 통합함으로써, 선삭, 열처리, 연삭, 슈퍼피니싱까지 하나의 작업에서 모두 완료되는 간소화된 워크플로를 구현하여 높은 정밀도와 효율성을 보장했습니다.

2. 초미세 크로스 롤러 베어링의 혁신

표준 제조 방식은 초소형 크로스 롤러 베어링에는 충분하지 않았습니다. HONPINE의 매립형 분할 레이스웨이 설계는 특수 마이크로 연삭 장비의 필요성을 없애고, 구조 혁신을 통해 초미세 레이스웨이 가공의 난제를 해결했습니다.

3. 첨단 재료 과학 & 열처리

수년간의 연구개발을 통해 HONPINE은 하모닉 드라이브의 피로 저항성에 중요한 경도와 인성의 균형을 최적화했습니다. 응력의 축적(가공 후)과 분산(가공 전)을 분석하여, 현재 양산에 사용되고 있는 독자적인 열처리 공정을 개발했습니다.

4. 독자적인 제조 기술

변형 후 마감 가공: 플렉스 스플라인 치형 가공을 위한 새로운 방식으로 균일한 접촉을 보장하여 기존 강재 플렉스 스플라인의 불균일성을 제거합니다.

S자형 치형 프로파일 설계: 운동학, 마찰학, 윤활 과학을 결합하여 HONPINE은 최적화된 S-곡선을 생성하는 시뮬레이션 소프트웨어를 개발했으며, 이를 통해 하중 분포를 개선하고 마찰을 줄이며 수명을 연장했습니다.

성능 & 적용 분야

HONPINE의 초소형 하모닉 드라이브는 고급 소재와 정밀 엔지니어링을 활용하여 탁월한 내구성과 효율성을 제공합니다. 유지보수가 적고 고성능인 설계로 다음 분야에 이상적입니다:

의료 & 헬스테크 (수술 로봇, 진단 장비)

서비스 & 경공업 자동화 (AGV, 정밀 액추에이터)

휴머노이드 로보틱스 (예: 기계식 손가락 관절, 이 분야에서는 CSF 시리즈가 뛰어난 성능을 발휘함).

컴팩트하면서도 고토크 솔루션에 대한 수요가 증가함에 따라, HONPINE의 드라이브는 소형화된 모션 제어 분야에서 새로운 기준을 세우고 있습니다.
