RV 감속기 기어박스: 산업용 로봇 정밀도의 핵심 기술

RV 감속기 기어박스의 작동 원리 및 특성

RV 감속기 기어박스는 전통적인 사이클로이드 유성전동을 기반으로 개발되었습니다. 그 감속 구조는 1단 유성감속기와 2단 사이클로이드 핀휠 감속기로 구성됩니다. 최소 두 개의 편심축을 사용하여 2차 감속 메커니즘을 연결합니다. 하우징과 사이클로이드 핀휠은 견고한 주조물과 강철 부품에 의해 매칭되고 구동되며, 이들은 폐쇄형 차동 기어 트레인을 형성합니다. RV 감속기 기어박스는 일반적인 사이클로이드 핀휠 전동의 단점을 극복할 뿐만 아니라 고정밀(백래시 1 arc minute 미만), 고강성, 고내구성, 높은 출력 밀도(고토크 및 컴팩트), 넓은 감속비 범위, 저진동 등의 일련의 장점을 갖추고 있습니다.

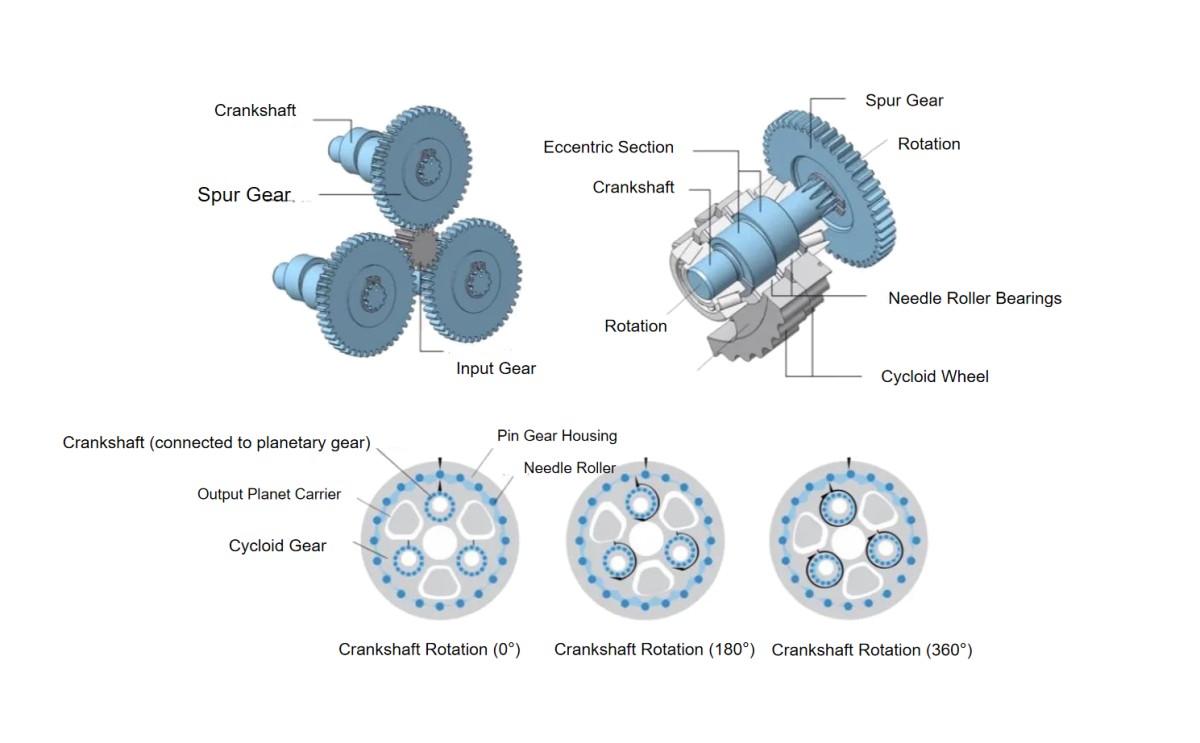

RV 감속기 기어박스의 동작 전달 과정은 다음과 같습니다: 서보 모터의 회전은 입력 기어를 통해 유성기어로 전달되며, 입력 기어와 유성기어 사이의 기어비에 따라 속도가 감속됩니다(1단 감속). 크랭크샤프트는 유성기어에 직접 연결되어 동일한 속도로 회전합니다. 두 개의 사이클로이드 기어는 크랭크샤프트의 편심부와 니들 베어링 사이에 설치됩니다. 크랭크샤프트가 회전하면 편심부에 설치된 사이클로이드 기어도 입력축 주위를 편심 운동합니다. 한편, 니들 롤러(사이클로이드 기어 톱니 수보다 1개 더 많음)는 핀 기어 하우징 내부에 균일한 간격으로 배치됩니다. 크랭크샤프트가 한 바퀴 회전을 완료하면, 사이클로이드 기어는 니들 롤러와 접촉하면서 편심 운동을 수행합니다. 이때 출력 유성 캐리어는 크랭크샤프트의 회전 방향과 반대 방향으로 1치 회전합니다. 이 회전은 2차 감속 장치의 축으로 출력됩니다(2단 감속). 총 감속비는 1단과 2단의 감속비를 곱한 값입니다.

RV 감속기 기어박스는 산업용 로봇의 핵심 부품입니다

RV 및 하모닉 감속기는 산업용 로봇과 같은 고급 장비 제조 산업의 핵심 부품입니다. 글로벌 산업 경쟁의 초점이자 중국 산업 고도화의 추진력으로서, 산업용 로봇의 급속한 발전은 RV 감속기 기어박스 산업의 발전에 광범위한 시장 공간과 중요한 추진력을 제공합니다. 산업용 로봇의 핵심 부품인 RV 감속기 기어박스는 한편으로는 산업용 로봇 수요 증가의 혜택을 받아 지속적인 발전 동력을 얻고 있습니다. 다른 한편으로, 산업용 로봇의 사용 수명은 일반적으로 8–10년입니다. 이 기간 동안 감속기는 전달 및 하중 지지 부품으로서 불가피한 마모를 겪습니다. 그 서비스 수명은 일반적으로 약 두 해입니다. 교체용 애프터마켓 수요 또한 핵심 수요 동인 중 하나입니다. 따라서 현재 산업용 로봇의 유지보수에는 대량의 감속기 교체가 필요하며, 이것 역시 RV 감속기 기어박스의 시장 공간을 형성합니다.

HONPINE RV 감속기 기어박스의 분류

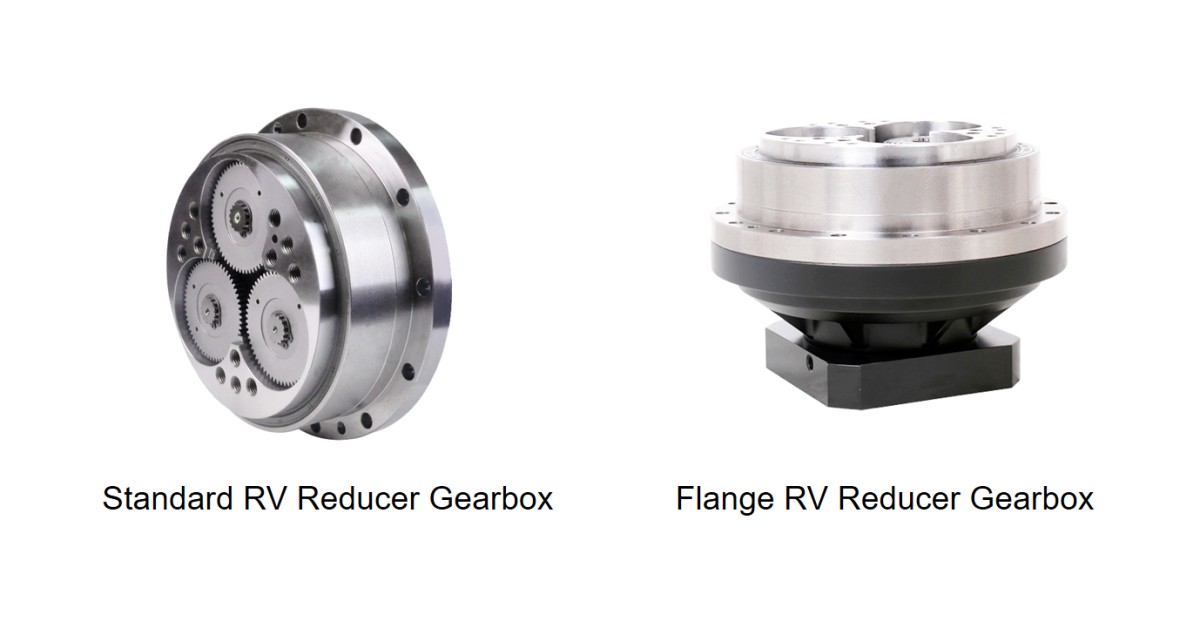

HONPINE RV 감속기 기어박스는 표준형 RV 감속기 기어박스와 RV 감속기 기어박스로 구분됩니다. 표준형 RV 감속기 기어박스는 정밀 기계를 위해 설계된 감속 장치입니다. 이는 사이클로이드 핀휠과 유성기어로 구성된 2단 폐쇄형 차동 기어 트레인 구조입니다. 이는 오픈 구조이며 사용 시 플랜지 씰링과 특수 RV 그리스 충전이 필요합니다. 산업용 로봇 분야에서 말단 하중이 20 kg 미만인 로봇 암의 경우, RV 감속기 기어박스는 주로 베이스에서 대하중 관절(일반적으로 1번째부터 4번째 관절)까지 사용됩니다. 말단 하중이 20 kg를 초과하는 로봇 암의 경우, 해당하는 6개 관절 자유도 모두에 RV 감속기 기어박스가 사용됩니다. RV 감속기 기어박스는 로봇 암의 위치 정밀도를 보장하는 핵심 전달 부품입니다.

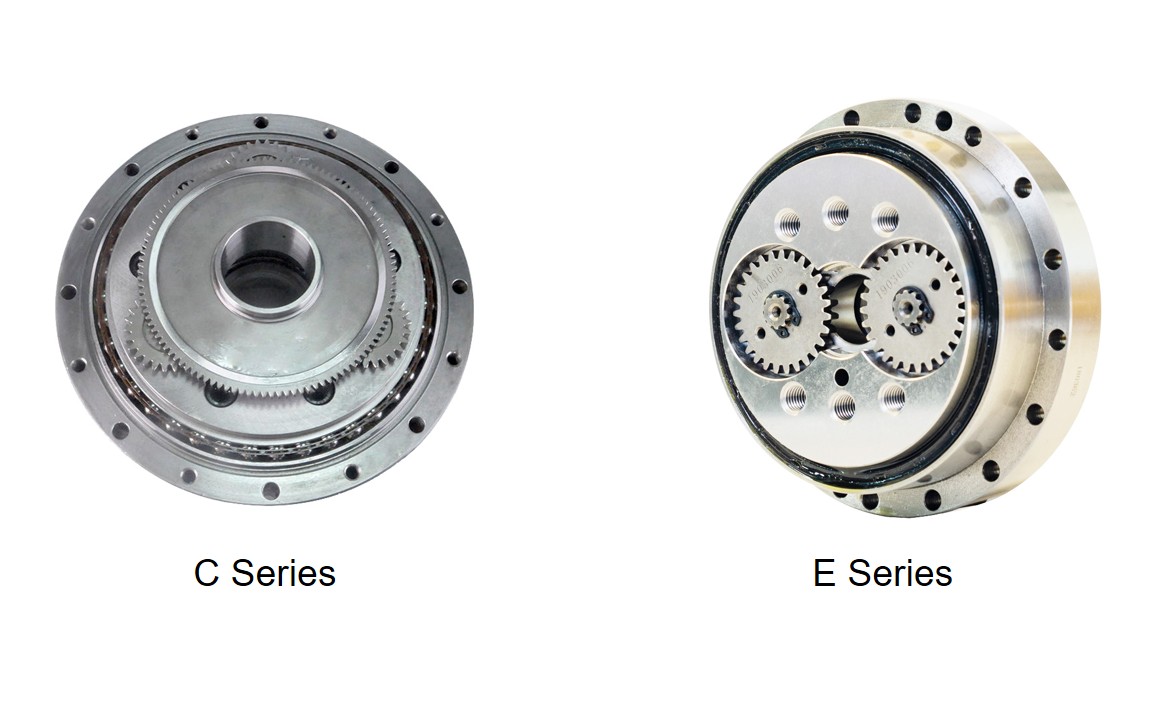

표준형 RV 감속기 기어박스는 설계에 따라 실체 구조의 Standard E Series와 중공 구조의 Standard C Series로 나눌 수 있습니다.

간단한 사용 설명: Standard E Series와 Standard C Series는 플랜지 씰링이 없는 오픈 구조입니다. 고객은 구매 후 플랜지 씰링을 수행하고 특수 RV 윤활 그리스를 주입해야 합니다. 공장의 솔리드 입력축은 고객의 모터 입력축 사양에 따라 다시 드릴링 및 슬롯 가공이 필요합니다(당사는 고객이 제공한 입력축 도면을 기반으로 가공할 수 있습니다).

플랜지 일체형 RV 감속기 기어박스는 표준형 RV 감속기 기어박스를 기반으로 플랜지 씰링이 사전 장착된 맞춤형 모델입니다. 표준형 RV 감속기 기어박스의 분류에 따라, 실체 구조의 Flange-Integrated E Series와 중공 구조의 Flange-Integrated C Series로도 나눌 수 있습니다.

RV 감속기 기어박스의 발전과 미래

RV 감속기 기어박스는 로봇 및 CNC 공작기계와 같은 고급 장비의 핵심 부품으로서 산업 자동화와 지능화에서 없어서는 안 될 요소입니다. 이들은 제조업의 전환과 업그레이드에 매우 중요한 의미를 지닙니다. 제조업의 지능형 전환을 촉진하고, 공업화와 정보화의 융합을 심화하며, 산업 자동화 수준을 향상시키고, 산업용 로봇의 빠른 발전을 촉진하는 데 기여합니다.

왜 HONPINE RV 감속기 기어박스를 선택해야 할까요?

산업용 로봇 RV 감속기 기어박스의 핵심 기술 지표에는 주로 비틀림 강성, 기동 토크, 전달 정밀도, 공회전 이동량, 백래시, 전달 오차, 전달 효율 및 소음이 포함됩니다. RV 감속기 기어박스의 설계, R&D, 제조에는 재료, 부품 구조 및 기어 치형에 대한 반복적인 테스트와 조정이 필요합니다. RV 감속기 기어박스의 정밀도 요구사항은 그 생산이 높은 기술적 복잡성을 수반함을 의미합니다. 주요 기술적 과제는 다음과 같습니다:

• 2단 감속 설계에서는 1단의 작은 오차가 출력단에서 증폭되어 제품 정밀도에 영향을 미칩니다.

• 큰 토크 전달을 보장하고, 과부하 충격을 견디며, 기대 수명을 충족해야 하므로 과구속 설계가 됩니다. 이는 매우 높은 가공 정밀도 요구사항을 부과하고 생산 난이도를 높입니다.

• 양산에서 안정적이고 신뢰할 수 있으며 일관된 성능을 달성하는 것은 특히 어렵습니다.

HONPINE은 R&D 설계, 품질 관리, 제품 테스트 및 조립 검증에 막대한 투자를 하고 있습니다. 제조 공정은 재료, 생산 장비 및 공정 정밀도에 대해 엄격한 요구사항을 부과합니다.
