미니 하모닉 드라이브 선택 가이드: 사양, 브랜드, 분류

HONPINE 미니 하모닉 드라이브의 개발

표준 하모닉 감속기는 미사일, 위성, 드론 및 기타 조향 기어 분야에서 널리 사용되어 왔습니다. 표준 하모닉 감속기 플렉스스플라인의 벽 두께는 σ=(0.01～0.0145)d이며, 여기서 d는 플렉스스플라인 피치원 직경이고, 맞물림 치높이는 h= (1.4～1.6)m이며, 여기서 m은 기어 모듈입니다;

HONPINE은 표준 하모닉 감속기에 보정 계수를 추가하고 핵심 파라미터의 설계 및 조정을 최적화하여 구조 강도가 높고 수명이 길며 가공 및 제조가 가능한 소형 하모닉 감속기를 구현합니다. 플렉스스플라인 벽 두께와 플렉스스플라인 변위 계수를 보정함으로써 맞물림 기어 깊이를 조정하여 다른 운동 특성 지표(전달 정밀도, 기동 토크 등)에 영향을 주지 않으면서 기어의 하중 지지 능력을 향상시킵니다. 범위를 제한함으로써 소형 서보의 설계 및 제조 주기를 단축하고 R&D 비용을 절감합니다; 이후 범위 내의 값을 표준 하모닉 감속기 설계 계산 방법에 반복 적용하여 설계 검증을 수행하고, 최적의 목표 파라미터를 선별한 다음, 최적화된 설계 지표를 도출하여 소형 하모닉 감속기의 가공 및 제조를 완료합니다; 이는 소형 하모닉 감속기의 기계적 및 운동 특성을 보장하며, 하모닉 감속기의 설계 원리를 변경하지 않고도 하모닉 감속기의 적용 범위를 소형 하모닉 감속기까지 확장하여 소질량, 소형화 및 고성능 감속기의 요구를 충족시키고, 하모닉 감속기의 적용 분야를 소형 UAV, 로봇 및 기타 분야로 확대합니다.

미니 하모닉 드라이브의 장점

HONPINE은 플렉스스플라인 형상 최적화 및 특수 소재와 같은 다양한 첨단 기술을 적용하여 하모닉의 크기를 줄이는 동시에 설치 정밀도를 크게 향상시키고 생산 및 설치 비용을 절감하는 목표를 달성했습니다. 기존 하모닉 감속기와 비교하여 축방향 길이는 30% 이상 감소했고, 전체 장비의 중량은 40% 감소했습니다. 이는 중대한 돌파구이며, 전체 장비의 정밀도를 보장하면서 경량화를 실현할 수 있습니다.

HONPINE 미니 하모닉 드라이브 분류

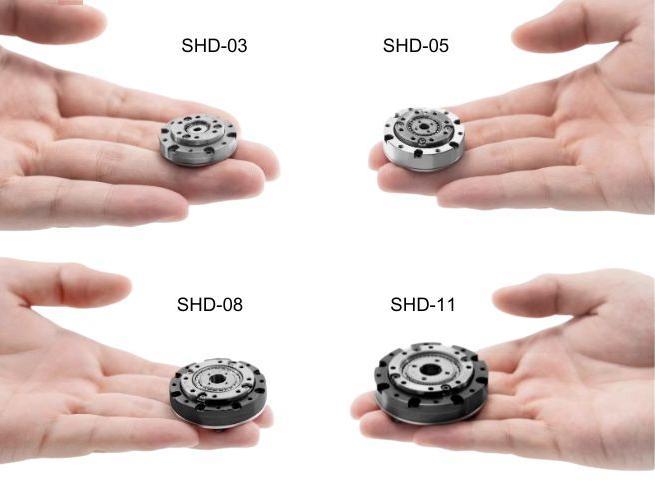

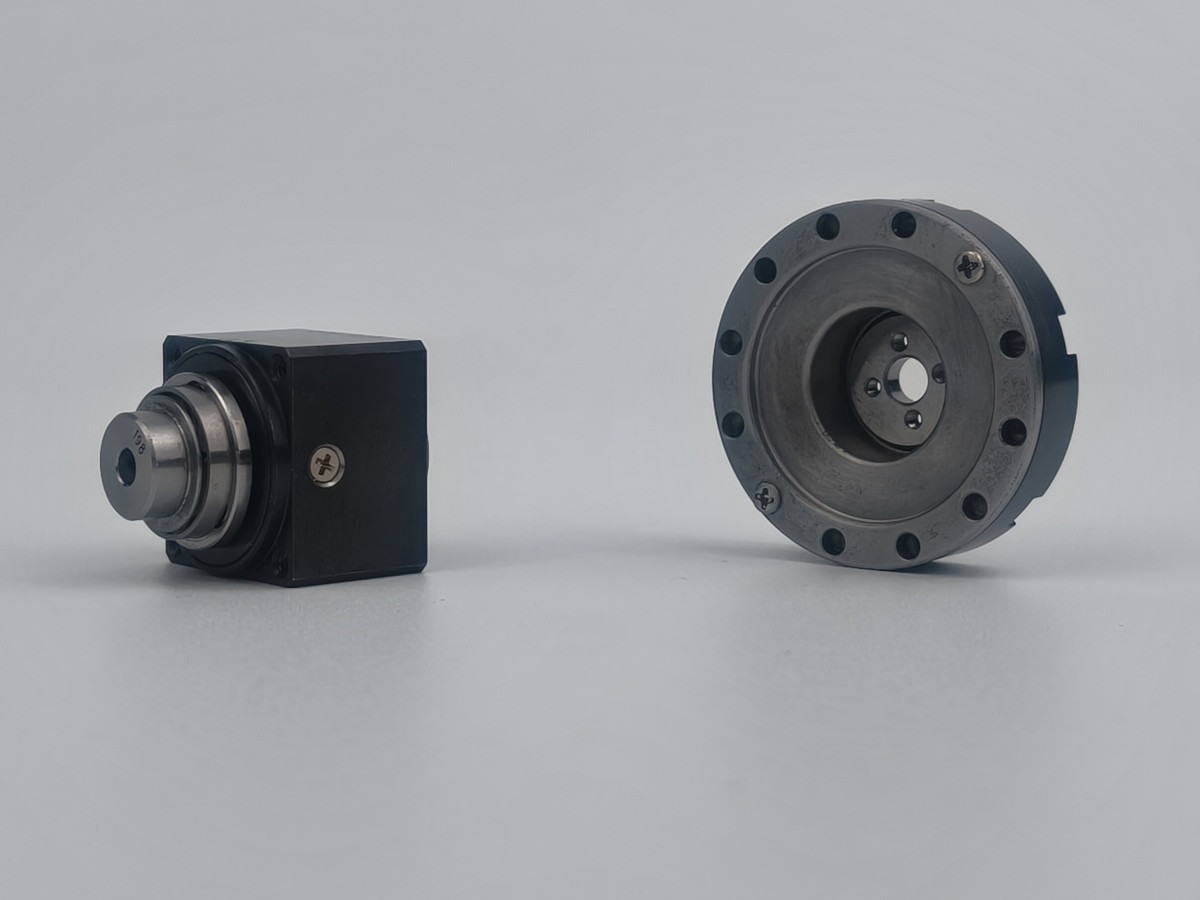

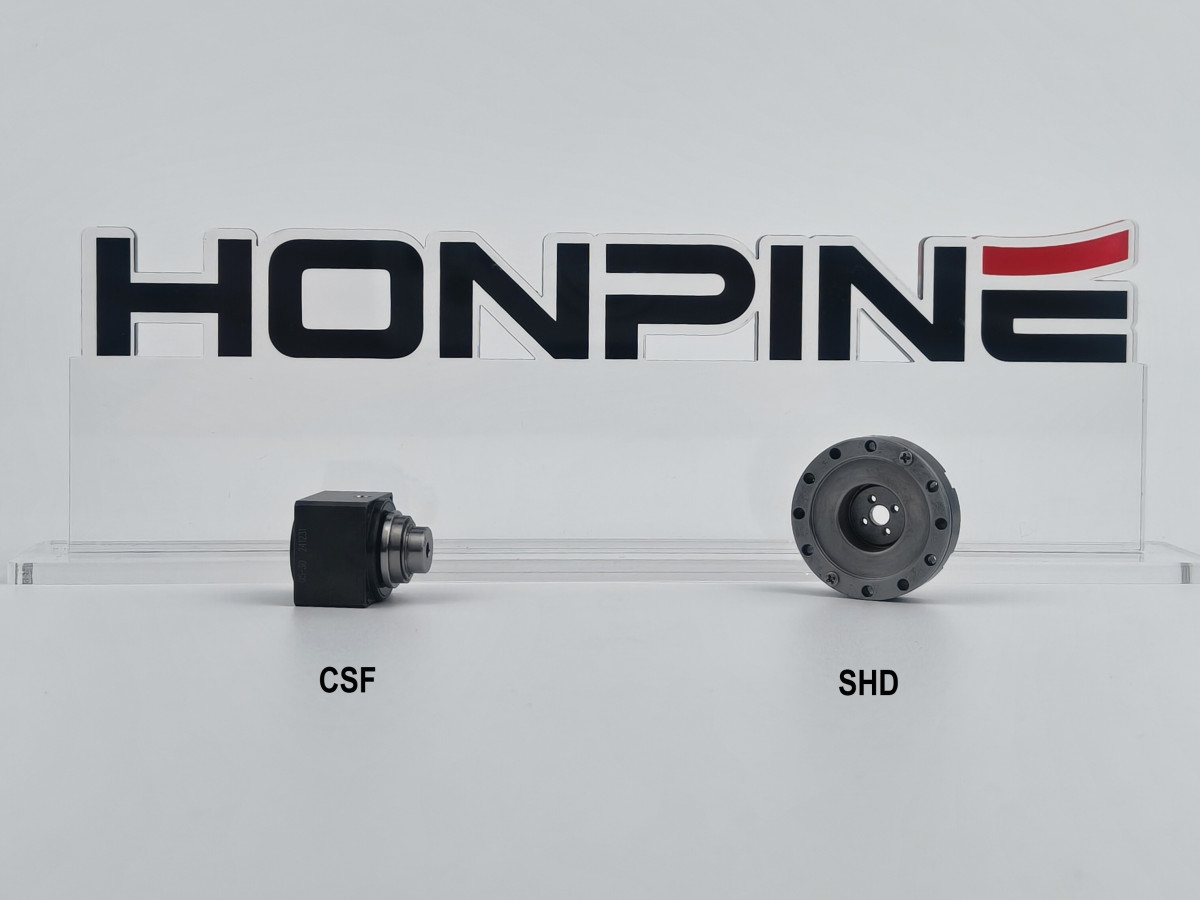

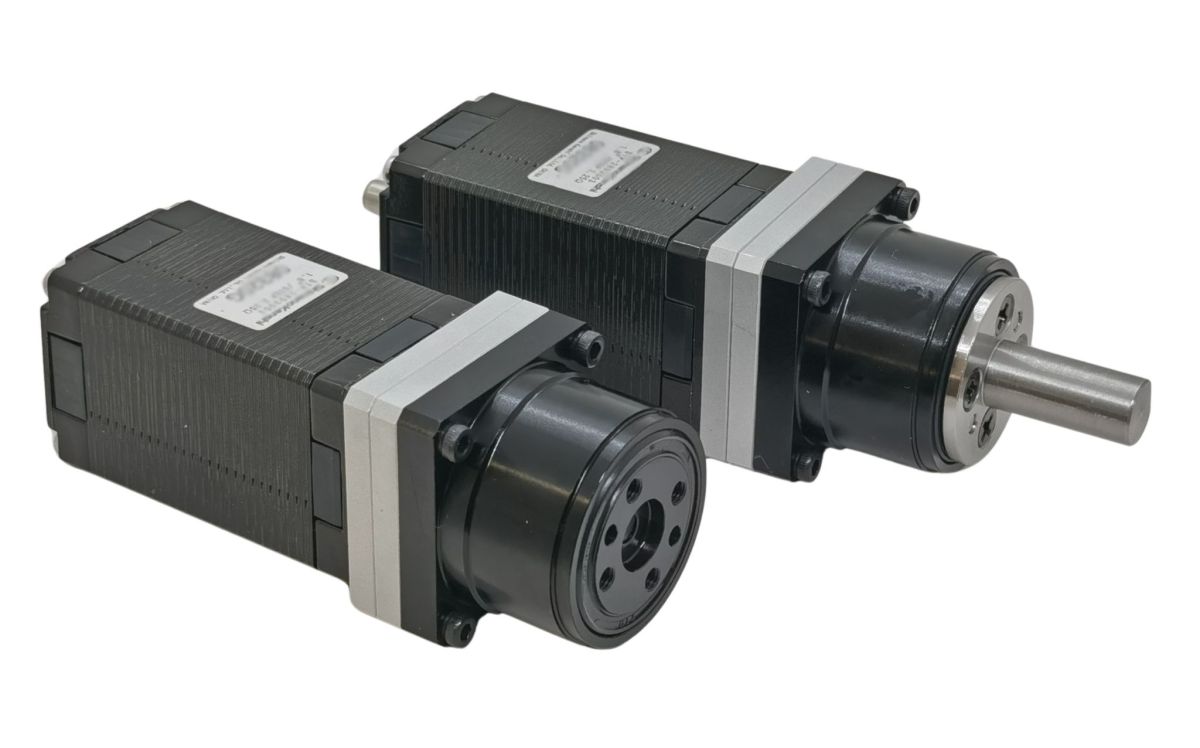

현재 HONPINE 미니 하모닉 드라이브는 SHD 시리즈와 CSF 시리즈의 두 가지 시리즈가 있으며, 그중 CSF-mini 시리즈는 다양한 입력 및 출력 형식을 제공합니다. 예를 들어, 샤프트 입력과 홀 입력, 샤프트 출력과 플랜지 출력 등이 있습니다. 더 많은 제품 정보를 원하시면 당사에 문의해 주십시오.

왜 HONPINE 미니 하모닉 드라이브를 선택해야 할까요?

하모닉 감속기 공급업체로서 HONPINE은 강력한 기술력과 자체 R&D 센터를 보유하고 있습니다. HONPINE 하모닉 감속기는 높은 신뢰성, 고정밀, 고토크, 긴 수명, 큰 감속비, 소형화, 높은 가성비 등의 특징을 갖추고 있습니다. 이 제품은 로봇, 항공우주 장비, CNC 공작기계, 반도체 제조 장비, 정밀 기계 구동 제어 및 기타 분야에서 널리 사용됩니다. 특히 산업용 로봇 산업에서는 고정밀, 고토크, 큰 감속비의 특성을 충분히 발휘할 수 있습니다.
