하모닉 드라이브와 서보 모터의 시너지로 로봇 팔 소형화 가속

로보틱스의 지속적인 발전과 함께, 서보 제어 시스템은 복잡한 작업 환경에서 점점 더 중요한 역할을 하고 있습니다. 서보 모터와 하모닉 드라이브를 결합한 협조 제어 전략은 시스템의 동적 성능과 제어 정확도를 향상시킵니다. 하모닉 드라이브 + 서보 모터 조합은 산업용 로봇과 협동 로봇에서 소형화, 경량화 설계 및 고정밀을 실현하기 위한 핵심 솔루션입니다.

서보 모터와 하모닉 드라이브가 함께 작동하는 방식

서보 모터는 고속, 저토크 및 정밀한 구동 성능을 제공하여 속도와 각도를 정확하게 제어할 수 있도록 합니다. 제로 백래시와 고정밀 특성을 갖춘 하모닉 드라이브는 로봇 관절의 반복 위치 결정 정확도를 보장하고, 토크를 증폭하며, 출력 강성을 향상시킵니다.

로봇 관절에서 하모닉 드라이브의 역할

관절 서보 시스템에서 모터 출력축은 하모닉 드라이브를 통해 부하와 연결됩니다. 입력축과 출력축 전반의 속도 및 토크 전달 관계는 하모닉 드라이브의 구조에 의해 결정됩니다. 관절 마찰은 불가피하게 존재하며, 이는 효율 손실과 순응성 저하를 초래하지만 동시에 유익한 감쇠 효과도 제공합니다. 실제 적용에서는 윤활, 제어 알고리즘을 통한 보상 및 힘 센서를 통해 마찰의 영향을 최적화합니다.

하모닉 드라이브와 서보 모터의 적용 분야

협동 로봇

서보 모터는 하모닉 드라이브를 직접 구동하여 일체형 관절 모듈을 형성합니다. 서보 모터의 낮은 속도와 토크만으로도 엔드 이펙터의 요구를 충족할 수 있습니다. 이는 특히 6자유도 이상의 경량 로봇에 매우 적합합니다. 예로는 UR, AUBO 및 JAKA 협동 로봇이 있습니다.

휴머노이드 로봇 다리 관절

하모닉 드라이브의 높은 감속비는 소형 모터가 휴머노이드 보행에 필요한 토크를 제공할 수 있게 하여, 제한된 관절 공간 내에서 충분한 동력을 보장합니다. 예로는 UBTECH Walker, Xiaomi CyberOne 및 Tesla Optimus가 있습니다.

정밀 위치 결정 플랫폼

서보 모터와 하모닉 드라이브의 조합은 초고해상도 각도 위치 결정을 실현합니다. 고해상도 엔코더와 결합하면 서브 아크초 수준의 정확도에 도달할 수 있습니다. 이는 반도체 및 광학 검사 시스템과 같이 극도의 반복 정밀도가 요구되는 장비에 널리 사용됩니다.

항공우주

서보 모터와 하모닉 드라이브의 조합은 장기간 안정적인 저속, 고토크 출력을 제공합니다. 우주선은 중량 제약을 받기 때문에 하모닉 드라이브의 컴팩트한 설계가 매우 적합합니다. 대표적인 적용 사례로는 위성 태양광 패널 전개와 레이더 안테나 구동이 있습니다.

의료 로봇

하모닉 드라이브–서보 모터 조합은 부드럽고, 백래시가 없으며, 고정밀의 작동을 가능하게 합니다. 서보 모터는 하모닉 감속기를 구동하여 저속, 고정밀 제어를 구현하고, 하모닉 드라이브는 수술 조작 중 정확한 힘 피드백을 보장합니다.

시장 트렌드로서의 하모닉 서보 관절 모듈.

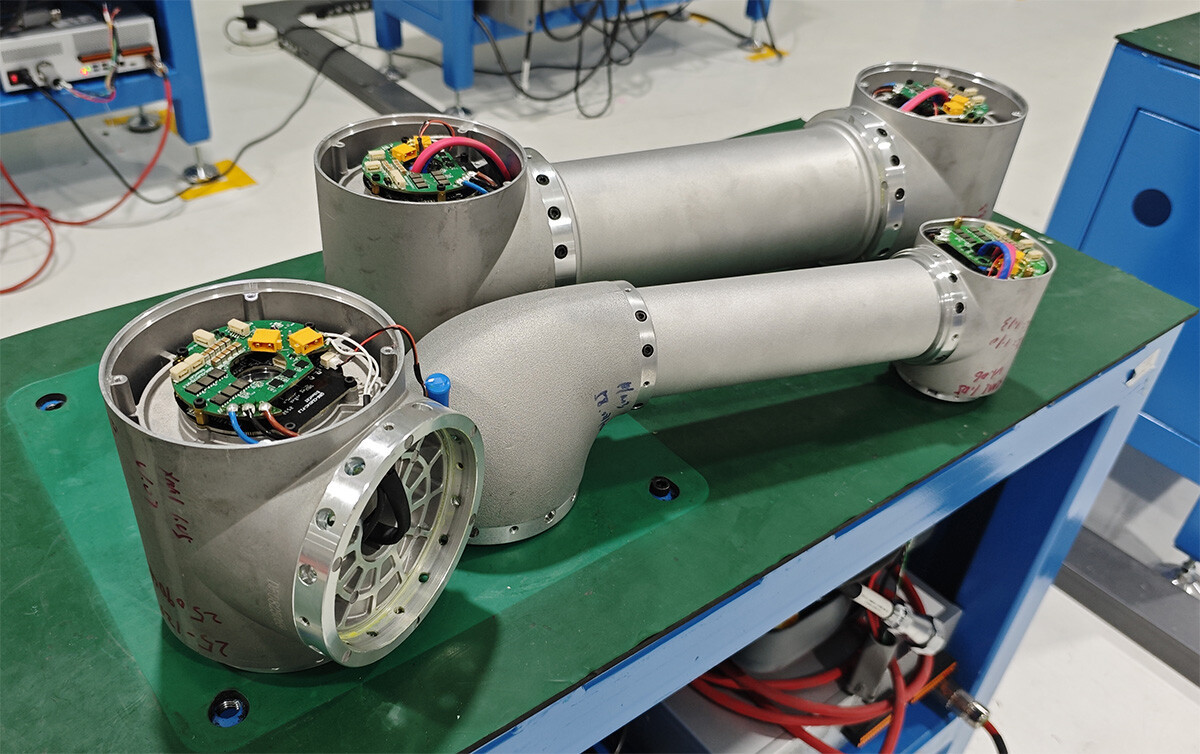

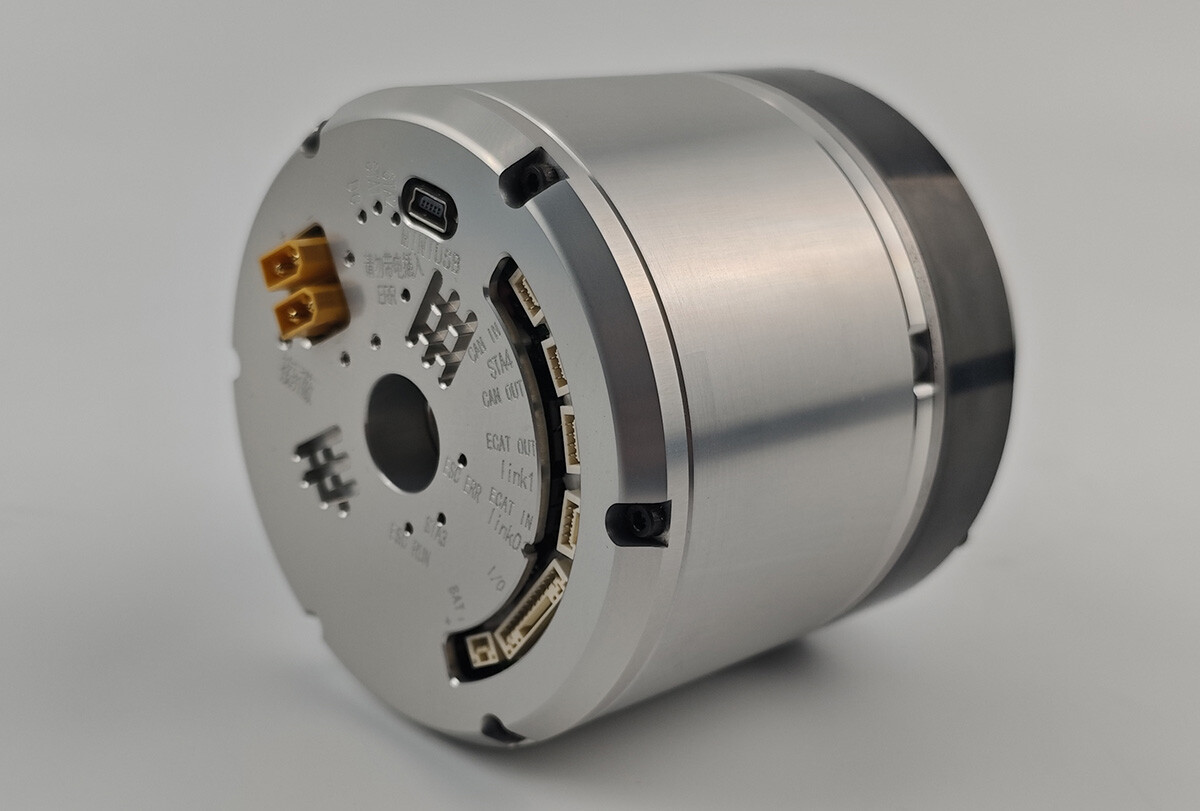

하모닉 관절 모듈은 하모닉 드라이브, 서보 모터, 엔코더 및 드라이버를 컴팩트한 단위로 통합합니다. HONPINE의 하모닉 관절 모듈은 제한된 공간에서 더 높은 토크 출력을 제공하여 하모닉 드라이브와 서보 모터의 장점을 극대화합니다.

로봇은 전 세계 산업 제조 분야에서 널리 적용되고 있으며, 그 운동 시스템의 핵심 기능 부품은 하모닉 서보 관절 시스템입니다. 이러한 시스템은 로봇 관절이 고정밀 토크 및 속도 제어에 대한 성능 요구 사항을 충족하도록 보장합니다. 소형화, 고정밀 및 통합 용이성으로 인해 하모닉 서보 관절 모듈은 미래의 주류 트렌드가 되고 있습니다.
