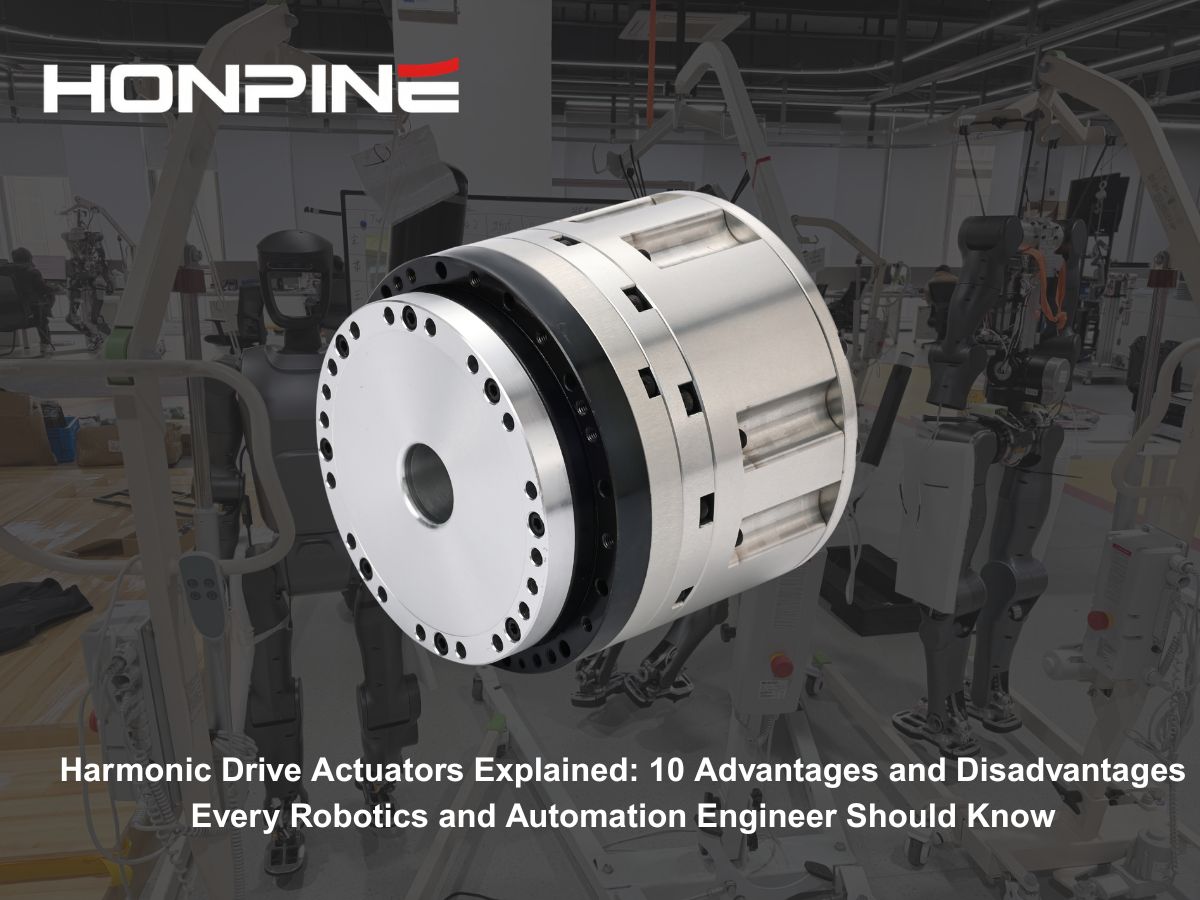

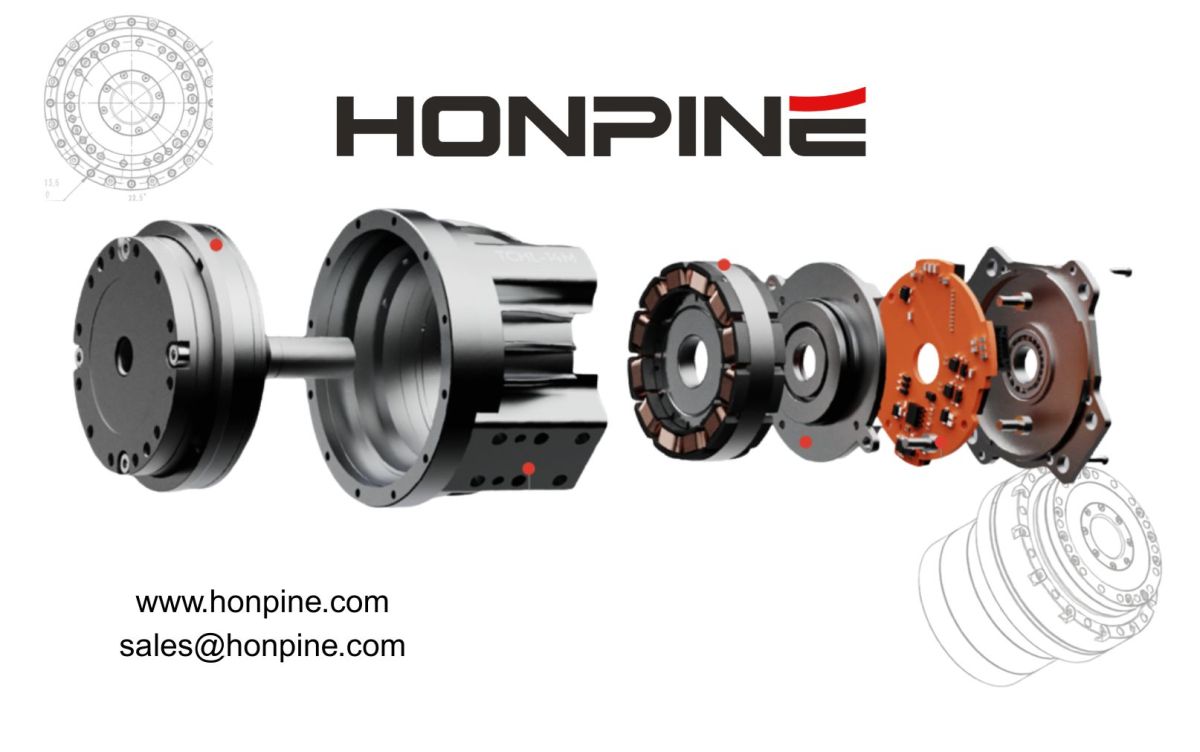

하모닉 드라이브 액추에이터 설명: 모든 로보틱스 및 자동화 엔지니어가 알아야 할 10가지 장단점

모션 제어 솔루션을 선택할 때, 하모닉 로터리 액추에이터의 장점과 한계를 이해하는 것은 필수적입니다. 이러한 액추에이터는 탁월한 정밀도와 컴팩트한 설계로 널리 알려져 있지만, 본질적인 한계도 있어 특정 중하중 응용 분야에는 적합하지 않습니다.

이 가이드는 하모닉 액추에이터의 장단점을 종합적으로 개요하여, 엔지니어가 각자의 응용 요구사항에 맞는 적절한 전송 솔루션을 선택하는 데 도움을 줍니다.

하모닉 로터리 액추에이터의 핵심 장점

1. 탁월한 정밀도와 거의 제로에 가까운 백래시

하모닉 드라이브 액추에이터의 가장 큰 장점은 독특한 유연 기어 맞물림 원리에 있습니다. 플렉스스플라인의 제어된 탄성 변형을 활용하여, 거의 백래시가 없는 매우 높은 전달 정밀도를 구현합니다.

이로 인해 하모닉 로터리 액추에이터는 다음과 같은 초정밀 위치 결정이 필요한 응용 분야에 이상적입니다:

• 협동 로봇(Cobots)

• 반도체 제조 장비

• 항공우주 서보 시스템

• 의료 자동화

• 광학 검사 시스템

적절한 백래시 보정을 적용하면, 반복 위치 정밀도는 하중이 걸린 상태에서도 아크초 수준에 도달할 수 있어, 하모닉 드라이브 서보 모터 시스템은 정밀 모션 제어에 선호되는 선택입니다.

2. 매우 컴팩트한 구조로 높은 감속비 구현

일반적인 기어박스와 달리, 단일 단계 하모닉 액추에이터는 50:1에서 300:1 사이의 감속비를 구현할 수 있어 대부분의 유성 기어박스를 크게 능가합니다.

주요 장점은 다음과 같습니다:

• 기계 부품 수 감소

• 컴팩트한 기계 레이아웃

• 경량 구조

• 더 작은 설치 공간

동일한 감속비를 제공하는 기존의 다단 감속기와 비교하면, 하모닉 로터리 액추에이터는 전체 크기를 3분의 1 이상 줄이는 동시에 시스템 중량을 크게 낮출 수 있습니다.

이로 인해 로봇 관절, 모바일 로봇, AGV, 그리고 설치 공간이 제한된 자동화 장비에 특히 적합합니다.

3. 부드러운 작동과 저소음

하모닉 드라이브 액추에이터는 작동 중 기어 치의 30% 이상을 동시에 맞물리게 하여, 하중을 여러 치에 분산시킵니다.

장점은 다음과 같습니다:

• 부드러운 토크 전달

• 낮은 진동

• 최소한의 기어 소음

• 우수한 모션 안정성

이러한 특성은 조용한 작동이 작업 환경을 개선하는 협동 로봇과 실험실 자동화에서 특히 유용합니다.

4. 밀폐 환경으로의 동력 전달

하모닉 기어 기술의 독특한 특징 중 하나는 케이스의 무결성을 해치지 않으면서 완전히 밀폐된 환경으로 동력을 전달할 수 있다는 점입니다.

이로 인해 하모닉 로터리 액추에이터는 다음 분야에서 특히 가치가 큽니다:

• 진공 챔버

• 반도체 공정 장비

• 항공우주 밀폐 시스템

• 화학 공정 장비

• 위험 가스 환경

• 이와 같은 기능을 제공할 수 있는 강성 전달 시스템은 거의 없습니다.

5. 우수한 동축 설계와 컴팩트한 통합성

하모닉 액추에이터의 입력축과 출력축은 본질적으로 동축 구조이므로, 기계 설계를 단순화하고 구조적 대칭성을 향상시킵니다.

많은 하모닉 드라이브 서보 모터 시스템은 중공축을 채택하여 케이블, 공압 튜브, 광섬유 또는 레이저 빔이 중앙을 통과할 수 있습니다.

장점은 다음과 같습니다:

• 더 깔끔한 케이블 라우팅

• 케이블 마모 감소

• 로봇 관절 통합이 용이함

• 시스템 전체 신뢰성 향상

6. 긴 정밀도 유지 수명

플렉스스플라인의 피로가 주요 마모 메커니즘이지만, 고급 하모닉 드라이브 액추에이터는 적절한 윤활과 하중 조건 하에서 장기간의 운전 동안 뛰어난 위치 정밀도를 유지할 수 있습니다.

일부 고급 제품은 20,000시간 이상의 운전 후에도 절대 위치 정밀도를 10 아크초 이내로 유지하여, 산업 자동화의 장기 신뢰성 요구를 충족합니다.

7. 높은 보호 등급을 갖춘 무정비 설계

현대의 통합형 하모닉 로터리 액추에이터는 일반적으로 다음과 같이 설계됩니다:

• IP67 보호 등급

• 공장 밀봉 윤활

• 무정비 운전

주기적인 그리스 교체나 기계적 조정이 필요 없어, 제품 수명주기 전반에 걸쳐 유지보수 비용을 크게 줄여줍니다.

하모닉 로터리 액추에이터의 한계

1. 제한된 충격 저항성과 과부하 용량

하모닉 액추에이터의 가장 큰 약점은 충격 하중에 대한 상대적으로 낮은 내성입니다.

토크 전달이 얇은 벽의 플렉스스플라인이 지속적으로 탄성 변형하는 데 의존하기 때문에, 갑작스러운 충격과 심한 진동은 피로 손상을 가속화할 수 있습니다.

다음과 같은 응용 분야는:

• 휴머노이드 로봇 다리

• 중량물 이송

• 단조 장비

• 충격 기계

플렉스스플라인의 피로 한계를 초과할 수 있습니다.

2. 낮은 비틀림 강성

백래시를 없애는 데 기여하는 탄성 변형은 동시에 비틀림 강성도 낮춥니다.

다음과 비교하면:

• 유성 기어박스

• RV 감속기

하모닉 드라이브 액추에이터는 눈에 띄게 더 큰 비틀림 순응성을 보입니다.

이러한 탄성 거동은 다음을 저하시킬 수 있습니다:

• 서보 대역폭

• 동적 응답성

• 고속 위치 결정 안정성

특히 매우 높은 기계적 강성이 필요한 응용 분야에서 그렇습니다.

3. 낮은 효율과 발열

유성 기어박스와 달리, 하모닉 로터리 액추에이터는 플렉스스플라인을 변형시키는 데 지속적으로 에너지를 소비합니다.

그 결과:

• 전달 효율이 일반적으로 더 낮습니다.

• 내부 마찰로 인해 더 많은 열이 발생합니다.

• 고속 연속 운전에는 신중한 열 관리가 필요합니다.

냉각이 충분하지 않거나 윤활이 부적절하면 하중 용량과 수명이 모두 감소할 수 있습니다.

4. 높은 제조 복잡성과 비용

고품질 하모닉 드라이브 액추에이터를 생산하려면 매우 진보된 제조 기술이 필요합니다.

다음과 같은 핵심 부품은:

• 플렉스스플라인

• 플렉시블 베어링

• 치형 프로파일

수백만 회의 반복 응력 사이클을 견뎌야 합니다.

이를 위해서는 다음이 요구됩니다:

• 초고청정 합금 소재

• 정밀 열처리

• 마이크론 수준의 가공

• 고성능 윤활제

이러한 제조 요구사항은 하모닉 드라이브 서보 모터 시스템의 비교적 높은 비용에 기여합니다.

5. 매우 높은 제조 진입 장벽

신뢰할 수 있는 하모닉 액추에이터를 제조하려면 여러 고도로 전문화된 공정이 필요합니다:

• 정밀 열처리

• 마이크론 수준의 가공

• 수작업 정밀 조립

• 프리미엄 그리스 충전

• 고정밀 검사 및 시험

많은 핵심 생산 기술, 독자 윤활제, 특수 장비는 여전히 소수의 글로벌 제조업체에 집중되어 있습니다.

그 결과, 신규 시장 진입 제조업체에게는 일관성과 장기 신뢰성 확보가 여전히 과제로 남아 있습니다.

6. 큰 비틀림 처짐

플렉스스플라인의 탄성 특성은 하중 하에서 측정 가능한 비틀림 변형을 발생시킵니다.

연구에 따르면 운전 조건에 따라 비틀림 처짐은 20~30 아크분 또는 그 이상에 이를 수 있습니다.

다음과 같이 최대 강성이 필요한 응용 분야에서는:

• 고속 가공

• 중하중 위치 결정

• 정밀 공작기계

이러한 순응성은 위치 안정성과 서보 성능을 저하시킬 수 있습니다.

7. 유성 및 RV 감속기 대비 낮은 전달 효율

일반적인 하모닉 로터리 액추에이터의 효율은 일반적으로 유성 감속기보다 낮습니다.

대략적인 효율은 다음과 같습니다:

• 하모닉 드라이브: 70–85% (감속비와 하중에 따라 다름)

• 유성 기어박스: 95% 이상

• RV 감속기: 일반적으로 하모닉 드라이브보다 높음

대부분의 에너지 손실은 플렉스스플라인의 반복적인 탄성 변형과 내부 마찰에서 발생합니다.

열 설계가 미흡하면 연속 운전 시 효율이 추가로 저하될 수 있습니다.

8. 높은 기동 토크

하모닉 드라이브 액추에이터는 하중을 전달하기 전에 먼저 플렉스스플라인이 탄성 변형을 형성해야 하므로, 기동 시 추가 토크가 필요합니다.

이 특성은 낮은 감속비에서 더욱 두드러집니다.

다음과 같은 응용 분야는:

• 빈번한 기동-정지 사이클

• 저속 고토크 운전

더 큰 서보 모터와 더 높은 기동 전류가 필요할 수 있습니다.

9. 자가 잠금 기능 없음

대부분의 기어 전달 시스템과 마찬가지로, 하모닉 액추에이터는 자가 잠금 기능을 제공하지 않습니다.

수직 축 또는 중력 하중이 걸리는 로봇 관절은 전원이 차단된 후 의도치 않은 움직임을 방지하기 위해 추가적인 유지 브레이크가 필요합니다.

이는 시스템 전체의 복잡성과 비용을 증가시킵니다.

10. 제한된 역구동성

플렉스스플라인 내부의 마찰과 탄성 변형 때문에 역방향 구동 효율은 상대적으로 낮습니다.

유성 기어박스와 비교하면, 외부 힘이 출력축을 역구동하려 할 때 하모닉 드라이브 액추에이터는 더 큰 비선형 저항을 보입니다.

따라서 일반적으로 회생 에너지 회수 응용에는 덜 적합합니다.

결론

하모닉 로터리 액추에이터의 장점은 다음 네 가지 핵심 영역에 집중됩니다:

• 초고정밀도

• 경량 구조

• 컴팩트한 설치

• 우수한 밀봉 성능

그 한계 역시 분명합니다:

• 낮은 비틀림 강성

• 충격 저항성 저하

• 제한된 피로 수명

• 더 높은 제조 복잡성

• 낮은 전달 효율

따라서 하모닉 드라이브 액추에이터는 범용 전송 솔루션이 아닙니다. 대신 협동 로봇, 반도체 장비, 의료 장비, 항공우주 메커니즘, 정밀 자동화와 같이 탁월한 위치 정밀도, 컴팩트한 크기, 경량에서 중간 수준의 하중이 요구되는 응용 분야에 맞게 특화되어 있습니다.

하모닉 드라이브 서보 모터 또는 하모닉 로터리 액추에이터를 선택할 때, 엔지니어는 충격 하중, 운전 토크, 위치 정밀도, 환경 조건, 기대 수명, 열 성능을 신중하게 평가해야 합니다. 이러한 요소를 균형 있게 검토하면 장기 신뢰성과 최적의 시스템 성능을 위한 가장 적절한 솔루션을 확보할 수 있습니다.
