HPG 백래시 제로 기어박스: 고급 공작 기계와 로터리 테이블을 위한 정밀 전달의 재정의

소개: 정밀도, 토크, 강성 간의 트레이드오프를 깨다

고급 CNC 공작기계, 5축 머시닝 센터, 정밀 로터리 테이블 및 산업 자동화 장비 분야에서 전송 시스템은 언제나 근본적인 과제에 직면해 왔습니다. 바로 고정밀, 고토크 용량, 고강성을 동시에 구현하기가 어렵다는 점입니다.

직결식(DD) 모터는 뛰어난 위치 정밀도와 동적 응답성을 제공하지만, 고토크 출력, 중부하 가공, 전체 시스템 비용 측면에서는 한계를 보이는 경우가 많습니다. RV 감속기는 높은 부하 용량과 높은 토크 밀도를 제공하지만, 백래시 제어, 정밀도 유지, 장기 정밀도 안정성에는 여전히 제한이 있습니다. 하모닉 드라이브는 소형 설계에서 뛰어난 정밀도를 구현하지만, 낮은 강성과 피로 한계로 인해 중부하 가공 환경에서는 적용이 제한됩니다.

현대 제조 장비에서는 사용자가 점점 더 직결 구동 수준의 정밀도, RV 수준의 토크 밀도, 우수한 구조 강성을 하나의 소형 패키지에서 구현하는 전송 솔루션을 요구하고 있습니다.

이러한 과제를 해결하기 위해HPG 무백래시 기어박스가 개발되었습니다. 혁신적인 자기 보상형 백래시 제거 구조를 통해 HPG는 정밀도, 토크 용량, 강성 및 장기 안정성을 결합하여, 까다로운 산업 응용 분야를 위한 차세대 고성능 전송 기술을 만들어 냅니다.

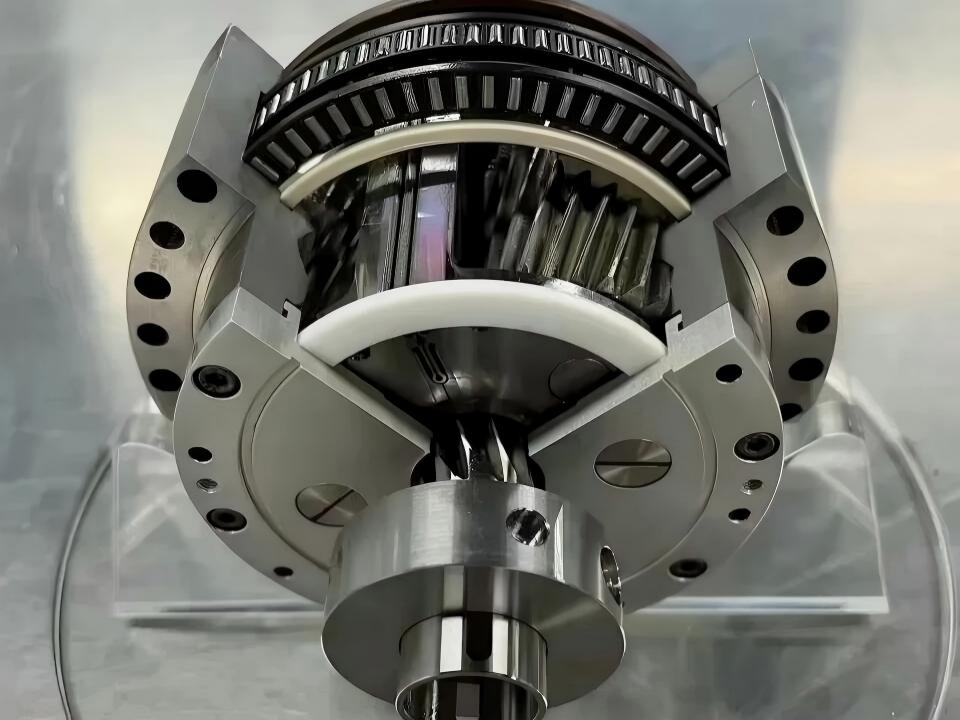

HPG 무백래시 기어박스란 무엇인가?

HPG 무백래시 기어박스는 극히 낮은 백래시, 높은 위치 결정 정밀도, 그리고 중부하 대응 능력이 요구되는 응용 분야를 위해 설계된 정밀 전송 시스템입니다.

주로 가공 정밀도와 조립 정밀도에 의존해 백래시를 줄이는 기존의 유성 기어박스와 달리, HPG는 운전 중에도 기어 맞물림이 지속적으로 유지되는 자기 소거형 백래시 메커니즘을 채택합니다.

핵심 원리는 탄성 보상 기술에 기반합니다. 내부 기어 구조의 제어된 탄성 변형을 통해 기어 치형이 유성 기어와 긴밀하게 맞물려 전송 유격을 줄이고, 장기 마모로 인한 백래시 증가를 방지합니다.

이 설계 덕분에 HPG 기어박스는 제품 수명 전반에 걸쳐 안정적인 정밀도를 유지할 수 있으며, CNC 로터리 테이블, 정밀 인덱싱 시스템, 고하중 위치 결정 응용 분야에 특히 적합합니다.

직결 구동 시스템에 필적하는 정밀 성능

정밀도는 첨단 공작기계에서 가장 중요한 요소 중 하나입니다. 회전축의 위치 오차는 가공 정밀도, 표면 품질, 그리고 전체 생산성에 직접적인 영향을 미칩니다.

측정된 성능 데이터에 따르면, HPG-40T는 약 15 arc seconds의 각도 전달 정밀도를 달성하여 고성능 DD 직결 구동 모터와 동일한 수준에 도달합니다.

반복 위치 정밀도는 ±2 arc seconds에 이르며, 반복 운전 조건에서도 매우 우수한 위치 일관성을 보여줍니다.

기존 전송 솔루션과 비교하면:

HPG의 장점은 고해상도 광학 스케일과 같은 고가의 외부 피드백 시스템을 보정용으로 필요로 하지 않으면서도 직결 구동 수준의 정밀도를 제공한다는 점입니다.

정밀도와 시스템 통합의 단순화를 모두 추구하는 제조업체에게 HPG는 매우 경쟁력 있는 대안입니다.

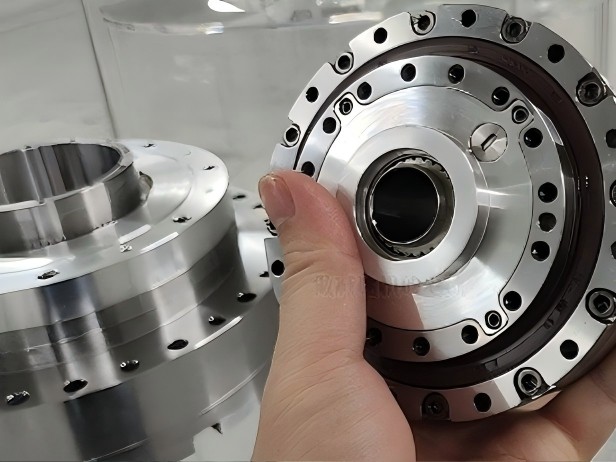

기계 크기를 늘리지 않는 높은 토크 밀도

중부하 가공 응용 분야에서는 토크 출력이 장비가 강한 절삭 조건, 대형 공작물, 빠른 가속 및 감속 사이클을 처리할 수 있는지를 결정합니다.

기존에는 더 높은 토크를 얻기 위해 더 큰 모터나 더 큰 기계 구조가 필요했습니다. HPG는 컴팩트한 하우징에서 높은 토크 밀도를 제공함으로써 이러한 한계를 극복합니다.

외경이 약 190 mm인 동일한 조건에서 HPG-40T는 다음을 제공합니다:

• 정격 토크: 420 Nm

• 시동 토크: 840 Nm

토크 성능은 Nabtesco RV-40E 감속기와 비슷하면서도 더 컴팩트한 구조를 유지합니다.

다른 전송 기술과 비교했을 때, HPG는 동일한 설치 공간에서 훨씬 더 높은 토크 출력을 제공합니다. 따라서 특히 다음과 같은 용도에 적합합니다:

• CNC 로터리 테이블;

• 5축 머시닝 센터;

• 정밀 인덱싱 시스템;

• 중부하 자동화 장비.

컴팩트한 크기와 높은 토크 능력을 결합한 HPG는 직결 구동 시스템이 뛰어난 정밀도는 제공하지만 중부하 가공에는 토크가 부족한 경우가 많은 업계의 공통적인 문제를 해결합니다.

중절삭 응용을 위한 탁월한 비틀림 강성

고급 공작기계에서는 정밀도만으로는 충분하지 않습니다. 중절삭 작업 중에는 위치 정밀도가 뛰어나더라도 강성이 부족하면 진동, 변형, 가공 오차가 발생할 수 있습니다.

HPG-40T는 측정된 비틀림 강성이 약 다음과 같습니다:

220 Nm/arcmin

이 성능은 많은 기존 전송 시스템을 크게 상회합니다.

비교:

높은 비틀림 강성 덕분에 HPG는 외부 절삭력과 급격한 하중 변화에도 안정적인 위치를 유지할 수 있습니다.

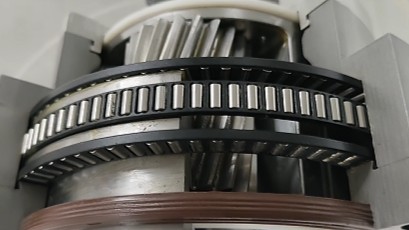

또한 HPG는 우수한 베어링 성능을 갖추고 있습니다:

• 주 베어링 토크 강성: 2880 Nm/arcmin

• 허용 굽힘 모멘트: 2720 Nm

이러한 특성은 측면 절삭력에 대한 강한 저항성을 제공하여 가공 안정성을 높이고 장비의 수명을 연장합니다.

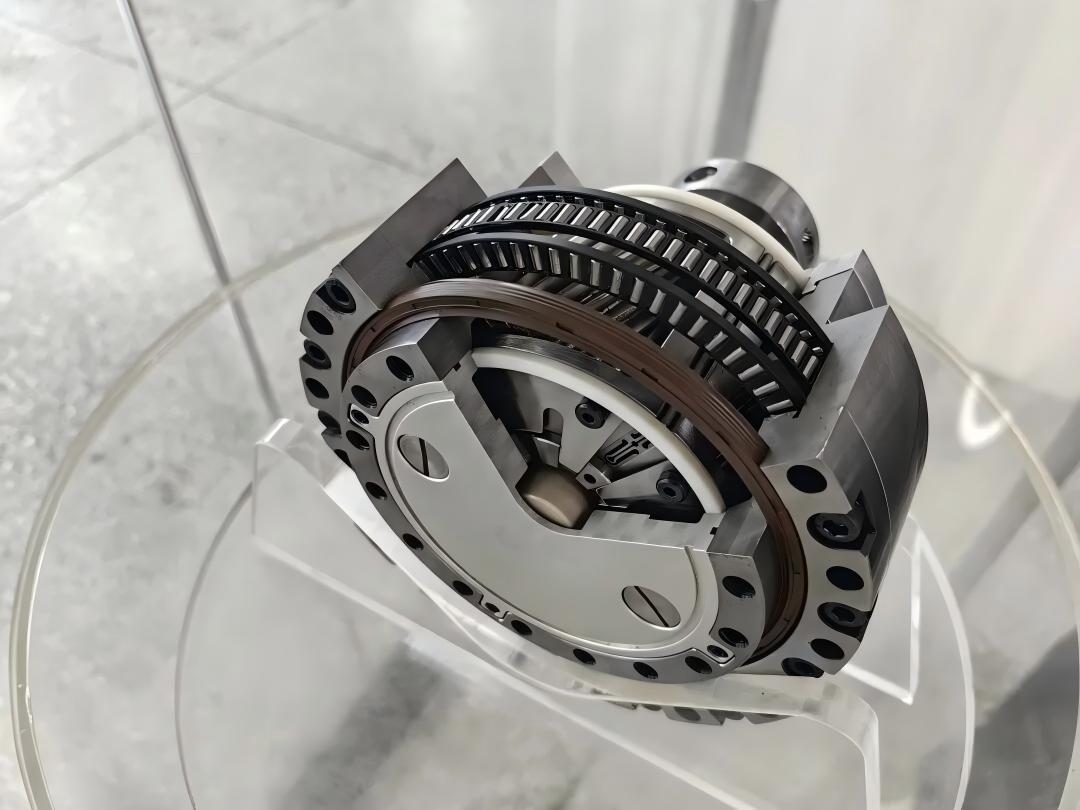

HPG 자기 소거형 백래시 기술의 핵심

HPG의 핵심 혁신은 자기 보상형 백래시 제거 메커니즘에 있습니다.

기존의 정밀 기어 감속기는 제조 정밀도를 높여 백래시를 최소화하려고 합니다. 그러나 아무리 높은 가공 정밀도라도 다음과 같은 원인으로 발생하는 유격을 완전히 제거할 수는 없습니다:

• 기어 마모;

• 열팽창;

• 장기 운전;

• 조립 편차.

HPG는 제조 공차에만 의존하지 않고 탄성 보상 방식을 채택합니다.

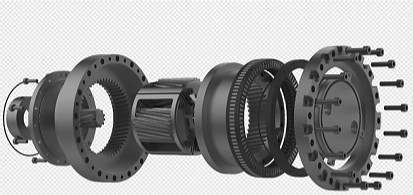

유연한 내부 기어 구조를 사용함으로써 기어박스는 기어 치 사이에 지속적인 프리로드를 유지할 수 있습니다. 이를 통해 시스템은 운전 중 미세한 마모를 자동으로 보상할 수 있습니다.

그 이점은 다음과 같습니다:

• 전체 수명 주기 동안 안정적인 백래시 성능;

• 향상된 반복성;

• 위치 오차 감소;

• 향상된 동적 응답성.

이러한 접근 방식은 기존의 정밀 기어 제조와는 다른 철학을 보여줍니다. 즉, 가공 공차를 지속적으로 개선하는 대신, HPG는 지능적인 기계적 보상을 통해 성능을 유지합니다.

HPG와 기존 전송 솔루션 비교

HPG vs DD 직결 구동 모터

DD 모터는 뛰어난 정밀도와 부드러운 동작으로 널리 알려져 있습니다. 그러나 일반적으로 높은 토크 출력을 얻기 위해 더 큰 모터가 필요합니다.

HPG는 다음과 같은 장점을 제공하면서 유사한 정밀도를 제공합니다:

• 더 높은 토크 밀도;

• 더 강한 기계적 강성;

• 더 컴팩트한 설치 크기;

• 중부하 응용에 더 적합함.

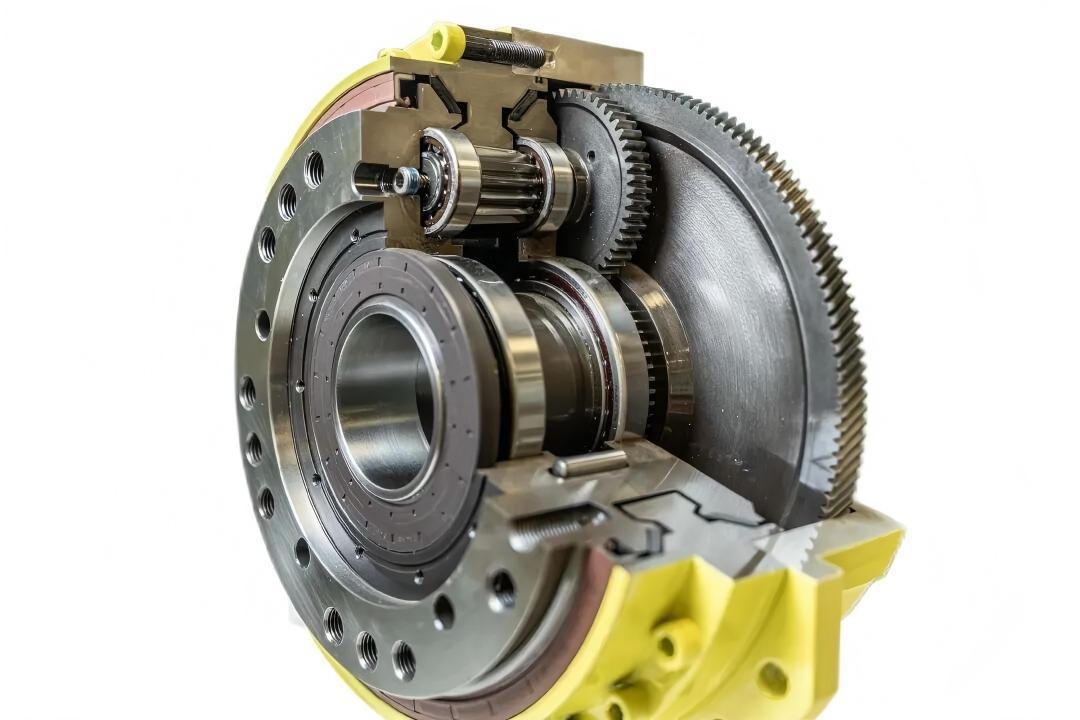

HPG vs RV 감속기

RV 감속기는 높은 부하 용량으로 인해 산업용 로봇과 정밀 기계에서 널리 사용됩니다.

기존 RV 솔루션과 비교했을 때, HPG는 다음을 제공합니다:

• 더 높은 비틀림 강성;

• 향상된 백래시 안정성;

• 더 강한 장기 정밀도 유지력;

• 우수한 베어링 하중 능력.

HPG vs 하모닉 드라이브

하모닉 드라이브는 소형 크기와 높은 정밀도로 잘 알려져 있지만, 유연한 부품은 지속적인 고하중 운전에서 피로가 발생할 수 있습니다.

HPG는 다음 측면에서 장점을 제공합니다:

• 구조 강성;

• 토크 용량;

• 충격 저항성;

• 연속 중부하 운전.

HPG 무백래시 기어박스의 적용 분야

정밀도, 강성, 토크 능력을 모두 갖춘 HPG는 다양한 첨단 제조 응용 분야에 적합합니다.

5축 머시닝 센터에서는 HPG가 중절삭 작업 중에도 강성을 유지하면서 고정밀 회전 위치 결정을 가능하게 합니다.

CNC 로터리 테이블에서는 HPG가 인덱싱 정확도, 반복성, 가공 안정성을 향상시킵니다.

산업 자동화 장비에서는 HPG가 긴 수명이 요구되는 정밀 위치 결정 메커니즘에 안정적인 성능을 제공합니다.

로봇 공학 및 지능형 제조 시스템에서는 HPG가 정밀도와 하중 능력을 모두 요구하는 응용 분야에 고성능 대안을 제공합니다.

HPG가 고성능 전송 기술의 미래를 대표하는 이유

현대 제조의 발전 추세는 더 높은 정밀도, 더 높은 효율, 더 높은 신뢰성으로 향하고 있습니다.

기존 전송 솔루션은 종종 엔지니어가 다음 요소들 사이에서 절충하도록 요구합니다:

• 정밀도;

• 토크;

• 강성;

• 내구성.

HPG 무백래시 기어박스는 이러한 장점을 하나의 시스템으로 통합하여 새로운 해결책을 제공합니다.

직결 구동 수준의 정밀도, RV급 토크 능력, 우수한 강성을 바탕으로 HPG는 기계 제조업체가 더 컴팩트하고 더 정확하며 더 신뢰할 수 있는 장비를 개발할 수 있도록 돕습니다.

결론: 정밀 공작기계 전송의 새로운 기준

HPG 무백래시 기어박스는 기존 감속기를 대체하는 것 이상입니다. 이는 정밀 전송 설계에 대한 새로운 접근 방식을 의미합니다.

고급 공작기계, 정밀 로터리 테이블, 첨단 자동화 장비에서 HPG는 토크와 강성을 희생하지 않고도 고정밀을 달성할 수 있는 가능성을 제공합니다.

자기 소거형 백래시 기술, 컴팩트한 고밀도 설계, 탁월한 기계적 강성을 결합한 HPG는 차세대 정밀 전송 시스템의 기준을 새롭게 정의하는 데 기여하고 있습니다.
