HONPINE 백래시 방지 유성 기어박스: 초고굽힘 강성으로 CNC 공작기계의 한계를 재정의하다

기어박스 성능 지표 중에서, 굽힘 강성(정밀도와 비틀림 강성에 비해 종종 간과됨)은 CNC 공작기계 가공의 한계를 직접 결정합니다. HONPINE의 백래시 방지 유성 기어박스는 초고성능 파라미터로 이러한 한계를 다시 정의하고 있습니다.

굽힘 강성이란 무엇인가?

굽힘 강성(모멘트 강성 또는 틸팅 강성이라고도 함)은 간단히 말해 기어박스가 "기울어지는 것"에 저항하는 능력을 측정합니다. 단위는 Nm/arcmin이며, 값이 높을수록 동일한 외력에서 기울어짐이 적다는 뜻으로, 즉 "더 강한 골격"을 의미합니다.
예: 1 Nm/arcmin은 1 Nm의 토크를 가했을 때 출력축이 1 arcmin만큼 기울어짐을 의미합니다 (1 arcmin ≈ 0.0167°).

굽힘 강성은 어떻게 테스트하는가?

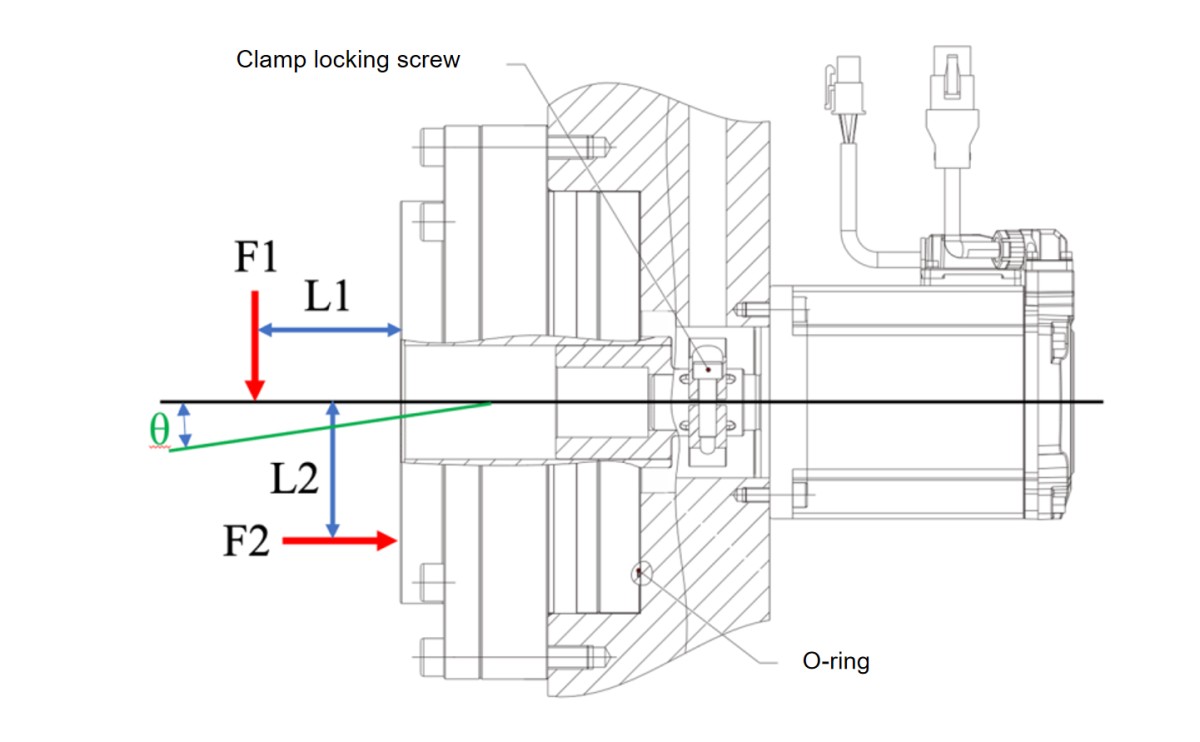

측정 원리는 직관적입니다 (아래 도표 참조):

• 출력단에 힘 F₁ 및 F₂를 가하고, 레버 암은 L₁ 및 L₂입니다.

• 굽힘 모멘트를 계산합니다: W₁ = F₁ × L₁, W₂ = F₂ × L₂.

• 그 결과 발생하는 출력축의 각도 변위 θ를 측정합니다.

• 굽힘 강성을 계산합니다: Nm/arcmin = W / θ.


값이 높을수록 = 강성이 더 큼 = 하중 시 기울어짐이 더 적음.

CNC 응용 분야에서 굽힘 강성이 중요한 이유는 무엇인가?

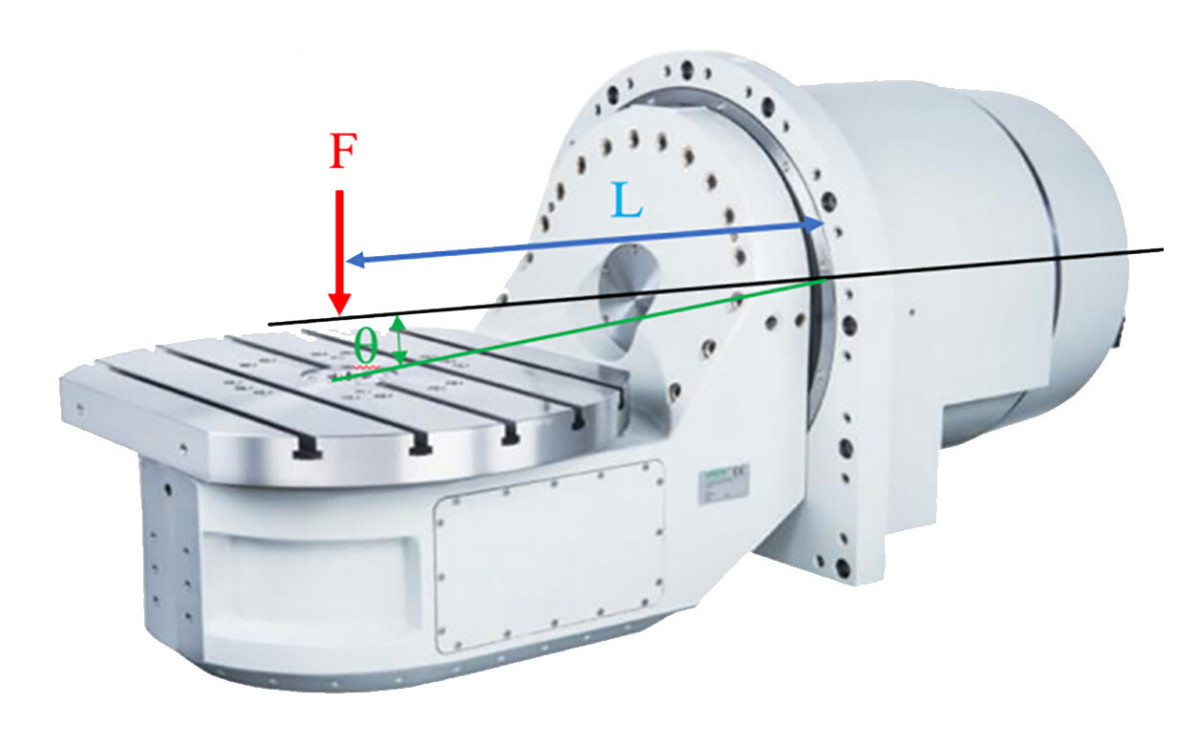

CNC 5축 로터리 테이블(아래 도표)을 생각해 보십시오: 반경 방향 힘 F가 기어박스로부터 거리 L 지점에서 작용하여 A축에 각도 변위 θ를 발생시킵니다.시나리오:

 210mm 테이블, 100kg 반경 방향 하중 하의 A축 (F), 레버 암L= 240mm. 성능 비교:

일본 하모닉 드라이브® (모델 40)

강성: 264.6 Nm/arcmin

변위: θ = (F × g × L) / 264.6 = 0.89 arcmin

F 지점에서의 변위: 0.062 mm

일본 RV형 사이클로이드® (모델 RV-40E)

강성: 931 Nm/arcmin

변위: θ = (F × g × L) / 931 = 0.25 arcmin

변위: 0.0174 mm

독일 백래시 방지 설계 (모델 056)

강성: 1,170 Nm/arcmin

변위: θ = (F × g × L) / 1,170 = 0.20 arcmin

변위: 0.014 mm

HONPINE 백래시 방지 유성 기어박스 (모델 H3K-40T)

강성: 2,250 Nm/arcmin

변위: θ = (F × g × L) / 2,250 = 0.105 arcmin

변위: 0.007 mm

요약: 동일 하중 조건에서의 성능 비교

HONPINE H3K-40T 백래시 방지 유성 기어박스는 결정적인 우위를 달성합니다.

CNC 가공에서 굽힘 강성이 부족할 때의 결과

정밀도 급락: 공구-공작물 정렬 불량 → 치수/형상 오차.

진동 증가: 더 낮은 고유진동수 → CNC 채터링, 불량한 표면 조도.

효율 저하: CNC 이송 속도를 강제로 낮춤 → 더 긴 가공 시간.

공구 손상: 진동이 마모/취성 파손을 가속화 → 더 높은 비용.

HONPINE이 초고강성을 실현하는 방법

일체형 3열 "YRT-type" 턴테이블 베어링

니들 롤러 레이스를 기어박스 구성 부품에 직접 가공 (모놀리식 설계)

동시에 다음을 제공합니다:

• 극한의 굽힘 강성

• 높은 모멘트 하중 용량

• 높은 축방향 추력 저항

최소 런아웃 (face/radial) → 최대 안정성

이 설계는 H3K 시리즈 백래시 방지 유성 기어박스가 콤팩트한 공간에서도 비교할 수 없는 지지 성능을 제공하게 하며, 고정밀 CNC 응용 분야에서 무거운 하중과 심한 반경 방향 모멘트를 손쉽게 처리할 수 있게 합니다.

굽힘 강성은 CNC 공작기계의 정밀도, 효율성, 수명을 좌우합니다. HONPINE 백래시 방지 유성 기어박스는 2,250 Nm/arcmin이 더 이상 이론이 아니라, 이제 까다로운 CNC 시스템을 위한 현실임을 입증합니다.
