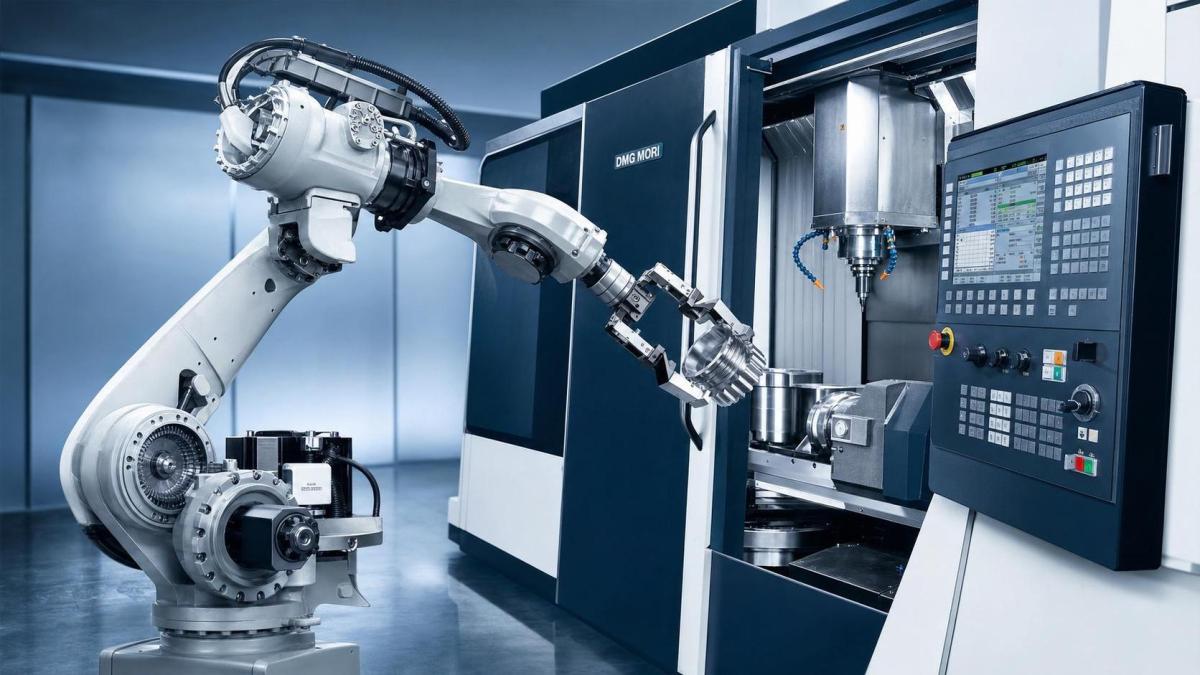

현대 로보틱스의 고토크 모션 시스템

고토크 모션 시스템은 복잡한 자동화 작업에 필요한 정밀도, 안정성, 힘을 제공하여 현대 로보틱스를 변화시키고 있습니다. 공작기계 장비 산업에서 이러한 시스템은 위치 결정 정확도, 하중 처리 능력, 전반적인 생산 효율을 향상시키는 데 핵심적인 역할을 합니다. 이 글에서는 첨단 모션 솔루션이 어떻게 더 스마트한 로봇 성능을 지원하고 제조업체가 증가하는 속도, 신뢰성, 제어 요구를 충족하도록 돕는지 살펴봅니다.

공작기계 로보틱스에서 고토크 모션 시스템이 중요한 이유는 무엇입니까?

공작기계 장비의 현대 로보틱스는 더 이상 단순한 픽앤플레이스 동작에 국한되지 않습니다. 이제 로봇은 무거운 공작물을 적재하고, 공구를 교체하며, 밀링을 위해 부품을 위치시키고, 연삭 셀을 지원하며, 엄격한 사이클 타임 목표 아래 CNC 시스템과 협조합니다.

이러한 환경에서 고토크 모션 시스템은 로봇이 가변 하중을 운반하면서 강성, 반복 정밀도, 부드러운 가속을 유지할 수 있는지를 결정합니다. 토크 전달이 불안정하면 그 결과는 대개 진동, 오버슈트, 낮은 표면 품질, 예기치 않은 다운타임으로 이어집니다.

구매 팀에게 과제는 실질적입니다. 많은 시스템이 문서상으로는 비슷해 보이지만, 토크 밀도, 열 거동, 백래시 제어, 서보 튜닝 범위, 기어박스 내구성에서 차이가 있습니다. 이러한 차이는 가공 일관성과 유지보수 비용에 직접적인 영향을 미칩니다.

• 더 높은 토크는 로봇 축이 공작기계 주변에서 빠른 시작, 정지, 방향 전환 중 처짐에 저항하도록 돕습니다.
• 안정적인 모션은 적재 스테이션, 검사 지점, 자동 팔레트 교환 인터페이스에서 부품 위치 결정을 향상시킵니다.
• 더 나은 힘 제어는 디버링, 폴리싱, 로봇 가공 보조와 같은 까다로운 작업을 지원합니다.
• 백래시 감소와 더 우수한 강성은 반복 사이클 전반에 걸쳐 누적 위치 오차의 위험을 낮춥니다.

제조업체가 일반적으로 직면하는 문제는 무엇입니까?

첫 번째 문제는 피크 토크 요구를 과소평가하는 것입니다. 로봇은 명목 하중이 크지 않더라도 급가속, 중심에서 벗어난 그립, 또는 스핀들 측 정렬 중 훨씬 더 높은 토크가 필요할 수 있습니다. 정격 하중만으로 선택하면 종종 불일치가 발생합니다.

두 번째 문제는 시스템 통합입니다. 토크 출력만으로는 충분하지 않습니다. 서보 모터 특성, 감속기 정밀도, 엔코더 해상도, 기계적 컴플라이언스, 제어 루프 튜닝이 하나의 모션 체인으로 작동해야 합니다.

어떤 공작기계 애플리케이션이 고토크 모션 시스템의 이점을 가장 많이 얻습니까?

고토크 모션 시스템은 로봇이 절삭력, 무거운 부품, 또는 짧은 택트 타임과 밀접하게 상호작용하는 곳에서 특히 가치가 있습니다. 애플리케이션 맥락에 따라 선택 논리가 달라지므로, 구매자는 로봇 축 설계를 최종 확정하기 전에 모션 프로파일을 비교해야 합니다.

이 비교는 고토크 모션 시스템이 대형 로봇에만 해당되는 것이 아님을 보여줍니다. 공작기계 장비의 중간 페이로드 로봇 셀도 관성, 도달 거리, 정밀도가 함께 누적될 때 높은 토크가 필요할 수 있습니다.

시나리오별 선택 논리

• 적재 로봇의 경우, 피크 토크, 반복 정밀도, 비대칭 하중에서의 안전 제동에 집중하십시오.
• 마감 로봇의 경우, 낮은 백래시, 부드러운 저속 제어, 비틀림 강성을 우선시하십시오.
• 이송 시스템의 경우, 장시간 교대 작업에 걸친 사이클 빈도, 온도 상승, 감속기 피로 수명을 평가하십시오.

구매자가 먼저 평가해야 할 기술 매개변수는 무엇입니까?

고토크 모션 시스템을 비교할 때 많은 구매자는 정격 토크만으로 시작합니다. 이는 공작기계 장비의 로보틱스에는 거의 충분하지 않습니다. 더 나은 방법은 토크, 정밀도, 제어, 내구성을 함께 고려하여 모션 체인을 평가하는 것입니다.

이러한 매개변수는 카탈로그상의 가정이 아니라 실제 운전 조건에 비추어 검토해야 합니다. 구매자는 초기 선정 논의 중 페이로드 도면, 암 길이, 사이클 목표, 관성 데이터를 제출하면 더 나은 결과를 얻는 경우가 많습니다.

전동 구성품에 특별한 주의가 필요한 이유

로봇 모션 시스템에서 기어와 감속기는 토크 전달 품질에 큰 영향을 미칩니다. 적절한 용량의 서보라도 전동 정확도나 치형 품질이 일관되지 않으면 성능이 저하될 수 있습니다. CNC 로봇 기계의 경우, 맞춤형 기어 형상은 토크, 소음, 백래시, 수명 요구사항을 조화시키는 데 도움이 되는 경우가 많습니다.

모션 정확도와 전동 신뢰성을 하나의 패키지로 필요로 하는 프로젝트의 경우, 구매자는 CNC 로봇 기계용 맞춤 제조 고정밀 기어와 같은 구성품을 독립적인 예비 부품이 아니라 더 넓은 드라이브트레인 평가의 일부로 검토하는 경우가 많습니다.

고토크 서보 시스템과 표준 모션 시스템: 실제 차이는 무엇입니까?

차이는 출력 힘에만 있지 않습니다. 공작기계 로보틱스에서 고토크 모션 시스템은 일반적으로 더 나은 과부하 용량, 향상된 구조 강성, 더 강력한 열 제어, 더 엄격한 전동 거동을 결합합니다. 이러한 요소는 장기적인 생산 안정성을 형성합니다.

이 표는 실질적인 점을 강조합니다: 로봇 셀이 동적 한계에 근접해 작동한다면, 표준 시스템은 초기 가동 요구를 충족할 수는 있지만 이후 더 높은 유지보수 및 튜닝 비용을 발생시킬 수 있습니다. 따라서 장기적인 토크 여유는 초기 구성품 가격만큼이나, 때로는 그보다 더 중요합니다.

구매 팀은 올바른 구성을 어떻게 선택해야 합니까?

공작기계 장비용 고토크 모션 시스템 선정은 구조화된 절차를 따라야 합니다. 최적의 구매 결정은 일반적으로 최종 사양을 확정하기 전에 기계적 데이터, 생산 목표, 통합 제약, 서비스 기대치를 결합하는 데서 나옵니다.

1. 전체 한 사이클 동안의 페이로드, 무게중심, 암 도달 거리, 방향 변화를 정의하십시오.
2. 가속, 제동, 비상 정지 조건을 기반으로 정격 토크와 피크 토크를 계산하십시오.
3. 기계 적재 또는 마감 작업의 공차 요구사항에 백래시와 강성을 맞추십시오.
4. 서보 드라이브, 엔코더, 감속기, 윤활 전략, 제어 인터페이스와의 호환성을 확인하십시오.
5. 리드 타임, 예비 부품 계획, 맞춤형 전동 부품의 필요 여부를 검토하십시오.

일반적인 선택 실수

• 관성비와 피크 토크 급증을 확인하지 않고 정격 하중만으로 선택하는 것.
• 그리퍼 질량과 편심 공작물 위치가 조인트 토크에 미치는 영향을 무시하는 것.
• 감속비에만 집중하고 장기 마모에 따른 백래시 증가를 고려하지 않는 것.
• 콤팩트한 셀 내부의 설치 공간, 방열, 유지보수 접근성을 간과하는 것.

비용, 유지보수, 대안: 의사결정자는 무엇을 비교해야 합니까?

낮은 구매 가격은 모션 시스템이 더 느린 사이클, 더 잦은 튜닝, 또는 더 짧은 서비스 주기를 유발한다면 오해를 불러일으킬 수 있습니다. 공작기계 로보틱스에서 총비용은 구성품 송장뿐 아니라 생산 영향까지 포함해야 합니다.

대안은 존재합니다. 일부 제조업체는 모션 시스템을 업그레이드하는 대신 로봇 크기를 키웁니다. 다른 제조업체는 토크 한계 내에 머무르기 위해 사이클 속도를 낮춥니다. 두 접근 방식 모두 효과가 있을 수 있지만, 설치 면적, 에너지 사용량, 또는 택트 타임을 증가시킬 수 있습니다. 잘 맞춰진 고토크 솔루션은 종종 더 깔끔한 절충안입니다.

어떤 표준, 통합 점검, 품질 관리를 간과해서는 안 됩니까?

공작기계 장비에 사용되는 고토크 모션 시스템은 표준 산업 엔지니어링 관행을 통해 검토되어야 합니다. 정확한 인증 요구사항은 시장과 기계 설계에 따라 달라지지만, 구매자는 출시 전에 실질적인 관리 포인트를 확인해야 합니다.

권장 검토 체크리스트

• 생산 셀에서 사용되는 로봇 컨트롤러, CNC 인터페이스, 안전 로직과의 모션 호환성을 확인하십시오.
• 허용 백래시, 강성, 윤활 방식, 온도 한계를 실제 공정 범위와 대조하여 확인하십시오.
• 토크 전달 정확도가 중요한 전동 구성품의 재료, 열처리, 가공 일관성을 검토하십시오.
• 설치 정렬, 서보 튜닝, 시운전 후 정기 마모 모니터링을 위한 검사 지점을 계획하십시오.

프로젝트에 맞춤형 로봇 기어링이 포함되는 경우, 도면 공차, 치형 기대사항, 맞물리는 부품 조건에 대한 초기 커뮤니케이션은 통합 중 재작업을 방지할 수 있습니다. 이러한 경우 CNC 로봇 기계용 맞춤 제조 고정밀 기어와 같은 구성품은 일반적으로 전체 모션 아키텍처와 함께 평가됩니다.

FAQ: 구매자가 고토크 모션 시스템에 대해 가장 많이 묻는 질문은 무엇입니까?

내 로봇에 정말 고토크 모션 시스템이 필요한지 어떻게 알 수 있습니까?

페이로드 이상을 확인하십시오. 애플리케이션에 긴 암 도달 거리, 중심에서 벗어난 그립, 잦은 가속, 무거운 지그 처리, 또는 힘 제어 마감이 포함된다면 고토크 모션 시스템은 대개 정당화됩니다. 전환점은 보통 정적 중량만이 아니라 동적 요구입니다.

토크와 백래시 중 무엇이 더 중요합니까?

둘은 함께 중요합니다. 토크는 하중 이동과 공정 힘을 지원하며, 백래시는 그 힘과 위치가 얼마나 정확하게 전달되는지에 영향을 줍니다. 기계 적재에서는 토크 여유가 더 지배적일 수 있습니다. 디버링과 정밀 배치에서는 백래시와 강성이 똑같이 중요해집니다.

견적을 요청하기 전에 어떤 정보를 준비해야 합니까?

페이로드 데이터, 무게중심 위치, 로봇 암 치수, 목표 사이클 타임, 듀티 사이클, 설치 방향, 필요한 위치 결정 정확도를 준비하십시오. 가능하다면 관성 추정치, 주변 온도, 사용 가능한 제어 플랫폼 세부 정보도 추가하십시오. 이는 선정 주기를 단축하고 견적 정확도를 향상시킵니다.

고토크 모션 시스템이 스크랩이나 재작업을 줄이는 데 도움이 될 수 있습니까?

예, 특히 로봇 위치 결정이 척 적재, 지그 안착, 모서리 마감, 또는 스테이션 간 핸드오프 정확도에 영향을 미치는 곳에서 그렇습니다. 더 안정적인 토크와 더 나은 전동 정밀도는 부품 오정렬, 불일치한 접촉력, 그리고 많은 사이클에 걸쳐 누적되는 작은 반복 정밀도 오류를 줄일 수 있습니다.

모션 관련 구성품 계획과 다음 단계 지원을 위해 왜 당사를 선택해야 합니까?

공작기계 장비 프로젝트에서 좋은 결과는 시작 단계부터 토크 요구, 전동 정밀도, 생산 리듬을 맞추는 데 달려 있습니다. 당사는 로봇 드라이브트레인 선정, 맞춤형 기어 적합성, 가동 시간과 반복 정밀도에 영향을 미치는 통합 체크포인트에 대한 실질적인 논의를 지원합니다.

토크와 백래시 목표, 로봇 축용 제품 선정, 맞춤형 전동 부품의 도면 검토, 예상 납기, 샘플 지원, CNC 로봇 기계 애플리케이션을 위한 견적 계획과 같은 핵심 세부사항을 논의하려면 당사에 문의하실 수 있습니다.

귀사의 팀이 대안을 비교하고 있다면, 일반적인 관심 단계에서 수정이 더 적은 실행 가능한 모션 솔루션으로 나아갈 수 있도록 매개변수, 애플리케이션 하중 조건, 비용-위험 절충을 중심으로 의사결정을 정리하는 데도 도움을 드릴 수 있습니다.
