HONPINE, 세계 최초의 HPG-10T-74-AG1-30-A-C-K11 자체 안티 백래시 고정밀 유성 로터리 액추에이터 개발

2025년 7월 8일, HONPINE은 세계 최초의 HPG-10T-74-AG1-30-A-C-K11 자가 백래시 방지 고정밀 유성 로터리 액추에이터를 성공적으로 개발했습니다. 선도적인 레이저 절단 기계 제조업체를 위해 설계된 이 최첨단 감속기는 초고정밀도와 초고비틀림 강성을 갖추고 있습니다. 이는 단일 감속기 유닛에서 고정밀도와 고강성을 동시에 달성할 수 없었던 업계의 오랜 과제를 해결합니다.

자가 백래시 방지 고정밀 유성 로터리 액추에이터의 주요 장점

초고 위치 결정 정밀도 – 최대 5 arcseconds의 위치 결정 정밀도를 제공합니다.

탁월한 비틀림 강성 – 동급 RV 감속기 대비 약 2배의 강성을 제공합니다.

장기 정밀도 안정성 – 제품의 전체 수명 주기 동안 높은 정밀도를 영구적으로 유지합니다.

-

고정밀 로터리 액추에이터 정밀도를 뒷받침하는 혁신 기술

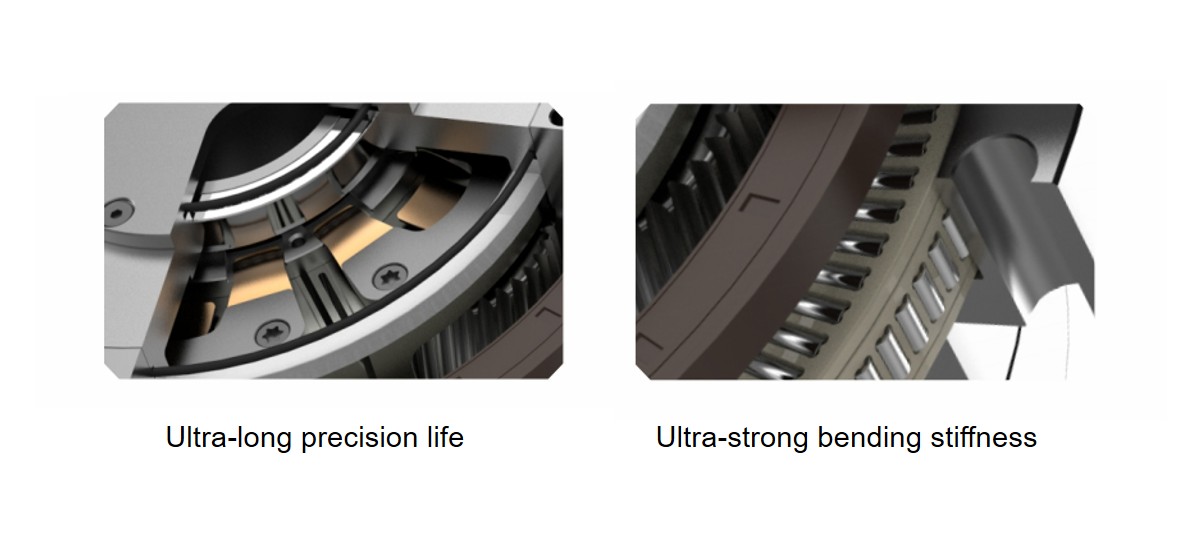

이 혁신은 HONPINE의 독자적인 변위형 유성 캐리어 시스템을 통해 실현되었습니다. 기존의 강성 유성 캐리어를 사용하는 대신, 자가 잠금 원추형 슬리브와 변형 가능한 캐리어 구조를 통합했습니다. 백래시가 발생하면 시스템의 내부 스프링 메커니즘이 유성 기어 위치를 능동적으로 조정하여 일관된 제로 백래시 맞물림을 보장합니다. 기존 유성 감속기와 비교할 때, 이 설계는 더 뛰어난 전달 정밀도, 반복 정밀도, 그리고 기어 마모의 획기적인 감소를 제공하여 장기적인 정밀도 유지를 실현합니다.

산업 현장에서의 실질적인 이점

●일관된 가공 품질 – 대량 생산 안정성을 향상시키고, 수율을 높이며, 신뢰할 수 있는 제품 품질을 보장합니다.

● 더 낮은 총 수명 주기 비용 – 유지보수 주기 감소와 생산 효율 향상으로 전체 비용이 자연스럽게 절감됩니다.

● 장비 가치 향상 – 제품 평판과 시장 경쟁력을 높이는 동시에 중고 장비의 잔존 가치도 향상시킵니다.

높은 비틀림 강성이 중요한 이유

비틀림 강성은 균형 하중 조건에서는 위치 결정 정밀도에 큰 영향을 미치지 않을 수 있지만, 편심 하중에서는 매우 중요해집니다. 예를 들어, 170 mm 페이스플레이트와 축에서 100 mm 떨어진 무게중심을 가진 20 kg의 편심 하중이 있는 4축 수직 로터리 테이블을 생각해 보십시오. 90° 회전 시, 감속기 출력에 가해지는 토크는 약 20 × 9.8 × 0.1 ≈ 20 Nm입니다.

HONPINE의 자체 테스트에 따르면 비틀림 강성 순위는 낮은 것부터 높은 것 순으로 다음과 같습니다:

Harmonic < RV < SPINEA Cycloidal = Roller Cam < Sumitomo Cycloidal < Worm Gear <HONPINE 자가 백래시 방지 고정밀 유성 로터리 액추에이터

자가 백래시 방지 고정밀 유성 로터리 액추에이터는 단순히 강력한 기술 혁신의 산물일 뿐만 아니라 업계 표준을 재정의합니다. 그 초고정밀도는 시작에 불과합니다. 이 제품을 진정으로 차별화하는 것은 능동형 백래시 방지 메커니즘을 통해 수명 전반에 걸쳐 일관된 정밀도를 유지하는 능력으로, 오래 지속되는 성능을 보장한다는 점입니다.
