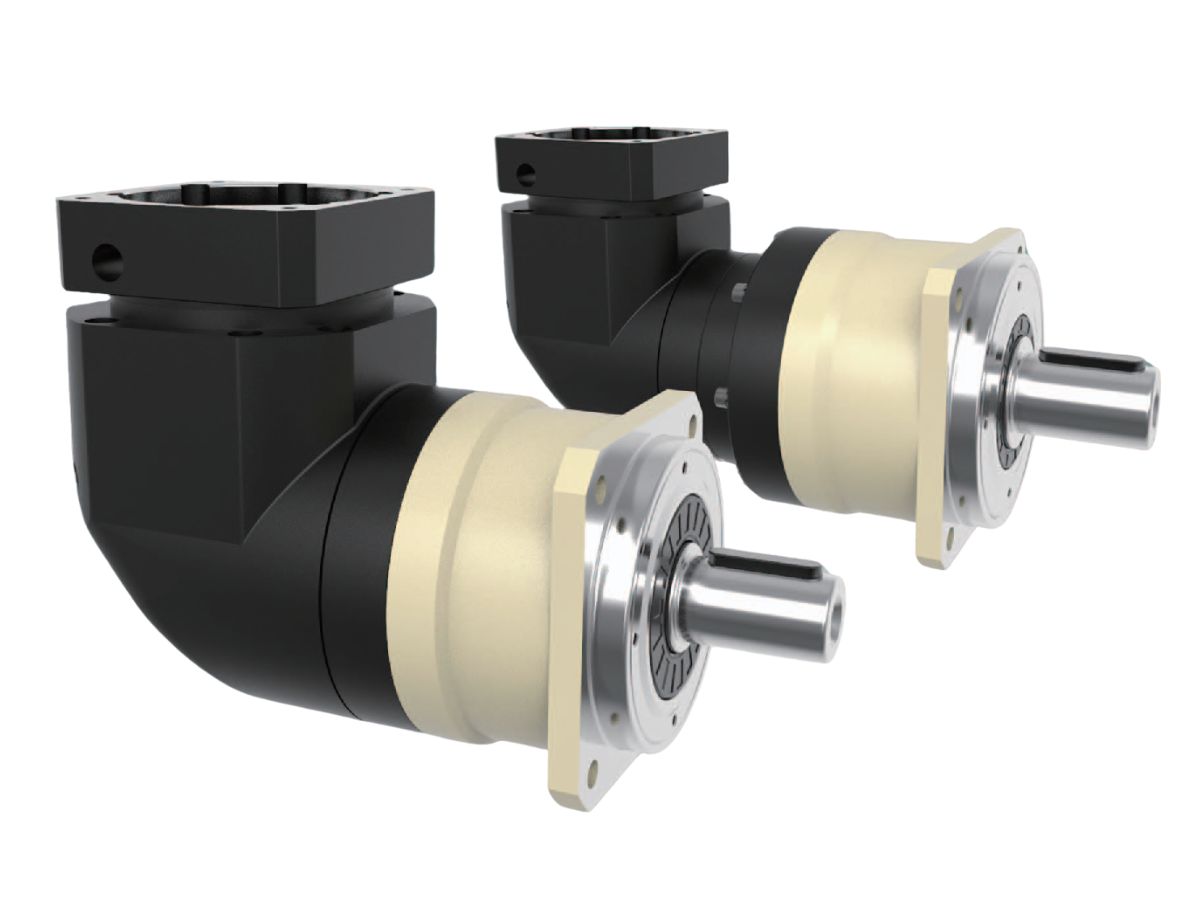

단일 단계 2단계 정밀 직각 유성 감속기

Name: 단일 단계 2단계 정밀 직각 유성 감속기
SKU: -1

● 소개

HONPINE MYBR 시리즈 정밀 직각 유성 감속기는 컴팩트한 설치, 유연한 토크 전달 및 경제적인 성능이 요구되는 산업자동화 분야에 적합하도록 설계되었습니다. 60 mm부터 180 mm까지 5가지 사이즈로 제공되며, 3:1부터 200:1까지의 감속비와 40 N·m부터 650 N·m까지의 정격 출력 토크를 지원하여 다양한 서보 시스템에 적용할 수 있습니다.
컴팩트한 90° 직각 구조를 적용한 MYBR 시리즈는 설치 공간이 제한된 장비에서도 설치 유연성을 극대화하면서 높은 전달 효율과 안정적인 토크 전달을 제공합니다. 표준 백래시는 1단 모델에서 ≤6 각분, 2단 모델에서 ≤9 각분으로, 원활한 움직임과 안정적인 위치 제어를 보장합니다. 포장 기계, 컨베이어 시스템, 조립 시스템, 물류 이송 장비 및 기타 산업자동화 분야에 적합한 MYBR 시리즈는 효율적이고 신뢰성 높은 직각 토크 전달 성능을 제공합니다.

문의하기

특징

사양

시트 1



사양	단위	단수	감속비¹	MYBR060	MYBR090	MYBR115	MYBR142	MYBR180
정격 출력 토크 T₂N	N·m	1	3	55	130	208	342	588
			4	50	140	290	542	1,050
			5	60	160	330	650	1,200
			6	55	150	310	600	1,100
			7	50	140	300	550	1,100
			8	50	140	290	542	1,000
			10	60	160	330	650	520
			14	50	140	300	550	1,100
			20	40	100	230	450	520
		2	12	55	130	208	342	588
			15	55	130	208	342	588
			20	50	140	290	542	1,050
			25	60	160	330	650	1,200
			30	55	130	208	342	1,200
			35	60	160	330	650	1,200
			40	50	140	290	542	1,200
			50	60	160	330	650	1,200
			60	55	150	310	600	1,200
			70	60	160	330	650	1,200
			80	50	140	290	542	1,200
			100	60	160	330	650	1,200
			120		150	310	600	1,100
			140		140	300	550	1,100
			160		120	260	500	1,000
			200		100	230	450	520
최대 출력 토크 T₂B	N·m	12	3~200	정격 토크의 3배
정격 입력 속도 n₁	rpm	12	3~200	5,000	4,000	4,000	3,000	3,000
최대 입력 속도 n₁B	rpm	12	3~200	10,000	8,000	8,000	6,000	6,000
초정밀 백래시 (P0)	각분	1	3~20	≤6	≤6	≤6	≤6	≤6
초정밀 백래시 (P0)	각분	2	12~200	≤9	≤9	≤9	≤9	≤9
비틀림 강성	N·m/각분	12	3~200	7	14	25	50	145
허용 방사 하중 F₂rB²	N	12	3~200	1,530	3,250	6,700	9,400	14,500
허용 축방향 하중 F₂a1B²	N	12	3~200	630	1,300	3,000	4,000	6,200
허용 축방향 하중 F₂a2B²	N	12	3~200	765	1,625	3,350	4,700	7,250
사용 수명	hr	12	3~200	20,000*
효율 η	%	1	3~20	≤95%
효율 η	%	2	12~200	≤92%
중량	kg	1	3~20	2.1	6.4	13	24.5	51
중량	kg	2	12~200	2.5	7.8	14.2	27.5	54
사용 온도	℃	12	3~200	-10℃~+90℃
윤활		12	3~200	합성 그리스
보호 등급		12	3~200	IP65
장착 위치		12	3~200	설치 방향
소음 수준 (n₁ = 3000 rpm)	dB	12	3~200	≤63	≤65	≤68	≤70	≤72
