● 소개

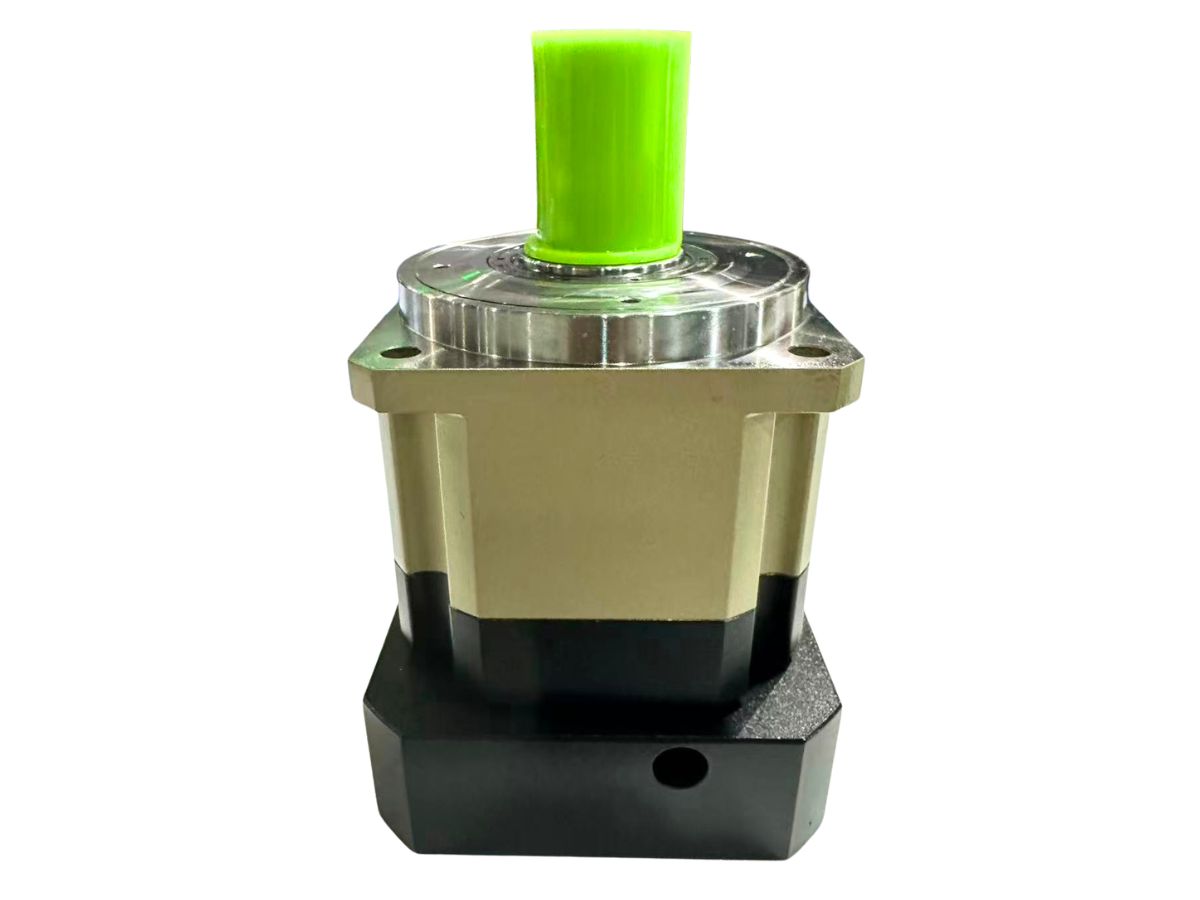

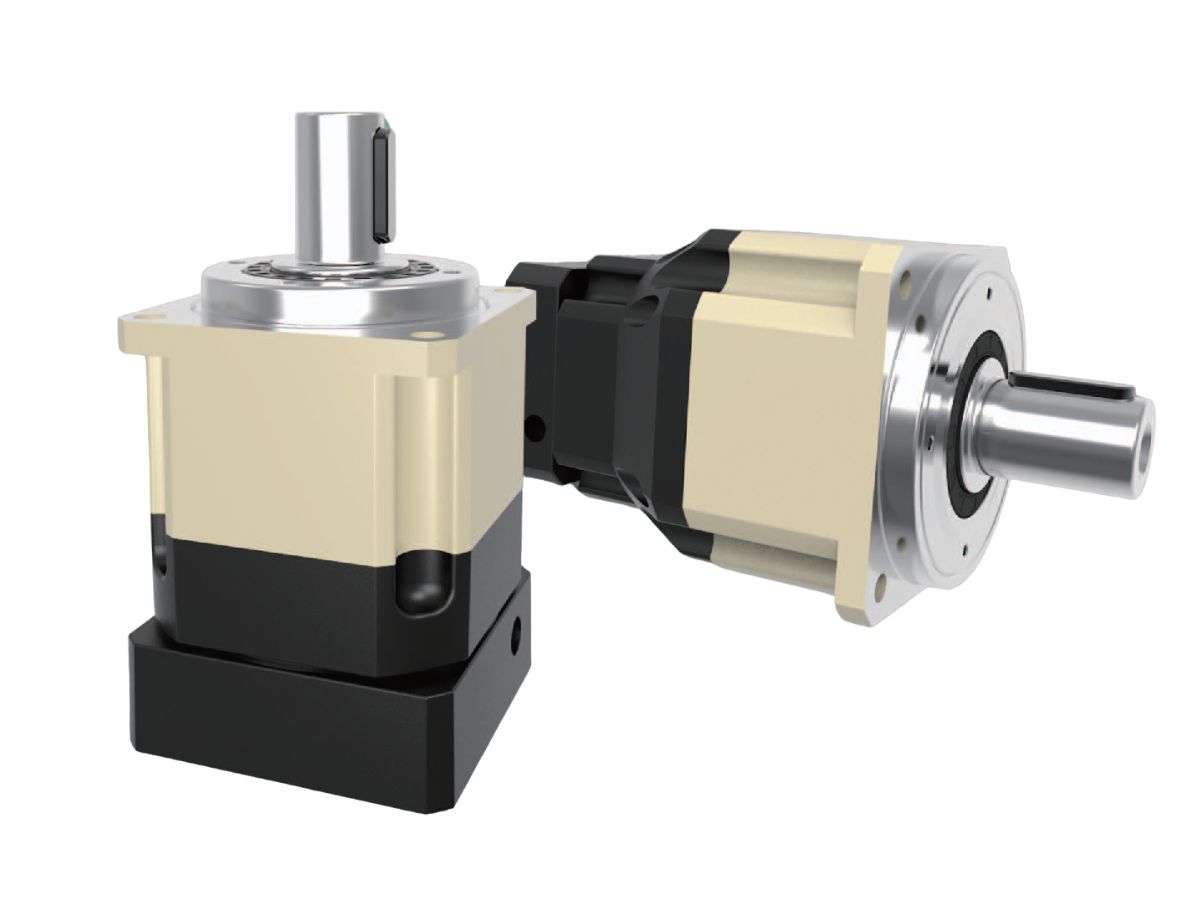

HONPINE MYA 시리즈 정밀 유성 감속기는 까다로운 모션 제어 애플리케이션에서 높은 강성, 저백래시 및 안정적인 동력 전달을 실현하도록 설계되었습니다. 42 mm부터 220 mm까지 7가지 프레임 사이즈로 제공되며, 3:1~10:1의 1단 감속비와 최대 100:1의 2단 감속비를 지원하여 서보 모터, 산업 자동화, 로봇, CNC 기계, 포장 장비 및 정밀 위치 결정 시스템에 적합합니다.
정격 출력 토크는 최대 2,000 Nm이며, MYA 시리즈는 높은 비틀림 강성, 뛰어난 위치 결정 정확도 및 긴 사용 수명을 제공합니다. 1단 모델은 최소 ≤1 arcmin, 2단 모델은 최소 ≤3 arcmin의 백래시를 실현하여 고정밀 서보 애플리케이션에 적합한 저백래시 유성 감속기입니다.

문의하기

특징

사양

시트 1



사양	단위	단수	감속비¹	MYA042	MYA060	MYA090	MYA115	MYA142	MYA180	MYA220
정격 출력 토크 T₂N	Nm	1	3	20	55	130	208	342	588	1,140
			4	19	50	140	290	542	1,050	1,700
			5	22	60	160	330	650	1,200	2,000
			6	20	55	150	310	600	1,100	1,900
			7	19	50	140	300	550	1,100	1,800
			8	17	45	120	260	500	1,000	1,600
			10	14	40	100	230	450	520	1,220
		2	12	20	55	130	208	342	588	1,140
			15	20	55	130	208	342	588	1,140
			20	19	50	140	290	542	1,050	1,700
			25	22	60	160	330	650	1,200	2,000
			30	22	55	130	208	342	1,200	2,000
			35	22	60	160	330	650	1,200	2,000
			40	22	50	140	290	542	1,200	2,000
			50	22	60	160	330	650	1,200	2,000
			60	20	55	150	310	600	1,100	1,900
			70	19	50	140	300	550	1,100	1,800
			80	17	45	120	260	500	1,000	1,600
			100	14	40	100	230	450	520	1,220
최대 출력 토크 T₂B	Nm	12	3~100	정격 토크의 3배
정격 입력 속도 n₁	rpm	12	3~100	5,000	5,000	4,000	4,000	3,000	3,000	2,000
최대 입력 속도 n₁B	rpm	12	3~100	10,000	10,000	8,000	8,000	6,000	6,000	4,000
초정밀 백래시 (P0)	arcmin	1	3~10	—	—	≤1	≤1	≤1	≤1	≤1
초정밀 백래시 (P0)	arcmin	2	12~100	—	—	—	≤3	≤3	≤3	≤3
정밀 백래시 (P1)	arcmin	1	3~10	≤3	≤3	≤3	≤3	≤3	≤3	≤3
정밀 백래시 (P1)	arcmin	2	12~100	≤5	≤5	≤5	≤5	≤5	≤5	≤5
표준 백래시 (P2)	arcmin	1	3~10	≤5	≤5	≤5	≤5	≤5	≤5	≤5
표준 백래시 (P2)	arcmin	2	12~100	≤7	≤7	≤7	≤7	≤7	≤7	≤7
비틀림 강성	Nm/arcmin	12	3~100	3	7	14	25	50	145	225
허용 방사 하중 F₂rB²	N	12	3~100	780	1,530	3,250	6,700	9,400	14,500	50,000
허용 축방향 하중 F₂a1B²	N	12	3~100	350 630 1,300 3,000 4,000 6,200 35,000
허용 축방향 하중 F₂a2B²	N	12	3~100	390 765 1,625 3,350 4,700 7,250 25,000
사용 수명	hr	12	3~100	20,000*
효율 η	%	1	3~10	≥97%
효율 η	%	2	12~100	≥94%
중량	kg	1	3~10	0.5	1.3	3.7	7.8	14.5	29	48
중량	kg	2	12~100	0.8	1.9	4.1	9	17.5	33	60
사용 온도	℃	12	3~100	-10℃~+90℃
윤활		12	3~100	합성 그리스
보호 등급		12	3~100	IP65
장착 위치		12	3~100	모든 장착 방향
소음 수준 (n₁ = 3000 rpm)	dB	12	3~100	≤56	≤58	≤60	≤63	≤65	≤67	≤70
