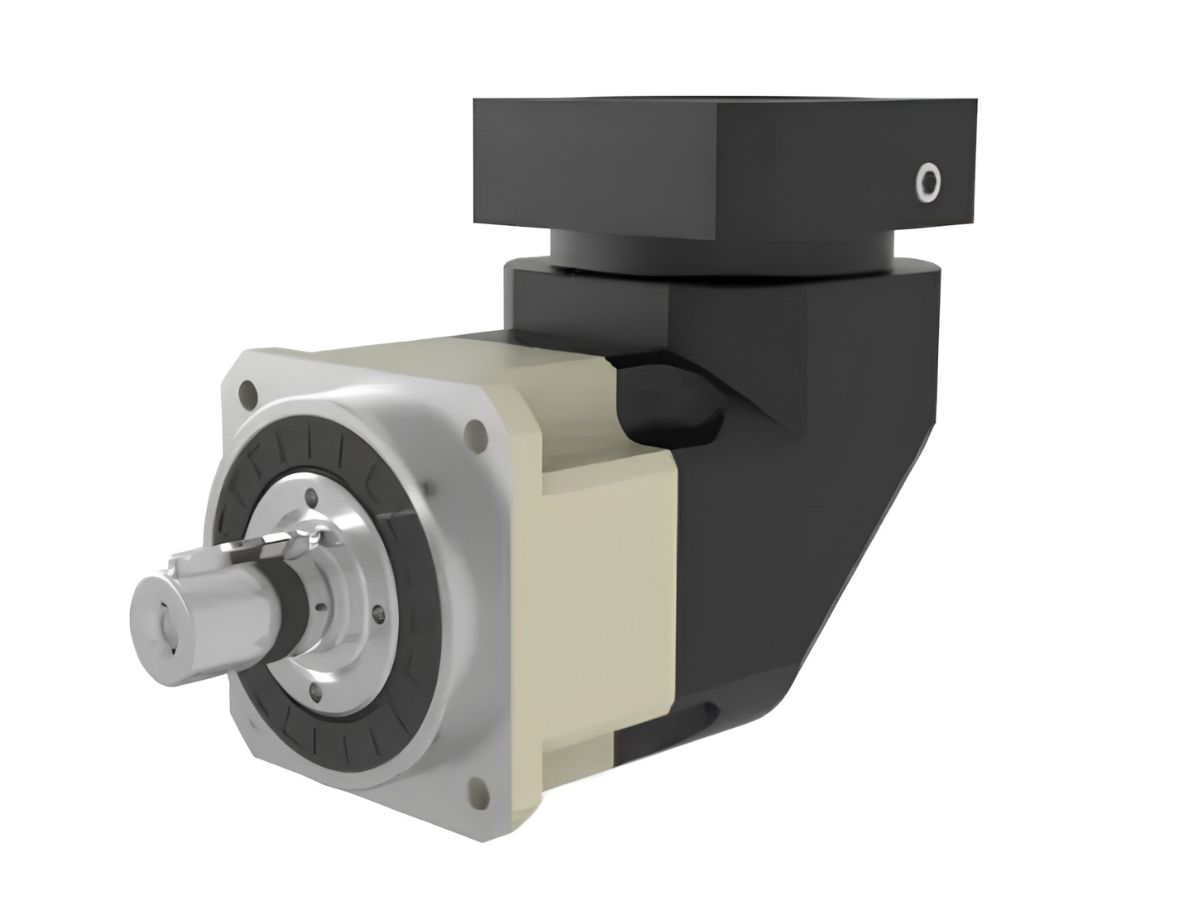

높은 동력 전달 효율의 정밀 유성 감속기

Name: 높은 동력 전달 효율의 정밀 유성 감속기
SKU: -1

● 소개

HONPINE MYAR 시리즈 정밀 유성 기어박스는 산업용 모션 제어 애플리케이션에 정밀도, 성능 및 비용 효율성의 우수한 균형을 제공하도록 설계되었습니다. 42 mm부터 220 mm까지 7가지 프레임 크기로 제공되며, 3:1부터 20:1까지의 단단 감속비와 최대 200:1의 2단 감속비를 지원합니다. 따라서 서보 모터, 산업 자동화, CNC 기계, 포장 장비, 컨베이어 시스템, 인쇄 기계 및 OEM 애플리케이션에 이상적입니다.
정격 출력 토크가 14 Nm부터 2,000 Nm까지인 MYAR 시리즈는 경부하 및 중부하 애플리케이션 모두에서 안정적인 성능을 제공합니다. 표준 백래시는 단단 모델에서 ≤2 arcmin, 2단 모델에서 ≤4 arcmin 이내로 제어되어 정확한 위치 결정, 원활한 작동, 높은 전달 효율 및 긴 사용 수명을 보장합니다.

문의하기

특징

사양

시트 1



사양	단위	단수	감속비¹	MYAR042	MYAR060	MYAR090	MYAR115	MYAR142	MYAR180	MYAR220
정격 출력 토크 T₂N	Nm	1	3	20	55	130	208	342	588	1,140
			4	19	50	140	290	542	1,050	1,700
			5	22	60	160	330	650	1,200	2,000
			6	20	55	150	310	600	1,100	1,900
			7	19	50	140	300	550	1,100	1,800
			8	17	50	140	290	542	1,000	1,600
			10	14	60	160	330	650	520	1,220
			14	一	50	140	300	550	1,100	1,800
			20	一	40	100	230	450	520	1,220
		2	12	一	55	130	208	342	588	1,140
			15	20	55	130	208	342	588	1,140
			20	19	50	140	290	542	1,050	1,700
			25	22	60	160	330	650	1,200	2,000
			30	22	55	130	208	342	1,200	2,000
			35	22	60	160	330	650	1,200	2,000
			40	22	50	140	290	542	1,200	2,000
			50	22	60	160	330	650	1,200	2,000
			60	22	55	150	310	600	1,200	2,000
			70	22	60	160	330	650	1,200	2,000
			80	22	50	140	290	542	1,200	2,000
			100	22	60	160	330	650	1,200	2,000
			120	一	一	150	310	600	1,100	1,900
			140	一	一	140	300	550	1,100	1,800
			160	一一 120 260 500 1,000 1,600
			200	一一 100 230 450 520 1,220
최대 출력 토크 T₂B	Nm	12	3~200	정격 토크의 3배
정격 입력 속도 n₁	rpm	12	3~200	5,000	5,000	4,000	4,000	3,000	3,000	2,000
최대 입력 속도 n₁B	rpm	12	3~200	10,000	10,000	8,000	8,000	6,000	6,000	4,000
초정밀 백래시 (P0)	arcmin	1	3~20	一	一	≤2	≤2	≤2	≤2	≤2
초정밀 백래시 (P0)	arcmin	2	12~200	一	一	≤4	≤4	≤4	≤4	≤4
정밀 백래시 (P1)	arcmin	1	3~20	≤4	≤4	≤4	≤4	≤4	≤4	≤4
정밀 백래시 (P1)	arcmin	2	12~200	≤7	≤7	≤7	≤7	≤7	≤7	≤7
표준 백래시 (P2)	arcmin	1	3~20	≤6	≤6	≤6	≤6	≤6	≤6	≤6
표준 백래시 (P2)	arcmin	2	12~200	≤9	≤9	≤9	≤9	≤9	≤9	≤9
비틀림 강성	Nm/arcmin	12	3~200	3	7	14	25	50	145	225
허용 방사 하중 F₂rB²	N	12	3~200	780	1,530	3,250	6,700	9,400	14,500	50,000
허용 축방향 하중 F₂a1B²	N	12	3~200	350	630	1,300	3,000	4,000	6,200	35,000
허용 축방향 하중 F₂a2B²	N	12	3~200	390	765	1,625	3,350	4,700	7,250	25,000
사용 수명	hr	12	3~200	20,000*
효율 η	%	1	3~20	≤95%
효율 η	%	2	12~200	≤92%
중량	kg	1	3~20	0.9	2.1	6.4	13	24.5	51	83
중량	kg	2	12~200	1.2	2.5	7.8	14.2	27.5	54	95
사용 온도	℃	12	3~200	-10℃~+90℃
윤활		12	3~200	합성 그리스
보호 등급		12	3~200	IP65
장착 위치		12	3~200	모든 장착 방향
소음 수준 (n₁ = 3000 rpm)	dB	12	3~200	≤61	≤63	≤65	≤68	≤70	≤72	≤74
